小彩硬件谈，您真的知道显卡的视频接口吗？

大家好，我是之前写过《粉丝的心灵之路》的人。上一篇文章受到您的热烈欢迎。小才非常感激。因此，在与总编辑讨论之后，我决定每周发表有关计算机硬件的科普文章，以便每个人都可以学习更多的硬件知识。我也在进步，希望大家多加关注。如果您一生中遇到硬件问题，可以在评论中提出问题，然后@我，我会及时回复您。请放心，如果您不这样做，请问我。如果没有，我会使用百度，并且会尽力解决您的问题。

面对图形卡视频接口日益丰富和多屏技术的普及，无论图形卡是入门级还是发烧级，都会有两个以上的视频接口。不再是VGA接口的时代了，甚至许多中档以上的显示器都不再配备太旧的VGA接口，许对其他借口不甚了解，即使DVI接口被分割分为几种类型。我不知道，更不用说这些接口的特性了。因此，这次我将告诉您各种视频接口的特性和差异。希望您对各种视频界面有更深入的了解。

目前，我们最常在图形卡上看到五个视频接口，分别是：VGA，DVI，DP，miniDP和HDMI。这些类型的视频接口是当前最常见的视频接口。它们具有不同的特性，并支持不同的分辨率和刷新率。通过我们的ZOL图形通道评估的显示器具有HDMI和DVI接口。还有小才，我的笔记本电脑是五年前的老旧产品，只有VGA和HDMI端口。如果要连接显示器，则只能使用HDMI电缆连接，但是连接后，高分辨率下刷新率不够高，降低分辨率后恢复60Hz刷新率。这是因为笔记本电脑的HDMI接口只是V1.4的版本，并且带宽不足，导致刷新率下降。

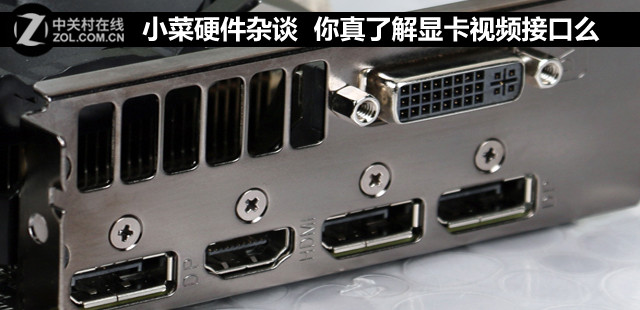

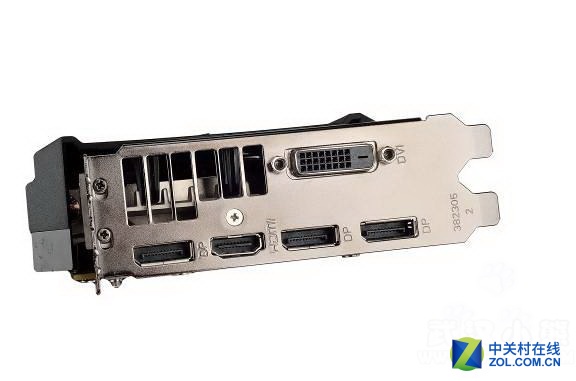

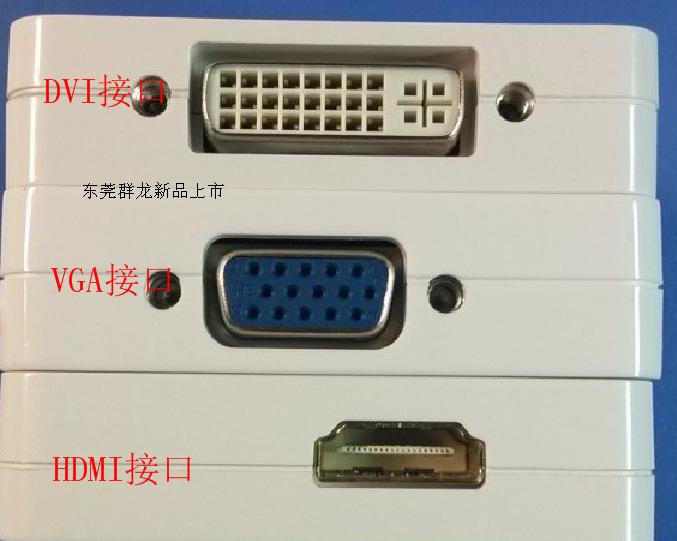

DVI + DP + HDMI接口

我想知道您是否在关注图形卡芯片的不断更新的同时研究了图形卡上视频接口的演变？如果您仍然不确定，让我带您探索这些不同视频界面背后的秘密。

CRT时代的旧古董VGA接口

在显示界面方面，许首先想到VGA接口。因为此接口是计算机显示器上最重要的接口，所以从大型CRT显示器时代起就使用VGA接口，并且今天已经使用了VGA接口，并且VGA接口也称为D-Sub接口。

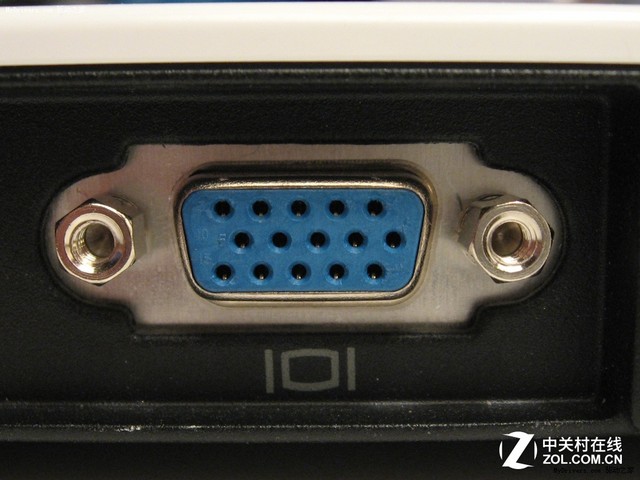

VGA接口

VGA（视频图形阵列）是一种计算机显示标准，使用的是IBM在1987年提出的模拟信号。VGA接口是计算机使用VGA标准输出数据的专用接口。 VGA接口共有15个引脚，分为3行，每行5个孔。它是图形卡上使用最广泛的接口类型，大多数图形卡都具有这种类型的接口。它传输红色，绿色和蓝色的模拟信号和同步信号（水平和垂直信号）。

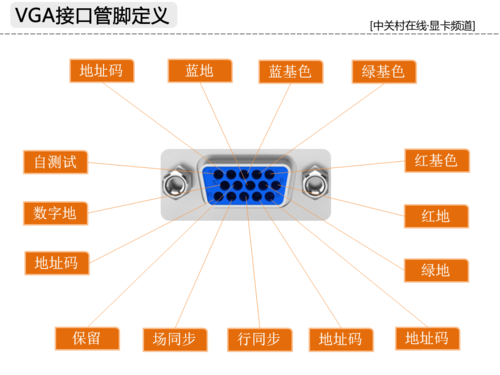

VGA接口引脚定义

许认为只有HDMI接口可以传输高清信号，但这是一个误解，因为VGA连接还可以显示1080P图像，甚至分辨率可以达到更高，因此使用它来连接显示设备观看高清视频不是问题，尽管它是一个模拟接口，但由于VGA将视频信号分解为R，G，B三种原色和HV线路和现场信号进行传输，因此传输损失仍然很小。

从技术规格来看，VGA的最大分辨率可以支持2048 * 2048 256色或1600 * 1200 16M颜色，但是普通显卡的VGA最大分辨率仅支持2048 * 1536。目前，VGA是所有图形卡的基本设备。即使图形卡没有VGA接口，也将包含VGA接口适配器。由于VGA是模拟输出，因此当分辨率高于1280x1024时，显示精度会受到影响。

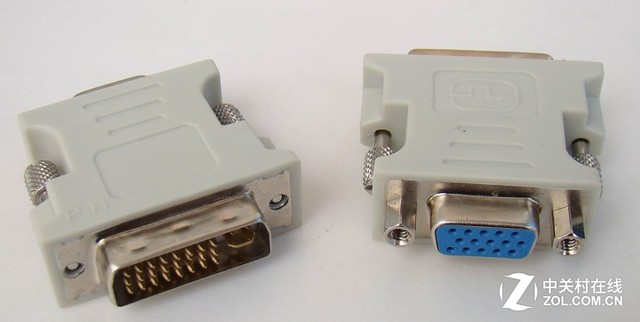

VGA-DVI适配器

值得一提的是，VGA接口是CRT时代的最佳选择，即使在现在，它仍然有应用。那么什么使VGA逐渐退出历史舞台呢？那就是LCD的流行。

当前最受欢迎的接口DVI接口

在CRT时代结束之后，LCD开始进入高速普及阶段。与CRT的模拟信号不同，LCD由数字信号驱动。如果使用原始的VGA接口，则在图形卡执行次级到模拟转换之后，显示器需要执行次级到模拟转换以驱动液晶成像。图像被转换了两次，无疑降低了工作效率。这样，使用数字信号的DVI接口就诞生了。

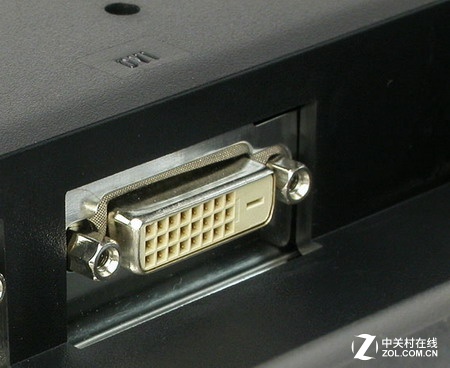

DVI接口

DVI是VGA的替代产品。它支持数字输出和模拟输出，并且在高分辨率下仍能获得良好的显示效果。但是最大的遗憾是不支持3D输出和音频输出。

DVI接口是1999年引入的接口标准。DVI接口的传输信号采用全数字格式，具有多种规格，分为5个标准。其中，DVI-D和DVI-I分为“双通道”和“单通道”两种类型。

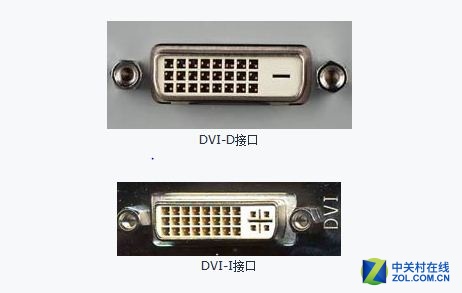

两种DVI类型

DVI-I 18 + 5（单通道）支持的最大分辨率为1920 * 1200 60Hz

DVI-I 24 + 5（双通道）支持的最大分辨率为2560 * 1600 60Hz 1920 * 1200 120Hz

DVI-D 18 + 1（单通道）支持最高分辨率1920 * 1200 60Hz

DVI-D 24 + 1（双通道）支持最大分辨率2560 * 1600 60Hz 1920 * 1200 120Hz

DVI-A是一种模拟传输标准，可以在以后的大屏幕CRT中看到。但是，由于它与VGA基本没有区别，并且性能也不高，因此DVI-A实际上已被放弃。至于DFP界面，这已被放弃。 18 + 5和24 + 5规格都属于DVI-I，并且额外的4条线用于与传统的VGA模拟信号兼容。 DVI双通道接口可以支持不同的刷新率和更高的分辨率。单通道接口刷新率固定为60Hz。

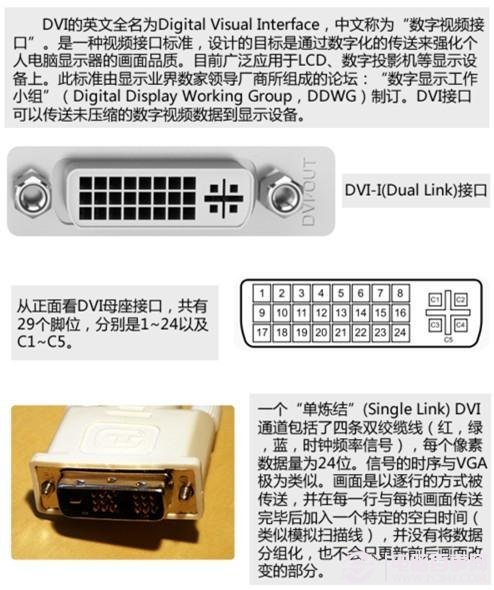

DVI接口说明

DVI接口的主要问题是：

1.DVI接口是考虑PC的，通常与电视兼容。

2.DVI接口不支持图像版权保护。

3.DVI接口仅支持8位RGB信号传输，不能使宽色域显示终端发挥最佳性能。

4.由于兼容性原因，DVI接口预留了许多引脚来支持模拟设备，从而导致接口较大且效率较低。

5.DVI接口只能传输图像信号，根本不考虑数字音频信号的支持。

由于上述缺陷，DVI接口不再能够更好地满足整个行业的发展需求。因此，无论是IT制造商，平板电视制造商，还是好莱坞的许多发行商，都迫切需要一种更好的接口技术，以适应未来高清视频行业的发展。由于这些原因，HDMI标准得到了提升。出生。

电视行业最常用的HDMI接口

进入21世纪之后，随着液晶电视和等离子电视等大型数字平板显示设备的普及以及高清电视格式（720p / 1080i / 1080p）的确定，传统的模拟接口无法再满足海量数据对流的需求与数字趋势不符。因此，传输速度更快的全数字接口必将成为传统模拟接口的终结者。

除了数据传输能力的限制外，影响好莱坞电影和电视发行商继续使用模拟接口的另一个因素。由于模拟接口没有任何反盗版功能，因此盗版电影和电视剧猖the给他们造成了巨大的经济损失。根据美国电影协会的统计，仅在2005年，好莱坞的几家主要电影制片厂就因盗版损失了近61亿美元。如果包括电视连续剧和其他方面，这个数字将更加惊人。因此，具有版权保护功能的数字接口也受到好莱坞的热烈欢迎。

2002年4月，日立，松下，飞利浦，Silicon Image，索尼，汤姆森和东芝等7家公司共同组建了HDMI高清晰度多媒体接口组织，并开始开发符合标准的新型数字视频/音频。高清时代的接口技术。经过半年多的准备，HDMI组织于2002年12月9日正式发布了HDMI1.版本0标准，标志着HDMI技术正式进入历史舞台。

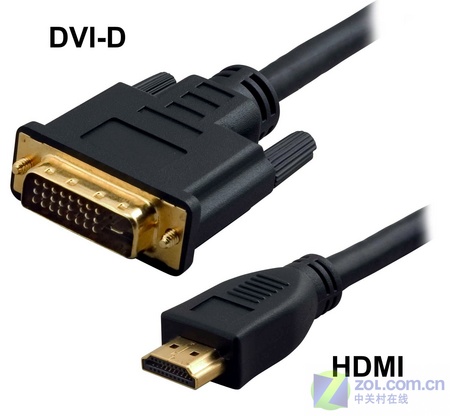

DVI和HDMI接口

在HDMI标准建立之初，就没有放弃一些相对成熟且易于在DVI标准中实施的技术标准。整个传输原理仍然基于Silicon Image的TMDS编码技术。针对DVI接口的各种缺陷，HDMI得到了极大的改进。

当前常见的HDMI1.4已经可以支持4K，但是它受带宽10.2Gbps，1080p（1920x1200 30Hz-50Hz）的限制，当分辨率超过1080时，刷新率开始下降，并且以2560x1440刷新速度该速率将降至55Hz，而最高的3840×2160分辨率刷新率仅为25Hz。用鼠标拖动窗口会产生轻微的污迹。

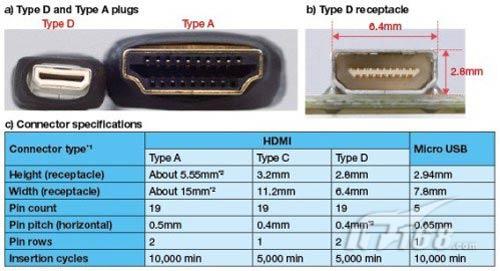

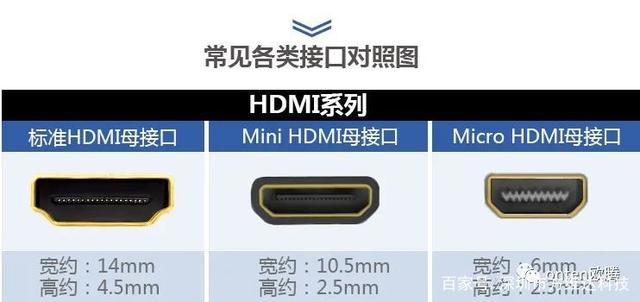

HDMI接口的不同类型

最新的HDMI 2.0将带宽扩展到18Gbps，可以支持3840×2160分辨率以及50FPS和60FPS帧速率。支持即插即用和热插拔，支持720P，1080i @ 60Hz，1080p（1920x1200 @ 70Hz）（3840x2160 @ 60fps @ 24Hz / 25Hz / 30Hz）高分辨率;支持全高清和3D显示（（4Kx2K 50 / 60fps @ 24Hz）），支持PS4和XBox之类的超大型游戏的流畅运行。支持杜比True-HD，DTS-HD Master音频，并支持多达32个音频通道，最大采样率为1536kHz。

应注意，在4K屏幕上使用了HDMI接口。请务必注意两端的HDMI接口是否为2.0。如果任何接口不是HDMI 2.0，它将无法达到3840x2160 60fps。

未来发展趋势DP接口

HDMI接口很好，其应用前景广阔，但HDMI是受HDMI组织和版权严格控制的标准。它不能是专有应用程序，并且所有数据结构和可用模块都定义明确。因此，在2006年5月，VESA（视频电子标准组织）正式发布了DisplayPort1.0标准，该标准是所有显示设备（包括内部和外部接口）的开放标准，并将升级到1.1版本提供对HDCP的支持，并且2.0版本也计划在今年推出。

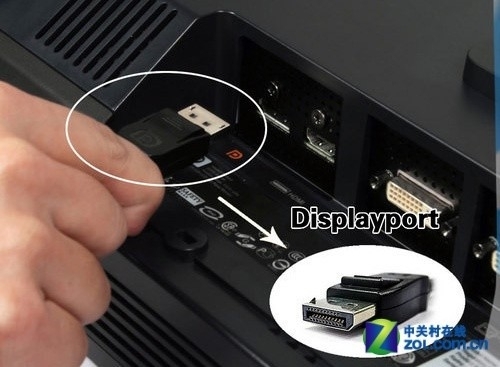

DP接口

DisplayPort作为HDMI和UDI的竞争对手以及DVI的潜在继任者，赢得了AMD，英特尔，NVIDIA，戴尔，惠普，联想，飞利浦和三星等行业巨头的支持，并且可以免费使用。 DisplayPort有两个外部连接器：一个是标准的，类似于USB和HDMI连接器；另一个是标准的连接器。另一种是低调的，主要用于连接面积有限的应用，例如超薄笔记本电脑。两个连接器的最长外部距离可以达到15米，尽管该距离不如HDMI，但连接器和接线的相关规格已为将来的升级做好了准备。从V1.2版本开始，DisplayPort采用了新的2X速率标准（21.6Gbps），不需要重新设计连接器和布线。除了实现设备与设备之间的连接之外，DisplayPort还可以用作设备的内部接口，甚至可以用作芯片与芯片之间的数据接口。

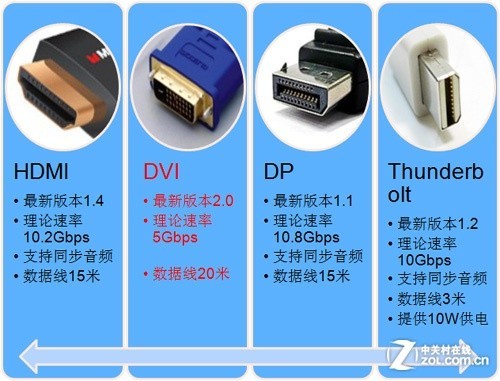

不同接口的比较

从技术角度来看，DP更好，并且对于较长和较细的电缆具有良好的抗变形能力。它可以轻松自由地减少制造过程。就计算机市场而言，其开放模式和可伸缩性特性是更高带宽，多个数据流和其他数据流的最佳选择。

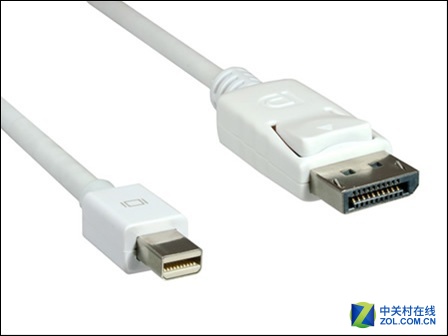

DP和Mini DP接口

DP接口当前是计算机行业中的主要视频接口。它比竞争对手的HDMI接口更先进。在4K分辨率下，它仍然可以达到50Hz的刷新率。它是使用非DP接口的超高分辨率。

本期《小彩硬件杂项》结束了。如果您对小才有任何疑问，请评论@我。我会尽力帮助您解决问题。下次见。
