技巧：笔记本电脑已连接至外部图形卡，小竹教您如何将笔记本电脑连接至单独的显示器

说到笔记本图形卡，很，特别是发烧友，特别纠结于购买低成本的集成图形卡还是购买昂贵但高质量的分立图形卡。如果您使用的是笔记本电脑，则说明显卡有足够的问题。是：笔记本电脑可以连接到图形卡吗？下面，我将向您展示笔记本计算机连接到图形卡的步骤。

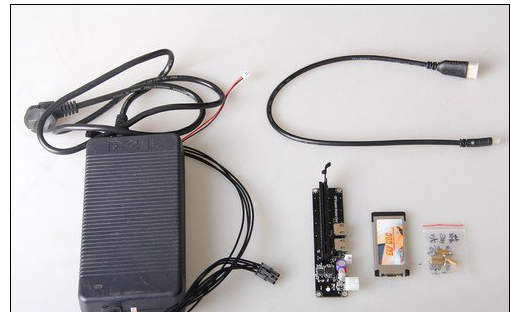

也许许多用户不喜欢笔记本计算机随附的图形卡，因为它的性能对于游戏图形卡而言太严重了。一些用户想要更换笔记本的图形卡。如果他们担心麻烦而不想拆卸笔记本，请尝试一下笔记本。如何使用设备电源为图形卡供电，并且将使用外部6Pin电源为图形卡提供外部电源。 EXP GDC设备连接到笔记本计算机的Expresscard接口，另一侧的接口是mini hdmi。 EXP GDC主板用于连接外部图形卡。 HDMI电缆的两侧都区分了HDMI和mini HDMI标准接口。当然，您还需要功能强大的图形卡。此测试使用MSI的GTX650Ti Boost版本。

笔记本电脑上的图片1

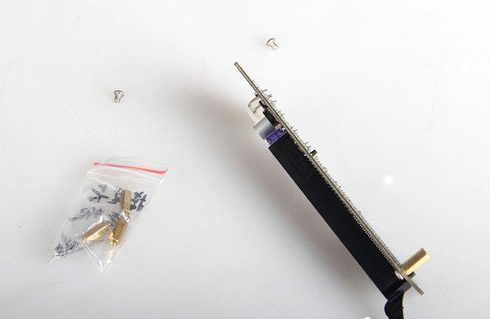

首先，在EXP GDC主板上安装4颗固定螺钉。安装后，可以在插入外部图形卡后更稳定地放置它。

笔记本图形卡图片2

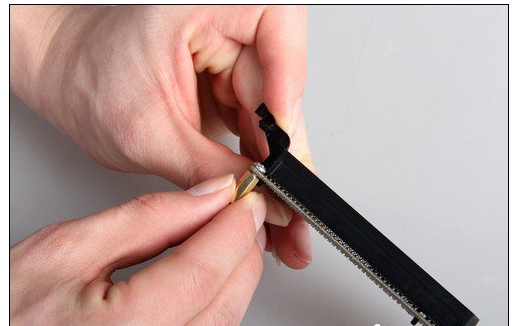

四个螺丝柱更易于安装，并且您无需螺丝刀即可用手将其拧紧。

单独显示图片3

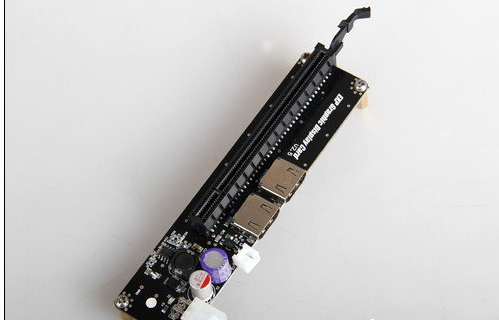

在安装带有4个螺柱的EXP GDC主板之后，您可以清楚地看到，我手中的此设备是V2.5版本。让我们详细看一下做工。对于不昂贵的产品，通过电阻器和电容器的焊接，您可以看到，尽管它不能与许多大型制造商媲美，但它也相当不错！

笔记本电脑上的图片4

此PCI-E插槽用于连接计算机的图形卡！主板上有两个mini HDMI端口，这意味着该设备是双通道数据连接。这次，我仅单独测试了Expresscard端口。有兴趣的网民可以尝试使用mini PCI-E端口进行双通道连接。性能。

笔记本图形卡的图片5

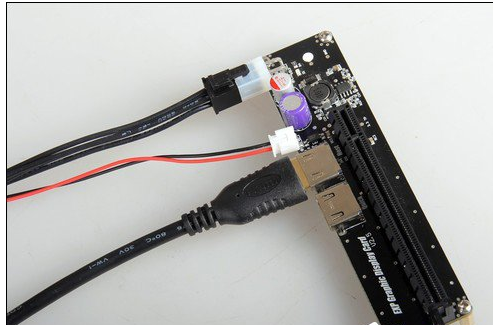

从顶部到底部将电源的4pin接口连接到主板，4Pin电源接口，双电源线，迷你HDMI。

笔记本电脑上的图片6

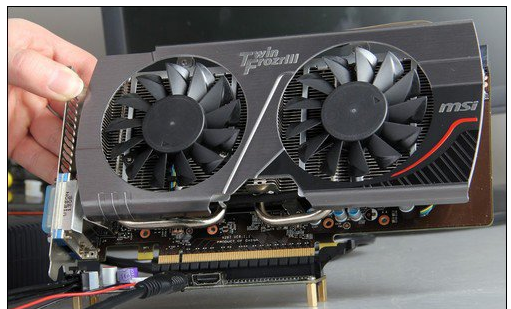

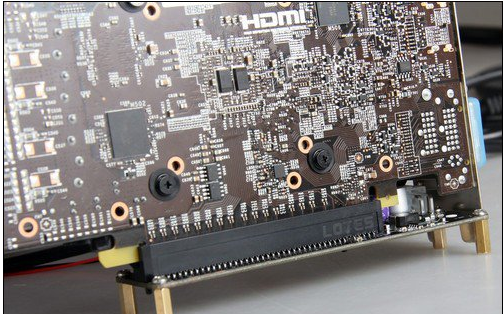

现在，您可以将大家伙（外部图形卡）插入EXP GDC的主板了！注意对齐，然后猛烈插入。拍摄图形卡背面的照片。相对而言，对于像MSI这样的大型制造商来说，做工还要更高！

笔记本电脑上的图片7

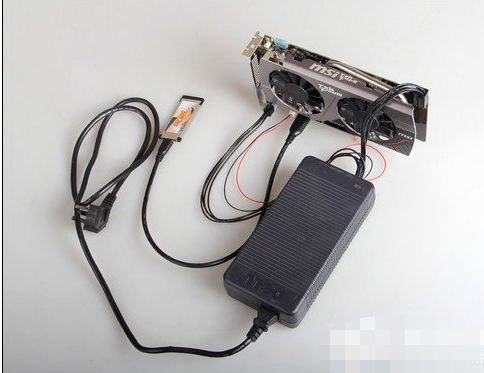

让我们对连接进行很好的了解，电源，Expresscard卡，图形卡，主板，电源稍大一些，我相信将来的版本应该有所改进。

外部图形卡如图8所示

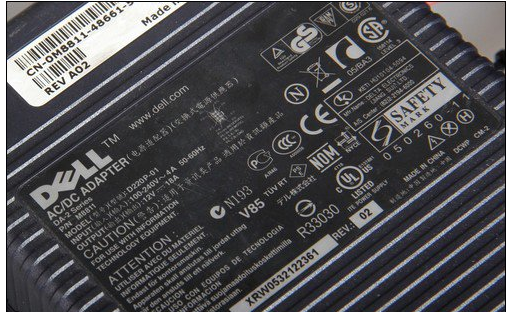

这么大的电源有多少功率？可以看出，输出功率为12V 18A，经计算应为216W。

图9单独显示

这应该足以为我们的外部图形卡供电！

单独显示图片10

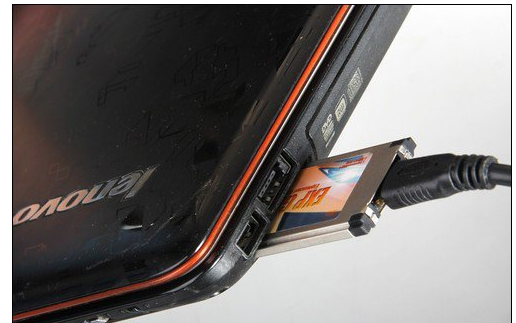

经过很长一段时间的交谈，我还没有说过，我们的Expresscard界面在哪里？这个测试笔记本以我自己的Y460为例，是机身右侧E-sata接口下的Expresscard接口！此外，EXP GDC设备还支持微型PCI-E。许多机器都内置了此接口，有些是免费的。您必须将其与mSATA接口区分开。顺便说一句，如果您不需要无线网卡，则可以将其删除，因为普通的无线网卡是微型PCI-E接口。
