超强：如果直接插入或垂直安装机箱，温度和性能会变差多少？

1、测试背景简介

垂直安装的图形卡发生了什么？电子竞技游戏机是每个人都熟悉的。较大的侧面穿透力和凉爽的照明是必不可少的元素。近年来，各种形状异常的表壳甚至已经流行，可以说在玩家圈中非常流行。但是垂直安装图形卡时发生了什么，让我带大家去了解它。

垂直安装图形卡实际上是一种安装图形卡的方法。如今非常流行。如果垂直安装图形卡会影响性能和温度，您可能会感到惊讶？垂直安装图形卡是否会使外壳更有可能爆炸玻璃？

最近，一个来自国外的弟弟为此进行了专门的测试，Aurora内存：ADATA XPG D60G DDR4 3200 C16 8GBx2硬盘：三星970EVO PLUS 250GB散热器：集成了ZEROZONE BMR-36类型的水冷式散热器底盘：Silent Base 801侧面延伸电缆：ADT R33SH测试工具：AIDA64、3DMark室温：25℃（至少空调温度为25℃）

此处应注意两点：

①异形机箱和大多数ITX机箱的风道设计与常规机箱不同，测试结果不适用于此类机箱；

②考虑到英特尔平台不支持PCI-E4.0，并且测试中使用的显卡扩展电缆仅支持PCI-E3.0，因此整个测试均设置为3.0模式

测试平台的每种产品的介绍将放在文章的末尾，有兴趣的朋友在阅读测试结果摘要后可以继续阅读。

3、测试结果

①常规直接插入

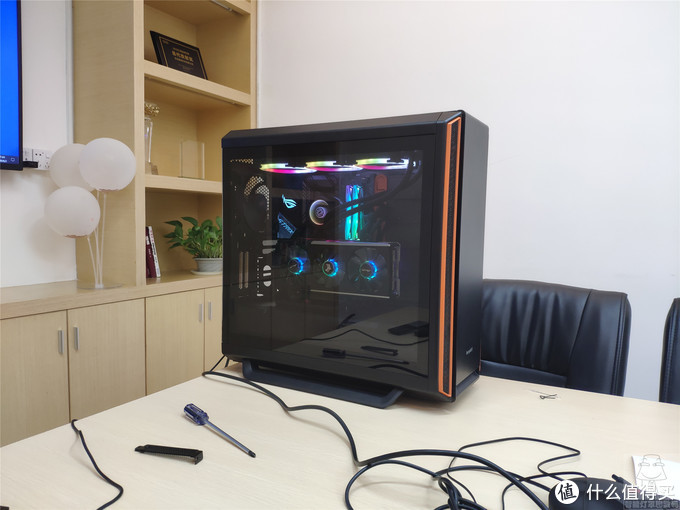

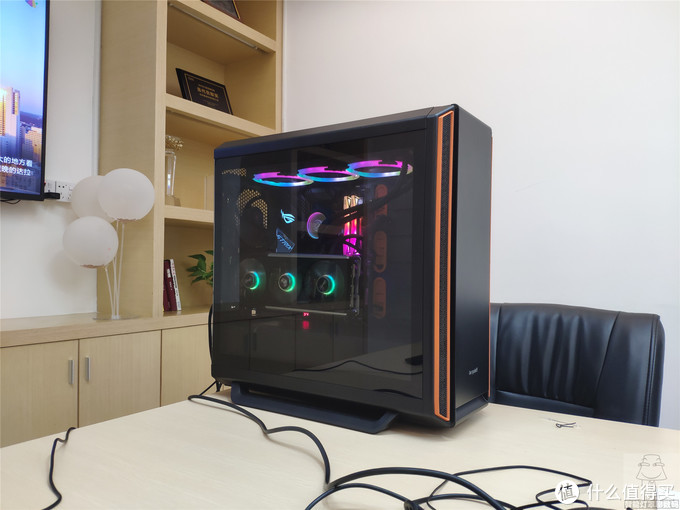

安装效果显示：

待机温度44℃：

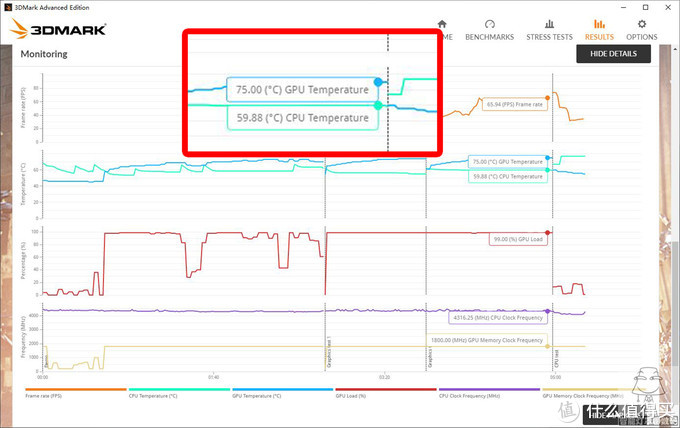

3DMark Time Spy测试最高温度75℃：

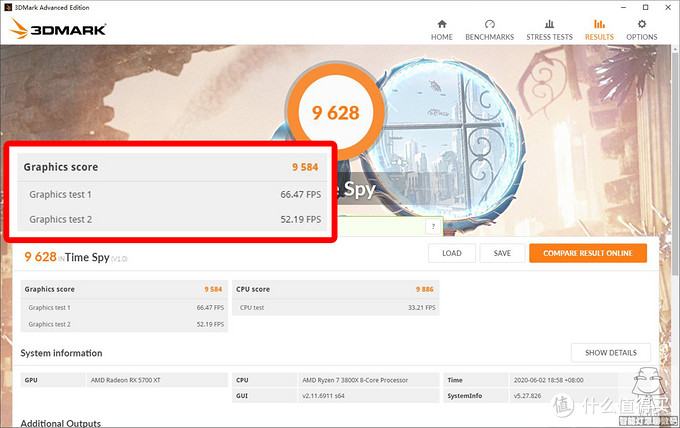

3DMark Time Spy显卡得分9584分：

②机箱垂直安装

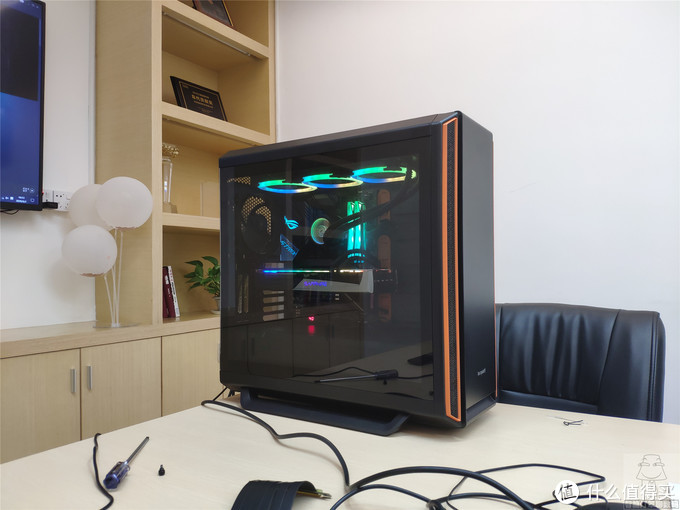

显示安装效果。尽管3个风扇都配备了ARGB照明，但效果似乎几乎是这样：

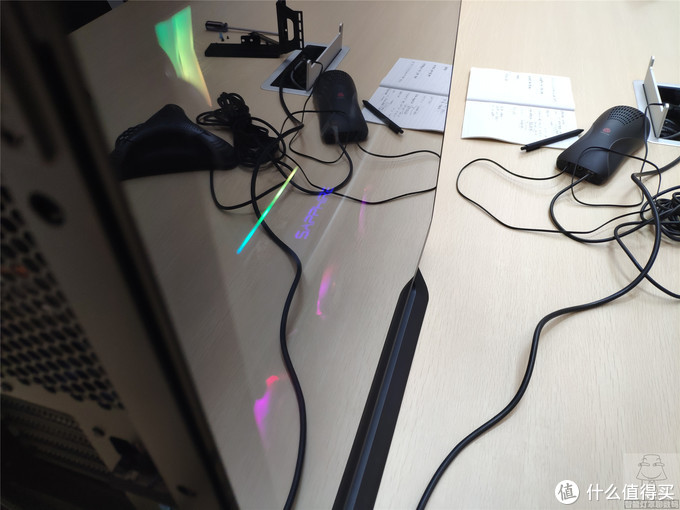

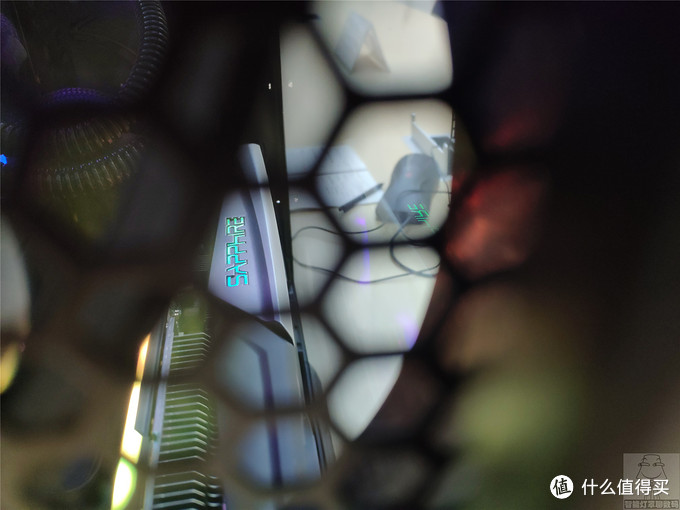

可以看出，此时显卡非常靠近侧面板，并且进气口不正常，因此我必须担心温度会受到影响。

待机温度飙升至50°C：

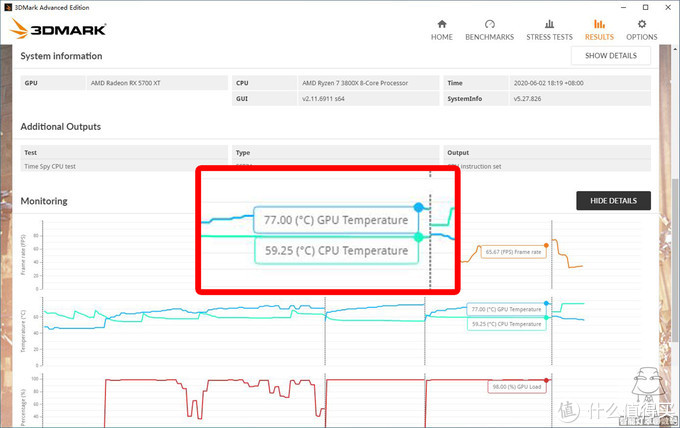

3DMark Time Spy测试的最高温度为77℃，但还不算差：

3DMark Time Spy图形卡得分为9604分，这似乎比直接插入的得分高，但是差异可以忽略不计：

③第三方支架垂直安装

使用第三方支架后显示安装效果：

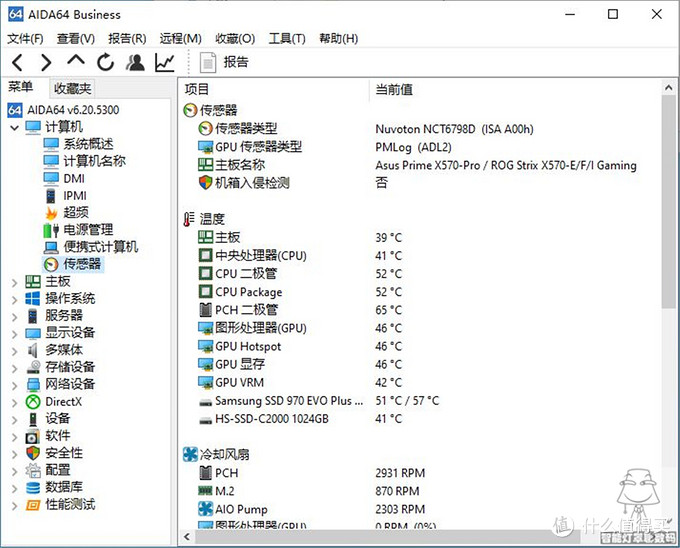

待机温度46℃：

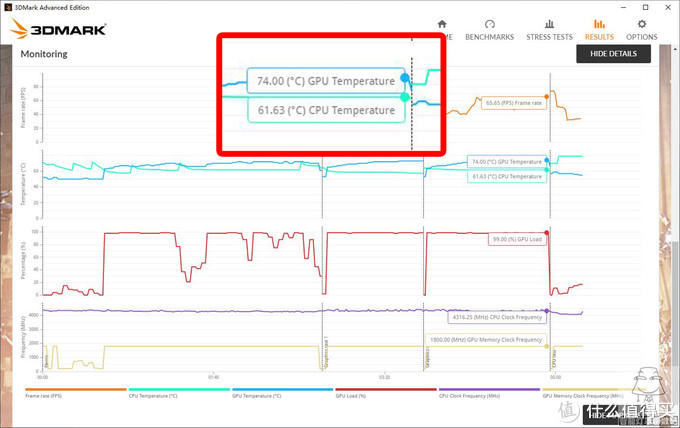

3DMark Time Spy测试的最高温度为74℃，比直接插入要低一些。

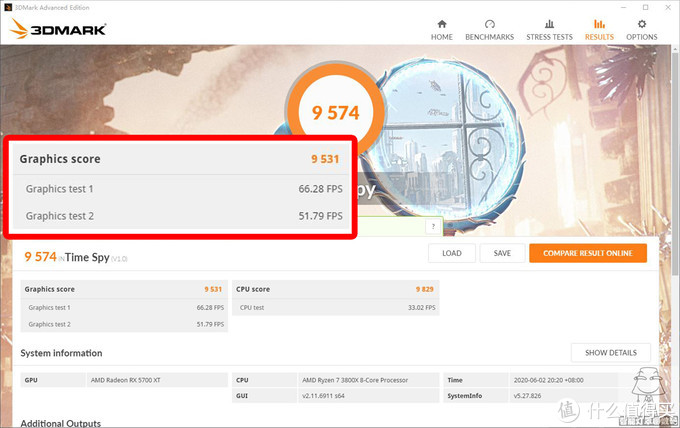

3DMark Time Spy显卡得分为9531分，虽然略低，但也可以忽略不计：

4、测试摘要

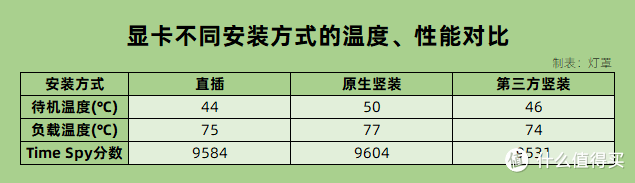

将以上结果汇总到一个表中，以便每个人都可以更直观地获得答案：

可以看出，在本机垂直安装模式下，显卡在靠近侧面板的情况下除了待机温度高外，负载温度和测试结果也相对接近，并且PCI-E显卡延长线本身会带来一些性能损失。要获得这样的结果，我真的顺应了开头的一句话：“结果使在场的网民不敢相信，但事实是这样，编辑也很惊讶。”

因此，结论是：直插，垂直安装不是大问题，只需随心所欲安装！

5、一些测试硬件简介

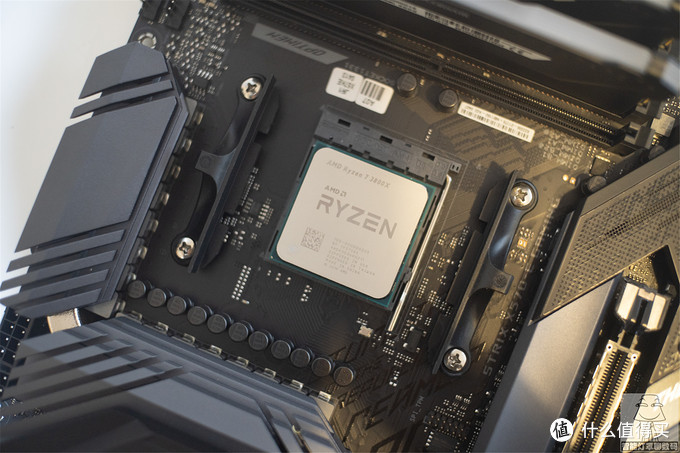

选定的处理器来自AMD的Ryzen 7 3800X，具有八个核心和十六个线程。更多核心线程特别适合剪切视频（和玩鱼游戏）。主频率为3.9GHz，动态加速度高达4.5GHz。但是，这是单核频率。据说打开PBO后可以获得更高的全芯频率。

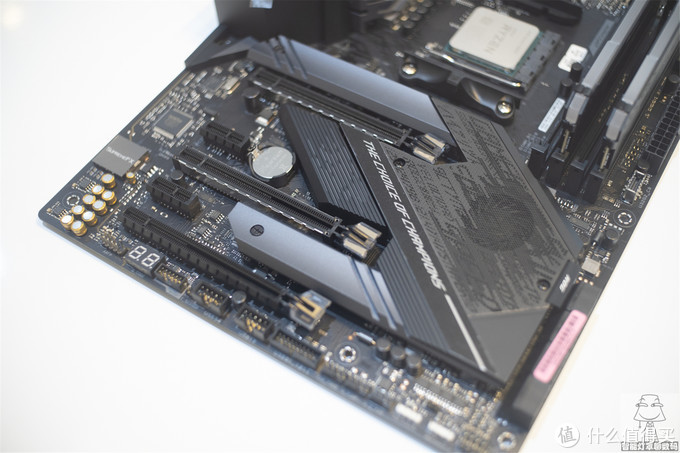

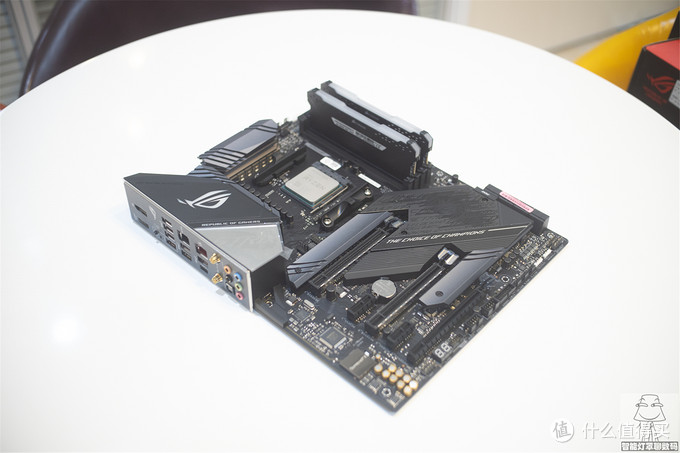

ROG Raptor X570-E主板，Raptor系列中的顶级配置，豪华的CPU电源，双PCI-E M.2 SSD插槽，带有Wi-Fi 6+蓝牙的AX200无线网卡，2.5Gbps有线网卡，7个USB3.2、 Q-Code DEBUG数字显示器，中央的附加ARGB灯和2个ARGB端口。这张照片是以前拍摄的，实际测试使用的是ADATA XPG D60G 3200。

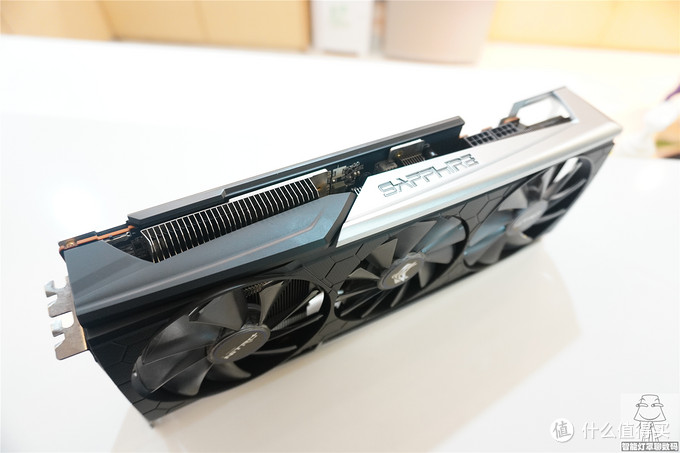

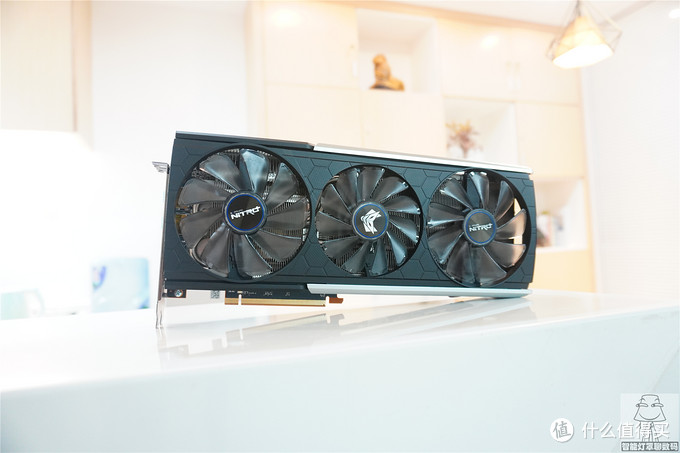

蓝宝石RX5700XT超白金Aurora图形卡，性能和外观均，照明设计良好，并且还具有5V 3pin ARGB接口，可以使用延长线接收来自主板的ARGB信号来实现上帝之光的同步。

实际上，我个人认为顶部和背面板上的照明效果都比风扇的照明效果要好。

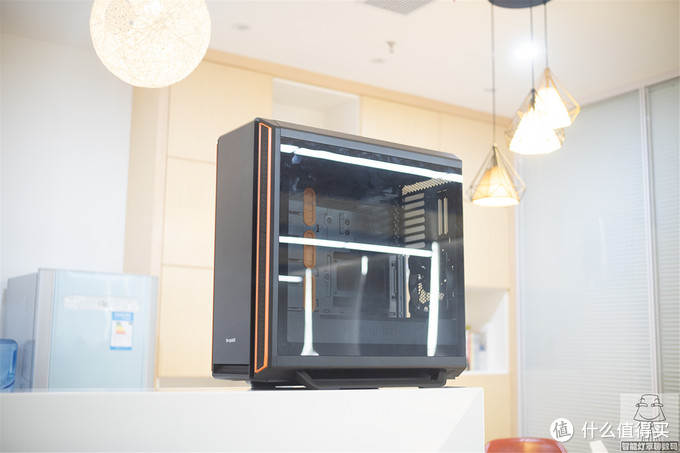

此案例是Bicco的Silent Base 801的侧面版本。该照片也是之前拍摄的。在拍摄过程中，我将主板倒置安装。此测试已恢复。支持双360水冷垂直显卡，3面10mm超厚隔音棉，标准3个Pure Wings 2个14cm静音风扇，并支持前面板速度控制。

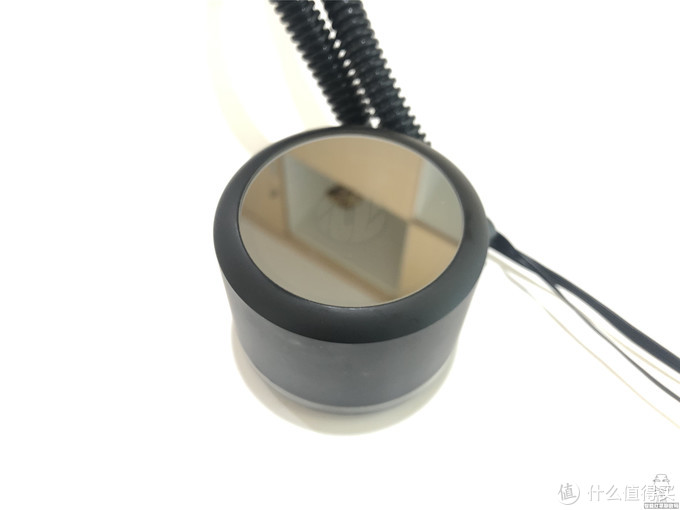

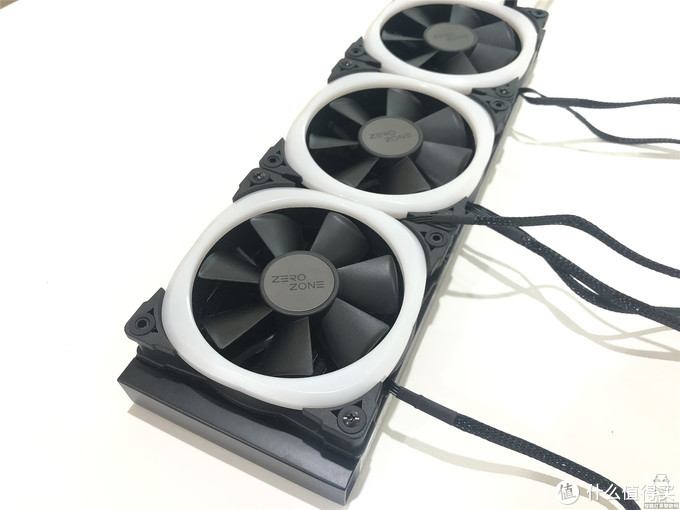

ZEROZONE BMR-36集成水冷散热器，双腔结构水泵，14通道冷排，在水冷头内无限延伸的ARGB环，支持神光同步，双线散热性能和外观。
