联想g460拆卸步骤图

许都害怕拆卸和拆卸笔记本电脑，但这实际上非常简单。今天的主角是联想G460笔记本电脑。下图是由编辑器编译的联想g460拆卸步骤图，欢迎阅读！

Lenovo G460机器的底部也由工程塑料制成，比顶盖要厚。底部设计与以前的G450并没有太大区别。相同的主要硬件区域被大挡板覆盖。我们只需要打开这个大挡板就能清楚地看到整个机器的主要硬件。 。另外，在挡板上，有许多花园窗户的格子型散热格栅开口，这些散热格栅也非常精致。从底部的整体视图不难看出，联想G460与以前的G系列的稳定耐用的设计一致。同时，我们还对一些硬件区域进行了简单的拆卸。

联想G460机身底部的全视图

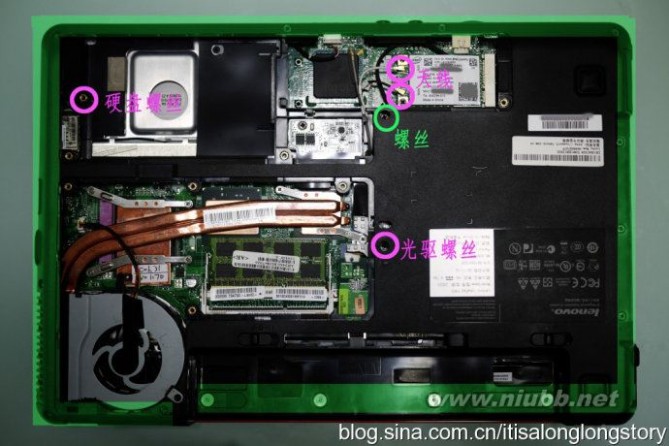

联想G460内部拆卸全图

由于联想G460使用新的平台设计，因此笔记本电脑中的硬件布局也与以前的G450有很大不同。当然，主要的风扇式散热仍然由热管完成，但是新平台的散热量将比旧平台小。此外，联想G460在热管下方设计内存，硬盘在笔记本电脑中部设计，无线网卡设计在硬盘的左下角，与内部布局完全相反。以前的G450。但是，新平台在整体温度控制方面将表现更好。

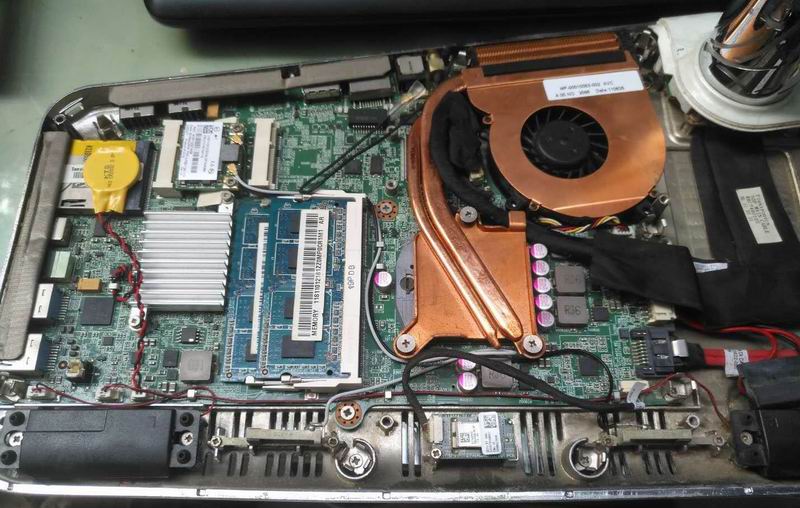

处理器，图形卡和主板芯片的散热模板设计

当然，主要的风扇式散热仍然是通过热管完成的，但是北桥的某些功能已集成在新平台的处理器中，因此新主板去除了北桥芯片，并且南桥也被修改为PCH Chip，因此发热量将低于以前的旧平台。该主散热管负责处理器，主板PCH芯片和图形卡GPU的散热，也是整机内部最重要的散热方法。

两个OS内存插槽设计

位于热管下方的是两个OS内存插槽。联想仅为G460安装了三星2GB DDRIII-1066内存。这也带来了将来升级DIY播放器的需求。但是目前，2G内存容量已完全满足我们的日常需求。

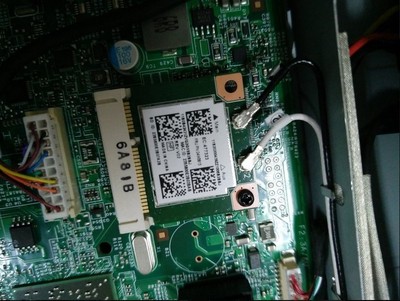

Broadcom无线网卡

预留的Mini PCI-E插槽

当然，在平台升级中，将硬盘从原来的5400RPM升级到7200RPM也非常实用。在阅读方面，速度提高了25-30％，这可以为我们带来更快的速度。硬盘的左下角是无线网卡，无线网卡的左侧保留了一个Mini PCI-E插槽，使我们可以添加类似于3G无线模板的硬件。
