图形加速卡作为PC的重要组件之一，早已超越CPU，成为PC组件中晶体管数量最多，集成度最高，结构最复杂的部分。因此，图形加速卡技术也已成为许多DIYer的关注焦点。本文将简要介绍入门级玩家使用的图形加速卡的封装技术，以便您对图形加速芯片有更深入的了解。

说到封装，有必要从芯片的生产过程开始。当技术人员成功设计芯片时，将在图纸上绘制设计的电路，然后通过光刻工艺形成整片单晶硅。根据设计区域在切片上蚀刻方形硅芯片，但是该硅芯片既没有保护壳也没有连接电路。显然，它不能直接安装在图形卡上。这需要包装这项关键技术。

所谓的封装是指用于安装半导体集成电路芯片的壳体，该壳体通过导线上的芯片上的触点通过导线连接到封装壳体的引脚，并且这些引脚通过导线连接到其他设备。在印刷电路板上。

封装的主要功能如下：

首先，封装有效地保护了硅芯片。一般而言，在包装过程中，应在硅芯片周围包裹一层致密的保护膜，以隔离空气中的灰尘和腐蚀性物质，如水，氧气和二氧化碳，这将大大延长硅芯片的使用寿命。该包装还可以在硅芯片上穿一层铠装，以防止芯片上的微小电路被切断。

第二，封装可以起到固定芯片和连接引线的作用。由于硅芯片的表面积小，很难通过常规焊接方法连接大量引线，但是通过封装，可以轻松地将芯片和引线固定在一起。

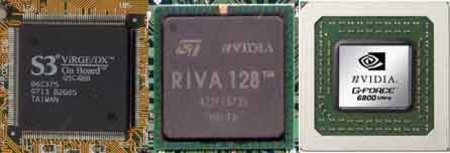

此绕芯片排列，但是在采用FC-BGA封装后，可以将I / O引线以阵列的形式排列在芯片表面上，以提供更高的密度。 I / O。 O布局，可获得最佳的使用效率，并且由于这一优势，倒装芯片技术比传统封装小30％至60％。

最后，在新一代高速，高度集成的显示芯片中，散热将是一个重大挑战。基于独特的FC-BGA倒装芯片封装，芯片背面可以暴露于空气中并可以直接散热。同时，基板还可以通过金属层提高散热效率，或者在芯片背面增加金属散热片，以进一步增强芯片的散热能力，并在很大程度上提高芯片的稳定性。高速运行。

由于FC-BGA封装的各种优势，目前几乎所有图形芯片都使用FC-BGA封装。
