主板芯片组上存在哪些芯片？主板上芯片的介绍

主板芯片组上存在哪些芯片？主板是PC端计算机最重要的组件之一。各种硬件的加载和使用都需要通过主板上的芯片来实现。这些芯片是做什么用的？ TA之间的联系和区别是什么？请参阅下面的详细信息。

主板芯片组上存在哪些芯片？

1、主板芯片组介绍：

芯片组是主板的核心组件，它链接CPU和其他设备的操作。主板芯片组通常分为北桥芯片和南桥芯片。

北桥芯片

通常来说，芯片组的名称是根据位于CPU附近的北桥芯片的名称命名的。北桥芯片负责联系CPU，并控制北桥内部的内存和PCI-E数据传输，提供CPU的类型和主频率，系统的前端总线频率，类型和最大容量。内存，AGP / PCI-E插槽，ECC纠错等支持，集成芯片组的北桥芯片也集成了显示核心。

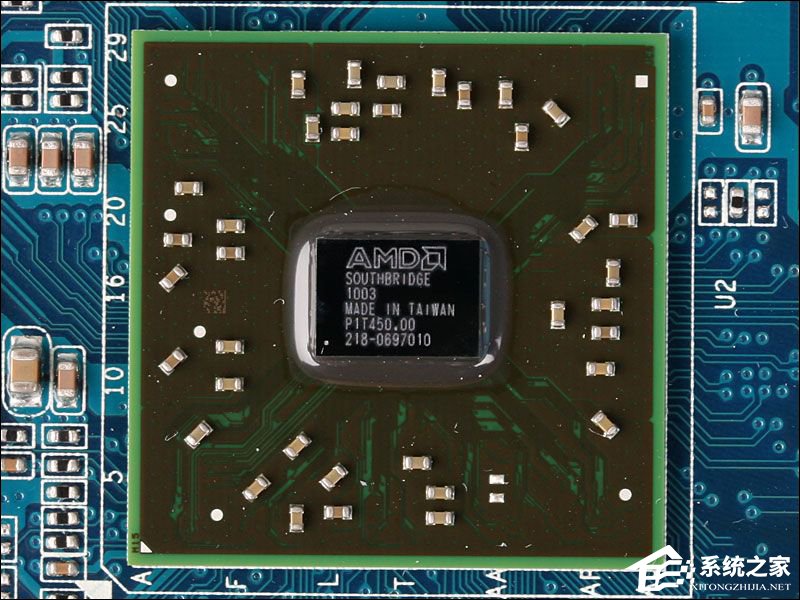

南桥芯片

南桥芯片通常位于主板上，CPU插槽下方且PCI插槽附近。此布局考虑到它已连接到更多I / O总线。距离处理器稍远一点，对接线有利。 。南桥芯片负责I / O总线之间的通信，例如PCI总线，USB，LAN，ATA，SATA，音频控制器，键盘控制器，实时时钟控制器，高级电源管理等。这些技术通常是相对而言相对稳定，因此不同芯片组中的南桥芯片可能相同，唯一的区别是北桥芯片。

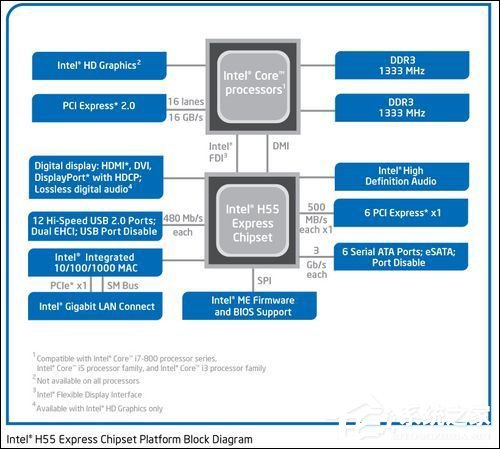

自从Nehalem处理器以来，英特尔已将许多传统北桥芯片的功能集成到处理器中，因此与之匹配的5系列主板上的芯片组起的作用与传统南桥芯片的增强版相同。

2、第三方芯片功能介绍

除主板芯片组外，主板上还有大量第三方芯片，主板上的许多其他功能都依赖于这些芯片。

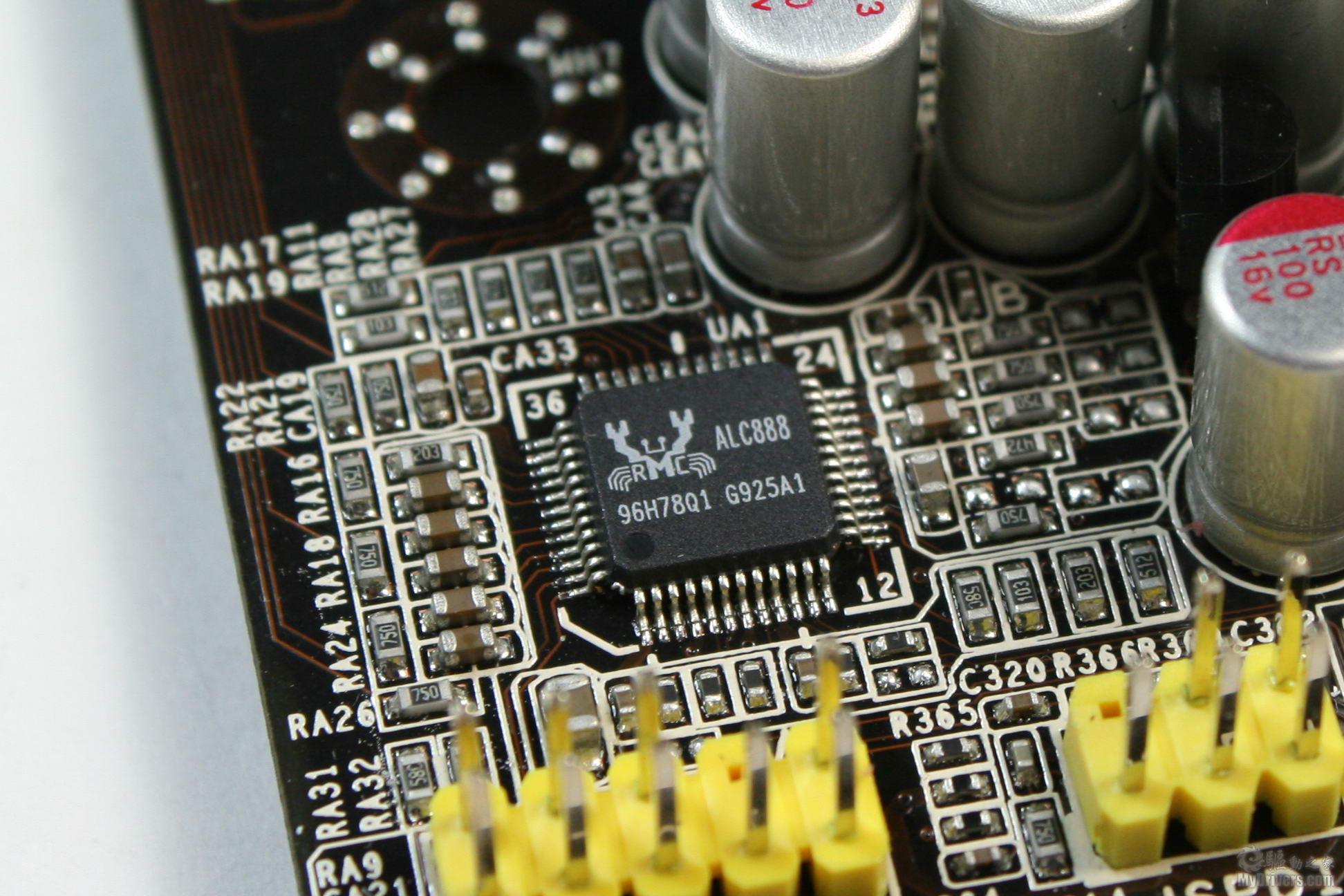

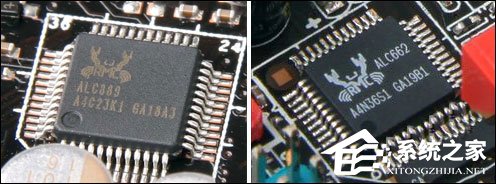

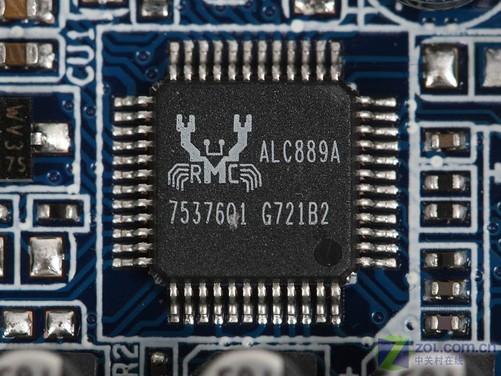

音效芯片

如果计算机要发出声音，则必须有声卡支持。声卡通常位于主板I / O接口附近。最常见的板载声卡是Realtek的声卡产品（上图中带有螃蟹徽标的芯片），名称主要是ALC XXX，后面的数字表示声卡芯片支持多少个通道。对平台声音有一定的需求，但是没有预算购买独立的声卡。购买主板时，您必须更加注意声卡部件。

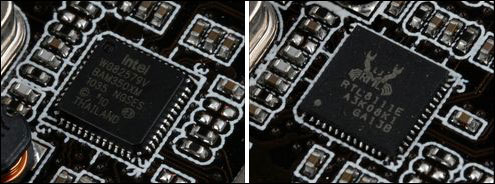

板载网卡

板载网卡是用于支持主板上Internet访问的芯片。主板背板上的RJ45接口与此相对应。芯片通常位于主板背板附近。 Realtek的网卡产品仍然是板载网卡的主流，型号为RTL XXX。但是，还有一些高端产品使用英特尔的网卡芯片，声称具有更好的网络性能。

提示：目前，许多主板声称使用千兆位网卡。此千兆网卡表示每秒1000M的网卡传输速率。通常，千兆位网卡用于要求快速数据传输的服务器。可能难以使用他的全部带宽。因此，购买主板时，不应让消费者被千兆网卡所迷惑。

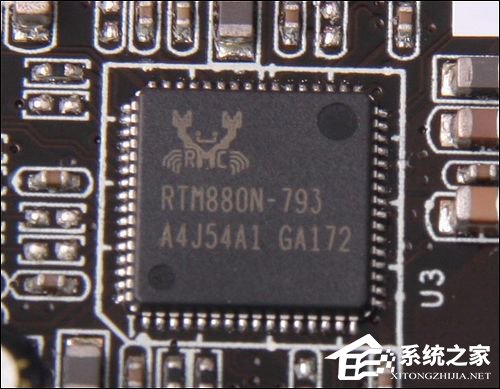

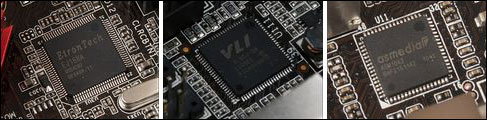

某些主板还带有印有螃蟹的芯片，它实际上是一个频率发生器。有了该芯片，频率的控制和调整就更加精确，并且有更多的选择余地，这对于超频更加有利。

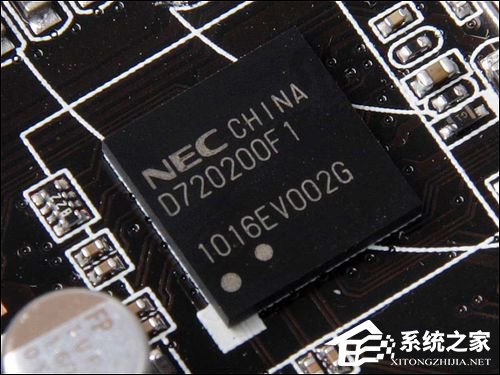

NEC USB3.0控制芯片

USB3.0控制芯片

自去年以来，USB3.0接口的流行持续升温。 USB3.0接口将很快成为主板的标准配置，但是目前所有USB3.0接口都是通过第三方芯片实现的。以上是目前有4种非常通用的USB3.0控制芯片。

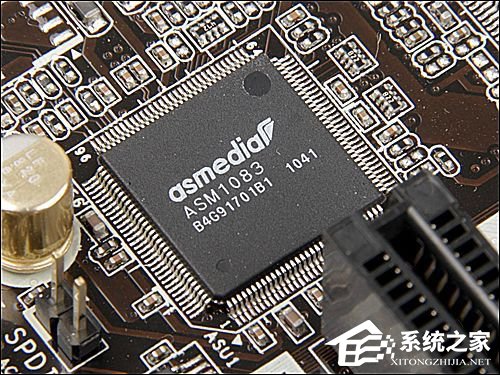

该芯片在最新的6系列主板上非常常见。它用于将PCI-E带宽转换为PCI带宽并提供对两个PCI接口的支持，以弥补P67 / H67不支持PCI接口的遗憾。

MarvellSATA3®Ƭ

当前平台的最大瓶颈是硬盘的传输速率。因此，当芯片制造商本身不支持SATA3接口时，第三方Marvell的SATA3芯片就非常受欢迎。即使6系列主板本身支持SATA3，Marvell SATA3芯片仍然存在。

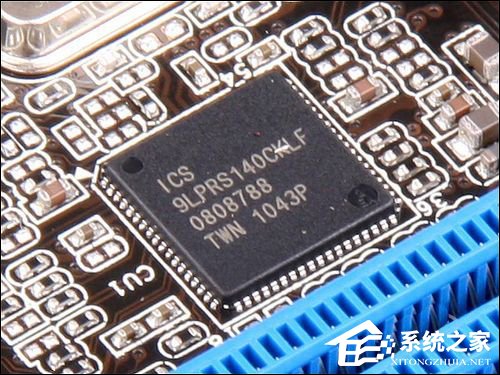

时钟发生器

时钟发生器是主板上靠近内存插槽的芯片。时钟位于ICS字样的右侧，然后型号是最下面的一行。函数1、用于在主板启动时提供初始化时钟信号，以便主板可以启动； 2、提供主板正常工作中各种总线所需的时钟信号，以协调存储芯片的时钟频率。如果时钟发生器芯片或晶体损坏，则系统可能无法启动，或者可能无法正常运行。

以上内容是有关主板芯片组上存在哪些芯片的一些介绍。只要这些硬件通过主板芯片组运行，则仅CPU，图形卡，硬盘和内存组件就无法支持操作系统。互动可以成为一个整体。
