华硕主板H81M-E BIOS刷新NVMe成功支持M.2 SSD

我有一块旧的ASUS主板：H81M-E R2.0。它已经闲置了一段时间。由于它是一个迷你板，因此我将在淘宝上购买一个小盒子并将其准备为代码服务器。考虑到NVMe M.2固态驱动器已经问世，我决定直接使用NVMe固态驱动器。

华硕H81M-E R2.0主板信息链接：。

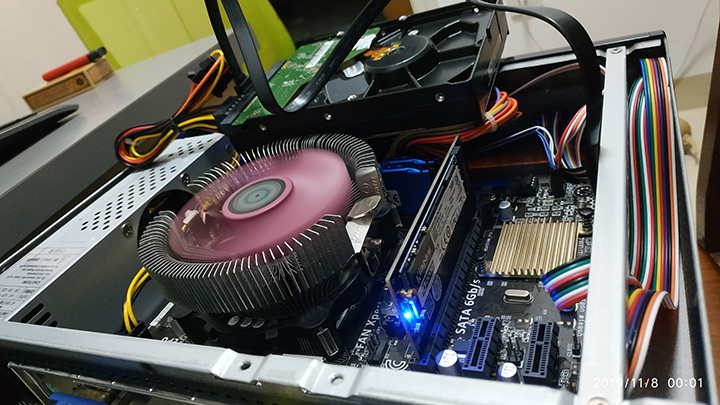

华硕H81M-E根本不支持NVMe，但令人欣慰的是主板上有PCI-e2.0插槽，因此采用曲线方法：适配卡+ NVMe固态驱动器，全部插入京东购买了。

更新旧的主板BIOS

为方便整个操作过程，需要准备的硬件资源列表如下：

刷新BIOS工具MMtool4.5（我使用了许多版本，但是此版本在保存时不会报告警告消息。但是有一点不好。在Windows 10系统中此版本不完整，因此建议在VMware虚拟机中安装Win7系统，在Win7系统中运行MMtool。）NVMe模块文件：NVMeExpressDxE.ffs ASUS H81M-E R2.0主板的最新BIOS文件，最新版本是0504版。 ，文件名为：H81M-E-R2-ASUS-050 ​​4.CAP。华硕官方网站下载链接：AISuiteIII，稍后将用于刷新BIOS，目的是绕过BIOS文件验证并修改BIOS

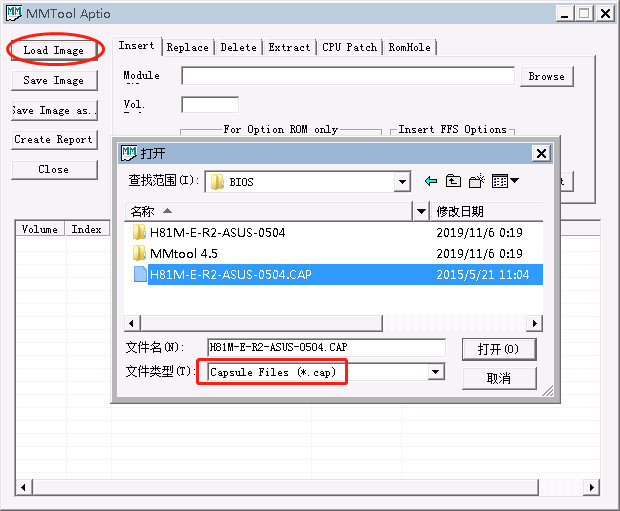

1、运行MMTool，然后单击左上角的“加载映像”以打开从ASUS官方网站下载的最新BIOS文件。

2、加载BIOS文件后，您会发现一堆模块文件。拖动滚动条，找到模块“ CSMCORE”，然后单击模块名称。注意不要在界面上修改任何值。

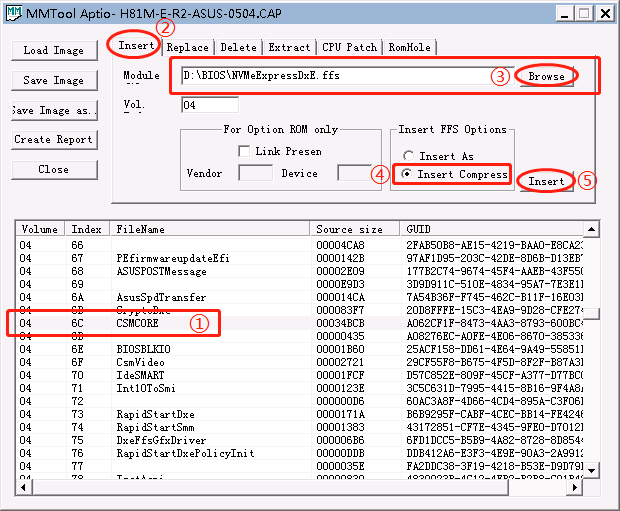

3、要将模块“ CSMCORE”保持在焦点状态，请切换到“插入”选项卡，单击“浏览”按钮以选择EFI NVMe BIOS模块文件：NVMeExpressDxE.ffs;在不修改其他数据的界面上，插入选择“插入压缩”的选项，最后单击“插入”按钮，将NVMeExpressDxE文件插入BIOS。

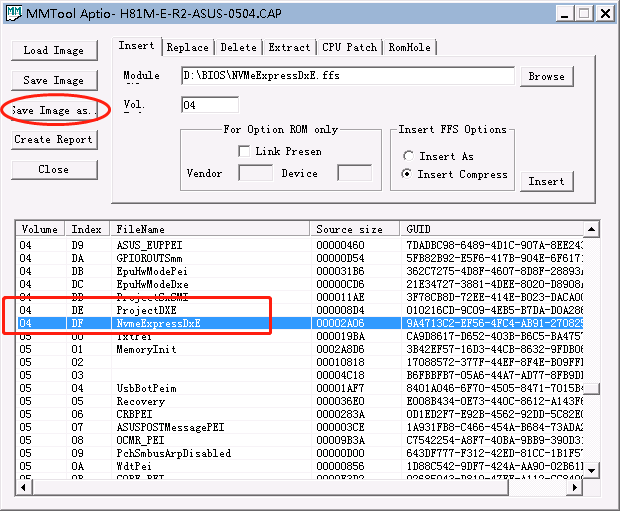

4、如果操作正确，请拉动滚动条，并且与“ CSMCORE”相对应的Volume序列号的最后一个模块是刚刚插入的NVMeExpressDxE。为了不覆盖正式的BIOS文件，最后单击“将映像另存为”按钮以保存修改后的BIOS映像文件。

5、终于得到了支持NVMe设备的主板BIOS映像文件。

主板更新NVMe BIOS

1、前往ASUS官方网站下载AI Suite III软件。在“通用程序”下，下载200 MB以上的文件并将其安装在Win7系统上。

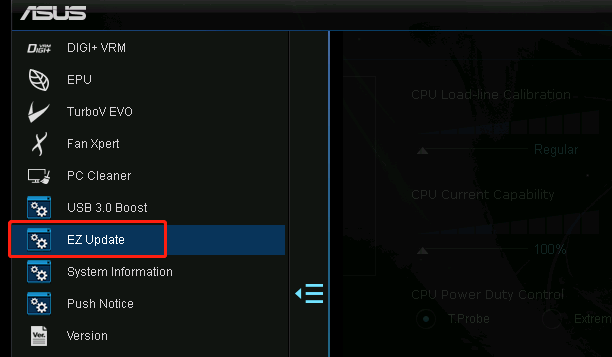

2、打开“ AI Sute 3”软件，单击以运行左侧导航栏中的“ EZ Update”，并准备更新主板BIOS。

3、这就是重点！ ！ ！为了保护计算机主板的安全，华硕的EZ Update工具会在将BIOS写入主板之前先验证BIOS文件。如果要直接更新修改后的H81M-E-R2-ASUS-0504-NVMe.CAP文件，则文件验证肯定会失败，并且自然将无法更新到主板。

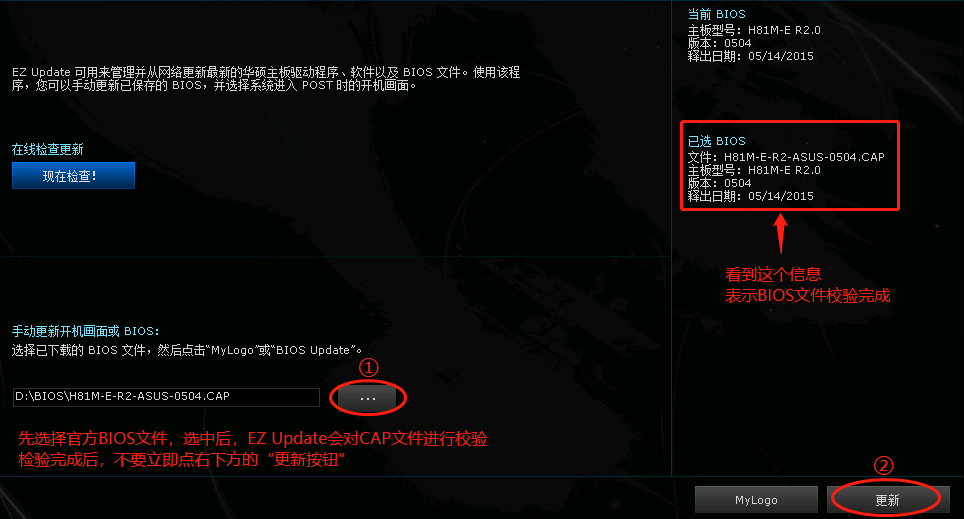

这里有一个小技巧可以更新：首先选择官方的H81M-E-R2-ASUS-050 ​​4.CAP图像文件。由于它是官方产品，因此文件验证将自然通过。这时，它将显示在界面的右侧。请参阅BIOS文件的信息。不要急于单击右下角的“更新”按钮，而是将修改后的H81M-E-R2-ASUS-0504-NVMe.CAP文件重命名为H81M-E-R2-ASUS-050 ​​4.CAP达到欺骗软件的目的，最后绕过EZ Update工具的文件安全验证限制。

现在，您可以安全地单击“更新”按钮，并等待EZ Update将NVMe设备的BIOS映像更新到主板。更新之后，重新启动计算机！

4、重新启动计算机时，按F2键进入主板BIOS设置界面，您将在“启动设备选择”中看到一个附加的启动设备：PATA SS:。没错，这是通过适配卡安装的NVMe固态驱动器。目前，NVMe SSD尚未初始化，稍后将讨论如何对NVMe SSD进行分区和格式化。

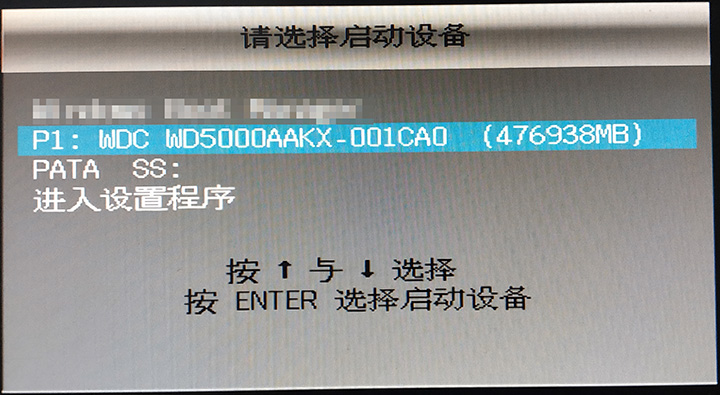

5、按F8调用启动设备列表。 PATA设备也可以在列表中看到。请注意，此时，尚未对NVMe SSD对应的PATA设备进行分区和格式化，并且尚未安装操作系统，因此无法启动计算机。

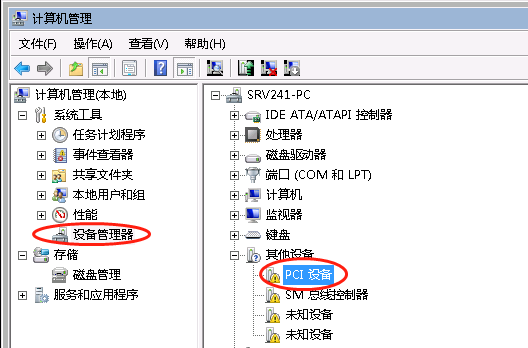

6、进入Win7系统，打开设备管理器，并且在其他设备列表中，您将看到未安装驱动程序的“ PCI设备”。该设备是NVMe固态驱动器。如果只想将此NVMe SSD用作数据磁盘，请转到Microsoft下载两个补丁KB299094 1、 KB3087873。安装补丁后，可以正常使用NVMe SSD。有关使用这两个系统补丁的说明，请参阅Dell网站上的文章“ Microsoft Hotfix的NVMe固态驱动器配置要求”。

如果要将此NVMe SSD用作系统磁盘，则需要启动计算机，以后还有一些工作要做。

制作WinPE可启动U盘

1、百度搜索“ winpe nvme”，您应该找到一堆WinPE系统（文章后将提供PE系统的下载）。

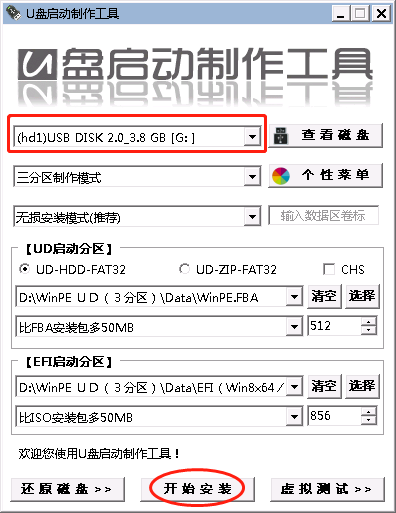

2、将PE系统刻录到USB闪存驱动器。该PE USB闪存驱动器将在以后用于初始化NVMe固态驱动器。

安装操作系统并将NVMe驱动程序注入操作系统

诸如Windows 7或Windows Server 2008之类的本机ISO映像不支持USB3.0和NVMe设备。具体表现为：安装此类操作系统时可能会发生键盘和鼠标故障。如果安装了具有NVMe协议的SSD硬盘，则不得找到该硬盘设备。因此，您需要使用外部软件工具将USB3.0驱动程序和NVMe驱动程序注入原始ISO映像。

此处需要ASUS Easy Installer，其官方网站下载地址为％20Installer / HelpDesk_Download /。步骤如下：

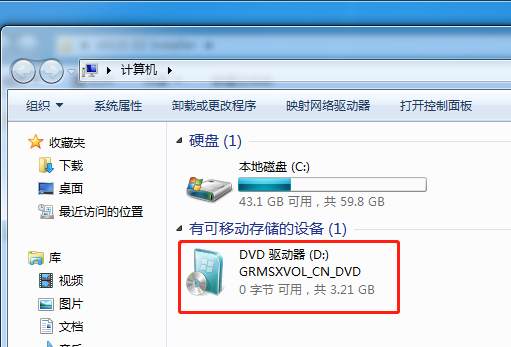

1、将原始Win7映像或Win2008映像加载到虚拟CD-ROM驱动器中，然后检查哪个驱动器上的映像（我是D驱动器，请安装Win 2008系统）

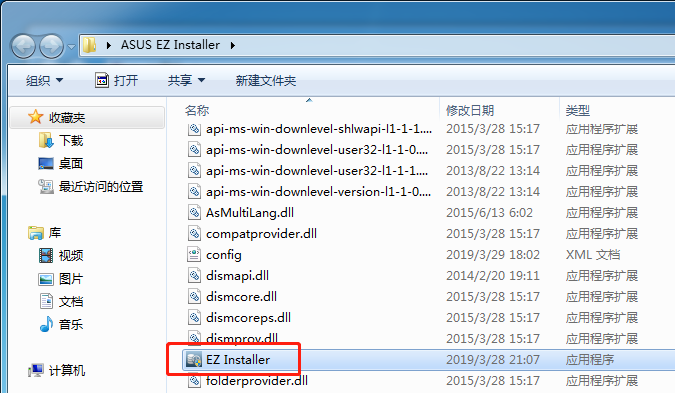

2、解压缩下载的Easy Installer并打开软件

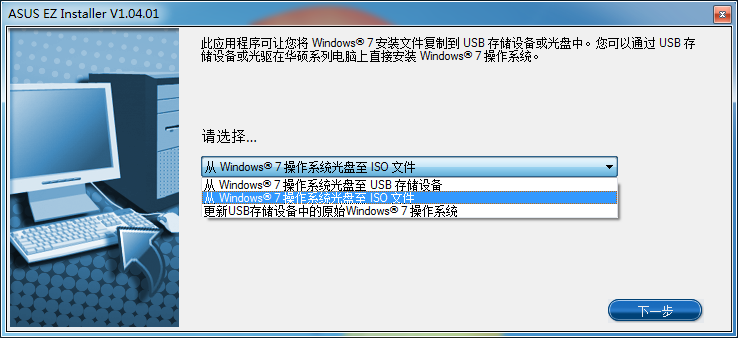

3、选择镜像操作方法，这里选择“从Windows 7操作系统CD到ISO文件”，也就是说，在成功注入驱动程序之后，它将重新打包为ISO映像文件，以便将映像文件可以稍后使用。

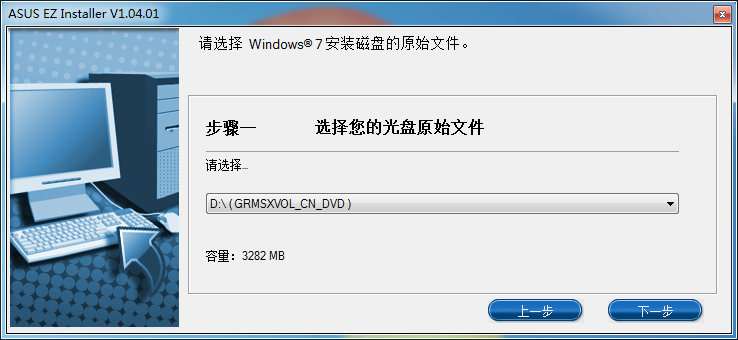

4、选择光盘上的原始文件。请注意，该软件似乎只能将驱动程序注入Windows 7镜像，但实际上支持Windows 2008镜像。

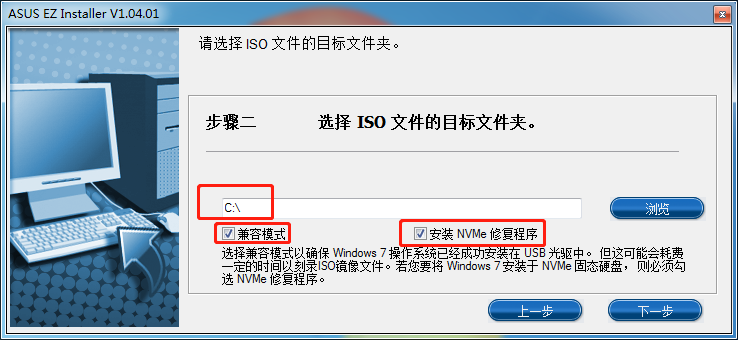

5、注入驱动程序后，选择ISO保存路径。另外，检查注入的驱动程序。由于我的机器正在使用具有NVMe协议的固态驱动器，因此必须选中“安装NVMe修复程序”，否则，在安装系统时找不到具有NVMe协议的固态驱动器。

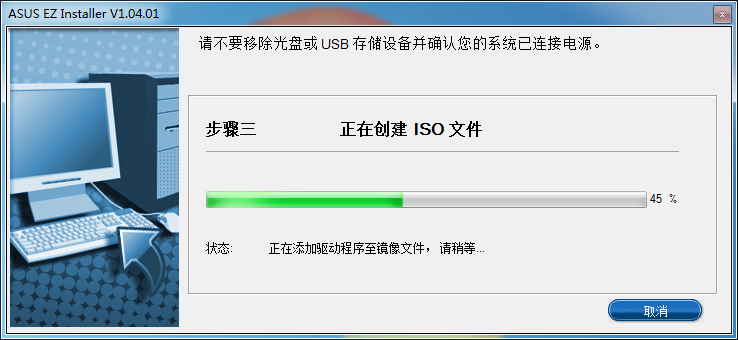

6、驱动注入过程开始。根据计算机配置的不同，所花费的时间从几分钟到几十分钟不等，请耐心等待。直到最后一个弹出窗口“安装成功！您要关闭此工具？”对话框，指示驱动程序注入已完成。

7、找到了新生成的ISO映像文件。此时，包括USB3.0驱动程序和NVMe驱动程序。然后使用UltraISO工具将新映像刻录到U盘以安装操作系统。安装过程与原始系统没有什么不同。 OK，USB3.0驱动程序和NVMe驱动程序注入教程到此结束。

WinPE使用GPT对新安装的SSD硬盘进行分区

1、将Win10PE U盘插入计算机，然后将计算机启动到Win10 PE系统。 PE系统随附NVMe驱动器，它将识别NVMe固态驱动器。

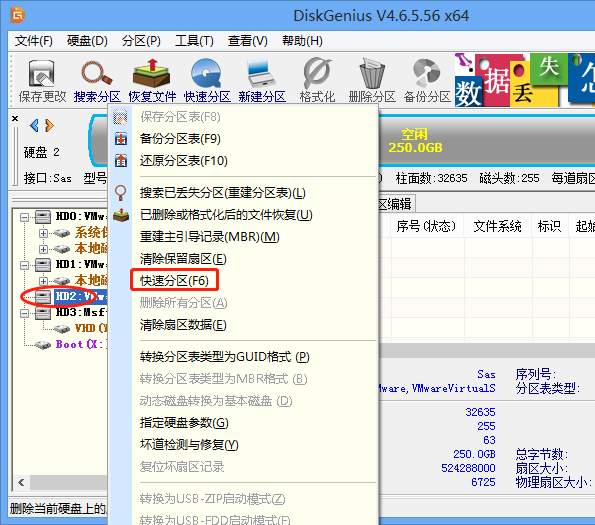

2、进入PE系统后，使用PE随附的DiskGenius分区工具以GPT模式对固态驱动器进行分区。这里使用快速分区方法，通常分为2〜5个分区。最好不要手动分区，因为您可能会错过保留的分区ESP和MSR。这是GPT分区的启动内容。如果省略了这两个保留分区，则无法启动计算机。 （下图是DiskGenius快速GPT分区的参考，请根据您的实际情况进行操作）

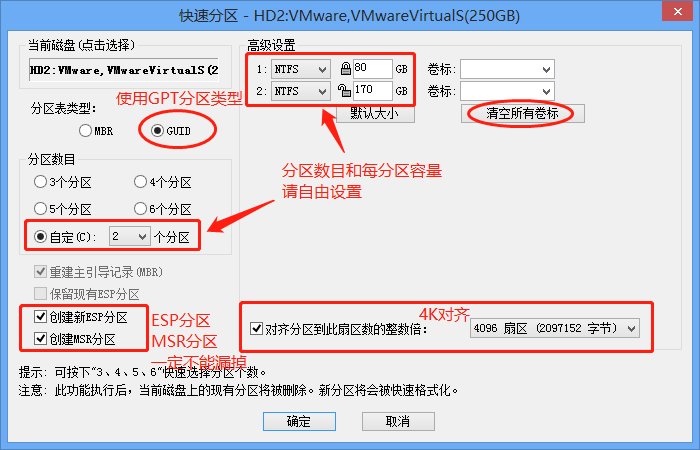

3、快速GPT分区设置

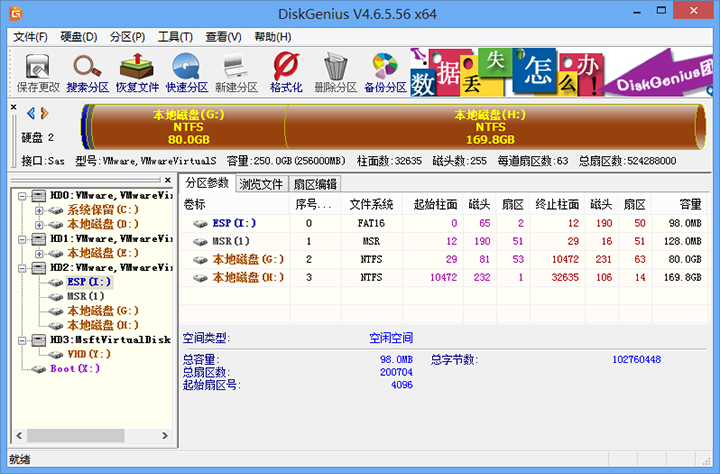

4、 GPT分区最终结果

UEFI + GPT安装操作系统

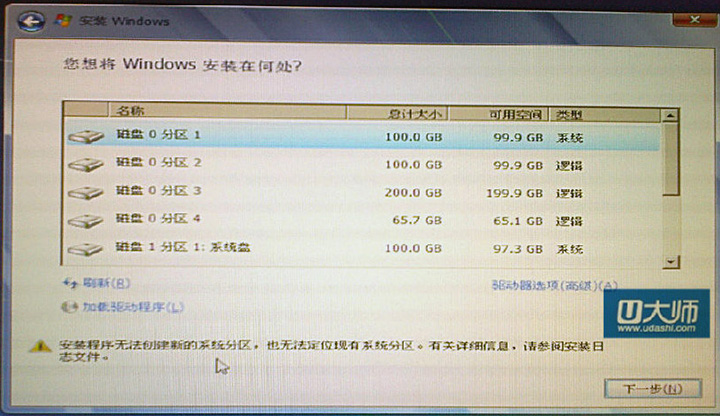

经过先前的复杂操作，操作系统会注入NVMe驱动器并将其刻录到U盘，GPT分区的SSD硬盘等。现在可以正式安装操作系统。将Win 2003 R2 X64（或Win7）USB闪存驱动器）插入计算机，然后从USB闪存驱动器启动设备计算机，可以进入操作系统安装界面，但是选择分区时出现错误，提示：安装程序无法创建新的系统分区，无法找到现有的系统分区。

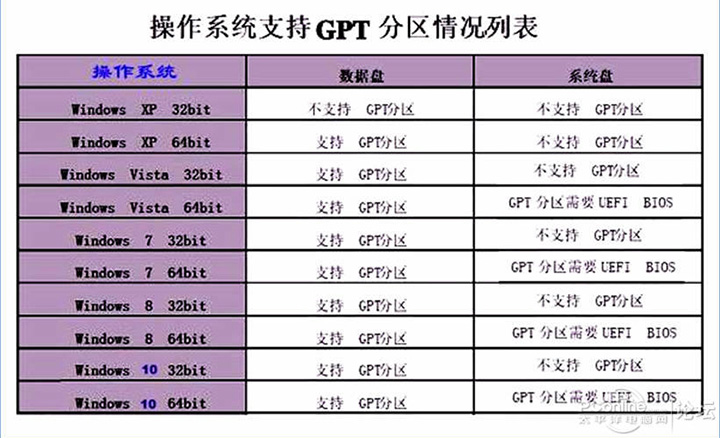

出现上述错误的原因是，启动时UEFI无法启动Win 2003 R2系统的U盘，并且无法识别GPT分区格式的硬盘。因此，必须使用UEFI模式启动才能识别GPT分区格式的硬盘。下表列出了每个操作系统支持的GPT分区：

Windows Server 2008采用UEFI + GPT方法安装系统

USB磁盘必须为FAT32格式，并且NTFS格式无效。将U盘目录中的\ efi \ microsoft \ boot目录复制到U盘\ efi \文件夹中。然后找到安装了win2008系统的计算机，将C：\ windows \ boot \ efi \目录中的bootmgfw.efi文件复制到U盘\ efi \ boot \目录中，并将其重命名为BOOTx64.EFI。或下载已准备好的BOOTx64.EFI文件，然后将其复制到U盘的\ efi \ boot \目录中。在BIOS中设置引导模式，UEFI模式优先

下一步是正常安装操作系统，然后在NVMe SSD上安装系统。

所有工具软件下载

旧主板支持NVMe：

百度网盘提取代码：t5fh
