升级品牌机器的艰难方法，小型机箱的永恒痛苦

简介

小箱子总是混在一起的。它的精美外观吸引了我们，同时它的可伸缩性也很差。在过去的两年中，DELL和Lenovo除了针对极限游戏玩家的系列游戏外，几乎所有家用和商用品牌的机器都属于小包装。我刚买DELL Vostro 3667，I5 4G基本上就够了，唯一的问题是套装显示器有缺陷，我想升级显卡，这会带来很多麻烦。来吧，茶正在煮，慢慢听我说。

首先，拆箱检查是傻眼的。缺点如下：

1、电源是小型电源，接近SFX规格，并且没有备用接口！电源插座仅通过自定义6P接口和4P辅助电源连接到主板，所有其他设备均由主板供电。

2、电源仅为240W！

3、母板是定制母板，是异形板，前接口全部在母板上；

4、主板具有PCI-E接口。中型图形卡应该可以放入其中。如果很大，它将被推入机箱。

改造前机箱的内部视图

计划确定

有计划的升级并不像购买图形卡并插入那样简单。该计划是在几处更改后最终确定的。

选择的显卡是RX580级显卡，价格主要在千元以内。它与两个监视器一起使用，主要用于设计，足够了。使用此级别的图形卡，电源不足。图形卡必须留有至少150W的功率裕度，否则电源将无法工作。烧掉电源是一件小事。烧毁图形卡或硬盘很麻烦。根据I5级别，电源必须达到完整的350W，这是最低要求。图形卡需要一个8P辅助电源端口或两个4P端子，它们通过适配器电缆连接到图形卡。

京东

Sapphire蓝宝石RX580 2048SP 4G D5白金版OC显卡起价999元

实时价格已在9小时前更新

去购买

天猫精选

CE-LINK双大4针至8针计算机图形电源线（4478）9.起价RMB 90

实时价格已在9小时前更新

去购买

天猫精选

TELESKY一拖二电源线1.起46元

实时价格已在9小时前更新

去购买

是否足以更换相同尺寸的电源？不，不是那么简单。可以找到相同体积的电源，它是标准ATX的20P接口，原始机器的电源是6P自定义接口。两根黄线12V +，两根黑线12V接地，一根灰线POWER GOOD和一根绿线POWER ON。首先，我没有放弃治疗。我打了DELL的400电话，问原厂是否有可升级的电源。技术支持尚不清楚。我给了当地的售后电话。售后服务之后，我说我还没有收到这样的要求。在下面。

似乎只剩下自力更生了！

打开通用的淘宝网，有很多服务器电源，但是接口定义不可用。在少数情况下，网民已经成功修改了他们。我觉得这个界面是多种多样的，没有制造商的信息就很难分析。风险有点大。

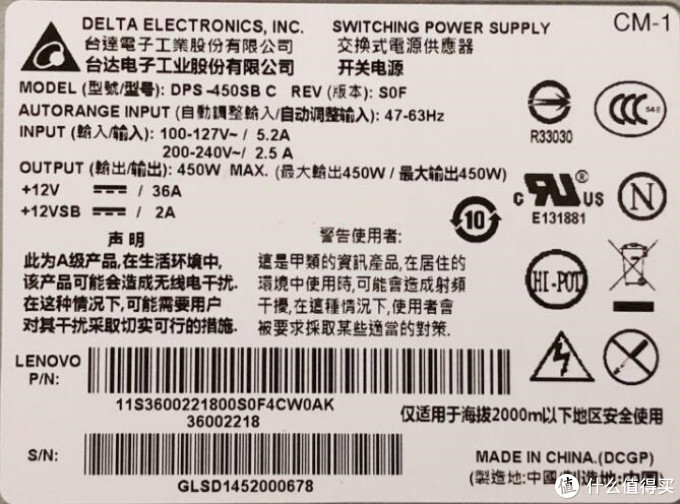

最后，我购买了一个450W的Delta电源，并对其进行了改装。它只有12V。根据徽标，它也是12V 36A和12VSB 2A。

真正的台达220V至12V30A开关电源450W36A集中式电源DC DC看

Delta 450W服务器电源

期望它可以完美地重塑，以便它可以在待机状态下使用12VSB 2A，在启动后可以使用12V 36A。

电源显示

电源在手，上图。 （因为我换了几台电脑，第一台电脑用的是别人改装的电源，后来买的电源没有改变。也许图片不是一副，关键是要了解转换的思想

）

电源可用，整个早晨都用电子负载测试400W，电源有点热。该产品体积小，功率高，比普通家用PC电源要强大得多。

附上几张拆卸机器的照片，做工很棒！结构紧凑，材料和设计无话可说。

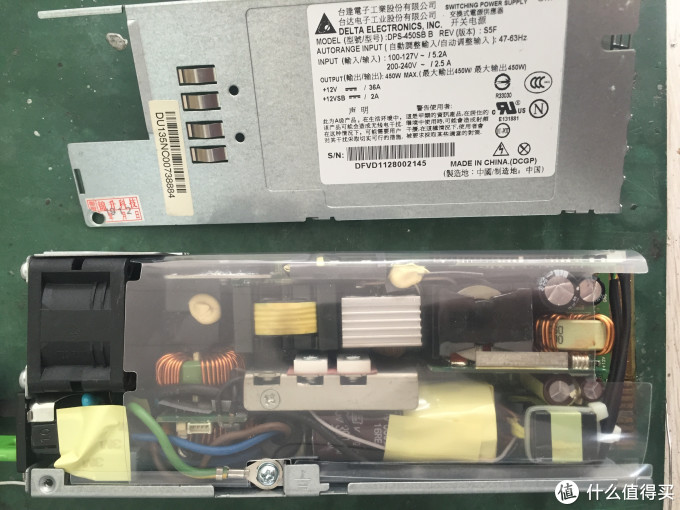

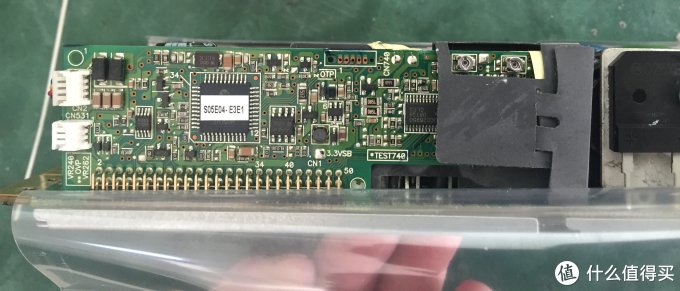

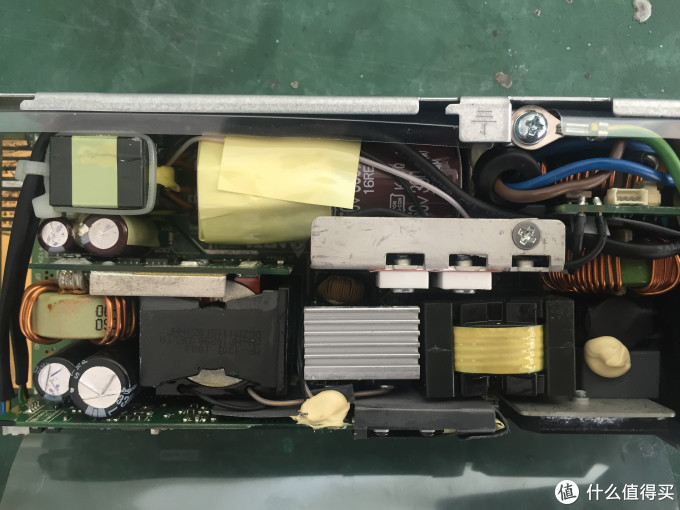

分解图

修改过程

研究接口定义（主要测量每个工作条件的电压，再加上自己的猜测），根据期望，找到12VSB和POWER ON，POWER GOOD信号，并将其完美地更改为与原始电源相同供应。

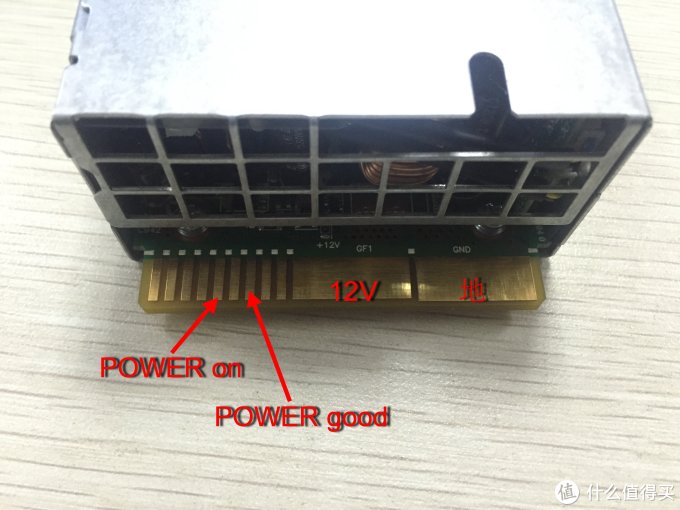

开始信号

备用电源

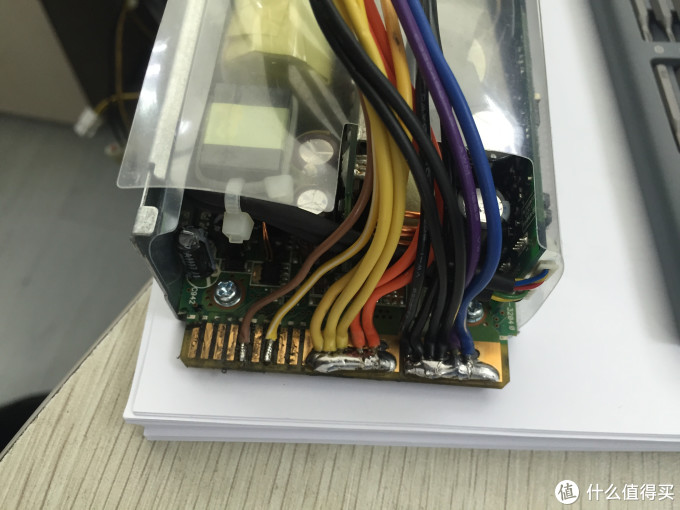

我找到了所需的信号。由于主板上只有一个12V，因此使用二极管将12Vsb和主12V输出连接起来。用万用表测量输出是没有问题的。在待机状态下，主电源有12Vsb，将电源接地短路，电源启动，主电源输出12V，并且电源良好信号输出可用。

电源已连接到主机，并且图形卡未插入。测试机正常。

插入图形卡，然后重试，但无法启动！将POWER ON短路至地即可启动。主机的电源开关无法正常启动。

检查，怀疑所连接的二极管1n4007电流不足或压降较大。我将其更改为1n5819，手指的第7个老师，而不是POWER ON，然后将12V电源连接到金手指的大电源接口。

接下来转换外壳。由于两者的尺寸，安装方法和安装尺寸完全不同，因此必须对其进行修改才能完美地安装在计算机机箱中。该计划是将450W电源装入原始的240W电源外壳中。

首先从机壳中取出240W电源，打开外壳，卸下所有电路板，卸下尾部挡板，这种材料非常柔软，折叠并且在单击时会折断。

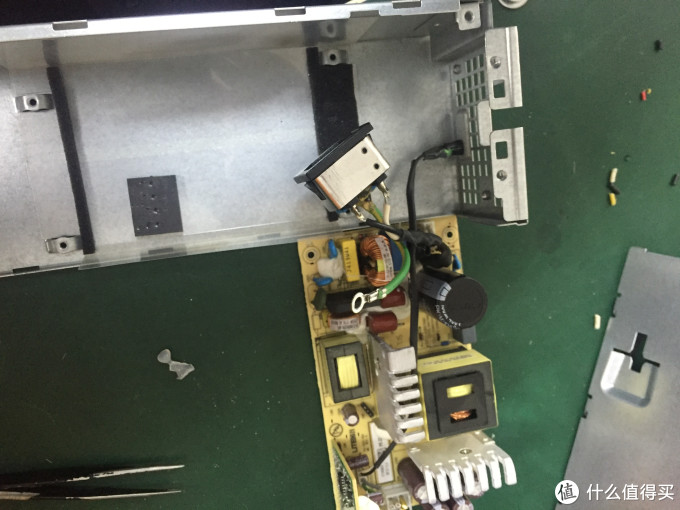

从240W电源上卸下电路板，然后撬开电源插座。

切断绿色手柄，然后将其夹在450W电源的前端。由于材料相对较软，因此使用普通的手动锯并不困难。如果有切割机，将在一分钟内将其切断。只需稍微整形即可消除毛刺。打开外壳并取出电源连接器。注意此处的带扣和电缆。不要使用暴力，这很容易。

450W电源的电源接口

请保管好电源线，然后将电源接口插入240W电源的原始电源插座。它是通用的，您可以小心地做。放上盖子，从电源的末端扔掉电缆，进行整理，然后用电缆扎带绑起来。我没有将指示灯换到外面。一种是使用频率不高，只需调整视角即可从散热孔看到它。

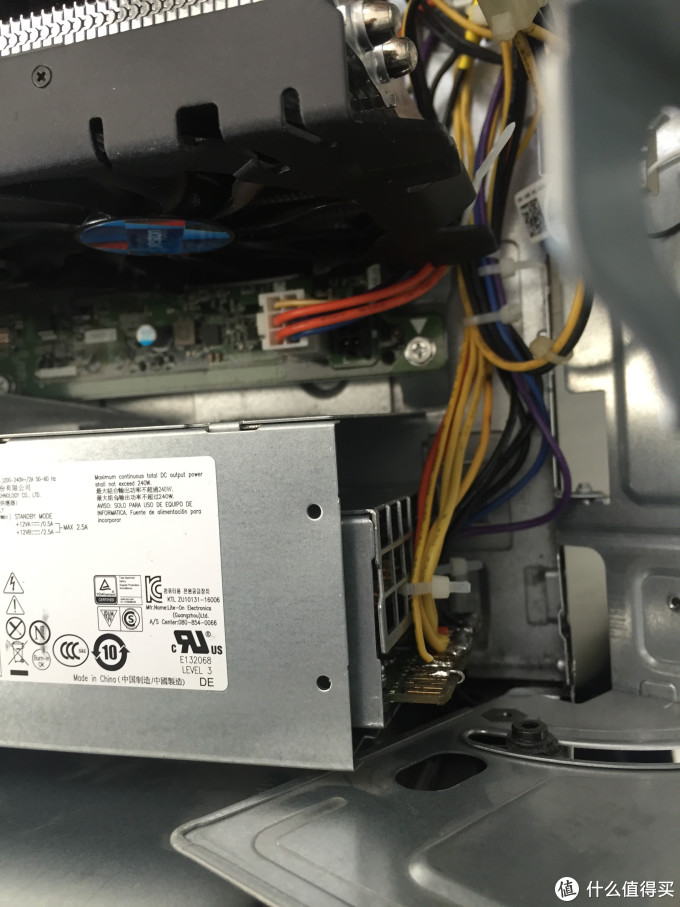

改造后的电源插座位置

电源转换完美完成。将其放回计算机机箱中，即可启动图形卡，并且测试机正常。我安装了驱动程序，并在没有压力的情况下使用影印机软件运行了3个小时。

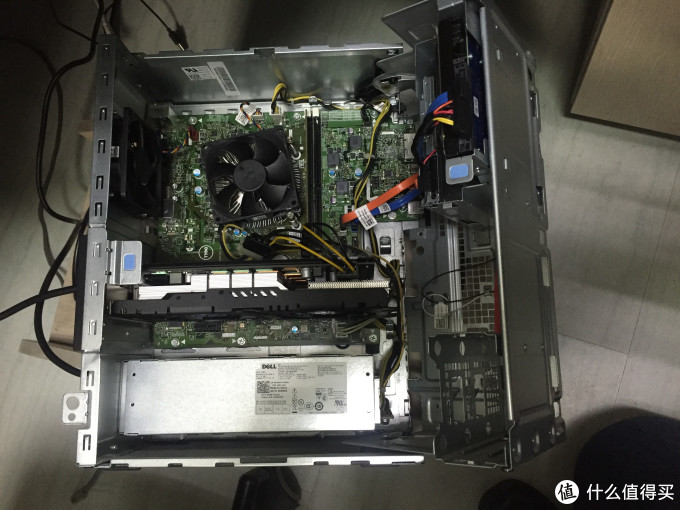

修改后的机箱概述

摘要

最后建议大家：如果您打算升级显卡，请不要购买带有小型机箱的品牌机器！内部空间狭窄，升级空间不考虑电源和散热，这需要时间和精力。
