有关垂直风管的任何新技巧，MasterCase SL600M机箱的详细拆卸

讨论垂直风管箱

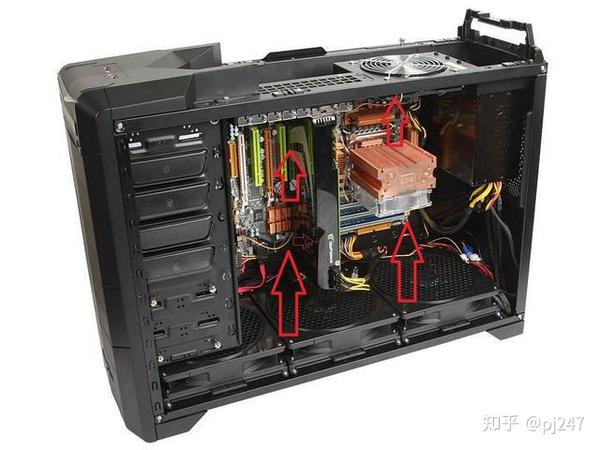

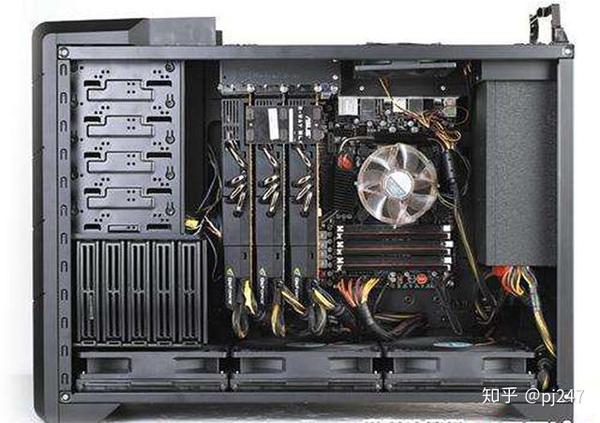

最著名的垂直风道是银鑫的乌鸦1、2、3和FT系列。该机箱主板的IO位于机箱顶部，并且图形卡散热器的热管垂直于地面。从底部进入机箱的冷空气将考虑图形卡和CPU散热器的进气口。

垂直风道限制了新机箱的风道，采用了自下而上的散热方式，使整个气流从下到上贯穿整个机箱，达到散热的目的。这种结构充分利用了气流，因此机箱中的所有硬件都得到了很好的散热。

▼这样，在不使用分水冷却的情况下，多张图形卡将具有进气口，并且多卡系统具有最佳的散热支持。

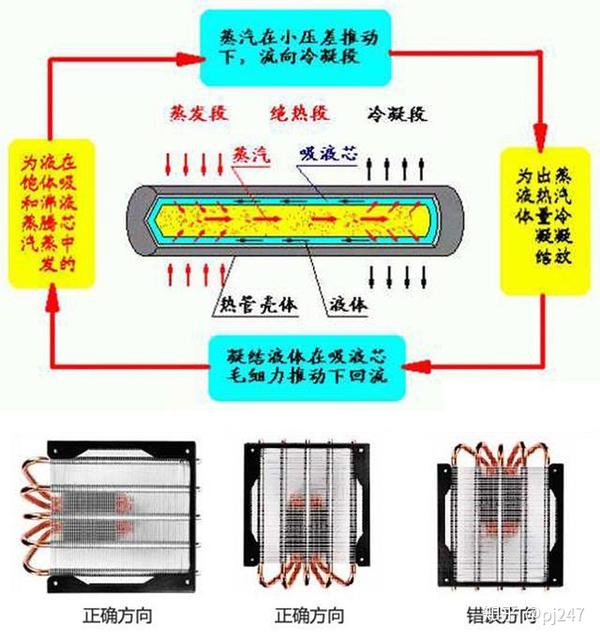

▼但是这种结构也存在一些问题。热管散热的原理是在相变过程中利用吸收/散发热量的特性进行冷却。当然，当冷凝端在顶部时，重力将加速液体的回流。相反，当蒸发端高于冷凝端时，工作液返回时必须克服重力的影响。因此，向下压力的CPU散热器有一定的安装要求（请参见下图），当然，显卡散热器也有此要求。

▼无论安装角度如何，这种形式的图形卡散热（MSI图形卡散热器）都不会产生太大影响。

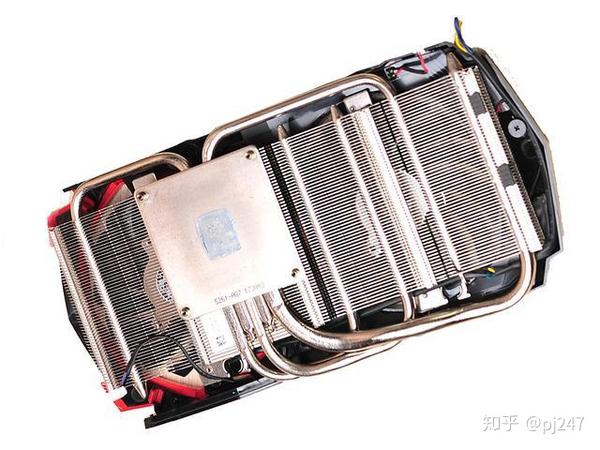

▼但是，为了让热管穿过尽可能多的散热片，许多图形卡散热器的热管设计得很长，并且热管垂直于图形卡的后挡板。卡。如果此显卡通过银欣克劳垂直安装，则热管的冷凝端远低于蒸发端。由于重力的影响，液体很难回流，并且显卡的散热器效果会更差。

因此，上述结构的垂直风道更适合于涡轮增压冷却（公共版）图形卡和具有MSI结构的图形卡的散热，仍然存在一些局限性。此外，前几代乌鸦底盘尚未普及集成水冷，因此对集成水冷的支持也很差。

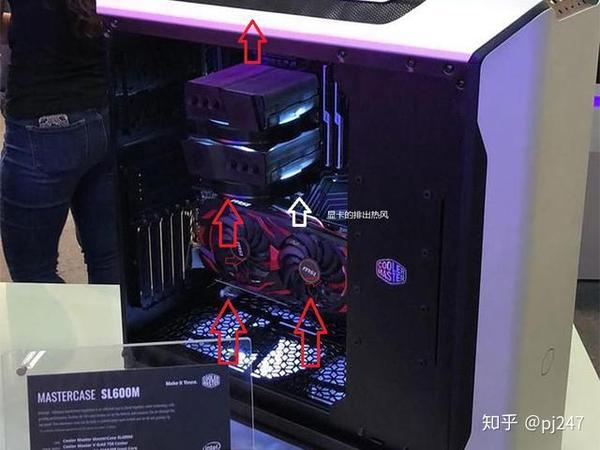

▼去年，Cooler Master推出了带有垂直风道（烟囱风道）的机箱：MasterCase SL600M，它使用了另一个垂直风道：主板未放置在90°位置，并且图形卡可以垂直放置（请参阅如下图所示），无疑可以解决非公开显卡的散热问题，并避免了热管冷凝端的重量，因为如果有一条垂直于显卡后挡板的热管，它也是水平的。

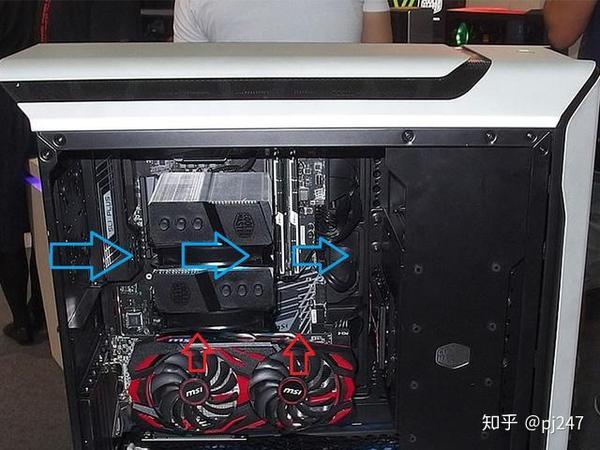

▼当然，这种结构完全不是问题，也就是说，来自显卡的一些热空气将被传递到CPU散热器（如果是风冷散热器，则必须垂直安装）。

我个人认为SL600M更适合集成水冷散热器，因为冷排（240以上）的热交换面积比风冷散热器的热交换面积大得多，后者可以覆盖整个机箱，并有较大的余量以缓解热空气。

▼我在这里有一个改进的主意，欢迎大家讨论：在后部留一个风扇以让空气进入，为CPU散热部分提供足够的冷空气，以及大多数散热问题。 CPU部分可以解决。您还可以模块化后部，也就是可以选择风扇的位置，也可以选择全部密封，这不是更灵活！

最近，我从这个SL600M机箱开始，因为我需要更换主机（当然，以前的机箱不是不可用，但是当农历新年到来时，很自然，所有Dongdong都希望用一个新机箱代替它）。我喜欢这种情况的原因是：1）喜欢这种简单的外观+铝合金外壳（与Cooler Master的传统外观完全不同）；2）像烟囱一样的垂直风管，这只熊喜欢玩新奇的东西。

下面将详细展示和拆卸此SL600M机箱。

SL600M开箱即用

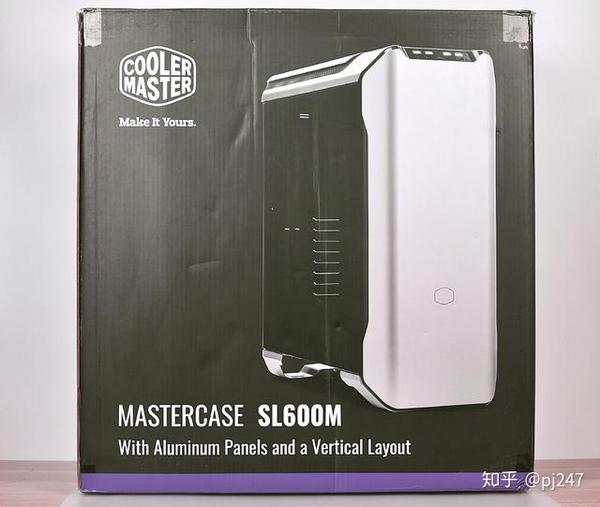

▼SL600M的外包装表明这是一个“高”机箱，重量[13.4kg]也很重要，但作为定义为全塔的机箱，也可以接受此重量。

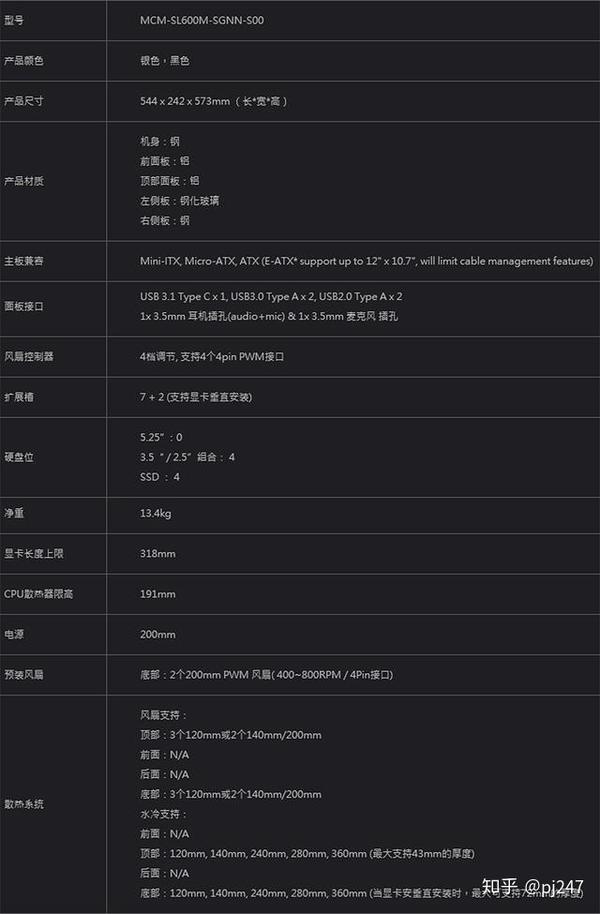

▼SL是Cooler Master的新系列，SL600M是该系列的热门产品。机箱的具体参数如下表所示。可以看出，机箱的高度超过了长度，这也是由于其特殊的结构所致。

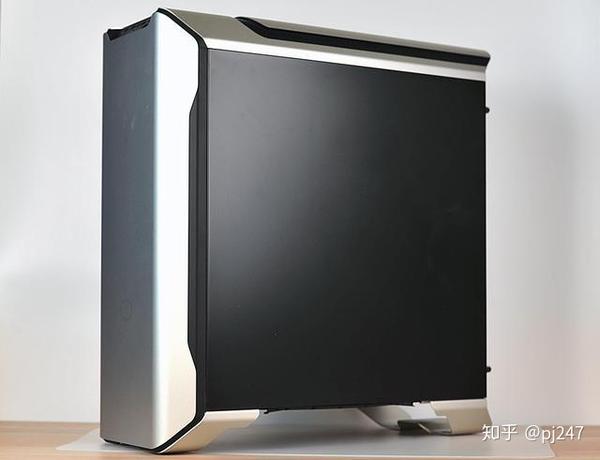

▼机箱的外观非常简单。前面板是一块喷砂阳极氧化铝，没有任何开口，并且在两个角上都有弧形切割过渡。下部有一个六角形的Cooler Master徽标，但没有照明效果。这块铝的厚度约为2.0mm。

▼侧板的一侧由钢化玻璃制成，并且在三侧均具有固定的铁部件以帮助安装。在媒体评估中，这种钢化玻璃的厚度约为3.9mm。

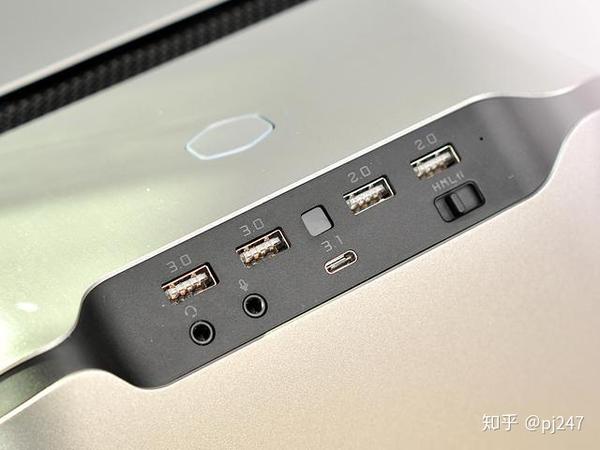

▼顶部的I / O包括：上排是2个USB3.0，2个USB 2.0，下排是3.5mm耳机插孔，1个USB3.1 Gen 2 Type- C和一个风扇速度调节滑块，有3种速度可供选择。电源按钮距离I / O区域的上部稍远。

▼中间有一个小方块，是此案的特殊地方。实际上，这是一个红外距离传感器。当您伸出手时，USB插槽将自动点亮（Type-C接口不点亮）。时间自动关闭。

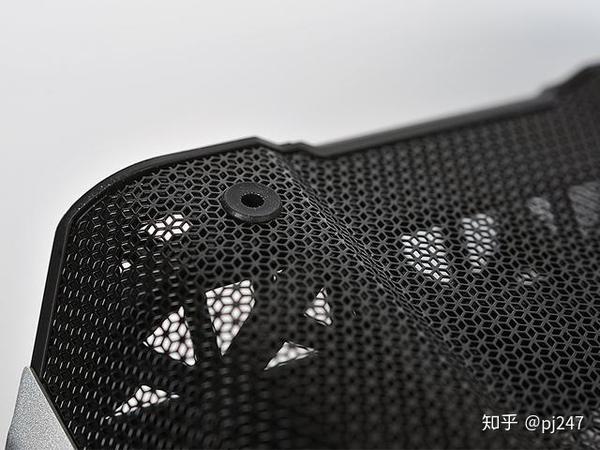

▼顶部面板分为两部分，在缺口处可以看到金属冲孔网

▼高温时可以卸下顶部的铝盖，并且在下面有大面积的金属打孔。但是，熊先生认为，如果在上面安装风扇（排气），则不必将其卸下，并且散热效果不会有太大影响。

▼铝顶板和下面的金属冲孔网通过橡胶圈固定。

▼看着另一侧的我，我很失望。它是一种普通的发黑钢板，看上去有点像熊猫机器。幸运的是，它通常在这一面不可见，或者真的很烦人！

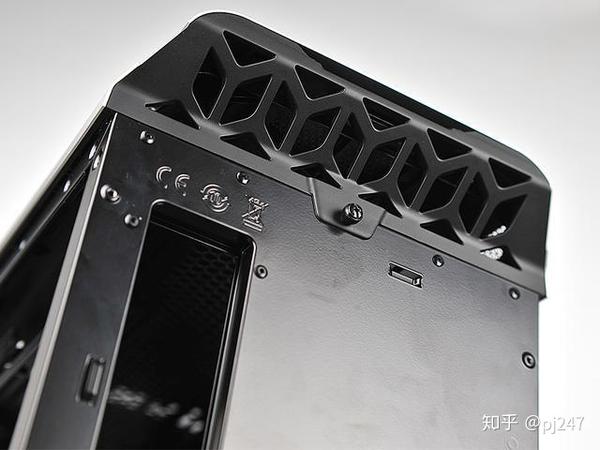

▼机箱的后部，主板IO部分的右侧没有通常的风扇位置。为了确保垂直风道的效果，它被完全密封。

▼PCIe挡板部件具有9个水平+ 2个垂直位置，使其具有完整塔式机箱的规模，并且该PCIe挡板可以逆时针旋转90°，因此两个显卡可以垂直安装，您可以也让单个图形卡选择垂直安装位置。

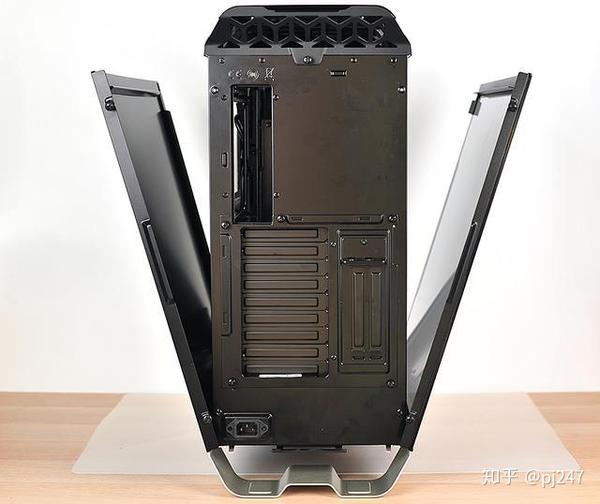

▼卸下侧面板螺钉，然后向后拉一点以卸下侧面板。向后拉时，由于底部扣环的设计，侧面板不会掉落，但会保持在下图所示的状态，以防止侧面板意外掉落并造成损坏。这些细节被认为非常周到。

▼其他详细信息：侧面板上的螺钉旨在防止脱落。

▼由于电源安装在正面，因此电源通过延长线扩展到背面的下部。

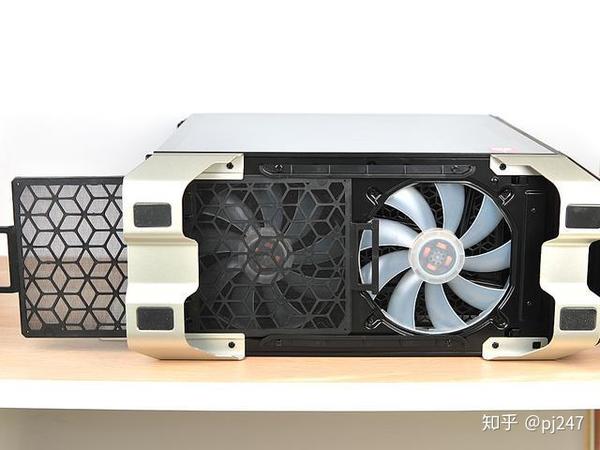

▼支架在前后均是铝合金支架，并具有橡胶底脚以防止打滑；底部有2个20厘米风扇（不带灯），这也是本例的唯一进气口。它还配备了防尘网，可以从后部拉出防尘网进行清洁。

▼防尘网由两部分组成，中间可以弯曲，但是这种设计的目的有所不同。

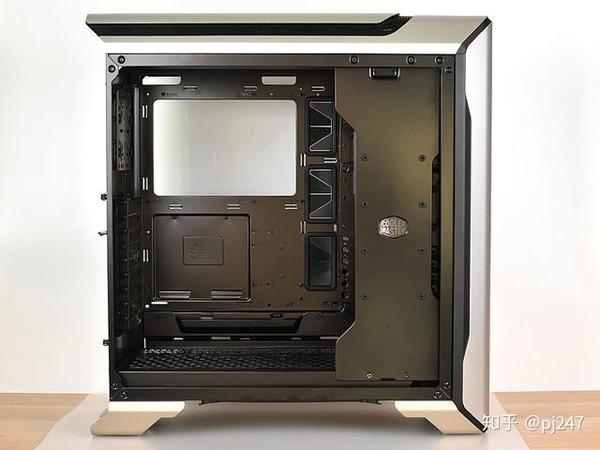

▼SL600M与E-ATX兼容（最多支持12“ x 10.7” E-ATX主板，当然，它会堵住一些接线孔）/ ATX / Mini-ITX和Micro-ATX主板兼容19厘米高的散热器和31.8厘米长的图形卡；主板固定板上有3个垂直孔，接线孔面积仍然较大，并被橡胶圈覆盖。 CPU电源上方的接线孔有两个，方便了不同主板电源接口的设计。根据媒体评估，钢板的厚度约为0.8〜0.9mm。

▼正面还有一个挡板，可以安装两个2.5英寸硬盘。中间有一个完整的CoolerMaster LOGO。除了硬盘架的功能外，此挡板的主要目的是阻塞电源，并且电线使整机更整洁。

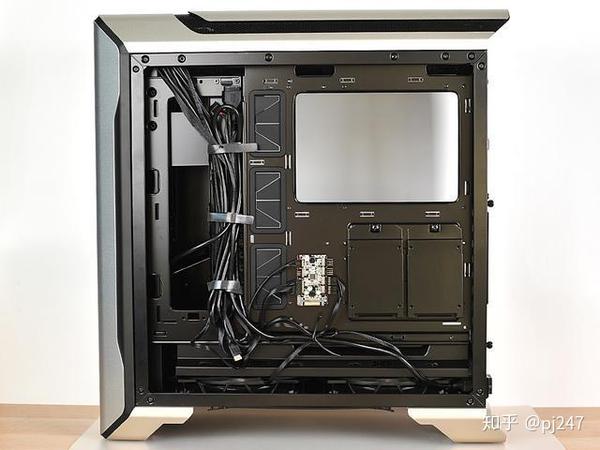

▼机箱背面：背面板和外部面板之间大约有1cm的空间，虽然不是很大，但是电源安装位置下方的空间很大，可以隐藏许多线程。在接线孔的左侧设置了三个魔术贴，以帮助接线。同时，背面有两个2.5英寸硬盘驱动器托架。

▼电缆中还有一个C型插座，因为这种情况下具有C型接口。

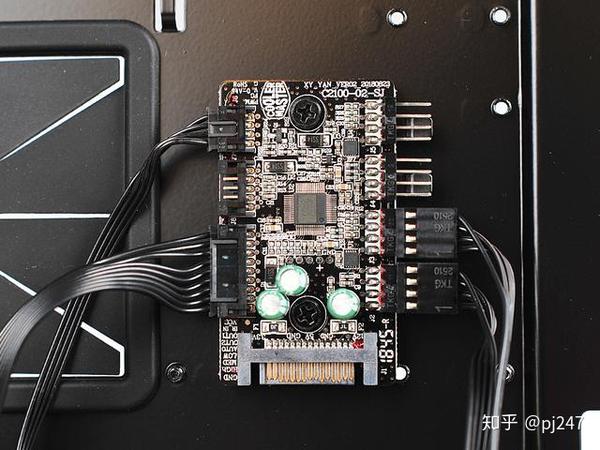

▼背面有一个风扇控制器，可以安装4个风扇（已连接2个独立风扇），SATA电源，左侧中间有一个5针插座，固件可以可以通过附件中的USB电缆进行更新，但是控制器没有保护壳。

SL600M拆卸

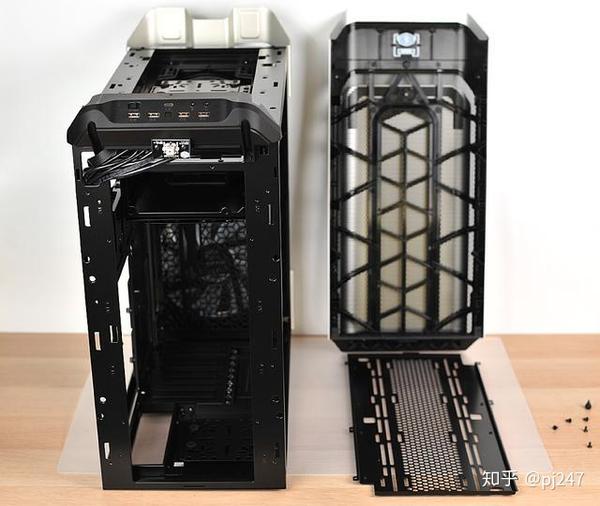

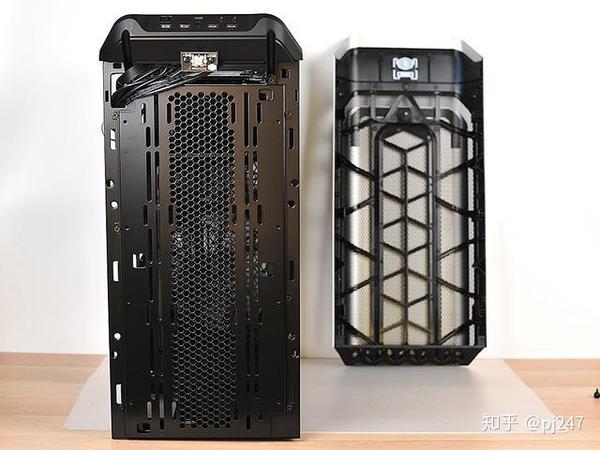

▼开始拆卸。首先卸下前面板，前面也可以安装风扇，但是这里没有通风孔，因此即使安装效果不是很好（底部应该有一些进气口）。正面预先安装了两个硬盘支架。下面将详细说明如何使用此硬盘支架。

▼请注意，前面板和顶面板由下图所示的带扣固定。请勿过分用力打开和卸下它们。您可以通过按下内部搭扣轻松地将它们卸下。

▼要卸下顶盖，请先卸下后部的指旋螺钉。

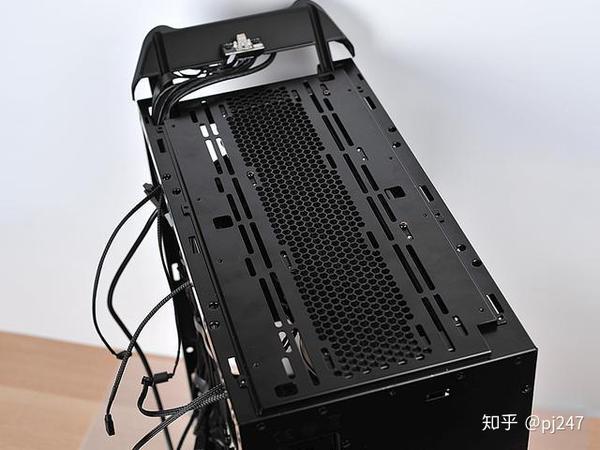

▼顶部可以安装两个140mm风扇或三个120mm风扇，而冷排最大可以安装360mm。

▼还可以卸下用于固定风扇的支架，这更便于安装冷排气。

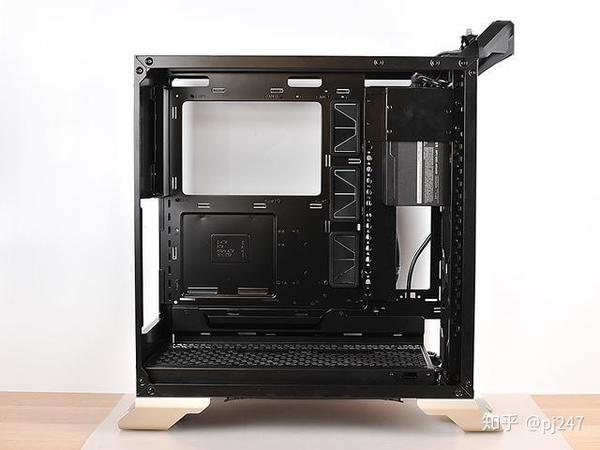

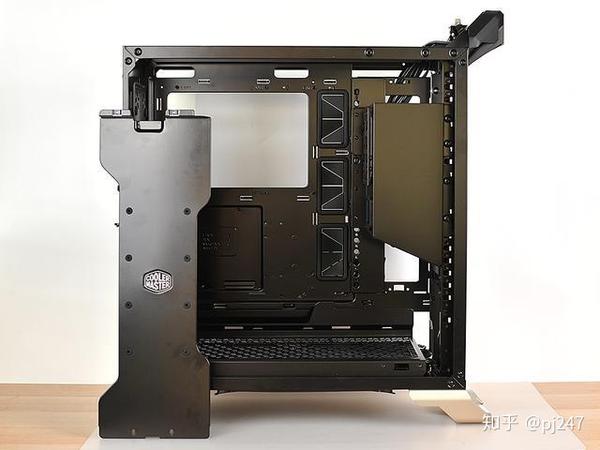

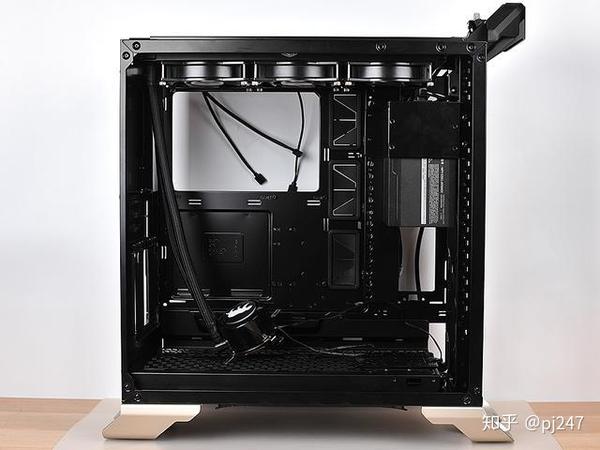

▼卸下4个螺钉后，可以卸下前挡板，并且可以看到电源舱。

▼背面还有一个硬盘驱动器托架。

▼外部电源仓还预装了硬盘托盘。梯形外部电源盒除了安装硬盘托盘外几乎没有作用，因为在此位置之外有一个挡板可以隐藏Line。

▼卸下电源仓，您会看到它由两部分组成。

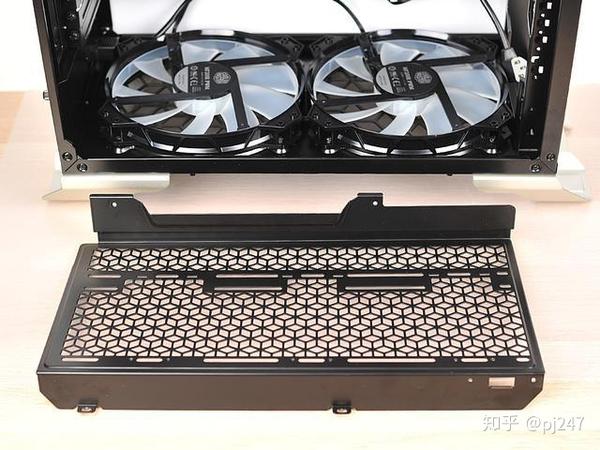

▼如果要卸下底部的风扇，则必须先卸下上层架子。该架子可容纳3x12cm / 14cm或2x20cm风扇，最大冷排尺寸也为360mm。

▼两个风扇的参数：800RPM 12V0.3A，PWM速度调节（4针电源），似乎没什么特别的

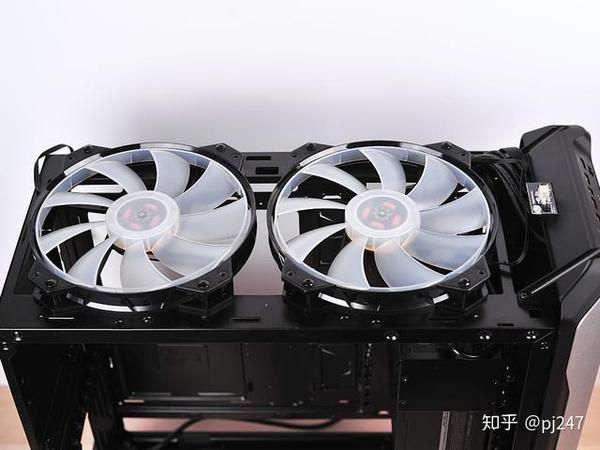

▼还可以在顶部安装两个风扇以排出空气（我将其倒置安装）。

SL600M模块功能简介

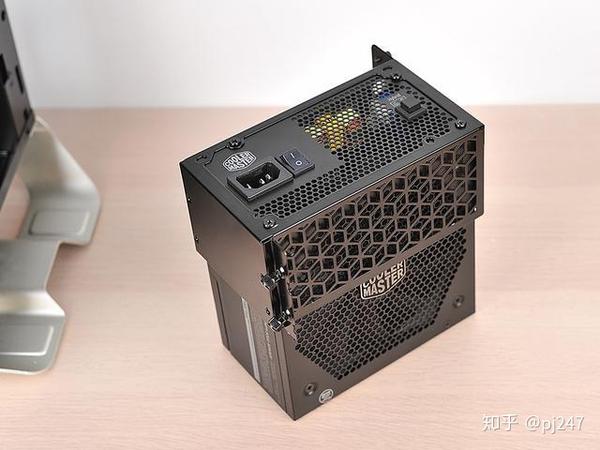

▼要在演示期间安装电源，请首先安装方形电源架。该机架支持方形安装。如果风扇面向机箱内部，则最好不要安装外部电源盒。

▼方形电源架通过带扣和翼形螺钉固定，可以上下调节以选择电源安装的高度。

▼如果在顶部安装360冷排，则电源不能安装在最高点，需要向下调节。

▼尽管机箱的高度很高，但页边留在了底部。冷行仍安装在外部，并且在宽度上留有余量，以免与主板安装冲突。

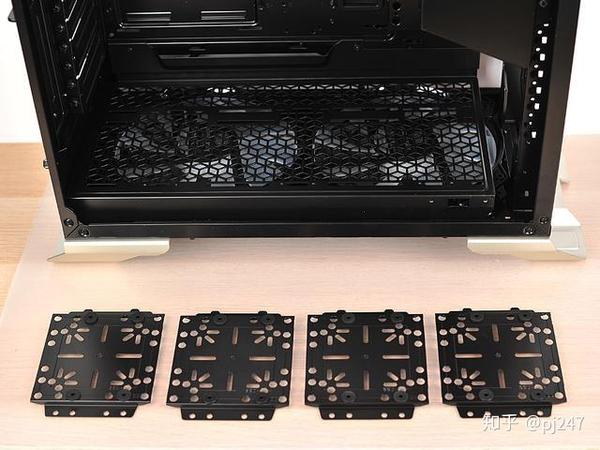

▼硬盘架带有4个，其中有很多孔可以安装不同的东西。

▼安装3.5英寸硬盘可以用螺钉固定。

1）如果安装硬盘，则正面下部是一个不错的选择。如果安装在上部，则会阻塞电源的进气口。当然，如果电源的进气口朝内（您不能安装外部电源舱），则可以避免此问题。

2）位于背面，但3.5英寸硬盘驱动器的外观较矮，将其置于显眼位置有点难看。

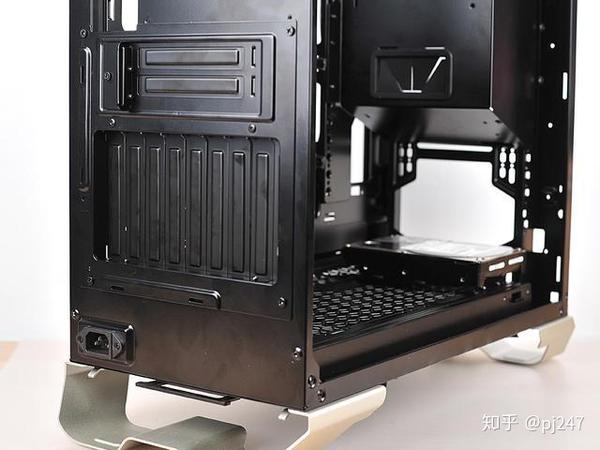

3）3.5英寸硬盘驱动器已安装在电源仓中。

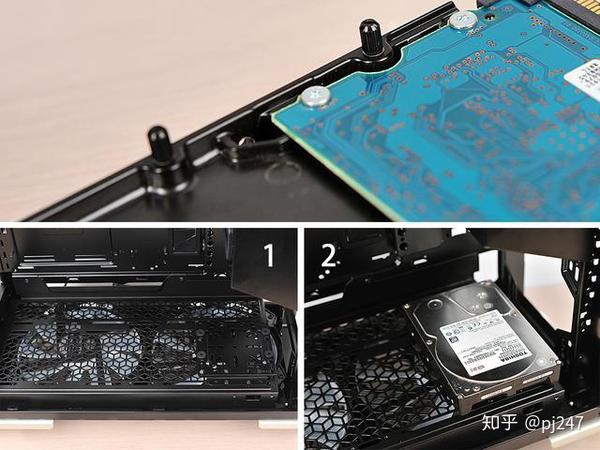

附件中有这样的金属柱，可以将其安装在硬盘的螺孔中。

1）硬盘架可以安装在底部，最多可以安装3个，但是如果安装在这里，则会阻塞大部分风道。

2）然后可以通过易于插入和拔出的金属棒和橡胶圈固定硬盘。不建议将这种方法用于悬挂安装，毕竟没有牢固的螺钉安装

▼2.5英寸硬盘驱动器只能安装这种金属棒。也可以选择安装方向（水平和垂直方向）。

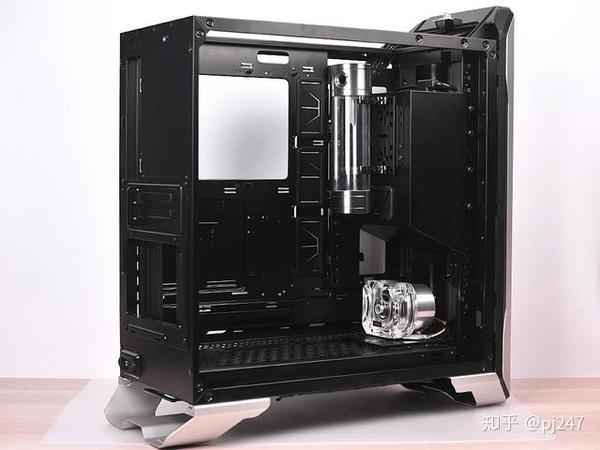

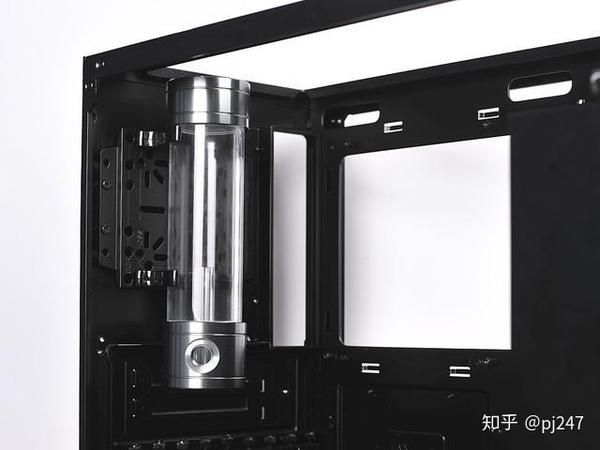

▼该架子的原因是它可以在拆分的水冷却配件中安装许多其他物品，例如水箱和水泵。条形通道配有水冷配件。但是，如果可以使用圆形通道，也可以使用原始的橡胶垫来减震。

▼此架子对于水泵和水箱的安装非常有帮助，并且非常灵活，可以方便地设计各种水冷却方案，但是我没有为此安装选择分水冷却

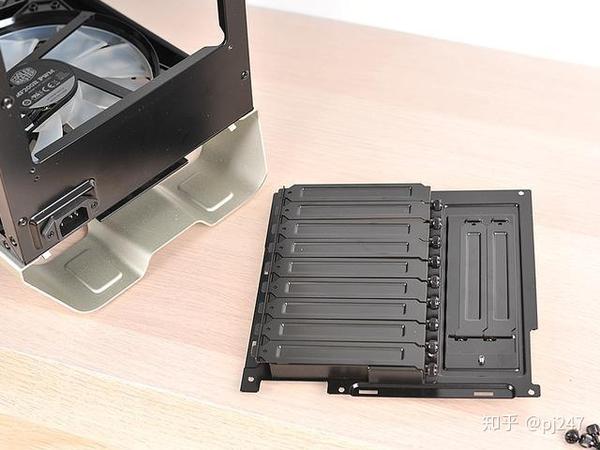

▼PCIe扩展架可以卸下

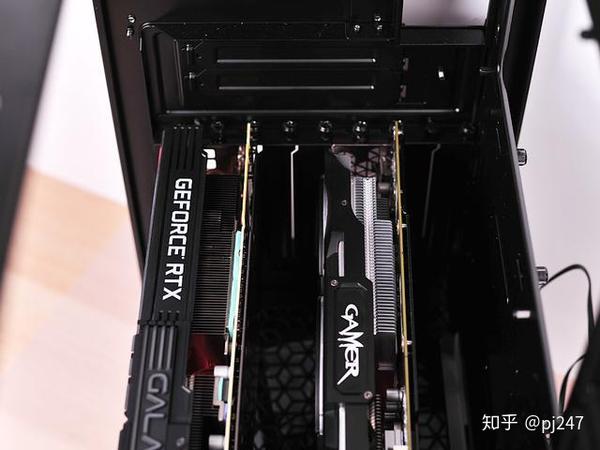

▼选择90度然后安装，您可以垂直安装双卡，也可以选择单卡的安装位置。

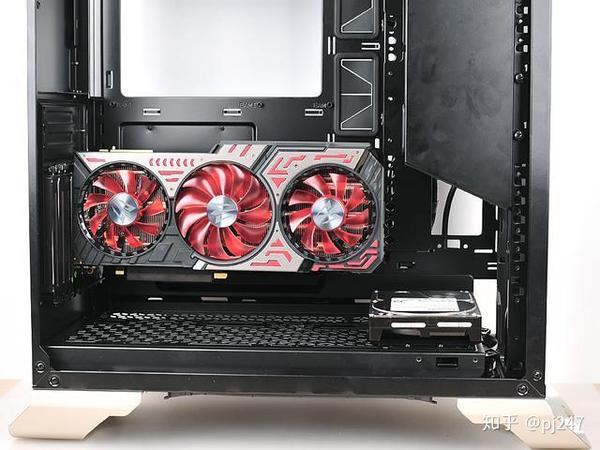

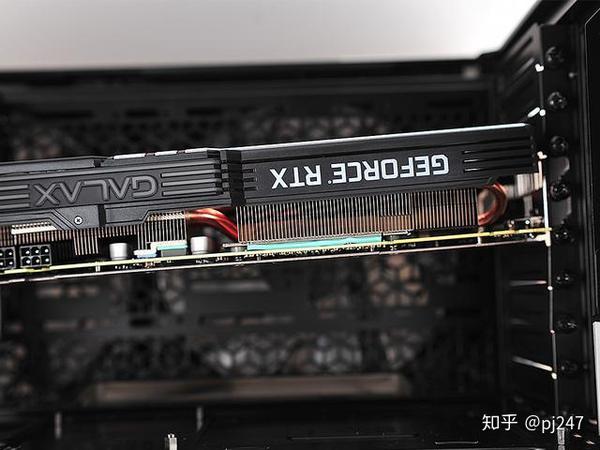

▼我的图形卡长度为310mm，并且没有冲突问题。实际上，只要您避开电源盒，就可以支持更长的图形卡安装。

▼由于没有提供图形卡适配器（延长线），并且暂时在官方网站上没有这样的附件，如果仅使用PCIE螺钉进行固定，则图形卡显然会有点摇摇欲坠。

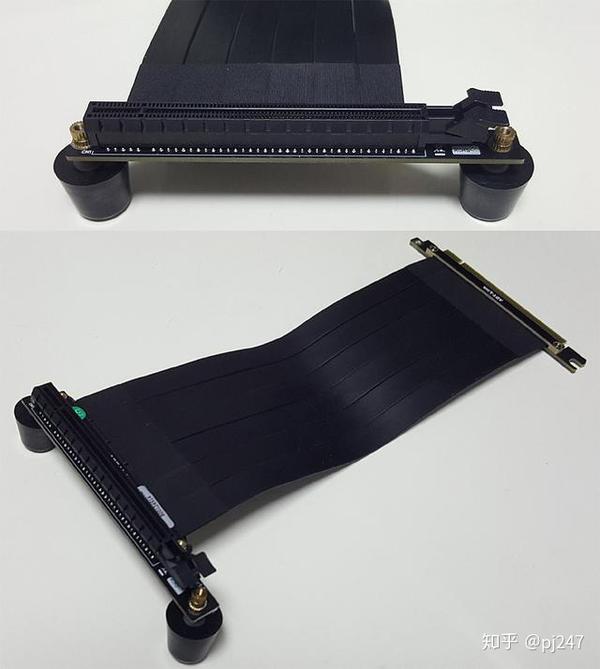

▼通用TB有解决方案，但价格并不便宜。

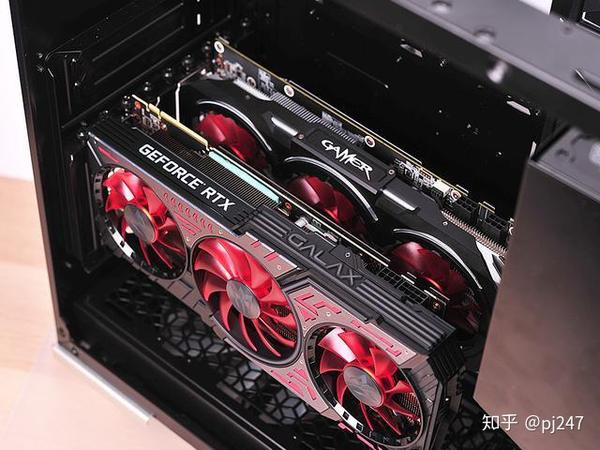

▼当两个图形卡垂直安装时：由于两个图形卡的中间会有风，这将大大减轻主图形卡的温度压力（延长电缆应阻塞主显风）。

人体感应USB背光

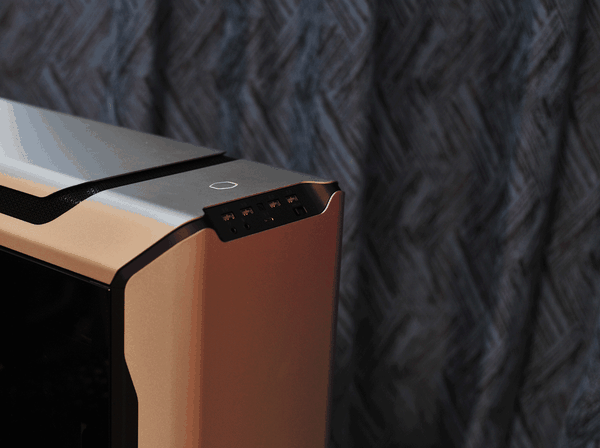

▼最后，我将介绍一个有趣的事情：人性化的前置USB背光使SL600M的存在感大大增强。

摘要

上面的分析都是纸上谈兵，欢迎大家讨论这种风管的实际效果，让我们等到完成机器安装和测试！

优点：

1）玻璃侧板+铝板，整机简单，价值高。

2）机箱中的许多位置都可以灵活调整。选择的自由。

3）垂直风道结构已针对显卡进行了优化。

4）硬盘架，具有许多安装位置选择，也非常适合安装水箱和水泵。

5）使用较厚的材料，所以不用担心。

6）感应式前置USB背光提供了更多的技术感

缺点：

1）一侧板是普通钢板，与整体样式不符。

2）这种垂直风道可能对CPU散热（空气冷却）部分不是很友好。

3）没有配备图形适配器卡（扩展电缆）。
