解决方案：图形卡着色器的GPU存储结构概述（以及与着色器的关系的猜想）

一、前言

本文是上一篇文章的续篇。在上一篇文章中，我们主要介绍了《 OpenGL ES3.0编程指南》的一些阅读经验。今天的文章，我主要关注GPU，简要介绍GPU的存储结构，同时粗略估计着色器中各种变量的对应位置。

凌霄：《 OpenGL ES3.0编程指南》阅读说明

二、关于GPU

我不想写更多有关GPU的信息。毕竟，我不是那么。我再次推荐该博客，我认为它写得很好。

深入的GPU硬件体系结构和运行机制-0向往0博客园。''

但是，由于我们主要在下面讨论存储结构，因此让我们发布nVidia图形卡的体系结构。

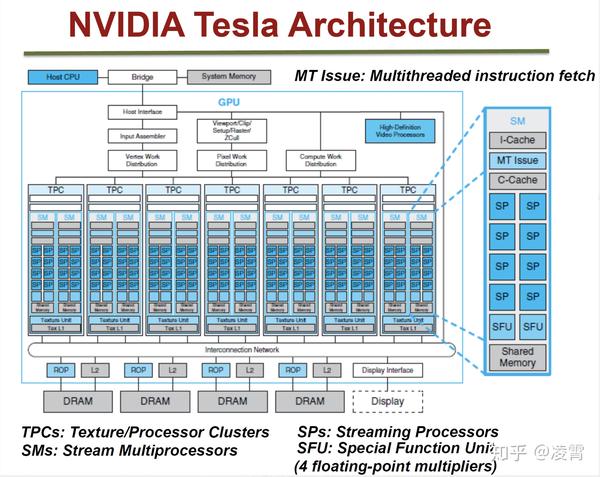

1，特斯拉的建筑

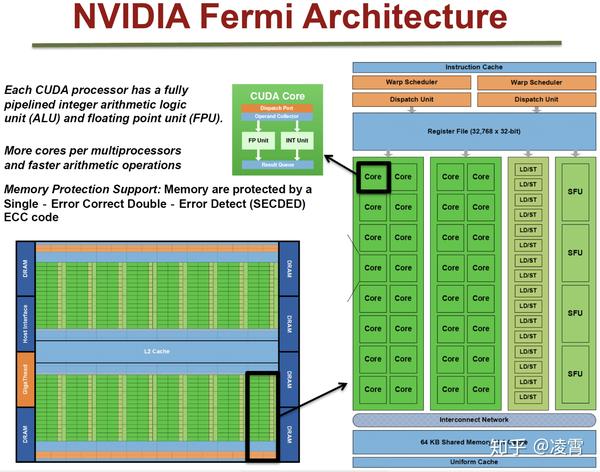

2，费米的建筑

3，麦克斯韦的建筑

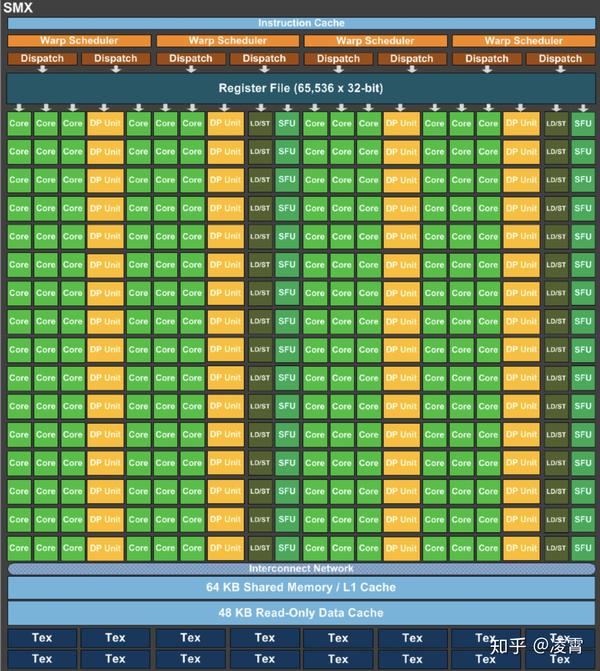

4、开普勒的体系结构

5、图灵的体系结构

总而言之，从2008年的Tesla架构到2018年的Turing架构，nVidia确实值得成为GPU行业的领导者，并一直引领着该行业的发展。

在过去的十年中，特斯拉（Tesla）架构的计算能力为1.x，费米（Fermi）架构的计算能力为2.x，开普勒（Kepler）架构的计算能力为3.5， Pascal架构的计算能力为6。Turing架构据说是Pascal架构的计算能力的25倍。开发的速度确实越来越快。

通常来说，评估GPU有两个标准：

1，单精度浮点数计算能力，双精度浮点数计算能力；

2，数据传输带宽

对于嵌入式系统的GPU，功耗将会增加。

那么，影响这些指标的核心技术点是什么？我个人认为以下几点：

1。芯片设计的架构，例如Tesla，Pascal和Turing； （注意，这些都是IP，是赚了的钱）；

2。当时的设计过程受到当时芯片行业的生产和设计能力的限制；这通常会影响芯片上集成的计算单元数量的上限。从上图中可以看出，计算单位增加了一倍，受设计过程的影响。

3，新的数据传输技术，例如Pascal架构引入了NVLink技术，NVLink技术可以支持多个GPU之间或CPU与GPU之间的通信，可以提供相当于PCI-E带宽5倍的通信速率，两倍方式通信带宽可以达到160GB / S。

4。存储技术和存储体系结构的变化。毕竟，您运行得越快，就需要数据就可以运行，否则就什么也没有运行。因此，GPU设计了独特的存储层，而分层存储的使用是性能优化的关键。

三、GPU存储结构

CPU存储单元包括全局存储，纹理存储，常量存储，共享存储，本地存储和寄存器。此外，CPU端（主机端）存储类型（页面锁定存储[固定存储]和可分页存储[可分页存储]）以及CPU和GPU的通信接口和通信方法也将影响GPU程序执行的性能。

一般情况下，下表组织起来以说明GPU存储的基本信息。

GPU存储结构基本信息的比较

注意：寄存器的访问速度，表中给出的值为0.19，稍后会有评论说这是不正确的，并给出了解释。对于寄存器访问，一个操作至少需要一个时钟周期，并且延迟不能小于1。估计吞吐量/带宽（例如0.25clk / Byte或4B / clk）小于1。我认为这种解释是很合理的。在CUDA（即集成GPU），GPU和CPU位于同一芯片中，因此它没有自己的物理存储设备，而是共享CPU的存储空间，即，统一内存架构（统一存储架构），通常从CPU内存中划分为GPU的本地内存；另一种类型的图形卡称为专用图形卡（专用GPU），例如Nvidia和AMD生产的GPU属于此类，它们全都有自己的物理存储设备，这是我们日常生活中最常用的GPU类型。无论哪种GPU，它都有自己的地址空间集，该地址空间集独立于CPU的虚拟内存地址空间。 GPU地址空间的管理是通过内核模式驱动程序完成的，例如Windows上的KMD（内核模式驱动程序）

对于集成GPU，由于GPU和CPU位于同一芯片中，因此GPU和CPU通常共享总线。除了GPU自己的本地内存外，有时还需要在CPU和GPU之间共享一些数据。例如，在渲染期间，CPU将顶点数据放入主存储器中，以供GPU使用。由于主存储器的内容对于GPU不可见，因此GPU无法直接访问这些数据。为了允许GPU访问CPU主内存的内容，业界已引入一种称为GART（图形地址重映射表）的技术。 GART是I / O内存管理单元（IOMMU）。坦率地说，它是一个内存地址映射表，可以将CPU的内存地址重新映射到GPU的地址空间，以便图形卡可以直接访问（DMA，直接内存访问）。 ）主机系统内存。 （固定内存）

相反，CPU如何访问GPU的存储空间？由于集成GPU的存储空间是主内存的一部分，因此通常很小。操作系统可以将GPU的整个存储空间映射到CPU的地址空间。但是对于专用的gpu，此方法是不够的，因为独立显卡的视频内存通常更大，并且32位OS的整个地址空间仅为4GB。因此，独立显卡具有与集成GPU不同的地址空间映射机制来解决此问题。一种更常见的方法是将部分GPU存储空间映射到CPU的地址空间。典型大小为256MB / 512MB。该地址空间将通过PCIe栏获得CPU可见的地址空间。最新的PCIe支持调整大小条技术，并且支持该技术的GPU可以动态调整映射区域的大小。

引用来自：

GPU体系结构（二)：GPU存储系统-DeepDream-Blog Garden五、OpeGL中的一些想法

一、数据传输部分

OpenGL用来更新数据的常用函数家族是：glBuffer * Data和glMapBuffer *。更准确地说，当CPU需要更新数据以供GPU使用时，顶点数据的更新，纹理数据的上载等需要将数据从CPU传输到GPU。此过程称为流。传输数据有两种方法：

l glBufferData / glBufferSubData

通过这两个功能，您可以将数据从主内存复制到固定内存。复制完成后，将启动异步DMA（直接内存访问）传输，将数据传输到GPU，然后将该函数称为Return，一旦函数返回，则可以进行任何处理，修改或删除原始CPU主存储器中的数据。

l glMap * / glUnmap *

通过映射传输数据，可以获得指向固定内存的指针，可以通过该指针将主内存上的数据复制到固定内存，然后调用glUnmap通知驱动程序您已完成数据更新。这样，它看起来与上面的glBufferData / glBufferSubData相同，但是您可以获得更多控制权。

此示例中的固定存储器是CPU存储器上专用于GART的存储区域。 DMA传输是通过上述PCIe栏实现的。我了解GPU存储系统并使用图形API进行渲染和绘制时，我们可以清楚地了解数据的属性和流向，以避免不必要的错误和性能损失。

二、均匀变量

对于统一变量，我认为它对应于常量内存。这些统一变量在着色器执行期间是不变的，并且完全有可能将它们放入常量内存中。至于OpenGL的映射方式，这部分数据是否直接传输到常量内存中，我对此并不十分清楚。

三、均匀变量块

此块和统一变量也应放在常量存储器中。但是，由于可以共享统一变量块的内容，因此该块也可能存在于共享内存中。当然，也许可以根据用法将OpenGL放置在不同的位置；

四、缓冲对象

这部分应该首先获得全局内存，然后根据使用情况，GPU将根据执行的着色器或相应的共享内存逐渐进入所有级别的缓存。

五、纹理

这必须是纹理内存。

六、与CPU通信的数据，例如从GPU渲染的RenderTexture，必须返回给CPU使用。

此部分应该位于固定内存中，以促进CPU和GPU之间的数据交换。这意味着在创建纹理时，还可以分配固定的内存，以便可以将帧缓冲区对象中的颜色附件附加到此缓冲区。

以上是我的初步猜测，但是在与XZiar讨论之后，我认为RenderTexture应该仍在Global Memory中。毕竟，它一次全部放入固定的存储器中，读写太难了。 GPU完成写入，然后同步到固定的内存。当然，这也有点费力。

六、结论

好吧，我终于完成了，感觉有点古板。老实说，我不确定有多少对的。毕竟，有很多事情是可以猜测的，细节还不是很明确，但是毕竟，它可以帮助我理解整个图形渲染管道。暂时让我们这样做，如果伟大的上帝拥有更详细的信息和更清晰的映射关系，请留言。
