解决方法：您可能不知道图形卡6 + 2PIN电源端口的详细信息

Pubbble Network Chassis Power Channel 5月2日，目前，CPU和图形卡是大功耗设备，它们都由电源的12V输出供电，因此电流不会太高（例如，大于60A）。图形卡的电源为6PIN或6 + 2PIN插头。当前的8条线由3条黄线+ 5条黑线组成。实际上，原始设计是4条黄线+ 4条黑线。在本文中，我们将在这里介绍一些细节。

有关电源PCIE电源的详细信息

接口定义

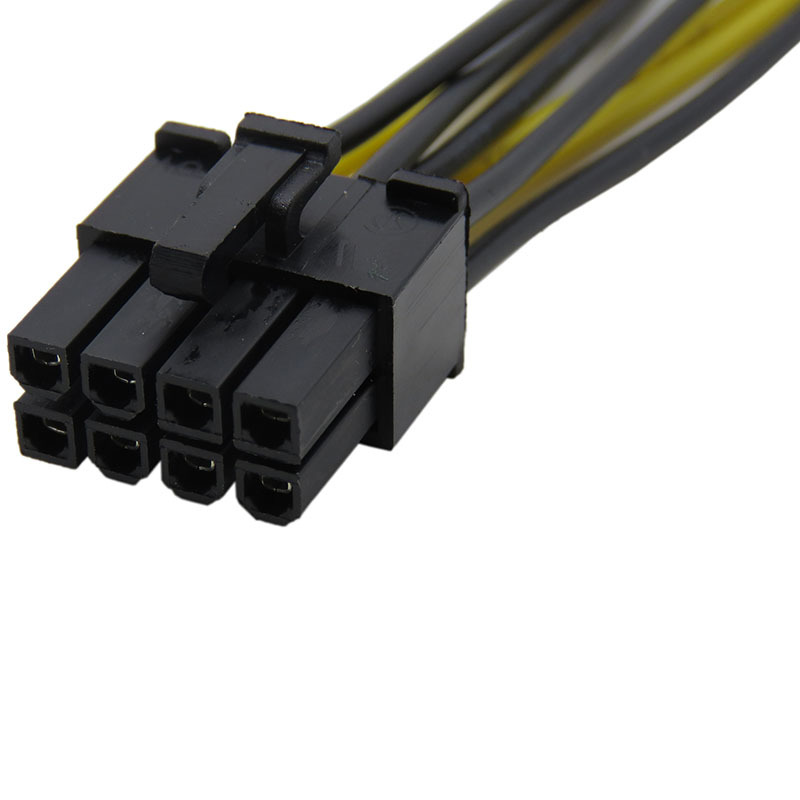

PCIE6 + 2PIN图形卡插头由5条接地线（黑色）和3条12v线（）组成，其序列号已在上图中标记。

当前，这8条线中的2条不负责电源，而是监视“插头是否已插入”。图中的6号针脚负责监视PCIE 6PIN插头是否插入。6号针脚的电压为0时，等于插入。线4负责监视6 + 2PIN或8PIN线是否插入。当针4的电压为0时，等于插入。

因此，有时如果电源上只有两个6PIN插头，但是图形卡确实需要每个6PIN和6 + 2PIN插头，我们可以使用以下方法来欺骗监视。

如何欺骗图形卡以监视电源

将图片中红色箭头的位置（引脚4）连接到任何标有接地线的位置。这样，强制将针脚4的电压设为零，并且图形卡认为在监视时已插入6 + 2PIN电源。

当前，某些图形卡在检测到电源端口不足时会降低频率，而某些图形卡会直接发出警报+警报。如果迫切需要，仍然几乎不可能使用两个6PIN电源来欺骗需要6PIN + 8PIN电源的图形卡，但是如果间隔太大，例如，如果只有一个6PIN，则不要以此方式欺骗图形卡，否则要么电源关闭，要么图形卡关闭。

--------------------------------------------------- ----------------------

原来的6 + 2PIN计划已不复存在

开始时，引脚4用于12V电压反馈。什么是电压反馈？也就是说，这条路的电压值会被送回电源，以便电源可以判断该值应该调高还是调低。

12V电压反馈示例

在上图中，将两根的电线（一粗一细）插入一个孔中。厚的一个负责从电源向主板供电，而薄的一个负责将该电压传回电源。这是12v电压反馈的示例。在强调电压稳定性的电源中，我们经常在24PIN接口和CPU接口上看到此反馈线。

在设计之初，第6 + 2PIN的第四个引脚用于反馈其他三个12V电源，但是当时电源制造商不支持此规范。它们仅用于添加有关24PIN和CPU电源的反馈。拒绝在图形卡的电源上进行此类调整，最后第4针受到损坏。如果没有妥协，我们当前的6 + 2PIN电源连接器也应该看起来像4根黄线+ 4根黑线。

--------------------------------------------------- ---------------------

PCIE电源端口可以提供多少电量

英特尔®ATX 2. 31和EPS 2. 92电源设计指南要求这三根导线的厚度必须细至18AWG，并且每根18AWG导线可以连续传输大于10A的电流（取决于每根导线的标准）公司，从14A-16A）。 3条12v线的6 + 2PIN连接器可以连续提供至少360瓦的功耗，并且6 + 2PIN连接器的标称传输功率为150瓦，因此裕量仍然很大。

一些大功率电源都使用16AWG规格电线

对于PCIE 6PIN，理论上两根18AWG 12V电线的功耗也远远超过标称值75瓦。因此，电源低于500瓦的6PIN插头很少使用高于18AWG规格的电线。

摘要：

一、 PCIE 6 + 2PIN电源连接器的第6针负责监视是否插入6PIN插头，而第4针负责监视是否插入6 + 2PIN插头。

二、您可以使PCIE连接器的第4针与地线短路，以欺骗图形卡的插头监控（谨慎使用）。

三、 4号针最初设计为不监视插入状态，但可以进行12v电压反馈，但未实现。

四、不带PCIE电源的图形卡最大功耗：75W

具有1个PCIE 6PIN的图形卡的最大功耗：75瓦+ 75瓦= 150瓦

具有2个PCIE 6PIN的图形卡的最大功耗：75瓦+ 75瓦+ 75瓦= 225瓦

具有1个PCIE 6 + 2PIN的图形卡的最大功耗：75瓦+ 150瓦= 225瓦（很少见）

有一个PCIE 6PIN和一个6 + 2PIN图形卡。最大功耗：75瓦+ 75瓦+ 150瓦= 300瓦

具有2个PCIE 6 + 2PIN的图形卡的最大功耗：75瓦+ 150瓦+ 150瓦= 375瓦。
