台式机外置显卡Y460疯狂反击，实际笔记本外置GTX650TI

改造前的准备

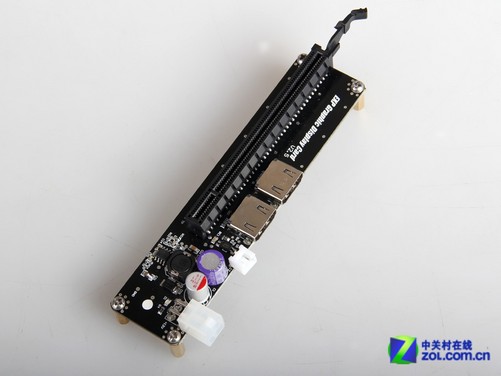

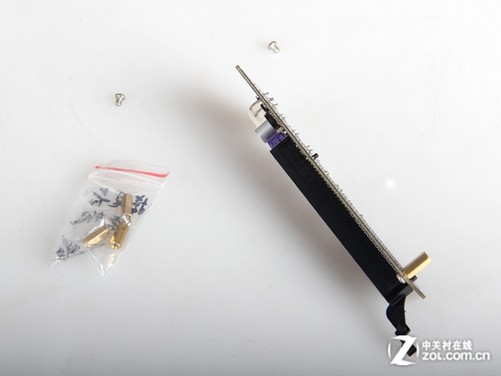

首先，在EXP GDC主板上安装4颗固定螺钉。安装后，可以在插入外部图形卡后更加稳定地放置它。

EXP GDC主板

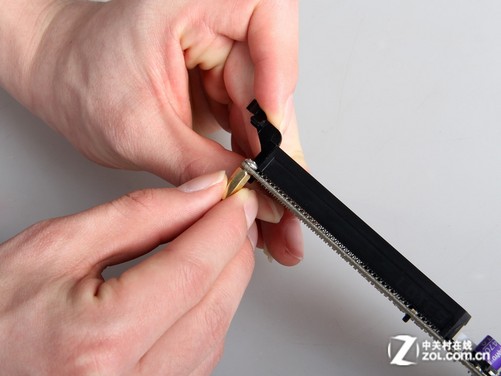

四个螺丝柱更易于安装，您无需螺丝刀即可用手将其拧紧。

EXP GDC主板安装螺丝

在安装带有4个螺柱的EXP GDC主板后，您可以清楚地看到，我手中的此设备是V 2. 5版本。让我们详细看一下做工。从电阻器和电容器的焊接来看，对于价格低廉的产品，您可以看到它虽然不能与许多大型制造商相提并论，但也相当不错！

边框特写

此PCI-E插槽用于连接计算机的图形卡！主板上有两个mini HDMI端口，这意味着该设备是双通道数据连接。这次我仅单独测试了ExpressCard端口。有兴趣的网友可以尝试使用mini PCI-E接口进行双通道连接。性能。

已连接

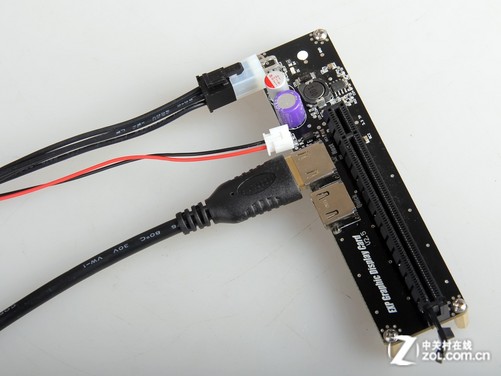

从顶部到底部将电源的4针接口连接到主板，4针电源接口，双电源线，迷你HDMI。

切换到图形卡

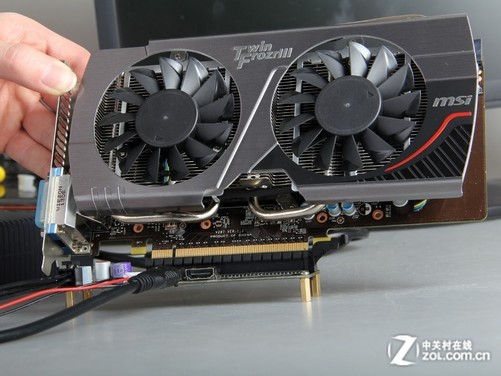

现在，您可以将大家伙，外部图形卡插入EXP GDC的主板了！注意对齐，然后猛烈插入。拍摄图形卡背面的照片。相对而言，对于像MSI这样的大型制造商来说，做工还要更高！

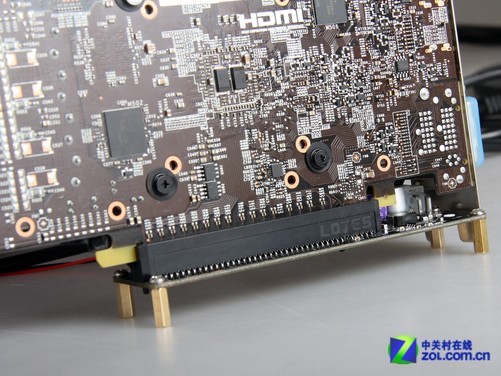

背面特写

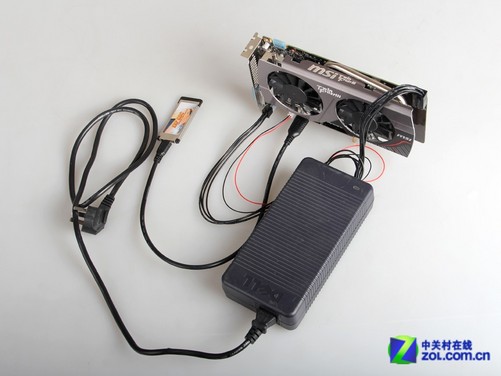

让我们对连接进行很好的了解，电源，Expresscard卡，图形卡，主板，电源稍大一些，我相信以后的版本应该有所改进。

组装完成

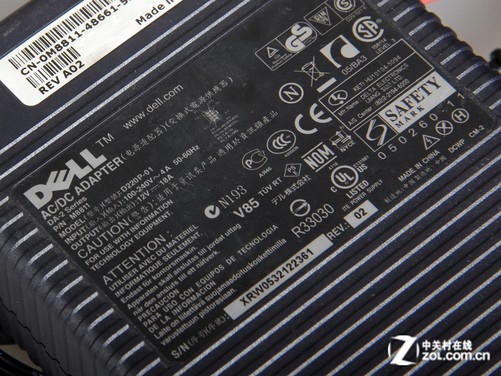

这么大的电源有多少功率？可以看出，输出功率为12V 18A，应为216W，足以满足我们外接显卡的需要！

使用Dell 216W电源

连接快递卡

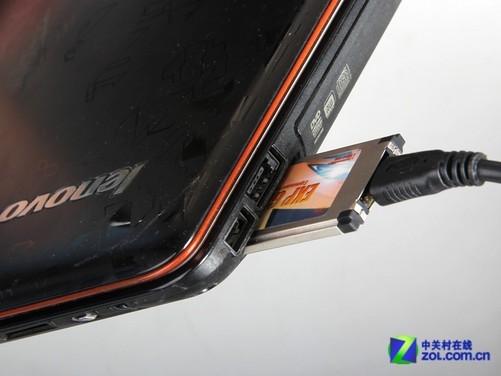

经过很长一段时间的交谈，我还没有说过，我们的ExpressCard接口在哪里？该测试笔记本以我自己的Y460为例。机身右侧的E-sata接口下方是Expresscard接口！此外，EXP GDC设备还支持mini PCI-E。许多计算机都内置了此接口，有些是免费的。您必须将其与msata界面区分开。顺便说一句，如果您不需要无线网卡，则可以将其删除，因为普通的无线网卡是mini pci-E接口。

好的，组装好硬件部分，下一步是系统设置。
