性能是图形卡的核心价格. 购买显卡时，大多数人通常只关心GPU内核和视频内存的大小. 他们不太关注图形卡的电源，但是实际上，图形卡的电源不可忽略. 如果GPU是人体的“大脑”，那么图形卡的电源就是人体的“”. 没有让“大脑”持续不断地“供血”的“”，大脑就无法运转，无论它多么聪明.

坦率地说，图形卡GPU需要的是适当的电压和持续稳定的电流. 显卡电源系统的主要功能是通过降压，电压稳定和滤波来保持GPU稳定，纯净和中等大小. 电压和电流. 那么电源部分的哪些组件在完成相关工作中起着作用？

首先，我们需要了解图形卡上使用的电源系统有三种类型，即三端稳压器电路，场效应管稳压器电路和开关电路. 现在，最常用的GPU电源部分是开关电路. . 开关电路是通过控制开关管的接通和断开的时间和比率来维持稳定的输出电压的电源系统. 它主要由电容器，电感器，MosFET场效应管和PWM脉冲宽度调制IC组成.

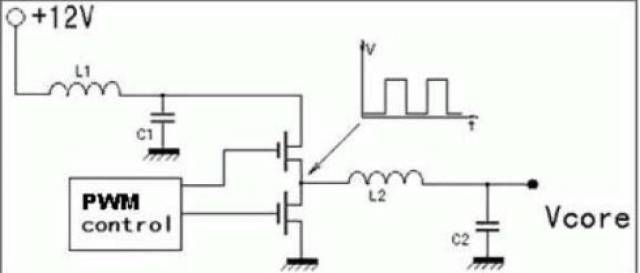

图形卡开关电路的工作原理图如下所示. 首先，图形卡从PCI E和辅助电源接口获得12V电压输出，并将其过滤到大电容之后由PWM芯片控制的电路中. 之后，由PWM控制的MosFET管进行调节，方法是: 打开上桥以关闭下桥，然后关闭上桥以打开下桥，连续运行将把12V电源降压至1.2V. 图形卡并将其输出到GPU.

经过上述处理，尽管获得了GPU所需的电压，但流出的电流却被一一断开. 此时，需要使用电感器的储能功能，大容量电感器的充放电效果会产生趋势. 线性电压最终由小容量电容器滤波以获得理想的GPU电压. 这是完整的单相电源工作流程.

图形卡的末端越高，功耗就越高. 如果制成单相电路，则需要适应大功率和大电流的组件，并且产生的热量也不容忽视. 由此造成的散热成本很高，因此多相电源供应非常方便. 多相电源具有三个优点: 一是提供更多电流；二是提供更多电流. 二，降低了单相电源电路的温度；三: 多相电源获得的核心电压信号也比单相稳定. 缺点是成本高，对布线和散热有一定要求.

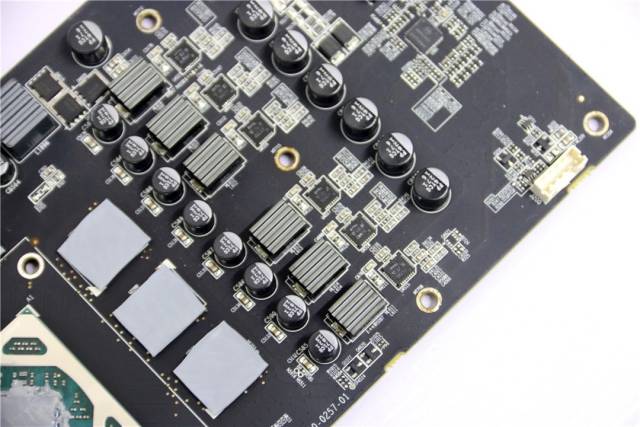

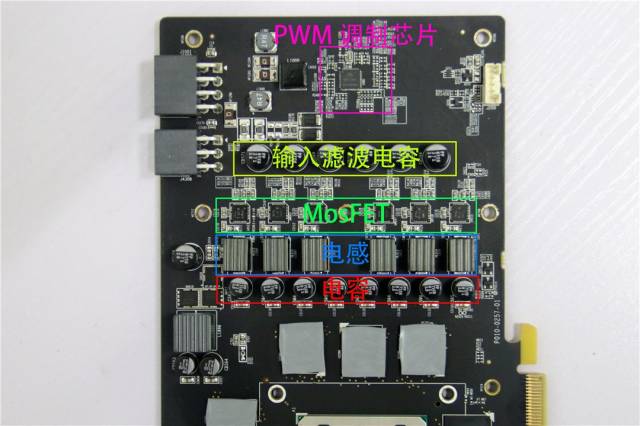

介绍了图形卡GPU电源的简单工作原理之后，让我们看看如何判断图形卡GPU电源的质量. 第一步是图形卡的电源阶段数. 一般而言，工艺越好，电源相的数量就越高. 判断电源相数的最准确方法是查看PWM芯片并根据其参数进行判断. 还有一种更适合小白的方法. 一相电源通常只有一个电感器. 小白可以通过计算电感来判断电源相数.

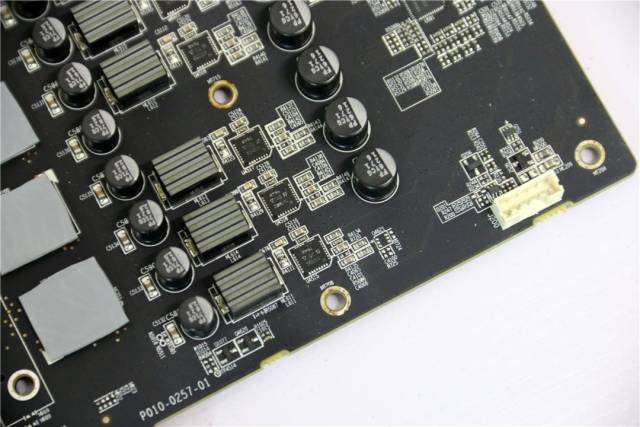

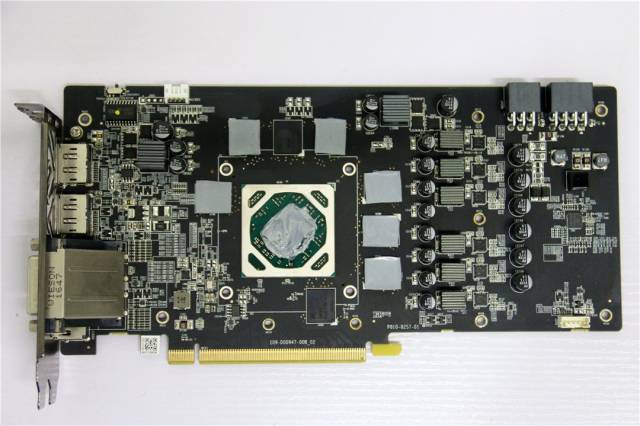

第二步，看一下电感和电容. 电源系统中最不可忽略的组件是电容和电感，这也是判断图形卡材料是否牢固的最明显标准. 一些低级别的制造商将使用一些较便宜的电容器和电感器. 短时间内使用它们可能没问题，但使用寿命令人担忧. 这就是某些一线显卡制造商比二线和三线制造商昂贵的原因之一. 下图是Sapphire RX 580 Ultra Platinum OC的局部视图，它使用了自己的第四代黑色菱形电感器，内部带有散热器，并采用了凹凸设计来增加散热面积. 该电容器是16K黑金电容器. 关于如何判断电感器和电容器的质量，需要相对较大的空间，有兴趣的人可以自己了解.

第3步: 研究散热. 显卡的散热器主要用于为大型发热量GPU散热，但电源模块也需要散热. 尽管图形卡使用多相电源来大大减少电源模块的发热，但为了持续稳定，一些更尽责的制造商也将耗散电源模块以确保电源模块在低温下继续运行.

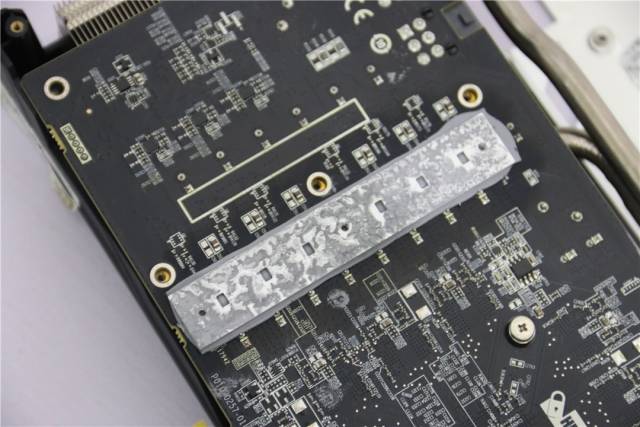

背面的蓝宝石RX 580超铂金OC感应散热

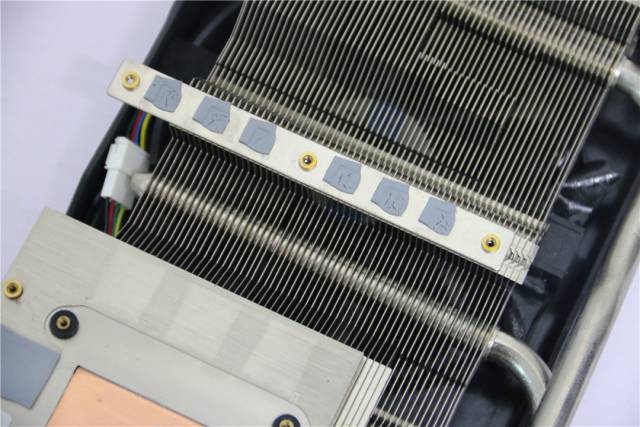

蓝宝石RX 580散热片正面MosFET场效应管的散热措施

我相信通过以上介绍，您必须对图形卡电源系统的组成和原理有一个一般的了解. 希望以后购买显卡时，请注意显卡的性能和电源. 这也是反映工艺和材料选择方面的最佳方法.
