整套解决方案：计算机硬件基础图形卡（图形卡的工作原理和功能_特性参数以及型号和位置）

视频卡（视频卡，图形卡）的全名是显示接口卡，也称为显示适配器. 它是计算机最基本，最重要的附件之一. 作为计算机主机的重要组成部分，图形卡是计算机用于转换数模信号并承担输出和显示图形任务的设备. 图形卡已连接至计算机主板，并将计算机的数字信号转换为模拟信号以在显示器上显示. 同时，图形卡仍具有图像处理功能，可以协助CPU工作并提高整体运行速度. 对于从事图形设计的人员来说，图形卡非常重要. 民用和军用图形芯片供应商主要包括AMD（先进半导体）和Nvidia（英伟达）. 当今的前500强计算机都包含图形卡计算核心. 在科学计算中，图形卡被称为显示加速卡.

图形卡的基本原理

我们可以将计算机视为一家拥有独立艺术部门的公司. 当公司员工需要艺术品时，他们会向艺术品部门提出申请. 艺术部门决定如何创建图像，然后将其绘制在图形上. 最终结果是某人的想法变成了真实可见的图像.

图形卡的主要组件是: 主板连接设备，显示器连接设备，处理器和内存. 不同显卡的工作原理基本相同. CPU和软件应用程序一起工作以将有关图像的信息发送到图形卡. 图形卡决定如何使用屏幕上的像素生成图像. 之后，它通过电缆将这些信息发送到显示器

图形卡的发展自从1981年IBM推出第一批图形卡以来，图形卡已经有了很大的进步. 第一张图形卡称为单色显示适配器（MDA），只能在黑屏上显示绿色或白色文本. 现在，新图形卡的最低标准是视频图形阵列（VGA），它可以显示256种颜色. 通过诸如量子扩展图形阵列（QXGA）之类的高性能标准，图形卡可以以高达2040x1536像素的分辨率显示数百万种颜色.

从二进制数据生成图像是一个费力的过程. 为了生成三维图像，图形卡首先需要创建具有直线的线框. 然后，它光栅化图像（填充剩余的像素）. 此外，图形卡还需要添加明暗度，纹理和颜色. 对于快节奏的游戏，计算机必须每秒执行大约60次此过程. 没有图形卡来执行必要的计算，计算机将无法承受如此大的工作量.

工作原理

一旦数据（数据）离开CPU，它必须经过4个步骤才能到达显示屏:

1. 从总线（Bus）输入GPU（GraphicsProcessingUnit）: 将CPU发送的数据发送到北桥（主桥），然后再发送到GPU（图形处理单元）进行处理.

2. 从VideoChipset（图形卡芯片组）到VideoRAM（视频内存）: 将芯片处理过的数据发送到视频内存.

3. 从视频内存（= RAMDAC，随机读写存储的数模转换器）输入DigitalAnalogConverter: 从视频内存读取数据并将其发送到RAMDAC进行数据转换（数字信号到模拟信号）. 但是，如果它是DVI接口类型的图形卡，则无需将数字信号转换为模拟信号. 并直接输出数字信号.

4. 从DAC进入监视器: 将转换后的模拟信号发送到显示器.

显示性能是系统性能的一部分. 它的性能由以上四个步骤决定. 它与图形卡的性能（VideoPerformance）不同. 如果要严格区分，则图形卡的性能应由中间的两个步骤确定. 确定，因为数据传输的两个步骤都在图形卡内部. 第一步是通过CPU（由算术单元和控制器组成的计算机的核心，称为微处理器或中央处理单元）进入显示卡，最后一步是将数据从显示器直接发送到显示屏卡.

图形卡的作用

简而言之，显示卡的功能是处理CPU发送的图像信号并将其发送到监视器. 此过程通常包括以下四个步骤:

步骤1: CPU通过总线将数据传输到显示芯片；

步骤2: 显示芯片处理数据并将处理结果存储在显示存储器中

第3步: 显示内存将数据传输到RAMDAC并执行数字/模拟转换；

第4步: RAMDAC通过VGA接口将模拟信号发送到显示器.

图形卡的主要功能是将CPU提供的指令和数据处理成可以被显示器接受的文本或图像，然后显示它们，从而为用户继续运行或提供基础. 终止程序. 用外行的话来说，当您玩大型3D游戏时，图形卡起着不可替代的作用. 显卡越高，播放3D效果越好. 如果没有图形卡，或者图形卡级别较低，则在玩3D游戏时，屏幕切换缓慢，运动失真大，感官得不到充分刺激，娱乐效果将大大降低. 描述图形卡性能的主要参数是视频内存. 当前推荐的家用计算机玩3D游戏的图形卡配置: 128MB几乎相同. 如果要求特别高，您还可以配置具有256MB或512MB显存的图形卡.

主要参数

1. 显示芯片（芯片制造商，芯片型号，制造工艺，核心代码，核心频率，SP单元，渲染管线，版本级别）

2. 图形卡内存（视频内存类型，视频内存容量，视频内存带宽（视频内存频率和TImes；视频内存位宽÷8），视频内存速度，视频内存颗粒，最高分辨率，视频内存时钟周期，视频内存包装）

3. 技术支持（像素填充率，顶点着色器引擎，3DAPI，RAMDAC频率）

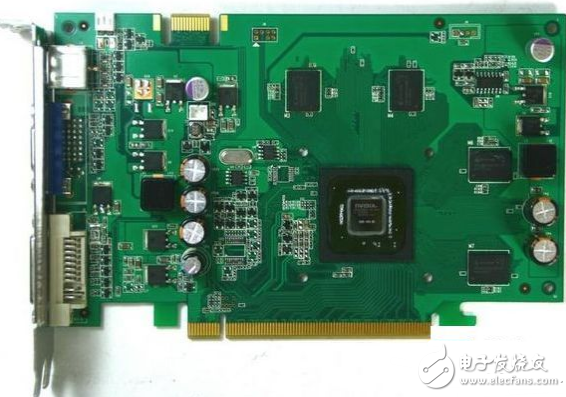

4. 图形PCB（PCB层，图形接口，输出接口，散热器）

图形卡在哪里？

根据主板类型，图形卡安装在主板的VGP插槽或PCI插槽中.

视频卡（图形卡）是显示接口卡的全名，也称为显示适配器，是计算机最基本的配置和最重要的附件之一. 作为计算机主机的重要组成部分，图形卡是计算机用于转换数模信号并承担输出和显示图形任务的设备. 图形卡已连接至计算机主板，并将计算机的数字信号转换为模拟信号以在显示器上显示. 同时，图形卡仍具有图像处理功能，可以协助CPU工作并提高整体运行速度.
