了解四个PCI-E x1 / x4 / x8 / x16插槽之间的区别，这对将来的维护具有重要意义

1. 现在，PCI-E插槽已成为主板上的主要扩展插槽. 它主要集中于四个PCI-E x1 / x4 / x8 / x16. 什么功能？

具体角色是:

1. 图形卡将使用PCI-E插槽. PCI-E 3.0 x16可以满足任何高性能图形卡的需求.

2，独立声卡，独立网卡，USB 3.0 / 3.1接口扩展卡，RAID阵列卡，PCI-E SSD，mSATA SSD，m.2 SSD，M.2无线网卡或其他M.2接口设备和其他硬件所有设备都可以插入PCI-E插槽，因此制造商将为其安装足够的PCI-E插槽，以确保自己产品的扩展能力并满足播放器的需求，例如采矿或多屏输出.

两个. 现在，主板上有四个主流PCI-E插槽: PCI-E x1 / x4 / x8 / x16. 有什么区别？

1. PCI-E x16插槽的总长度为89mm，具有164个插针. 主板外部有一个卡口. 16x分为两组. 较短的插槽有22针，主要用于供电. 142个长时隙，主要用于数据传输，具有16个通道带来的高带宽.

PCI-E x16插槽，主要用于图形卡和RAID阵列卡等. 该插槽具有出色的兼容性，并且可以与x1 / x4 / x8设备向后兼容. 可以说PCI-E x16插槽是PCI-E的通用插槽.

由于PCI-E x16插槽通常用于图形卡，因此它直接连接到cpu处理器，并且在物理位置上直接靠近cpu，因此图形卡和处理器之间的数据交换可以减少延迟，从而可以充分发挥系统性能.

2. PCI-E x8插槽的总长度为56mm，具有98个插针. 与PCI-E x16相比，主数据引脚减少到76，而短电源引脚仍然是22.

出于兼容性考虑，PCI-E x8插槽通常被处理为PCI-E x16插槽，但是只有一半的数据引脚有效，这意味着实际带宽仅为实际PCI-E x16插槽的一半. 您可以观察到主板的接线，x8的后半部分没有电线连接，甚至引脚都没有焊接.

事实上，除了旗舰主板可以提供多个真实的PCI-E x16插槽外，主流主板也只能提供一个真实的PCI-E x16插槽，这是最接近CPU的插槽. 第二和第三个PCI-E x16插槽主要是PCI-E x8甚至是x4.

3. PCI-E x4插槽的长度为39mm，这也通过减少数据引脚在PCI-E x16插槽的基础上实现. 它主要用于PCI-E SSD固态驱动器，或通过安装在PCI-E转接卡上的M.2 SSD固态驱动器使用.

PCI-E x4插槽通常由主板芯片扩展，但是随着cpu内部PCI-E通道数量的增加，一些高端主板现在可以开始提供直接连接的PCI-E x4插槽到CPU. 用于安装PCI-E SSD固态驱动器.

为什么在主板上找不到PCI-E x4插槽？实际上，它以M.2接口的形式出现.

但是，与PCI-E x8插槽一样，PCI-E x4插槽也具有兼容性. 现在，大多数组件都制成了PCI-E x16插槽，或者扩展到了M.2接口以安装M .2 SSD，M.2无线网卡或其他M.2接口设备，剩下的扩展卡都留了下来. 到PCI-E x1插槽.

4. PCI-E x1插槽的长度最短，仅为25mm. 与PCI-E x16插槽相比，其数据引脚显着减少到14. PCI-E x1插槽的带宽通常由主板芯片提供. 主要目的是独立网卡，独立声卡，USB 3.0 / 3.1扩展卡等将使用PCI-E x1插槽，甚至可以通过适配器电缆连接到PCI-E x1. 该插槽配有图形卡，可用于采矿或多屏幕输出.

X1用于替换原始PCI设备.

3. 四个PCI-E x1 / x4 / x8 / x16插槽的外观有何不同？

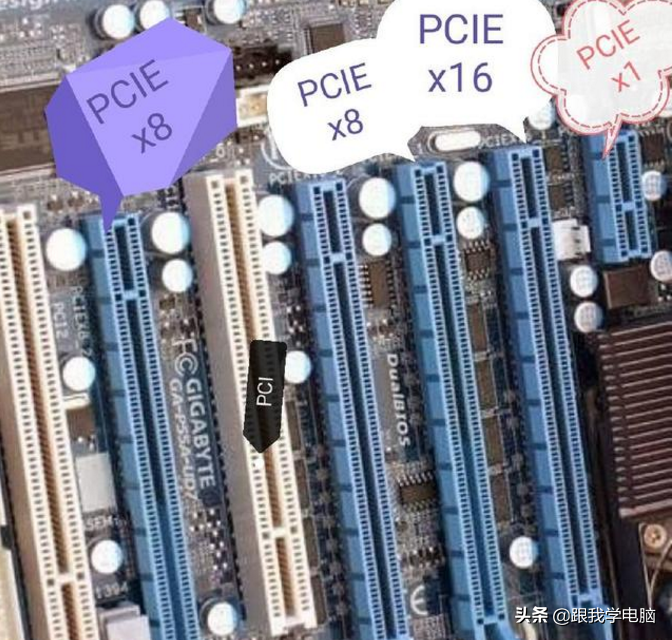

主板上的PCIE插槽通常有四个长度，最短为1倍，比PCI短4倍，比8倍长4倍，最长为16倍. 但这只是一个物理接口.

为了使长插槽和短插槽彼此兼容（物理长度兼容性以及版本兼容性（包括相互兼容的1.0、2.0、3.0）），短插槽自然可以插入到长插槽中，但是长插槽可以插入一个短插槽，这并不容易. 通常，X1仍保持其原始长度，而x4，x8和x16的长度在实际主板中都统一为x16. 只是速度不同. 多余的脚晃晃而无用. 这样，外观是统一兼容的. 仔细检查引脚是否已焊接. 通常，主板会显示PCI-E x的数量.
