将图形卡插入错误的插槽的后果是什么？ PCI

[PConline评估]我们购买的主板通常具有多个PCIE插槽. 更不用说ATX板了. 我们经常购买的MicroATX基本上有两个PCIE插槽. 这两个插槽之间有什么区别？ ？我们可以在安装时插入电源吗？让我们仔细看看.

PCI Express（以下称为PCI-E）采用了业界流行的点对点串行连接，可以提供更高的传输速率和质量. PCI-E接口根据总线位宽而变化，包括X1，X4，X8和X16. 规格范围从1通道到32通道. 较短的PCI-E卡可以插入较长的PCI-E卡中. 在插槽中使用，但是不同的规格提供不同的带宽. 由于我们每天使用的主板最容易看到PCI-E X16和PCI-EX8，因此我们将重点介绍这两个规格.

PCI-E x16和x8有什么区别？

PCI-E x16和x8之间的带宽差异

PCI-E插槽

PCI-E x16

PCI-E x8

V2.0

8GB / s

4GB / s

V3.0

16GB / s

8GB / s

PCI-E的最大影响是带宽. 其中，X16模式是X8模式的两倍. 乍一看似乎有很大的不同.

如何区分PCI-E x16和x8？

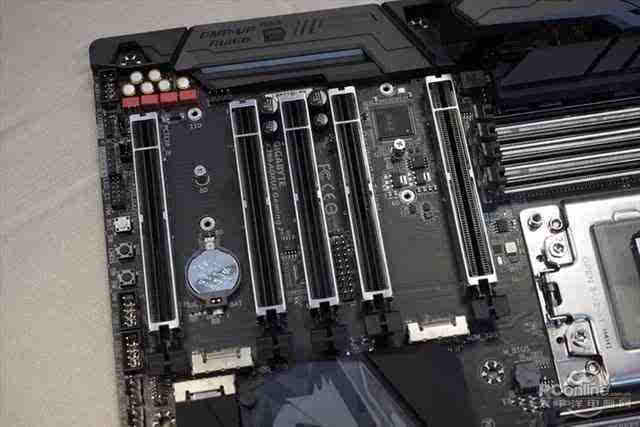

由于PCI-E X16和X8之间的带宽差异增加了一倍，您如何区分这两个插槽？现在，许多主板在PCI-E插槽上都有一个标记，让用户知道哪个插槽是PCI-E X16，哪个插槽是PCI-E X8，但是有一些例外，某些品牌以相同的方式会忽略这一点. 那么，我们如何最直接地确定PCI-E是X16还是X8？答: 插座取决于引脚.

PCI-E X16识别方法

PCI-E X8识别方法

从插槽中的针数可以知道PCI-E插槽是什么. PCI-E X16的整个插槽都有针脚，而PCI-E X8仅有一半，而PCI-E X4更少.

百科知识:

为什么大多数主板只有一个PCI-E X16？由于市场上大多数CPU内部仅具有一个PCI-E X16控制器，并且主板需要添加更多PCI-E X16，添加PCI-E X16控制芯片，因此主板的生产成本将会增加，因此仅配备主流主板使用PCI-E X16.

为什么要将图形卡插入PCI-E X8？

实际上，当我将图形卡插入第二个插槽时，有时候我真的很无助.

散热器占用太多空间

我相信使用高端平台的朋友会安装一个霸气的散热器，但Niu X散热器通常会占用大量空间，甚至会堵塞PCI-E X16插槽. 显然很无奈，然后显卡将被插入其他插槽.

非主流主板，很容易与显卡冲突

此外，为了增加主板的PCI扩展插槽，某些主板将向上设计PCI-E插槽，这很容易生产杯子. 如果您使用显示卡更长的显卡，它很容易与内存插槽甚至主板电源线发生冲突.

安装第二个插槽，以使外壳空间更合理

此外，如果将图形卡安装在第二个PCI-E上，则安装时机箱内部的布线空间将更加充裕，并且更有利于图形卡的散热.

似乎将图形卡插入第二个PCI-E具有许多优点，并且可以使安装更加容易，但是这将对图形卡的性能产生什么影响？我们立即进入评估室进行测试.
