作者: zpc

2011年3月25日，英伟达发布了新一代Card King-GTX 590.

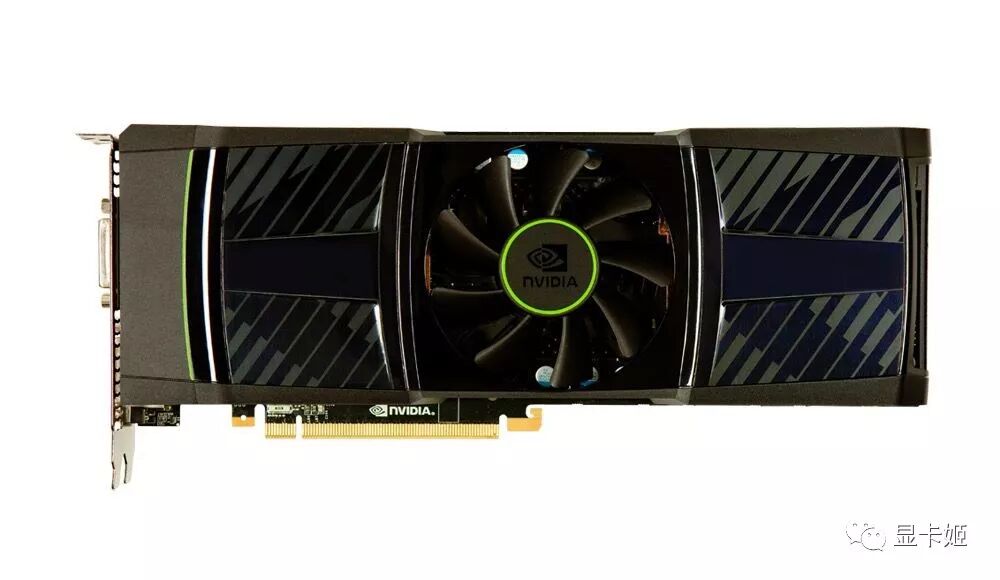

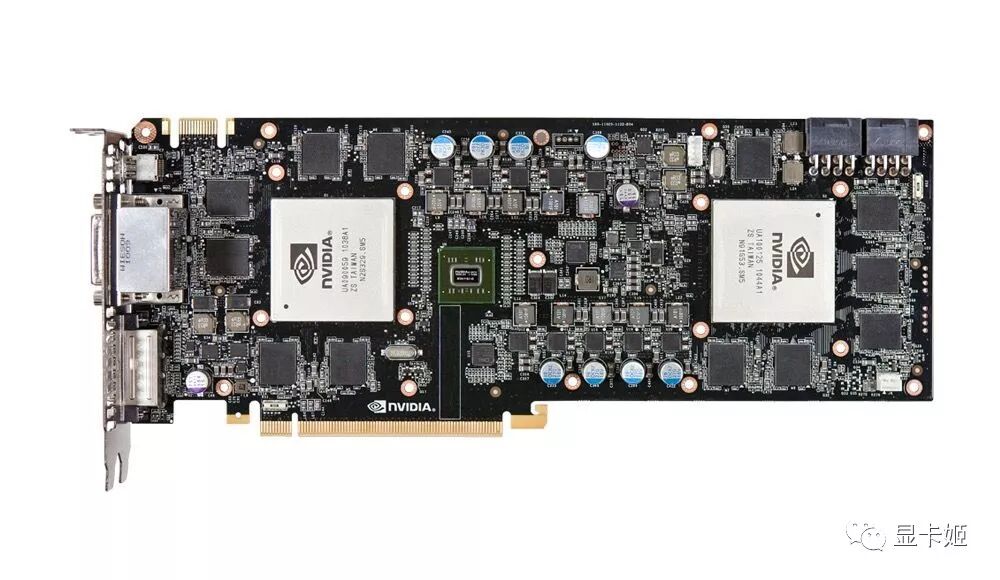

GTX 590是继GTX 295之后的新一代双核卡王. 它使用两个采用费米架构的40nm GF110-351内核. 核心频率为607MHz，与GTX580的772MHz核心频率相比降低了整整22倍. ％. 它具有1024个CUDA内核，内存频率为3414MHz，内存容量为3GB，内存宽度为384位，8 + 8引脚电源接口设计以及365W的TDP.

然而，历史总是惊人地相似. 与GTX 480一样，GTX 590在发布后不久也引起了热烈的讨论. 原因是瑞典网站SweClockers在GTX 590的超频测试中将卡烧毁. 这是传说中的“烧门”事件.

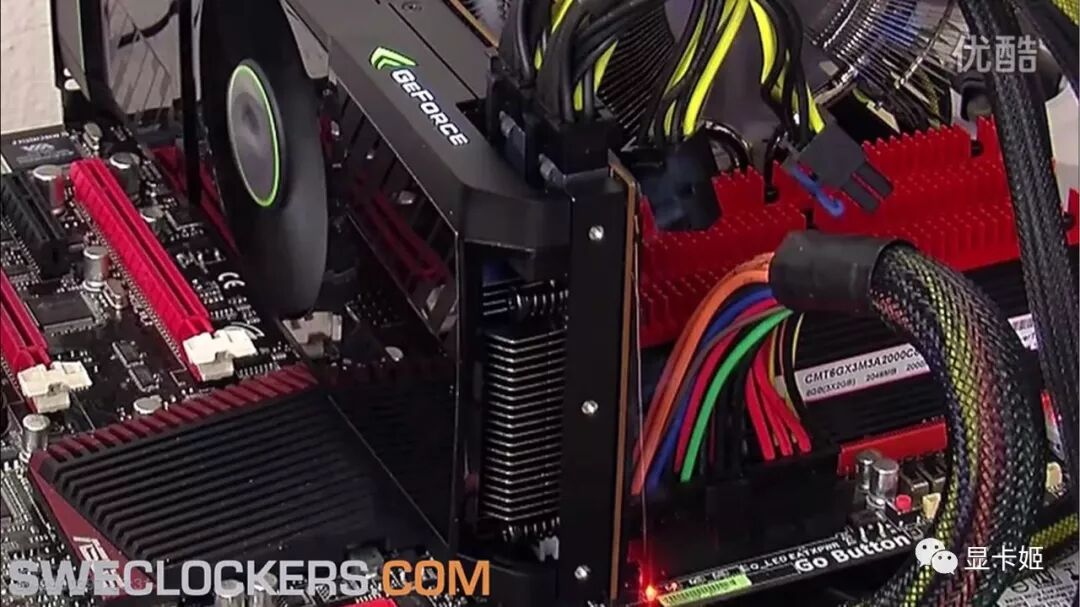

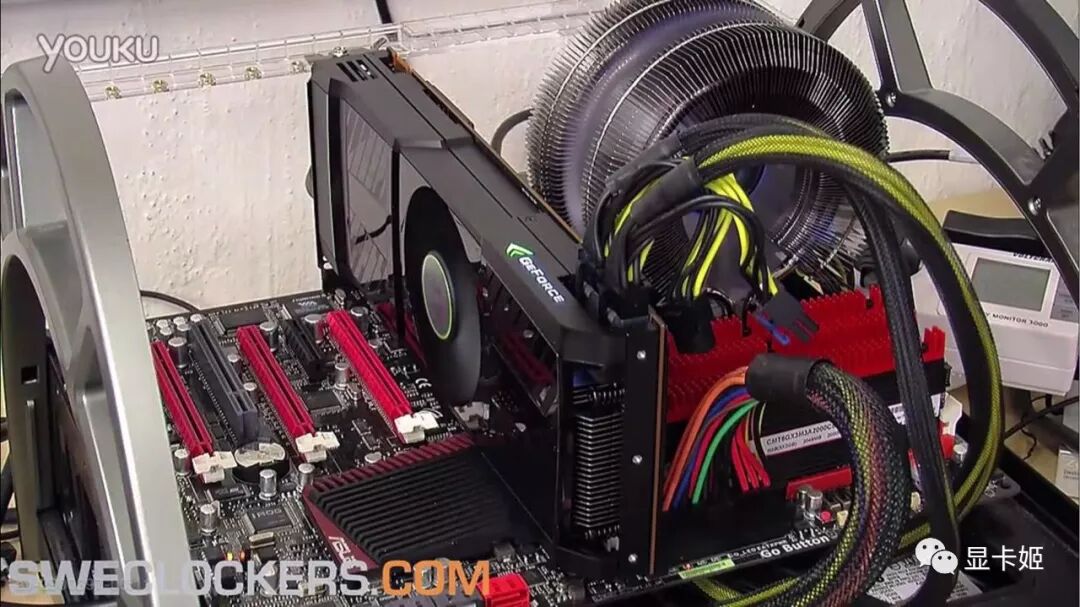

GTX 590在显卡超频过程中被审阅者烧坏. 此时，核心频率为772MHz，核心电压为1.025V.

瑞典网站SweClockers指出，卡烧伤事故的罪魁祸首是版本267.52的支持驱动程序无法避免GTX 590在超频期间持续的温度升高，最终导致显卡烧毁.

Nvidia官员也对此事件做出了回应: “一些媒体报道GeForce GTX 590烧坏了. 一个是因为电压升高到危险水平（默认为0.91-0.96V，最高电压升高到了1.2V）. V）. 这是因为驱动程序版本太旧且过压保护级别太低，请确保GeForce GTX 590在默认电压下稳定运行. 我们的第一个驱动程序版本267.84还提供了更深入的超频功能保护. ”

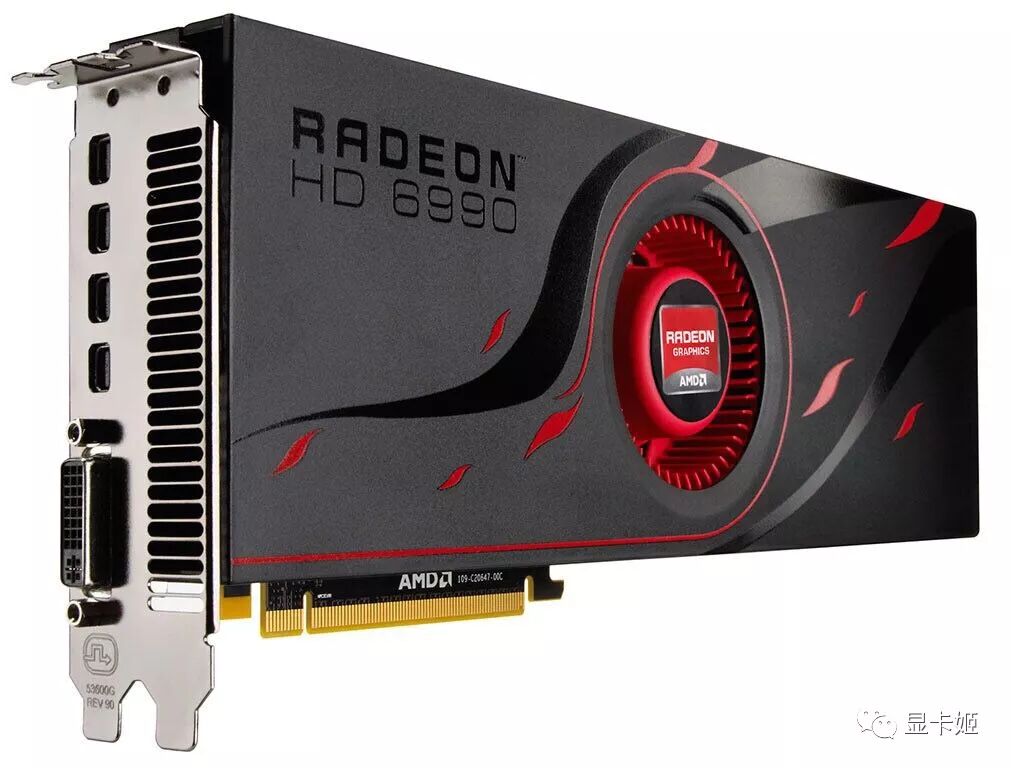

与GTX 480一样，GTX 590也是Nvidia为AMD开发的后期产品. Nvidia认为不建议继续使用性能和功耗极高的双核产品. Nvidia不想让其双核旗舰产品像HD一样由于6990的功耗和温度令人震惊，GTX 580的所有规格都得以保留，但频率却大大降低以实现比HD 6990更高的性能，但是可以有效降低与其密切相关的散热设计成本. 显然，这次NVIDIA的方法是适当牺牲性能以换取可接受的温度和功耗，因此GTX 590超频导致显卡烧坏是合理的.

GTX 590作为费米架构中最强大的双核卡之王，仍未能幸免繁荣的命运，并已成为新一代最强大的核弹，但即将到来的开普勒卡将很快占据这一位置. 国王. 替换...

挖掘图形卡的历史并显示有趣的图形卡. 我是zpc. 下一期“图形启示”见！
