HTPC的好朋友，看看GTX750Ti如何获得小包装

产品: 1GTX750Ti具有前所未有的性能/功率比

2014年2月18日北京时间22: 00，NVIDIA正式发布了基于全球Maxwell架构设计的GPU产品GeForceGTX750Ti和GeForceGTX750. 两种GPU产品均具有出色的游戏性能和前所未有的性能/功率性能. 麦克斯韦（Maxwell）架构GTX750Ti / 750不仅为游戏PC，家庭娱乐HTPC和网吧运营商带来了最理想的选择，而且还将28nm工艺芯片的每瓦性能提高到了一个新水平.

有关GeForceGTX750Ti / 750的综合性能，读者可以单击“ Maxwell令人震惊的首次亮相GTX750Ti / 750首次测试”以再次进行评测. GeForceGTX750Ti / 750最大限度地发挥了类似于“网卡”的PCB尺寸，同时以其出色的功耗性能消除了冗余的外部电源端口. 如前所述，GeForceGTX750Ti / 750必将成为游戏PC和网吧运营商（尤其是HTPC用户）的绝佳选择.

受机箱尺寸的影响，HTPC很难达到传统PC的游戏性能，用户眼中的理想HTPC需要具有以下特征:

>>精致小巧的外观: 传统的PC机壳太大，无法与客厅环境“集成为一体”，而外观小巧的HTPC可以用作客厅的一部分装饰，实用又漂亮.

>>低功耗且静音: 传统的PC硬件规格很高，工作功耗为数百瓦. 同时，为了满足CPU，图形卡和电源的散热要求，不可避免地会产生噪声污染.

>>体积小，性能强: 既要具有上述优势，又要接近传统PC的性能. 显然，这对图形卡的尺寸和性能有非常苛刻的要求，并且大多数图形卡不能满足要求.

>>价格是可以接受的: 尽管每个人都明白一分钱和一分钱的原理，但并不是每个人都能接受太贵的东西. 毕竟，您可以购买性能相似的笔记本电脑. 3000元左右，因此更合理的HTPC主机的总价不应高于4000元.

GeForceGTX750Ti

理想的HTPC的特性，外观，尺寸，功耗，静音和价格都相对容易实现，但“性能”限制了HTPC的发展. 在GeForceGTX750Ti / 750出现之前，HTPC几乎不可能考虑到所有上述特性，但是GeForceGTX750Ti / 750的出现使“几乎不可能”立即“成为可能”.

产品: 2符合HTPC定位的硬件配置分析

●根据HTPC定位分析硬件配置

与传统PC不同，HTPC需要综合考虑外观，大小，功耗，静音，性能和价格等因素. 幸运的是，GeForceGTX750Ti / 750的出现使选择变得更加容易，并且越来越多的主板制造商正在逐步增加兼容的HTPC机箱主板的研发. 总而言之，下表为我们推荐给用户的HTPC硬件配置:

HTPC硬件产品列表

>>推荐配置与实际安装的硬件型号不完全匹配的原因的说明:

1. 电源: 在推荐配置中，电源型号为Antec BP300P（300W），而实际安装的电源型号为Jinhetian Heijiang（350W），因为ZOLDIY通道在该配置中不建议使用此产品. 因此，请改用后者.

2. 内存: 出于与电源相同的原因，推荐的内存型号为AVEXIR（AVEXIR）DDR3-16004GB高级系列，而实际安装的内存型号为Samsung（SAMSUNG）DDR3-16004GB Black Samurai系列.

3. 主板: 考虑到技嘉GA-H87N-WIFI的板载WIFI功能，它还配有WIFI天线，可以摆脱网线的束缚，因此我选择了此产品. 但是，该主板的价格略高，用户也可以选择“普通MINI-ITX主板+ USB网卡”组合，这样可以进一步降低成本.

4. 显卡: 推荐配置的显卡是NVIDIA的官方纯公共版，在市场上很难购买. 但是，有一个好消息是，一些制造商已经推出了用于HTPC机壳的小型非公开版本GTX750Ti产品，我相信它们会很快与用户见面.

●HTPC主要附件规格介绍

>>机箱: Josper V3 + HTPC机箱的设计概念应与标准硬件规格兼容，同时保持机箱体积尽可能小. 机箱具有标准尺寸的MINI-ITX主板，标准尺寸的ATX电源以及标准尺寸的3.5英寸和2.5英寸硬盘驱动器. 阳极氧化铝的设计精美而优雅，与客厅的整体设计风格保持一致.

Josper V3 +铝制HTPC机箱

英特尔酷睿i3-4130处理器

处理器: 英特尔酷睿i3-4130处理器基于22纳米工艺技术，Haswell架构设计，双核，四个线程，默认主频率为3.4GHz. 该处理器集成了英特尔新的HDGraphics4400高性能核心图形卡，默认频率为350MHz，可以动态超频至1150MHz，处理器的散热设计功率（TDP）仅54W，完全满足HTPC的实际要求. 功耗.

技嘉GA-H87N-WIFI主板

板载WIFI和蓝牙模块

>>主板: 技嘉GA-H87N-WIFI主板采用MINI-ITX外形设计，结构紧凑. 电源部分采用4 + 2相全固态电容设计，但由于尺寸限制，主板仅提供2个DDR3内存插槽和1个PCI-Ex16图形卡插槽，并提供4个SATA3.0数据接口. 该主板的最大优点是板载WIFI和蓝牙模块，可以轻松摆脱网线的束缚，这完全符合HTPC产品的定位.

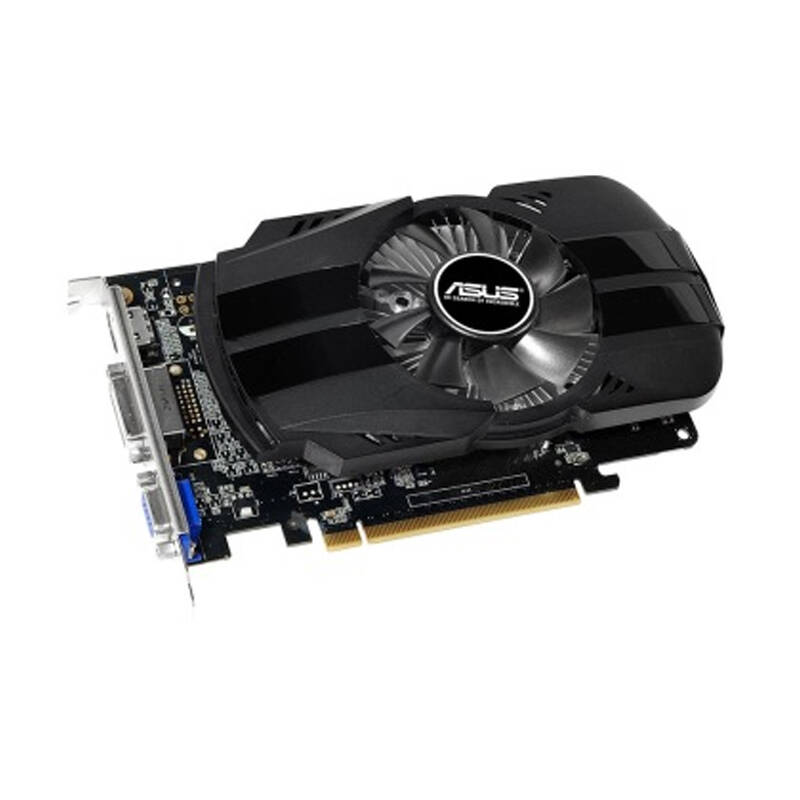

GeForceGTX750Ti显卡

>>图形卡: GeForceGTX750Ti使用基于28nm工艺技术和全新Maxwell架构设计的GM107图形内核. 图形卡具有640个流处理器，16个ROP单元和40个TMU单元. 默认核心频率为1020MHz，默认内存频率为5400MHz. 它支持GPUBOOST2.0技术. 视频输出部分采用双DVI + MiniHDMI接口和单插槽散热设计的组合. ，小巧的尺寸，出色的性能和功耗使其成为HTPC用户的绝佳选择.

产品: 3CPU /主板/图形安装教程

●CPU /主板/图形安装教程

与传统PC相比，Josberg V3 +全铝HTPC机箱的安装过程相对简单，但由于空间有限，因此必须严格按照CPU→内存→图形卡→硬盘的顺序进行安装. 磁盘→电源. CPU和内存的安装与传统的DIY安装方法完全相同. 拉动主板CPU插槽的拉杆，CPU两端的凹槽对应于主板CPU插槽的突出部分. 垂直安装CPU后，用力按下控制杆. 安装工作已完成.

安装CPU

均匀涂抹导热硅片

安装CPU散热器

安装内存

将导热硅均匀地分布在处理器的表面上，注意不要太厚，以免影响散热，将散热器的四角插头与主板上的四个孔对齐，并斜着按压这些插头并将其卡入主板的孔中，处理器散热器的安装也已完成. 安装内存时，将凹槽与主板内存插槽的凸起部分对齐，然后用双手垂直按压内存的两端. 当您听到“啪”的声音时，表示内存已安装.

安装主板I / O接口挡板

安装主板，图形卡

仍有很大的空间余量

在将主板安装到机箱之前，需要先将主板I / O接口挡板安装到机箱中，然后将主板I / O接口部件与挡板对齐，然后用螺钉将主板和四个对应的螺钉拧紧. 到机箱的孔已固定，主板的安装已基本完成. 将图形卡与主板的PCI-E插槽对齐，然后垂直向下按. 当您听到“啪”的声音时，表明显卡的金手指已完全用PCI-E插槽扣锁住了. 用螺钉将图形卡和机箱固定在一起. 工作已经基本完成.

产品: 4硬盘/电源/跳线安装教程

●硬盘/电源/跳线安装教程

我不得不说，在动手方面，作者一直都很懒惰，造成的问题是我没有发现Josberg V3 +机箱可以“在三个侧面打开”，这增加了难度安装在一定程度上，因为它只是打开了对于一个侧面板，我们需要先连接机箱和主板之间的连接，硬盘和主板之间的连接以及电源和主板之间的连接安装电源.

打开/关闭跳线音频接口

电线可以缠绕在散热器上

主板电源接口CPU电源接口

Josper V3 +机箱空间“紧凑”. 为了在有限的空间内尽可能地设计出合理的风道，布线已成为非常重要的事情. 也许应该是巧合. 当我们将机箱电缆插入主板时，该电缆可以缠绕在CPU散热器上，而不会散布在机箱中. 剩下的是主板电源接口和CPU电源接口，在电源上找到相应的接口，然后插入带有卡插槽的一侧. 这很简单.

硬盘固定孔

硬盘安装的效果

最后安装电源

Josper V3 +机箱支持3.5英寸和2.5英寸机械/固态硬盘驱动器. 请注意机箱底部的两个螺钉位置. 将硬盘的螺孔与机箱底部的螺孔对齐，然后用螺钉固定. 我仍然不知道这是否是正确的安装方式. 至少允许使用Josper V3 +机箱的标准螺钉.

安装主板WIFI外置天线

HTPC主机安装完成

完成渲染

大小有多小？

插入所有电缆后，即可安装电源. 尽管Josper V3 +机壳很小，但仍可以安装标准尺寸的ATX电源. 电源的安装方法与传统PC机箱的安装方法完全相同. 最后，我们使用螺钉将在卸下之前已卸下的机箱的侧面板固定到原始位置，然后安装主板随附的WIFI天线. 小型但功能强大的HTPC主机已安装.

关于此HTPC主机的实际游戏性能和运行功耗，我们将在不久的将来发布相关测试文章，敬请期待！

5NVIDIA GeForce GTX 750Ti详细参数

GeForce GTX 750Ti / 750最大限度地发挥了类似于“网卡”的PCB尺寸，同时以其出色的功耗性能消除了冗余的外部电源端口. 如前所述，GeForce GTX 750Ti / 750必将成为游戏PC和网吧运营商（尤其是HTPC用户）的绝佳选择.
