如何连接主板电源线？主板电源线连接图

如何连接主板电源线？主板是计算机的重要组成部分之一. 对于一些折腾的用户，不可避免地要连接主板电源线，但是它不够. 我该怎么办？不用担心，这里的编辑器为您提供了主板电源线的连接图，您可以参考以下教程！

准备工作:

主板上需要连接电源的主要组件是: 主板电源，CPU风扇电源，硬盘电源，独立显卡电源和主板跳线. 以下是详细的介绍.

主板电源线连接图:

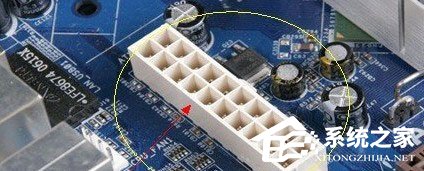

1. 首先，主板电源. 当前，大多数主板具有24PIN接口，并且电源中还具有24PIN接口. 您可以相应地插入它. 此连接具有防呆设计，因此通常不会插入错误，如下所示:

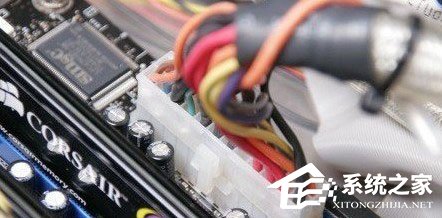

2. 连接的最终效果如下:

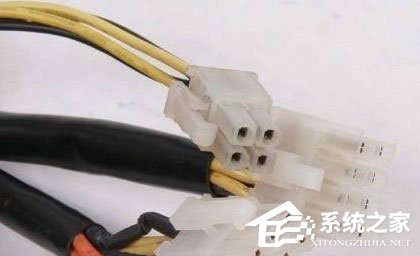

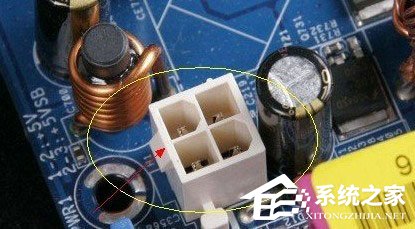

3. 主板电源连接完成后，将已安装的CPU电源4PIN接口连接到相应的插槽位置，如下所示:

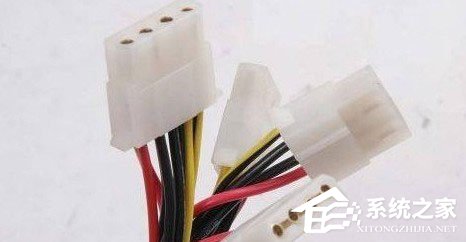

4. 下一步是硬盘电源. 硬盘电源也是4PIN接口. 电源接口如下图所示，只要连接了相应的硬盘接口即可:

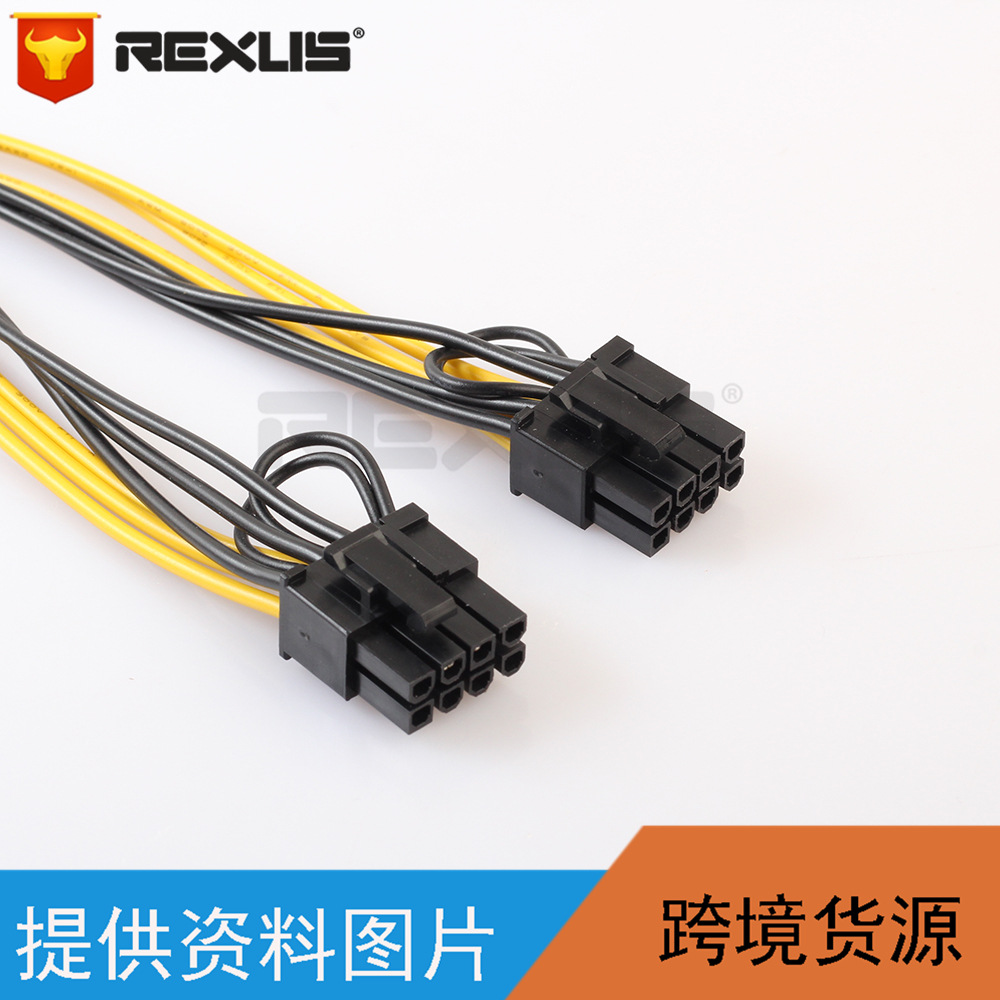

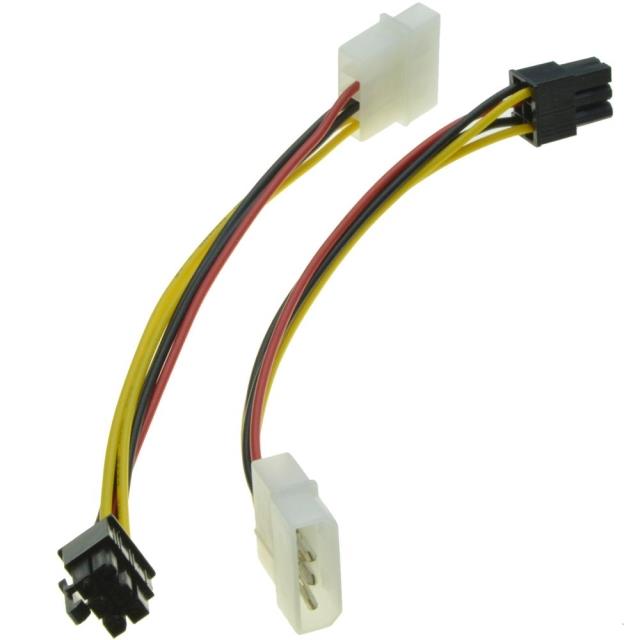

5. 如果您的计算机中安装了独立显卡，则更好的独立显卡通常需要单独的电源，而较差的独立显卡则由插入它的主板供电. 通常，需要单独电源的图形卡接口也是4PIN. 与CPU电源接口类似.

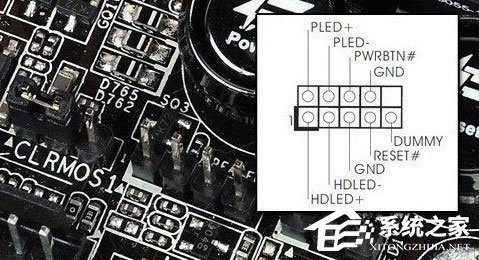

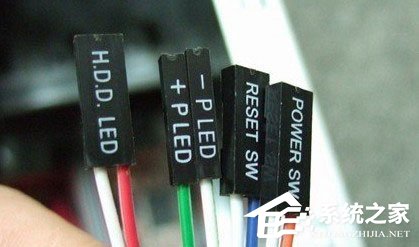

6. 最后，介绍主板跳线. 这对于许多新手朋友来说也是一个头痛的问题. 它主要涉及电源机箱电源按钮，重新启动按钮和机箱电源指示灯的连接. 连接方法如下:

7. 实际上，可以随机连接的接口主要是主板与机箱的接口. 目前，前置音频接口，USB接口和1394接口均采用非常标准的集成模块设计，永远不会错误地插入. 唯一需要注意的是前面板的开关，重新启动和开机以及硬盘驱动器指示灯.

8. 更详细地讲，在主板和机箱之间的布线中，开关和重新启动是无关紧要的，只要它们插入正确的位置即可. 不能以错误的方式插入两个灯，但如果插入不正确，则不会造成任何事故. 如果此时您不舒服，最好的方法是打开机箱盖，并在打开机箱盖时自己尝试各种插入方法. 不会造成各种事故. 请放心.

不知道如何连接主板电源线的合作伙伴可以参考编辑器编制的主板电源线连接图. 我相信您很快就能上手！
