数模转换器--tm7705

一、概述

tm7705 是应用于低频测量的2/3 通道的模拟前端。该器件可以接受直接来自传感器的低电平的输入信号，然后产生串行的数字输出。利用Σ-Δ 转换技术实现了16 位无丢失代码性能。选定的输入信号被送到一个基于模拟调制器的增益可编程专用前端。片内数字滤波器处理调制器的输出信号。通过片内控制寄存器可调节滤波器的截止点和输出更新速率，从而对数字滤波器的第一个陷波进行编程。

TM7705 只需2.7~3.3V 或4.75~5.25V 单电源。TM7705 是双通道全差分模拟输入，带有一个差分基准输入。当电源电压为5V、基准电压为2.5V 时，该器件都可将输入信号范围从0~+20mV 到0~+2.5V 的信号进行处理。还可处理±20mV~±2.5V 的双极性输入信号，对于tm7705 是以AIN（-）输入端为参考点。当电源电压为3V、基准电压为1.225V 时，可处理0~+10mV 到0~+1.225V 的

单极性输入信号，它的双极性输入信号范围是±10mV 到±1.225V。因此，tm7705可以实现2/3 通道系统所有信号的调理和转换。

TM7705 是用于智能系统、微控制器系统和基于DSP 系统的理想产品。其串行接口可配置为三线接口。增益值、信号极性以及更新速率的选择可用串行输入口由软件来配置。该器件还包括自校准和系统校准选项，以消除器件本身或系统的增益和偏移误差。CMOS 结构确保器件具有极低功耗，掉电模式减少等待时的功耗至20μW（典型值）。tm7705 采用16 脚塑料双列直插（DIP）和16 脚宽体（0.3 英寸）SOIC 封装和16 脚TSSOP 封装，。

二、特点

tm7705：2 个全差分输入通道的ADC,16 位无丢失代码,0.003%非线性

可编程增益前端增益：1～128

三线串行接口

有对模拟输入缓冲的能力

2.7～3.3V 或4.75～5.25V 工作电压

3V 电压时，最大功耗为1mW

等待电流的最大值为8μA

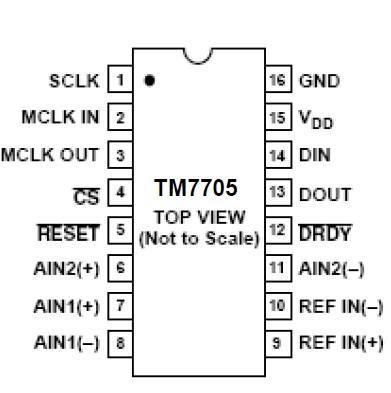

16 脚DIP、SOIC 和TSSOP 封装

主要应用于 多通道的电压或电流信号的转换,可应用于医疗\工业中的小信号,高精度的测量
