一、承上启下

上一节，我们讲到了ADC的使用，并对片内温度传感器进行了采样。在实际项目中，传感器的数量往往很多，大量的转换数据有待处理。对这些数据的移动将会给CPU带来很大的负担。为了解放CPU，让它有精力去做其他的事儿，DMA（Direct Memory Access）就可以派上用场啦~

下面的介绍摘自《Zigbee技术实践教程》：

DMA是direct memory access的缩写，即“直接内存存取”。这是一种高速的数据传输模式，ADC/UART/RF等外设单元和存储器之间可以直接在“DMA控制器”的控制下交换数据而几乎不需要CPU的干预。除了在数据传输开始和结束时做一点处理外，在传输过程中CPU可以进行其他的工作。这样，在大部分时间里，CPU和这些数据交互处于并行工作状态，。因此，系统的整体效率可以得到很大的提高。

从介绍中可以看出，DMA在很多场景中都可以使用。本实验仅涉及最简单的DMA传输，目的在于展示DMA的通用使用流程。至于DMA在其他情景中的应用，以后会在综合性的实验中实现。

二、DMA传输实验

（1）实验简介

将字符数组 sourceString 的内容通过DMA传输到字符数组 destString 中，转换结果通过串口显示到PC上。

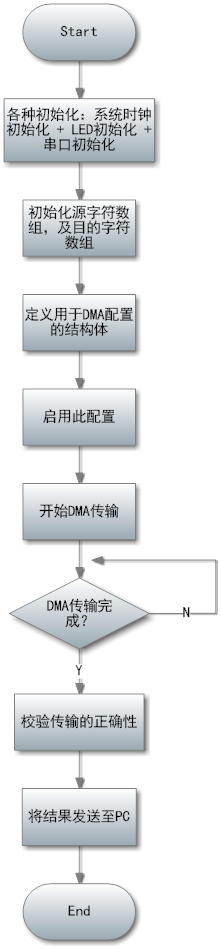

（2）程序流程图

（3）实验源码及剖析

; ; ; ; ;
#pragma bitfields=default
; )); ; ;
; ;; ;
;
;
)
; ; ;
; |)
); ;
s)
(; (; ;

); ()); ()()); (); ()(); ; ; ; ; ; ; ; )((); )(();

; ; ; )); ;(
) //将结果通过串口传输到PC
{
Uart0SendString("Correct!");
Uart0SendString(destString); //传输后的目的字符数组
}
else
Uart0SendString("Error!");
while(1);
}

使用DMA的基本流程是：配置DMA → 启用配置 →启动DMA传输 → 等待DMA传输完毕。下面分别介绍：

（1）配置DMA：首先必须配置DMA，但DMA的配置比较特殊：不是直接对某些SFR赋值，而是在外部定义一个结构体，对其赋值，然后再将此结构体的首地址的高8位赋给 DMA0CFGH，将其低8位赋给 DMA0CFGL。（关于配置结构体中的详细说明，请参考CC2430中文手册）

CC2430小贴士

关于上面源码中对配置结构体的定义，需做两点说明：

（1）位域

在定义此结构体时，用到了很多冒号（:），后面还跟着一个数字，这种语法叫“位域”：

位域是指信息在存储时，并不需要占用一个完整的字节， 而只需占几个或一个二进制位。例如在存放一个开关量时，只有0和1 两种状态， 用一位二进位即可。为了节省存储空间，并使处理简便，C语言提供了一种数据结构，称为“位域”或“位段”。所谓“位域”是把一个字节中的二进位划分为几个不同的区域， 并说明每个区域的位数。每个域有一个域名，允许在程序中按域名进行操作。 这样就可以把几个不同的对象用一个字节的二进制位域来表示。

（2）抽象出常用函数

细心的读者会发现，在对结构体赋值时，经常会涉及到将一个16位unsigned int 类型值分别赋予两个8位的unsigned char类型值，处理方法如下：

()); ()&sourceString);

对于这类经常会用到的函数，我们不妨抽象出来作为一个通用函数，如下：

());
)(((0)

以后每当你需要进行类似的分割操作时，直接调用即可，如下所示：

);

（2）启用配置：首先将结构体的首地址 &dmaConfig 的高/低8位分别赋给SFR DMA0CFGH 和 DMA0CFGL（其中的0表示对通道0配置，CC2430包含5个DMA通道，此处使用通道0）。然对 DMAARM.0 赋值1，启用通道0的配置，使通道0处于工作模式。

（3）开启DMA传输：对 DMAREQ.0 赋值1，启动通道0的DMA传输。

（4）等待DMA传输完毕：通道0的DMA传输完毕后，就会触发中断，通道0的中断标志 DMAIRQ.0 会被自动置1。然后对两个字符串的每一个字符进行比较，将校验结果发送至PC。

（4）实验结果

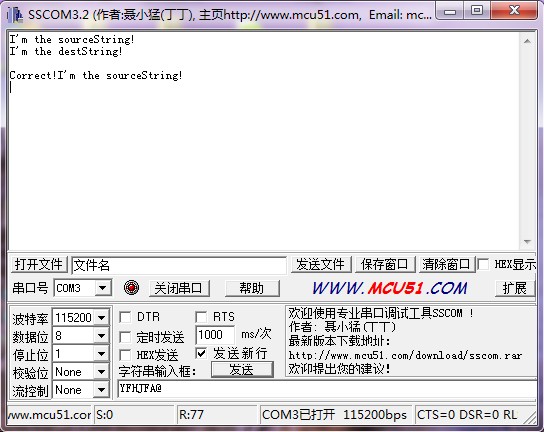

首先打开串口调试工具，然后开启CC2430调试，就会出现如下画面：

你会发现 destString 的内容已经完全被 sourceString 所填充。

Done~

三、结语

本节介绍了DMA的使用方法，尽管很简单，但是我想大家已经明白了DMA的基本用法，以后遇到其复杂的使用情景，也可比较淡定的分析。

再好的台式机都会出现死机的状况，同样，一个嵌入式系统也难免会陷入停滞状态。下一节，我们将介绍一种非常有效的系统复位方法：看门狗。
