protel99se电路板的设计步骤及设计方法（一）

Protel 99 se原理图设计步骤

1. 1 Protel 99 se电路板设计步骤

通常来说，设计电路板的最基本过程可以分为三个主要步骤。电路原理图设计

电路原理图的设计主要是基于Protel 99 se原理图设计系统（Advanced SchemaTIc）绘制的电路原理图。在此过程中，我们必须充分利用Protel 99 se提供的各种原理图绘制工具和各种编辑功能，以实现我们的目标，即获得正确而精巧的电路原理图。生成网表

网表是电路原理图设计（SCH）和印刷电路板设计（PCB）之间的桥梁。这是电路板自动化的灵魂。网表可以从原理图获得，也可以从印刷电路板上提取。印刷电路板设计

印刷电路板的设计主要针对Protel 99 se的PCB的另一个重要部分。在此过程中，我们使用Protel 99 se提供的强大功能来实现电路板的布局设计，并完成困难的等待工作。

1. 2画一个简单的电路图

1. 2. 1原理图设计过程

可以按照以下过程完成原理图的设计。

设计图纸尺寸

首先，我们必须构思一个好的零件图纸并设计图纸尺寸。图的大小是根据电路图的比例和复杂程度确定的。设置合适的图纸尺寸是设计好的原理图的第一步。设置protel 99 se / SchemaTIc设计环境

包括设置网格大小和类型，光标类型等在内，大多数参数也可以使用系统默认值。旋转零件

根据电路图的需要，用户从零件库中删除零件并将它们放在图纸上，并定义和设置所放置零件的序列号和零件包装。原理图接线

使用protel 99 se / SchemaTIc提供的各种工具，将图形上的组件与具有电气意义的电线和符号相连，以形成完整的。调整路线

将进一步调整和修改初步绘制的电路图，以使原理图更加美观。报告输出

各种报告都是通过protel 99 se / SchemaTIc提供的各种报告工具生成的。最重要的报告是网表。网表用于准备后续的电路板设计。文件保存和打印

最后一步是保存文件并打印出来。

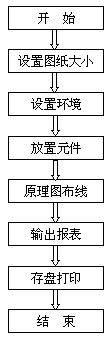

原理图的设计流程图如下图1-1所示。

图1-1原理图设计过程

1. 2. 2创建一个新的设计库

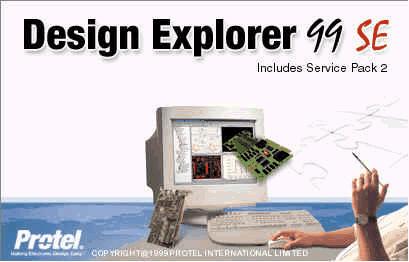

（[1）启动Protel 99 se，出现以下启动界面，如图1-2所示。

图1-2启动界面

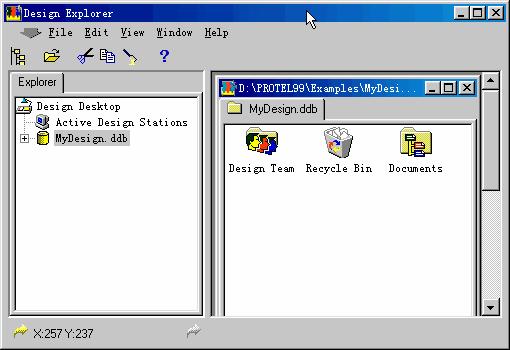

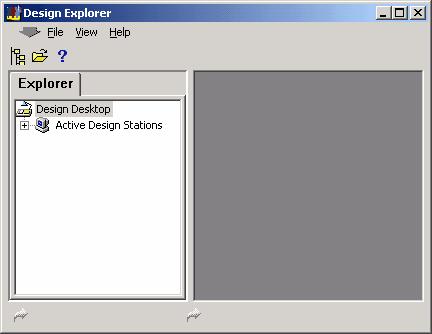

启动后出现的窗口如图1-3所示。

图1-3启动后的窗口

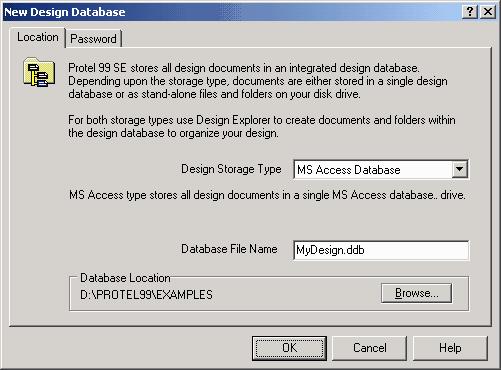

（[2）选择菜单File / New创建一个新的设计库，出现如图1-4所示的对话框。

在“文件名”中，您可以输入设计库磁盘的名称，然后单击“浏览...”以更改保存目录。

图1-4“新建设计库”对话框

如果要使用密码保护设计文件，可以单击“密码”选项卡，然后选择“是”并输入密码。单击“确定”按钮后，将出现如图1-5所示的主设计窗口。

图1-5主设计窗口

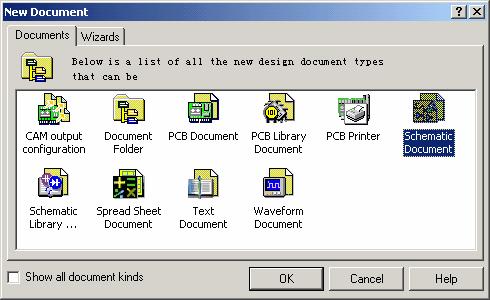

（[3）选择File / New ...以打开New Document对话框，如图1-6所示，选择Schematic Document创建一个新的原理图文档。

图1-6新建文档对话框

1. 2. 3添加组件库

在放置组件之前，必须将组件所在的组件库加载到内存中。如果一次加载太多的组件库，则会占用更多的系统资源，并且还会降低应用程序的执行效率。因此，通常只加载必要和常用的组件库，并在需要时加载其他特殊的组件库。

添加组件库的步骤如下：

（[1）双击设计管理器中的Sheet 1. Sch原理图文档图标，以打开原理图编辑器。

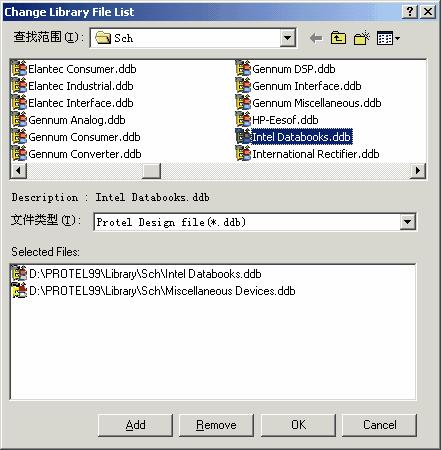

（2）单击设计管理器中的“浏览Sch”选项卡，然后单击“添加/删除”按钮，屏幕上将出现如图1-7所示的“添加，删除组件库”对话框。

图1-7“添加/删除组件库”对话框

（3）在Design Explorer 99 \ Library \ Sch文件夹中选择组件库文件，然后双击鼠标或单击Add按钮，该组件库将出现在Selected Files框中，如图所示。以上1-7。

（[4）然后单击确定按钮以完成组件库的添加。

1. 2. 4添加组件

由于电路是由元件（包括属性）和元件之间的边界组成的，因此现在可以将所有可以使用的元件放置在空白图纸页面上。

通常使用以下两种方法来选择组件。

1.通过输入组件编号选择组件

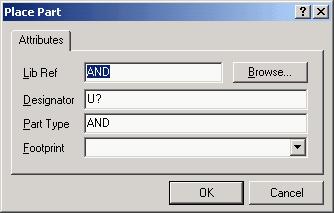

方法是通过菜单命令“放置/零件”打开图1-8所示的“放置零件”对话框，或直接单击电路图工具栏上的按钮，然后在其中输入组件的名称和属性。对话框，如图1-8所示。

图1-8输入组件的编号和属性

Protel 99se的“放置零件”对话框包含以下选项。

（[1）由Lib Ref在组件库中定义的组件名称将不会显示在工程图页面上。

（[2）代号序列号。

（[3） Part Type是在工程图页面上显示的组件的名称。默认值与组件库中的Lib Ref相同。

（4）封装封装形式。应在PCB库中输入组件的名称。

在放置组件的过程中，按空格键旋转组件，按X或Y以在X或Y方向上镜像，然后按Tab键打开“编辑组件”对话框。

2.从组件列表中选择

添加组件的另一种方法是直接从组件列表中选择它们。此操作必须通过设计库管理器窗口左侧的组件库面板执行。

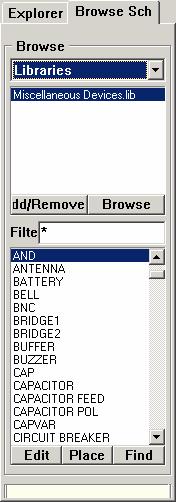

以下内容演示了如何从组件库管理面板中获取AND组件，如图1-9所示。首先，在面板的“库”列中选择“ Miscellaneous Devices.lib”，然后使用滚动条查找“ AND”，然后在“库中的组件”列中将其选中。接下来，单击“放置”按钮，随鼠标移动的AND符号将出现在屏幕上。按空格键旋转组件，按X或Y沿X或Y方向镜像，然后按Tab键打开编辑组件对话框。将符号移到适当的位置，然后单击鼠标左键将其定位。

图1-9选择组件

1. 2. 5个编辑组件

中的所有组件对象都有一组相关的属性。某些属性只能在库编辑中定义，而其他属性只能在图形编辑中定义。

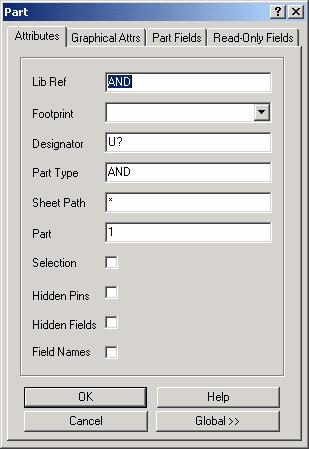

在将组件放置在工程图页面上之前，此时可以用鼠标移动组件符号。如果按[TAB]，则可以打开“零件”对话框，如图1-10所示。

图1-10零件对话框

“属性”标签中的内容更为常用，它包含以下选项。

（1）由Lib Ref在组件库中定义的组件名称将不会显示在工程图页面上。

（2）封装封装形式。应在PCB库中输入组件的名称。

（[3）标记序列号。

（[4） Part Type是在工程图页面上显示的组件名称。默认值与组件库中的Lib Ref名称一致。

（[5）图纸路径成为工程图页面的组件，定义了下部工程图页面的路径。

（[6） Part定义了子组件的序列号，例如AND门电路的第一个逻辑门为1，第二个为2，依此类推。

（[7） Selection切换选择状态。

（[8）隐藏的针脚，是否显示组件的隐藏的针脚。

（[9）“隐藏字段”在“零件字段1-8”和“零件字段9-16”标签中显示零件数据列。

（1 0）字段名称是否显示组件数据列的名称。

要更改组件的属性，还可以使用菜单命令“编辑/更改”。该命令可以将编辑状态切换到对象属性编辑模式。此时，您只需要将鼠标指针指向它，然后单击鼠标左键即可打开“零件”对话框。

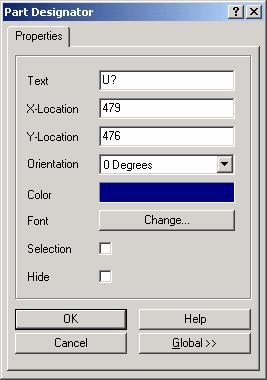

在组件的某个属性上双击鼠标左键，将打开该属性的对话框。如显示文字U？双击，因为这是标号序列号属性，所以将出现相应的“零件标号”对话框，如图1-11所示。

图1-11“零件编号”对话框

1. 2. 6放置电源和接地组件

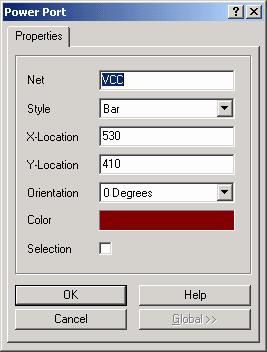

VCC电源组件和GND接地组件与普通的电气组件不同。不得通过菜单“放置/电源端口”或电路图绘制工具栏上的按钮来调用它们。在编辑窗口中，将带有一个随鼠标指针移动的电源符号。按Tab键，将出现如图1-12所示的电源端口。对话框。

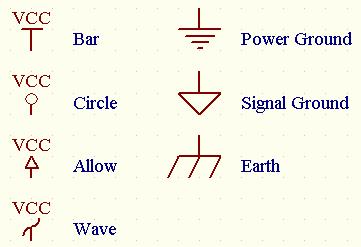

在对话框中，您可以编辑电源属性，在“网络”列中修改电源符号的网络名称，在“样式”列中修改电源类型，并修改电源符号在其中放置的角度方向。在“样式”下拉列表中可以选择多种类型的电源和接地符号，如下图1-13所示。

图1-13各种电源和接地符号

1. 2. 7连接线

放置所有组件后，您可以连接电路图中的对象（接线）。连接的主要目的是根据电路设计的要求建立网络的实际连接。

要操作，请单击电路图工具栏上的

按

按钮或执行菜单放置/电线以将编辑状态切换到连接模式，这时鼠标指针从空心箭头变为大写字母。只需将鼠标指针指向要连接的组件的端点，然后单击鼠标左键，就会出现随鼠标指针移动的预拉线。当鼠标指针移到连接的转折点时，单击鼠标左键。可以找到一个转弯。将虚线拖动到组件的引脚上并单击鼠标左键时，可以随时双击鼠标左键以终止连接。如果要将编辑状态切换回待机模式，可以单击鼠标右键，然后按Esc键。

一种更快的连接方法：在待机状态下，按鼠标右键，将出现图1-14所示的右键单击菜单。单击“放置电线”菜单项进行连接。

图1-14右键菜单

1. 2. 8放置联系人

在某些情况下，原理图将自动向连接添加结（结）。但是通常有很多联系我们可以自己添加。例如，默认情况下，交叉连接不会自动添加联系人。如图1-15所示。

图1-15连接类型

要放置触点，请单击电路图工具栏上的

按钮或执行菜单“放置/连接”，然后鼠标指针将从空心箭头变为大十字，并且将出现小黑点。将鼠标指针指向要放置联系人的位置，然后单击鼠标左键，再单击鼠标右键以按Esc键以退出放置联系人的状态。

1. 2. 9保存文件

绘制电路图后，应将其保存以备日后调用，修改和使用。打开并修改旧的电路图文件时，执行菜单文件/保存以根据原始文件名自动保存它，同时覆盖原始的旧文件。

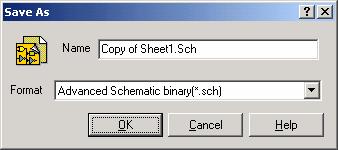

如果在保存文件时不想覆盖原始文件，则可以将其保存为更名。具体方法是执行“文件/另存为...”菜单命令，打开“另存为”对话框，如图1-16所示，然后在对话框中指定新的保存文件名。

图1-16重命名并保存对话框

我们在“另存为”对话框中打开“格式”下拉列表框，您会看到Schematic可以处理的各种文件格式：

高级原理图二进制（* .sch）高级原理图电路图页面文件，二进制格式

高级原理图ASCII（* .asc）高级原理图电路图页面文件，文本格式

Orcad原理图（* .sch）SDT4电路图页面文件，二进制文件格式。

高级原理图模板ASCII（* .dot）电路图模板文件，为文本格式。

高级原理图模板二进制（* .dot）电路图模板文件，二进制格式。

“高级逻辑”二进制文件（* .prj）项目中的主图形页面文件。

默认情况下，电路图文件的扩展名为.Sch。
