JK-XU多通道温度检测仪用户手册电话：0519-85563477传真：0519-85565067网站：电子邮件：地址：江苏省常州市翠竹大道125-5号Vear1.0。 PDF文件使用“ pdfFactory Pro”“该试用版创建了JK-XU多通道温度检测仪器用户手册的装箱单。用户购买后必须仔细检查装箱单。如有差异，请与购买者联系。及时；装箱清单如下1、温度检查仪器主机的JK-XU多2、型热电偶：3、电源线4、RS232通讯线5、配套软件CD6、产品手册[7、验证证书8、产品保修1套组×8根1根1根1副本1副本1副本1副本第1章1号多路选择器开关的基本原理CPU放大率A / D转换键盘，显示控件显示编号X键盘总线存储冷端补偿ͨѶ原理框图如上述原理框图所示：多通道温度检测仪转换被测点之间的温差工作端通过多通道温度传感器（热电偶）转换成电压输出，并通过多通道选择开关选择其中之一。 / D转换为数字信号，然后发送到微处理器。冷端补偿探头监控环境温度。微处理器根据热电偶输出的电动势和冷端补偿探头输出的温度，通过检查热电偶索引表来计算温度值。

第二章技术指标3.1主要技术指标：1、温度测量范围：-100℃〜1000℃； （标准传感器温度范围：-50-300℃）2、测量精度：0〜1000℃：±（读数值×0.5％+1)℃，-100〜0℃：±（读数值× 0.5％+2)℃； 3、具有抗高频干扰功能。2 PDF文件使用“ pdfFactory Pro”的试用版创建了JK-XU多通道温度巡检仪手册4、]温度信号输入通道数：最多可配置8组，每组8个通道（根据型号）5、传感器：Ni-Cr-Ni-Si（K型）热电偶（T型，J型） （关于测量：1：由于每个热电偶的细微差异，建议删除热电偶测量； 2：由于每组热电偶都是通过第一个通道进行测量的，因此每8个通道只需要3.2允许的环境条件1、电源：AC 220V±10％，50Hz±2％； 2、使用环境：工作温度：-20-70℃，相对湿度：20 ％-90％; 3、热电偶之间的最大电位差：<350V（真实有效值）； 3.3体积1、尺寸：(长×宽×高）36cm×26cm×16cm 2、整机重量：约5kg第3章使用说明书4.1前面板和功能图1前面板[１、主窗口：温度显示窗口格式：用户可以设置为以大字体显示，如图2所示，或以小字体显示，如图3所示；图2用大字体显示图3用小字体显示3 PDF文件使用试用版的“ pdfFactory Pro”创建JK-XU多通道温度巡逻仪手册窗口，显示说明：⑴，第一组通道1：26.5℃温度极限：此通道用于突出显示，方便用户观察某个通道，温度极限是该通道使用的温度极限⑵，温度极限：突出显示该通道使用的温度极限（包括上限和下限），温度限制可用于通道，通道组或所有通道； ⑶，中间部分显示多个通道的温度值，当显示大字体时，该部分显示突出显示的通道所在组的8通道温度；当显示小字体时，此部分显示多组温度值； ⑶。检查：显示仪器的当前状态，可以是巡检，定点或锁存储； ⑷，：00h01m30s：存储标记和存储时间间隔，如果选择了仪器存储并且仪器存储已满或选择了U盘存储的异常存储，则存储标记将闪烁。

⑸，时间：13：35：当前时间，存储基于该时间； ⑹，其他提示：a，“ Over”：溢出，通道温度值超过-100℃-1000℃，或仪器所在环境温度超过-50 －100℃，或未连接热电偶组； b，“错误”：热电偶开路； c，“”：通道关闭，通道或其组设置为关闭。温度闪烁显示：超出极限，该通道的温度值超过温度极限。 2、按钮：菜单：选择或确认功能； 、、：上下选择键以切换显示内容；：左右选择键，“”也用于开始存储或退出U盘；检查：使仪器按设定巡检每个通道的温度；固定点：使仪器在固定点测量突出显示的通道的温度；锁定：使仪器保持当前屏幕的显示内容，方便用户观察。锁定的只是该屏幕的显示内容，仪器将保持“测量”并正常保存。 3、 U盘接口：设置为U盘存储或复制乐器存储时，需要连接U盘。 4.2功能仪器的后面板和后面板由热电偶接口，RS-232-C串行端口，电源插座，保险丝座等组成。最多可配置8组热电偶输入，每个输入8个频道。绘制图中前两组的接口图，将已配置的热电偶插入热电偶接口，然后进行固定。 4个PDF文件使用“ pdfFactory Pro”的试用版来创建JK-XU多通道温度巡逻仪用户手册。图4后面板4.3操作说明（1）高亮显示通道设置：按“”键，组号或通道号将闪烁，“”和“”键修改通道号，然后按“ ”键或几秒钟后停止闪烁，退出设置；在修改组号或通道号的过程中，当前通道温度也会闪烁。

（2）切换显示内容：在大字体显示中，修改突出显示的通道的组号以切换到另一组温度显示。显示小字体时，当配置超过4组时，直接按“㈢”，菜单操作：按“菜单”键进入设置菜单，按设置菜单中的箭头键选择要设置的项目。设置，然后按“菜单”键输入该项目的设置，每个项目的具体设置操作说明如下：“”键切换到下一个屏幕。设置以下子菜单时，按键的常规功能： “菜单”：确认该项目的选择或确认该项目的设置参数； b，c 、、 ：：选择设置项目（闪烁显示）；：修改设置项目参数。每个子菜单中相同项目的功能不会在每种设置中分别说明： “确定”：更改参数后，仅选择“确定”即可保存设置值； b。 “返回”：返回上一菜单； c，“退出”：退出设置并返回温度显示窗口； d，“ e”：选择该项目或该项目生效；：取消选中该项目或该项目不起作用； f，闪烁的显示：指示要设置的项目。如果该项目具有从属设置项目，则按“菜单”以输入其子项目的设置；如果该项目下没有设置项目，请按“菜单”以选择下一个设置项目。 1、组和通道开关：⑴，组1：向上和向下键选择一个组，按“菜单”进入设置组的开关，向上和向下键进行设置的切换，按“菜单”返回返回上一个菜单； 5PDF文件使用“ pdfFactory Pro”试用版创建，JK-XU多通道温度检测仪用户手册⑵，通道：显示当前组通道切换状态，按“菜单”进入通道切换设置，左右键选择频道，上，下键设置开关，按“菜单”返回上一级菜单。

2、温度上限和下限：最多可以为不同的通道设置8个温度限制。但是每个温度限制之间都有一个叠加功能，例如：如果将温度限制1应用于第一组的第一个通道，将温度限制3应用于第一组或所有通道，则第一个组的第一个通道组选择温度极限3，并且温度极限1不起作用。 ⑴，温度极限1：上下键修改温度极限数，按“菜单”进入设定温度极限的开关，上下键设定开关，按“菜单”返回上一级菜单; application，应用范围：按“菜单”进入选择应用范围。：按键选择应用范围，如果选择了所有通道/第一组的第一通道，上下第一组的第一通道，按下“菜单”以输入设置的组和通道数，第一组通过的左，右键。要切换组或通道设置，请使用向上和向下键选择组或通道。如果设置为“通道”，则表示温度限制用于第一组中的所有通道；按“菜单”返回上一菜单； ⑶，上限，下限：按“菜单”输入设定的温度极限值，用左，右键选择要修改的数字，然后用上下键修改数字的值。温度上限必须大于温度下限，否则将提示“设置失败”。 3、存储设置：⑴，存储选择：存储表示打开存储； ⑴，存储类型：上下键选择存储类型，存储后仪器的百分比即为已用仪器的存储空间； interval，间隔：最大存储时间间隔可以设置为9小时59分59秒；按“菜单”进入时间间隔设置，按方向键修改值；最小检查间隔为N×1.5s，其中N为配置组数。定点的最小间隔是1s。

⑶。注意：如果要在U盘存储过程中删除U盘，请首先按“设备存储”以导出最后存储的内容； C。在保存状态下，保存条件发生变化，仪器自动退出保存状态，不再显示保存标记和保存时间间隔； d。 U盘最多可存储99个文件，仪器可存储约16K×N个温度值（N为配置组数）; e。 U盘中不应有太多文件。否则，可能会导致存储异常，格式化U盘将消除异常。4、复制乐器存储器：用于将乐器中存储的内容复制到USB闪存驱动器，其内容格式与USB闪存驱动器的存储格式相同。在主菜单中选择“复制仪器存储”，然后按“菜单”开始复制。如果未连接USB闪存驱动器或其他原因导致正常复制，则窗口将显示“复制失败！如果可以正常复制，则将显示复制进度。” 6”，退出U盘，否则可能会有一些数据b。每次开始存储仪器时，仪器都会删除最后存储的内容，为防止数据丢失，请在创建JK后使用“ pdfFactory Pro”的试用版通过“复制仪器PDF文件”。 -XU多通道温度巡检仪使用手册，窗口将显示“复制成功！；在复制过程中，您可以按“菜单”以终止复制。” 5、字体选择：小字体可以显示多组温度值，大字体仅可以显示通道组的温度值。如图所示在上一章的图中，可以选择大号和小号两种字体，使用上下键选择字体，使用左右键切换选项。

6、退出：按“菜单”退出设置菜单并返回温度显示窗口。7、热电偶型号：JK-8U最多可配置8组，每组的热电偶型号可以不同。可以选择K，J和T三种热电偶。未配置组的热电偶型号显示为“-”。使用左右键选择设置编号的热电偶，使用上下键更改所选组的热电偶型号，按“菜单”指向“确认”，左右键可以返回选择热电偶模型。 8、热电偶检测：在主菜单中选择“热电偶检测”，然后按“菜单”开始检测。检测结束后，将显示检测结果，例如：这意味着第一组通道1、 2和第三组通道2的热电偶已断开。9、波特率：需要根据主机软件支持的波特率设置波特率； JK-XU类型可以选择4种波特率：2400 bps，4800 bps，9600 bps，19200 bps;使用上下键选择波特率Rate，使用左右键选择其他项目。 10、温度标度选择：使用向上和向下键选择摄氏度温度标度/华氏温度标度，使用向左和向右键选择其他项目。 1 1、时间设置：按上下键选择设置项目；按“菜单”进入设置项目，按左右键选择位置，按上下键修改选择的位置。按“菜单”返回上一菜单。 1 2、仪器调试：注意：此项目用于在生产仪器时设置相关参数。用户无法输入更改参数值，否则仪器将无法正常工作。

在主菜单中选择“仪器调试”，然后按四次“菜单”键，仪器将提示“密码错误！，然后返回”至主菜单。 4.4注意事项1、如果单个通道的测量异常，则可以使用该仪器检测热电偶是否打开；否则，请执行以下步骤。 2、仪器的工作环境温度理论上不应超过-50-100°C，否则会提示“超过”实际工作温度，请使用“ pdfFactory Pro”试用版创建JK-XU用户手册带有7PDF文件的多通道温度巡逻仪不应超过-20-70℃； 3、仪器后方不应有温度变化频繁的热源，否则可能导致测量不准确；4、当测量点的温度过高时，需要配置耐高温热电偶； 5、热电偶之间的最高电位差不应超过300V（真实有效值）。软件说明5.1系统要求：1、操作系统为Windows9x / 2000或更高版本。 2、硬盘的剩余空间为2M或更多； 3、显示分辨率应为800x600及更高；建议使用1024x768。 5.2安装标有“ JK-XU Verx.y”的CD（xy表示版本号，此软件集为1.0，波特率为2400）。将CD插入CD驱动器，双击“ JK-XUVerx.y.exe”对话框，如下图所示。按照提示“下一步”，直到安装结束。

5.3使用和操作说明：JK-XU多通道温度检测仪软件适用于我们公司的JK- 8、 JK-16多通道温度检测仪，JK-8A，JK-16A电子镇流器多通道温度检测仪和JK-XU多通道温度检测仪。其中，-8的型号为8通道温度，-16的型号为16通道温度，并且-X的组数可以根据用户需要进行配置。特别声明：该软件支持波特率设置，需要根据上位机软件支持的波特率进行设置。 JK-XU类型可以选择4种波特率：2400 bps，4800 bps，9600 bps，19200 bps;向上和向下键选择波特率，向左和向右键选择其他项目。 8个PDF文件使用“ pdfFactory Pro”的试用版来创建JK-XU多通道温度检测仪器的手册5.3.1主菜单描述工具栏上与测试相关的图标如图所示[[图（2)）从左到右的测试相关图标是：新文件，打开文件，导入U盘存储文件；测试，暂停测试，继续测试；系统设置，产品标识；数据或曲线显示；打印5.3.2主界面说明打开软件后，系统显示如图所示的界面（3）。 ①菜单栏：包含文件，设置和帮助之类的菜单项②工具栏：有用于新建，打开，保存，开始，暂停，继续，设置，标记，打印等的按钮

③标识符：通道，标签，温度，位移； ④通道和组选择：选中对应的复选框，显示组中所有通道或子通道的温度曲线； ⑤组名：显示组名，单击可打开或折叠； ⑥通道标识：连续单击两次可直接修改通道标识； ⑦颜色选择：选择通道温度曲线的颜色，双击弹出设置对话框； ⑧温度值：显示每个通道当前的温度值，通过调节滚动条可以显示相应的温度值； ⑨偏移量：连续单击两次可修改每个通道的垂直偏移量，其纵坐标为零温度值的偏移量，可以固定查看每个通道的温度变化曲线； ⑩组折叠：打开或折叠每个组通道；？滑动条：用于平移显示区域的滑动条；全选：选择所有频道；？时间：通过移动显示当前时间滚动条可以显示当前测试时间；但值得注意的是，当测试超出测试曲线范围时，显示最新测试时间，温度值显示当前测试温度值；测试完成后，将显示最后的测试时间和最后的温度值； ？时间轴分度：调整曲线的水平缩放，可以将其从1秒/格调整到100小时/格；温度轴索引：调整曲线的垂直缩放，从0.1度/格至35度/格线调整；总偏移量：使用曲线上下偏移量？应用：应用此设置；？滚动条：用于移动图形区域的时间轴；图形区域：用于描绘温度变化曲线，垂直坐标表示温度，横坐标表示时间。

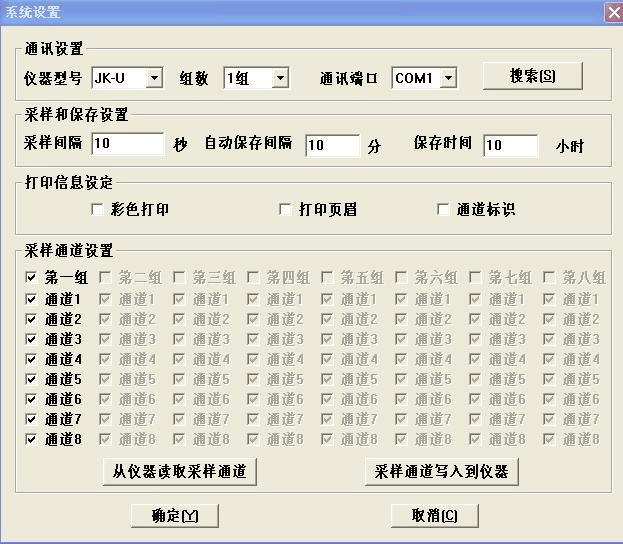

9PDF文件使用“ pdfFactory Pro”试用版创建JK-XU多通道温度巡逻仪手册图（3）主界面5.3.3数据显示单击工具栏上的“曲线或数据”显示按钮，将弹出如下图所示的测试数据窗口。图（4）数据显示5.3.4个通道颜色设置设置每个通道的显示颜色：双击要更改的通道，然后弹出如图所示的对话框。单击菜单栏中的“操作/系统设置”，或直接单击工具栏上的10按钮。图（4）颜色设置5.3.5系统设置（如5）所示，使用试用版的“ pdfFactory Pro”创建PDF文件，以创建JK-XU多通道温度检测仪器用户手册的对话框，然后设置每个参数。设置：选择仪器的型号和通讯端口，可以使用“搜索”或手动设置型号，组数和港口； b）采样和保存设置：1.采样间隔是指通常在选定的采样基础上，软件在一定时间间隔内与仪器通信一次所获得的数据。确定通道数和实际情况。选择每个附加通道，采样间隔应增加一秒钟；2.自动保存间隔：每次测量开始后请立即保存文件，系统将按照设置的时间间隔自动保存测试数据一次； 3.节省时间：此测试的总时间。 c）打印信息设置：可以设置彩色打印，打印标题，通道标识； d）采样通道设置：选择该通道组，选择该通道，仪器将对该通道的温度进行采样，否则将不采样。

从仪器读取采样通道：自动读取仪器的访问通道；将采样通道写入仪器：设置的采样将传递到仪器。 e）确认按钮：保存设置的参数并退出设置；取消按钮将退出设置而不保存修改。图（5）系统设置按钮，可以在5.3.6产品标识设置1、中打开以下内容，以输入：从菜单栏“操作”-“产品标识”，或单击菜单栏上的对话框。工具栏11PDF文件使用“ pdfFactory Pro”的试用版创建JK-XU多通道温度检测仪器的手册图（6）产品标识设置5.3.7测试操作1、开始测试：从菜单栏“操作”-“开始测试”开始测试，或单击工具栏上的2、以暂停通信：从菜单栏“操作”-“暂停测试”或单击工具栏上的3、继续通信：从菜单栏“操作”-“继续测试”或单击工具栏上的图标开始通信。该图标暂停通信。该图标继续通信。5.3.8文件操作1、新增文件：从菜单栏“文件”-“新建”或单击工具栏上的2、打开文件：从菜单栏“文件”-“打开...”或单击测试工具栏上的数据文件。 3、保存文件：从菜单栏“文件”-“保存...”或单击工具栏上的“保存到文件”。另存为Excel文件：您可以将测试数据保存为Excel文件格式，以便在Excel中进行数据分析。

4、导入U盘存储文件：从菜单栏中的“文件”-“导入U盘存储文件”或单击工具栏设置其路径。 5、打印设置：从菜单栏“文件”-“打印设置...”打开打印设置对话框，然后在“方向”列中选择纵向或横向打印。6、打印：从菜单栏“文件”-“打印”，打印测试温度曲线或数据。 ，如果显示当前在屏幕上显示的曲线，则将打印该曲线；如果显示为数据，则将打印数据。为了清楚地打印温度曲线，请在打印之前选择适当的打印通道以及垂直和水平坐标间隔。您可以使用打印预览功能。按钮图标以创建一个带有测试数字图标的新测试文件。打开现有12PDF文件并使用“ pdfFactory Pro”试用版创建的图标
