使用手机芯片将废物变成珍宝，将闪存芯片变成大容量USB闪存驱动器

前言

几天前，网民发送了一些闲置的盒子，以帮助他们成为完整的网通盒子，这样他们就可以免费收看电视并观看电影和电视节目. 其中一个箱子无法打开（通常称为制砖机），请留在这里供我学习. 当前的想法是使用读卡器直接写入固件备份以修复盒子.

机箱主板分析

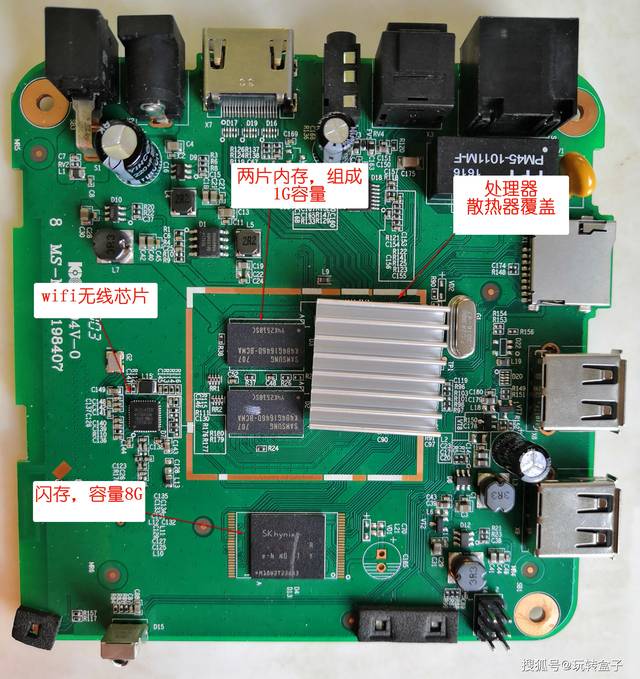

拆卸网络机顶盒后，里面有一块主板. 它的主要组件是cpu处理器，内存，闪存和WiFi无线芯片. 处理器的性能直接决定了机顶盒的解码能力，并且是机顶盒等级的主要决定因素. 内存的一般大小为1G，其中大多数由两块或四块组成，少数由三块组成.

网络机顶盒的所有程序都存储在闪存芯片中. 闪存包装为nand或emmc. 最常见的一种是emmc. 该封装的引脚不可见，并且大多数都安装在主板上. emmc体积较小，读写速度更快，使用更多.

Flash分析

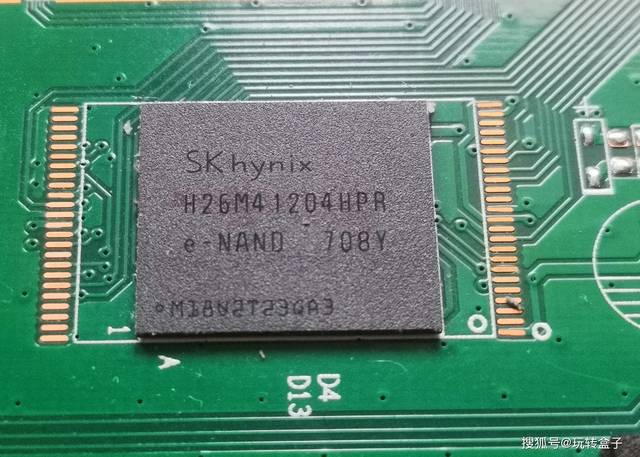

上面的框无法开始. 主板上的闪存采用emmc封装形式. 从上面的芯片中，我们可以看到制造商是SK hynix，芯片型号是H26M41204HPR. 根据相关资料，该芯片采用FBGA封装形式. 具体来说，它采用BGA153封装，容量为8G.

机顶盒或手机上的emmc闪存颗粒实际上是与控制器集成在一起的闪存芯片. 只要找到数据引脚，就可以通过普通的TF对其进行读写. 这样，可以将旧手机上的emmc芯片连接至读卡器，从而成为大容量U盘.

BGA153封装emmc引脚定义

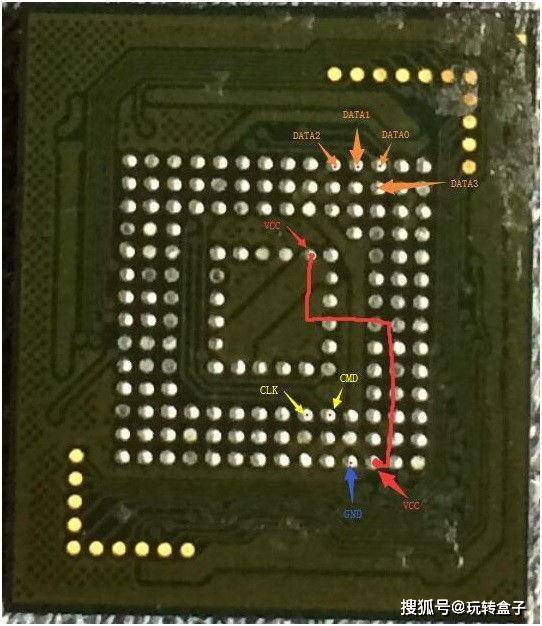

了解emmc闪存芯片的包装格式，您还需要查询详细的引脚定义，以找到用于数据读写的关键引脚. 下图显示了通过BGA153封装的emmc闪存芯片颗粒和通过查询获得的特定引脚. 除了BGA153，还有BGA162，BGA169等封装. 后面的数字表示特定引脚的数量.

此方法用于在手机损坏时恢复数据. 用气吹干emmc，然后用飞线连接SD卡固定器或tf读卡器，将其插入计算机后即可识别为存储卡. 恢复数据，当然，您还可以直接通过EMMC编程器直接读取和写入数据.

读写EMMC的特定方法

使用tf读写emmc需要以下引脚CLK CMD GND VCC DAT2 DAT1 DAT0 DAT3，总共八个，从芯片中找到相应的引脚，然后焊接到tf卡的相应引脚读卡器，如下图所示. 它是SD卡的引脚定义，也可以通过emmc转移到SD中.

通过这种方式，可以将用过的手机或机顶盒上的闪存芯片变成普通的U盘，从而实现了浪费的利用并增加了价值. 不再需要更换脸盆或不锈钢盆. 这样，无论是旧手机上的emmc颗粒还是网络盒上的emmc闪存，都可以焊接到读卡器上，成为普通的USB闪存驱动器，可以转换为大容量USB闪存驱动器.

综上所述，以上内容仅基于理论分析. 大多数人没有拆卸emmc粒子的工具. 至少，我们了解相关知识，通过这种方式可以恢复用过的手机中的数据，而恢复出厂是无用的. 技术有两个方面. 它可用于维修可能会泄漏数据的手机或机顶盒. 建议不要扔掉或更换脸盆.
