[Jiwei Disassembly Review] iQOO 3拆卸: 主板双层堆叠更加集成

《纪维新闻》（文字/叶子），年初发布的iQOO 3是iQOO的第六款产品，也是iQOO品牌发布的第二款5G手机. 可以说，iQOO 3提供了目前最有竞争力的硬件和性能，而且还给出了令人难忘的价格，使iQOO 3上市后销量飙升，成为当前4000元档位中最受欢迎的5G. 其中一部手机. iQOO 3的内部工艺有何特别之处？下一套微拆卸评论将向所有人宣布.

iQOO 3配置列表:

SoC: Qualcomm Snapdragon 865处理器丨7nm工艺

屏幕: 6.44英寸丨Super AMOLED全屏丨分辨率2400x1080丨屏幕比例84.2％

存储: 6GB RAM + 128GB ROM

前置: 1600万像素

后部: 4800万个主摄像机+ 1300万个广角+ 1300万个图像+ 200万景深

电池: 4370mAh锂离子聚合物电池

功能: 支持双模5G全网通丨侧压按钮

发售价: 3598元

拆卸步骤:

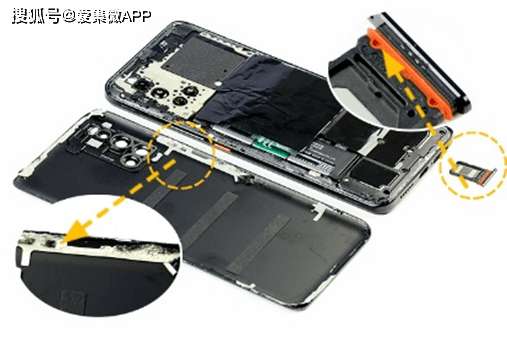

iQOO 3卡夹配有硅胶环，可防止水和灰尘进入. 用胶水固定后盖和内支架，用热风将其加热到190°C，加热后盖和内支架之间的间隙，并缓慢打开后盖.

iQOO 3的后盖和后用泡沫橡胶固定三星s5电池通用，并且在和之间也有泡沫固定，以增强手机的密封性.

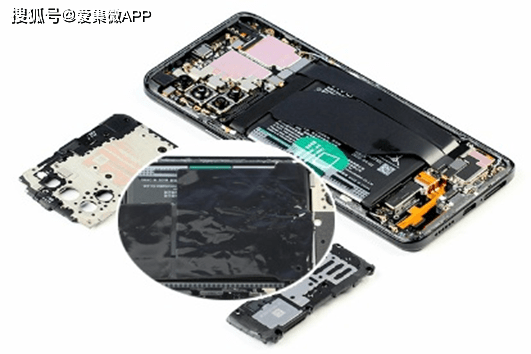

iQOO 3主板盖和扬声器通过螺钉固定，大面积石墨板覆盖电池和扬声器的位置以散热.

iQOO 3 Flash挠性板和天线挠性板通过胶水固定，听筒模块和主板通过位于主板盖正面的软板连接.

iQOO 3的是独立的模块，导电胶带粘贴在柔性板上以进行保护. 这款13百万像素的人像摄影机盖有BTB保护盖. 主板处理器和内存的位置涂有散热硅脂，并直接与散热铜管接触以进行散热. 主板和辅助板上均粘贴有散热铜箔，以进行散热.

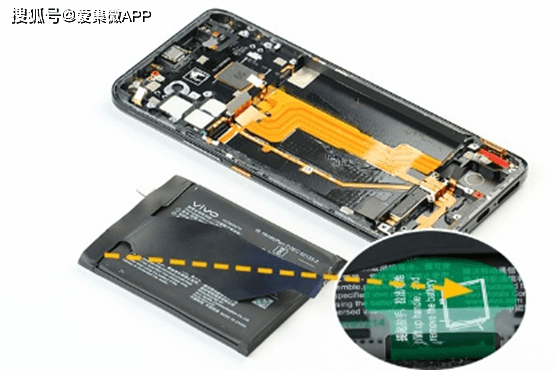

iQOO 3的电池用塑料胶带固定在内部支架上，并装有拉手，以便于拆卸.

iQOO 3内部支撑按钮两侧的软垫均具有保护性硅胶垫，前指纹识别传感器软板由盖板保护，并且硅胶环位于扬声器的声音出口处，以防水.

iQOO 3液冷铜管从主板延伸到电池位置，并用作散热器.

iQOO 3的屏幕和内部支撑物通过胶水固定，并用加热台加热，温度约为80℃，从而将屏幕和内部支撑物分开.

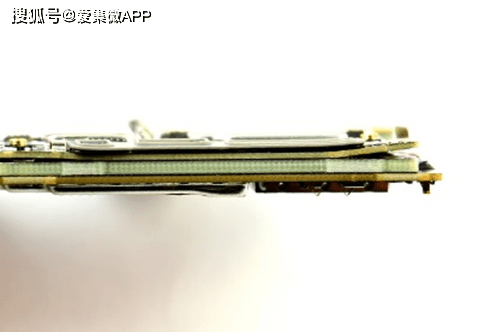

与上一代iQOO Pro 5G一样，iQOO 3主板也使用了两层堆叠方法.

模块信息

iQOO 3屏幕使用6.44英寸2400x1080分辨率Super AMOLED全屏，型号为Samsung AMS644UQ01.

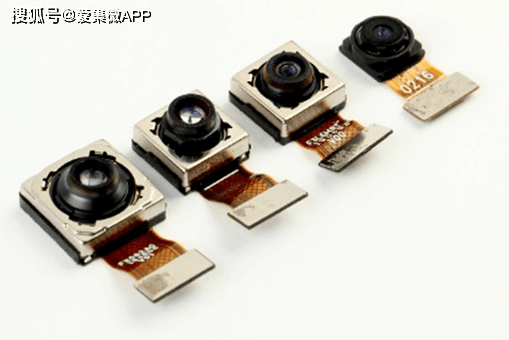

iQOO 3后置48百万像素主，型号IMX582，光圈f / 1.79；后置13百万像素肖像相机，型号Samsung S5K3L6，光圈f / 2.46;后置13百万像素广角相机，型号为Samsung S5K3L6，光圈为f / 2.2；后置200万像素景深相机，型号为Geke Microelectronics GC2375，光圈为f / 2.4.

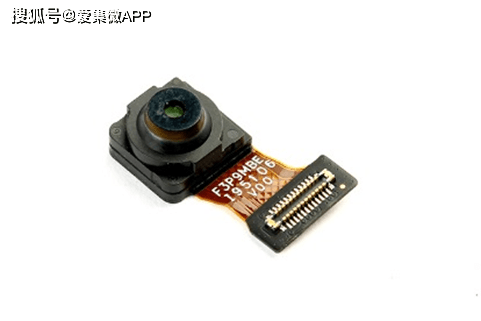

iQOO 3前置16百万像素相机，型号为Samsung S5K3P9，光圈为f / 2.45.

收藏地图:

主板IC信息:

主板正面的主要IC（下）:

1: Qualcomm-QDM2310-RF前端模块芯片

2: Qualcomm-QM77040-RF前端模块芯片

3: Skyworks-Sky78191-21-RF前端模块芯片

4: Samsung-KLUDG4UHDB-B2D1-128GB闪存芯片

5: 三星K3LK2K20BM-6GB内存芯片

6: Qualcomm-SM8250-Qualcomm Snapdragon 865处理器芯片

7: Qualcomm-XD55M-5G模块芯片

主板背面的主要IC（如下）:

1: Qualcomm-PMX55电源管理芯片

2: Qualcomm-PM8150A-电源管理芯片

3: Qualcomm-PM8250电源管理芯片

4: Qualcomm-PM8150B-电源管理芯片

5: Qualcomm-SDR865-RF芯片

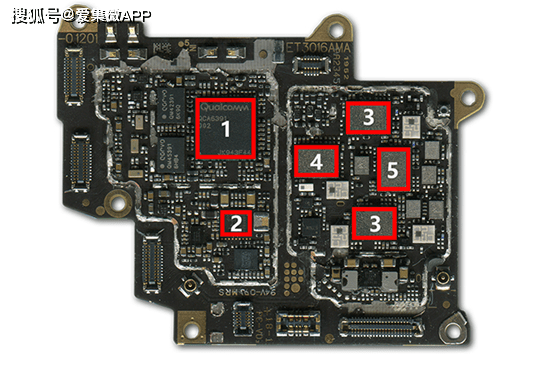

位于板背面的主IC（如下）:

1: Qualcomm-QCA6391-WiFi / BT芯片

2: NXP-SN100T-NFC控制芯片

3: Qualcomm-QPM5677-RF功率放大器芯片

4: Qualcomm-QPM6585-RF功率放大器芯片

5: Qualcomm-QPM5679-RF功率放大器芯片

拆卸摘要

从拆解结果来看，iQOO 3采用三阶段设计，整体设计严谨，发布时配备了顶级硬件，主板采用了两层堆叠的方式，更加得益于此，iQOO 3拥有4440 mAh的大容量电池，可确保5G电池续航时间更长.

但是，主板的两层堆叠方法和5G高速数据传输会导致散热问题. iQOO 3通过石墨片+散热硅脂+液冷铜管在内部散热. 液冷铜管从主板延伸到电池的位置，大面积的石墨板附着在主板和电池的位置，以进行散热. 此外，整个机器在SIM卡托和扬声器出口处均配备了用于防水设计的硅胶环. 总体做工不错，细节处理也很好.

iQOO 3配备了Qualcomm Snapdragon 865移动平台，配备了LPDDR 5和UFS 3.1闪存，形成了超级性能组合，支持Wi-Fi 6，使用碳纤维VC液体冷却系统实现高效散热，出色的硬件性能加X轴电机和鹰眼显示器增强技术使其成为官方的KPL游戏机. 多模天线和侧面分布式天线允许4G / 5G网络进行智能交换. 有了如此强大的配置，目前的抢购价格仅为2898元. 真的很香.

iQOO具有成熟的供应链控制能力三星s5电池通用，并且比朋友更早提供出色的性能. 同时，除了性能之外，我们还尝试与一个拥有更凉爽和更新体验的庞大的新用户群体整合，以探索未来的手机新体验. 这可能是iQOO品牌推出一年多以来成功的秘诀.
