i900的主板的另一面，最有魅力的部件当属这个莫属——8GB的闪存。

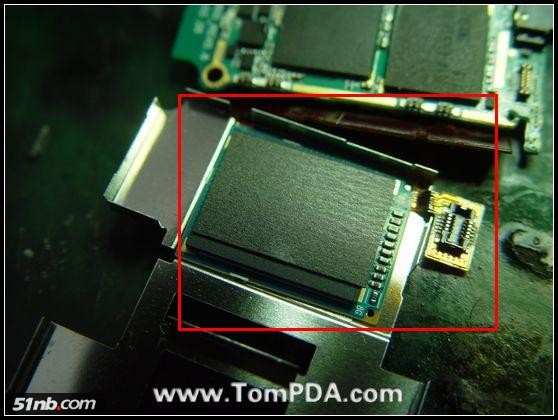

8GB的闪存是被安置在主板内侧的屏蔽罩上，以一条排线与主板相连，而并非是我们想象的那样焊在主板上。这样做的升级会比较容易，理论上，8G的 i900只要换下这个就可以升级到16GB，当然，这个只是笔者个人猜想，未经证实。i900 论坛

拿掉屏蔽罩，i900主板上密密麻麻的芯片们也就露出来了。从这里我们可以看到中间这块三星的字库，实际上这里不只有字库哦，先卖个关子，后面详细讲解。

它旁边是WM9713音频芯片，主要功能是A/D转换和D/A转换，播放时把数字信号转换成模拟信号，录音时把模拟信号转换成数字信号。因为触摸屏也用到了A/D转换，为了重用这个功能，所以WM9713集成了音频处理和触摸屏处理两部分功能；

左边那个是i900的数据线/耳机/电源三合一接口，三星没有用通用的接口，而是推行自己的标准。这实在有点不人性化。

i900的一大卖点是它的高速CPU：ARM920T 4

PXA312型，工作频率高达624MHz，只不过，这颗CPU的焊接方式有点奇怪。

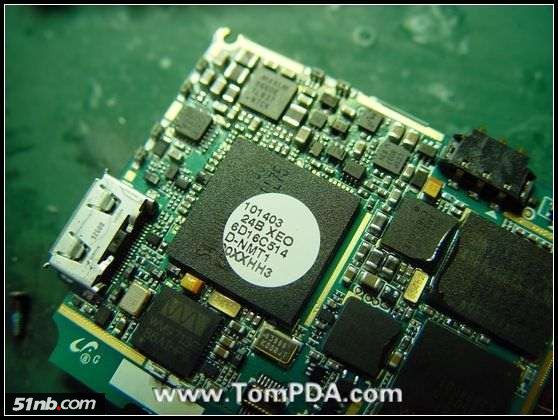

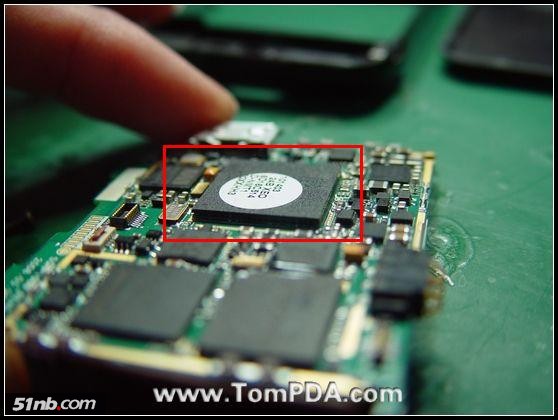

看见下面这张图了吗？没错，这是i900的字库芯片。三星使用了一种叠罗汉的办法把CPU焊在了它的下面，也就说它是双层的。因为取下这颗字库难度很大且太费时间，所以我们只能十分遗憾的告诉大家本次拆机无法见到624CPU的真面目。

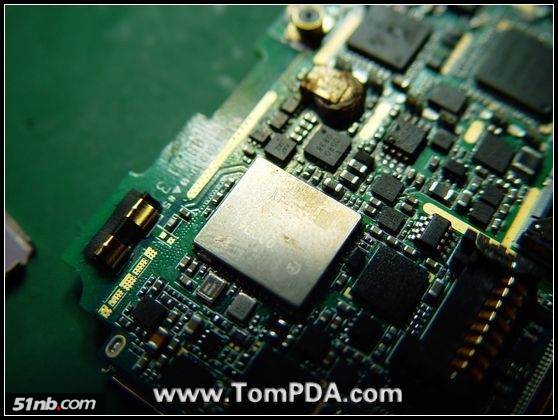

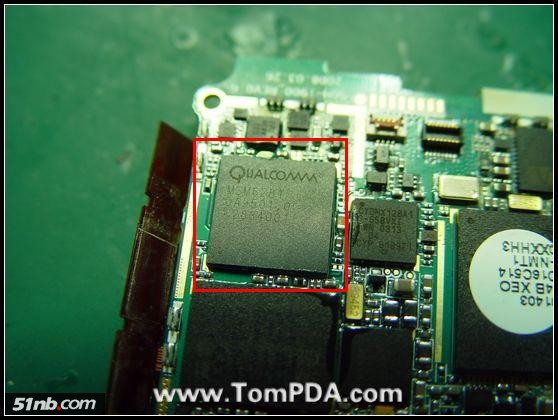

字库旁边，i900的另一颗CPU，高通MSM6281芯片，负责处理W的通讯部分，也就是我们所说的“双核PDA”的另外一个核.

其实，几乎所有的PDA手机都是双核，一个处理器负责通讯，另一个负责PDA部分。不止是PPC手机有这种说法，比如symbian系统的三星 i8510也是如此

(450MHz的 OMAP2430处理器+Qualcomm MSM6281处理器)，所谓的“双核PDA”只不过是一个厂商的噱头而已。

好了，i900的拆解就进行到这里，现在是往回装的过程了。首先是把主板背面的屏蔽罩装好，然后接好8G闪存的排线，

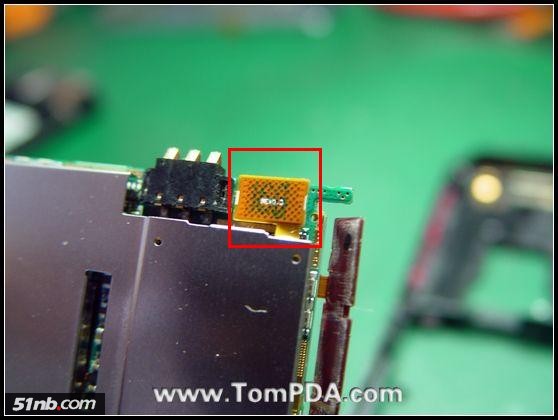

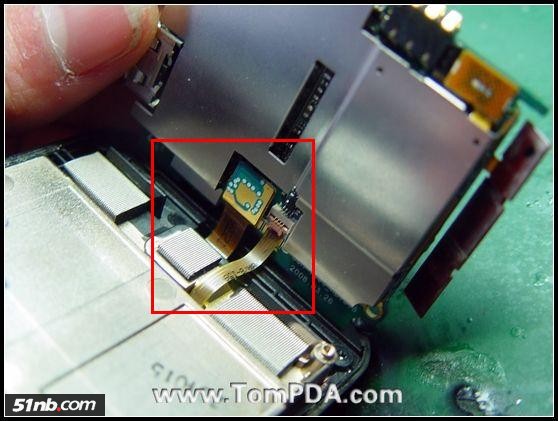

主板底部这两条排线也不要忽略了，不然会让触摸屏失灵的哦。

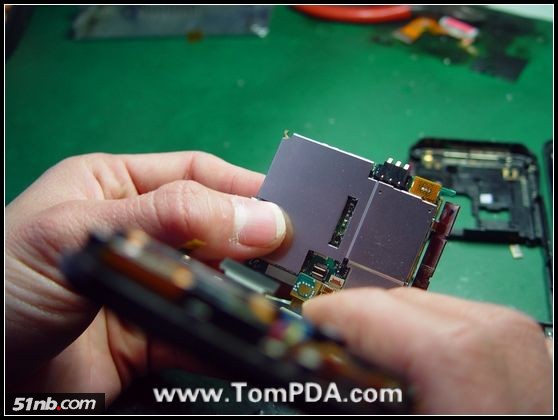

将主板安放回中壳里，正面右侧这条排线也要扣紧。

然后是为上面供电的线连接好，

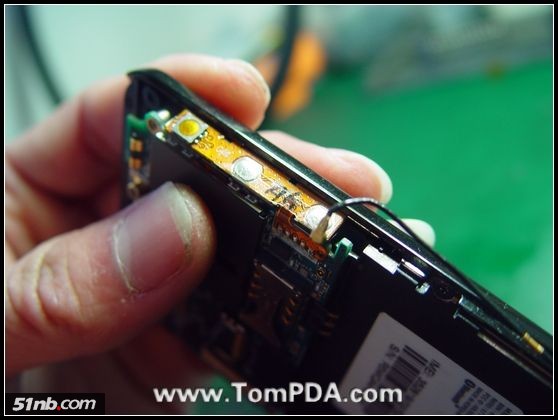

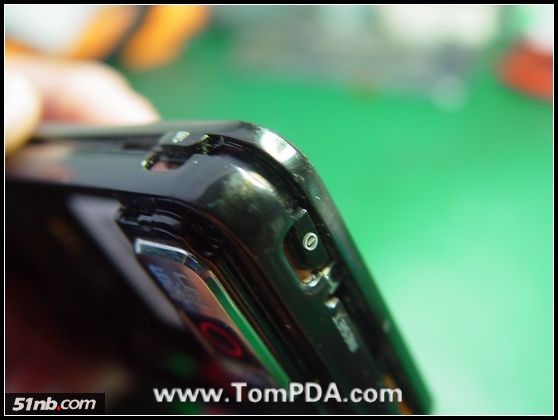

侧面的拍照键等是卡在中壳上的基本不用担心它们，需要我们手动放好的只是电源键与菜单键。

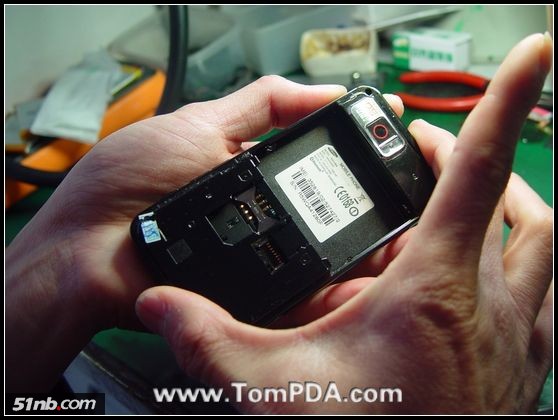

安置好他们就赶快扣上后盖，之后试试这两个键是不是好用。

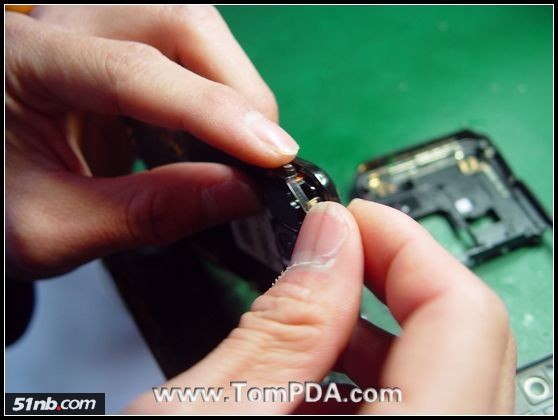

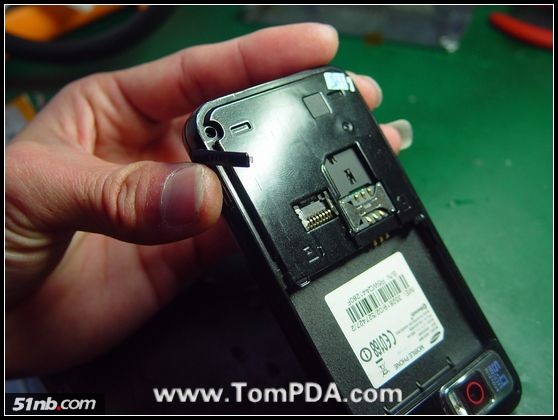

边侧的卡子依然是我们需要注意的地方，这个过程没太多技巧，唯一要注意的就是放对位置即可

扣紧之后会有很脆的“趴趴”声，拧回螺丝，之后就大功告成啦。

写到这里，三星i900的拆解结束，再次感谢雪峰数码的维修工程师为我们讲解i900的构造和芯片部分。i900 论坛非常感谢 最后，雪峰数码的工程师要叮嘱大家几句关于i900的维护注意事项：

三星i900的质量还是很不错，比起没完没了换屏幕的iPhone一代，这个大块头的WinodwsMobile机皇各方面的质量都要好的多。目前雪峰数码维修过的i900都是人为损坏，所以建议大家在使用手机时候务必小心，让自己的爱机远离水、潮气等；另外，虽然i900的屏幕比较结实，但也不要过于用力的去戳它或者磕碰，毕竟它只是部手机。
