Charm Blue Note5真机拆卸！

Charm Blue Note5使用3GB的存储空间，系统是基于Android 6.0的Flyme5. 屏幕是5.5英寸1080P屏幕. 屏幕顶部的传感器采用带状设计. 仍然使用物理的腰部圆形“主页”按钮，该按钮支持mBack和指纹识别. 让我们在下面详细拆卸它！

对于大多数当前的手机，尤其是那些带有全金属后盖的手机，底部有两个固定螺钉. 拆卸的第一步是卸下两颗螺钉，然后卸下卡. 将其伸出. 魅蓝Note5使用五角螺丝. 尽管此螺丝最初是为防止拆卸而设计的，但经过这么多年，必须拆除相应的工具.

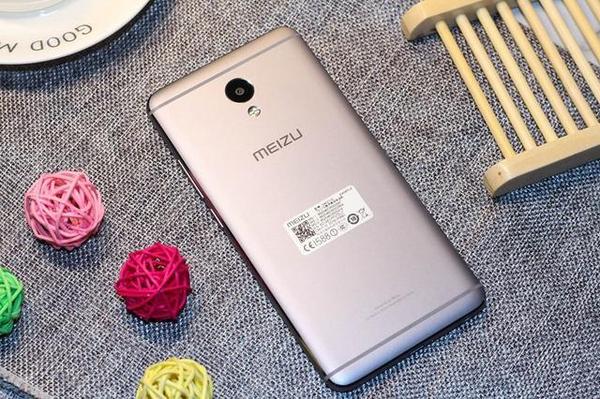

图1魅蓝Note5的拆卸

卸下两颗螺钉后，我确信可以顺利撬开屏幕并卸下后盖. 然后我陷入了这一步. 一般而言，除了底部的螺钉外，具有Charm Blue Note5金属后盖设计的手机还将通过带扣固定在屏幕和后盖之间. 用胶水固定的玻璃后盖很少见. 不要告诉我有关PRO 6s的信息，这只是一个变态. 带扣和胶水固定在一起，这是一个可靠的比较.

作为千元机的一员，显然不可能用胶水将其固定，而直接带扣固定更适合其定位. 但是，在此屏幕上，我无法用吸盘吸20分钟！在这漫长的20分钟里，我怀疑自己已经生活了好几次，以为自己的技能没有通过，因此我不得不回去重建. 从图片中可以看出，这个小吸盘的吸力不够，整个手机都被密封了. 屏幕和后盖之间没有裂缝. 我可以插入撬棒来撬它. 天哪，您要我如何撬开……拆卸的这一部分可与许多旗舰机媲美.

图2魅力蓝Note5的拆卸

后来如何解决？我打赌这款手机的后盖设计采用全金属+天线阻挡杆设计. 与手机的三段式设计相比，主板，电池，尾塞和其他组件更可能放置在屏幕上. 而不是像三段式后盖那样放置在后盖上. 然后，您可以撬起听筒和其他东西来撬开屏幕-稍后我做了同样的事情. 经历了撬起耳机端口的奇迹之后，我终于撬起了屏幕. 撬开屏幕的这一步骤已经进行了27分钟……我不能拆开它……我拆开它来怀疑我的生活.

图3魅力蓝Note5的拆卸

这是删除后的外观. 魅蓝Note5的全金属后盖是裸露的，除了发出使塑料溢出的必要信号外，没有其他任何东西. 不出所料，主要配件（如主板，电池和尾塞）均与屏幕一起放置. 这是好是坏. 优点是，手机内部电缆出现问题的可能性越来越小. 缺点是，如果屏幕破裂，则自行更换屏幕会更加麻烦.

图4魅蓝Note5拆解

当我乍看此主板时，我有点I昧. 怎么会有塑料制成的防护挡板…………这个东西可以保护主板上的电子组件不与手机的后盖接触，防止短路，还可以在手机上工作. 跌落时应在一定程度上保护电子元件.

图5魅蓝Note5拆解

尾塞也有一个防护挡板. 顺便说一句，这东西也可以使主板看起来更好. 至少我的拆解人员很舒服.

图6魅蓝Note5的拆卸

卸下7颗十字螺钉，然后主板将出现在所有人面前. 受保护边框保护的许多地方都是接口，还负责固定后置. 主板上还有两个十字螺丝钉可以固定它，右下角的尾部还连接有天线.

图7魅蓝Note5的拆卸

从主板界面的左侧到右侧分别是: 电池，尾插魅蓝note5包装清单，显示屏，触摸芯片，按钮.

图8魅力蓝Note5拆解

像这样卸下整个主板，集成度很高. 除了必要的接口外，所有芯片和电子组件都集成在一个主板上.

图9魅力蓝Note5的拆卸

通过撬起接口可以卸下前置和后置. 后置似乎比普通的1300万大. 这两个在接口位置都有一张薄胶纸，并且在前置后面也有一块. 这种胶带的作用是更好地固定相机，以免在某些情况下相机接口接触不良.

图10魅力蓝Note5的拆卸

卸下后盖后，您可以看到中间框架. 中间框架的各种凹槽用于将原件放置在主板上. 添加一小层防震棉，以在必要的地方保护必要的原稿. 中间框架上还有一些零件，这些零件与金属板接触. 工作，例如振动器，听筒等.

图11 Charm Blue Note5拆解

在主板正面，重要的芯片由金属屏蔽罩保护.

图12 Charm Blue Note5拆解

在主板背面，有一个SIM卡/存储卡插槽，您可以读取SIM卡或存储卡. 右边的大块应该是处理器+存储器，因为添加了石墨散热膜以帮助散热.

图13 Charm Blue Note5拆解

用7颗Phillips螺钉固定尾塞的保护挡板. 保护挡板将扬声器和开口整合在一起. 扬声器对应的中框部分还采用防震棉布，以确保扬声器在操作过程中不会传递到主板和尾插上.

图14 Charm Blue Note5拆解

卸下最后一个螺丝和天线插孔魅蓝note5包装清单，然后取出尾部插孔. 微型USB插槽上有一个保护性橡胶套，可以帮助固定插槽并防止插槽与其他原稿接触. 耳机插孔直接集成到尾插中. 如果在拆卸屏幕时摔坏了扬声器，则必须更换整个尾塞.

图15 Charm Blue Note5拆解

在尾部下方，还有物理的“主页”按钮. 该主页按钮也由塑料块固定，在被按下时用作支撑件，以防止尾塞受到压力. 与Home（主页）按钮操作相关的信号（例如，敲击，按下和指纹识别）通过扁平电缆传输到尾插，然后通过尾插扁平电缆传输到母板.

图16魅蓝Note5的拆卸

收藏地图:

图17魅蓝Note5的拆卸

图18魅力蓝Note5的拆卸

魅蓝Note5的拆卸现已结束！
