玩航模不可避免的使用到航模锂电池，避免不了给锂电池充电，然而给锂电池组充电一定要用到的锂电池充电器，避免锂电池过度充电、电芯电压变化大而造成锂电池性能提升。在航模的利用上，B6显然不是最好的充电器，但也很普遍，是入门首选的锂电充器之一。它具备平衡充功能，并且给多种锂电池组充电。

一、B6充电器的简介

B6充电器是一台充电器，它支持双输入，是利用外置高性能的微处理器的高科技和操控硬件的迅速充电/放电器, 它支持的充电电源类型包含：Li-ion、Li-Poly、Li-Fe、NiCD、NiMh和Pb，几乎包括了主流的可充电电池类型。它最多支持6串聚合物锂电池的平衡充电模式，充电电压最高可达6A(80W)。同时它还具备放电功能，放电电流最大为2A(10W)。本产品同时外置聚合物锂电池平衡器，可以对2串、3串、4串、5串、6串聚合物锂电池进行平衡充电，令充电效果更好。机身侧面设计有转速传感器接口。B6采用了一个带背光的点阵液晶显示器，可以显示操作菜单和充电状况，方便直观，同时也非常美观。

二、B6充电器的参数

电压值

DC11.0-18.0V AC100-240, -50/60HZ

最大充电功率

最大放电电压

充电电流值

0.1-5.0A

放电电流值

0.1-1.0A

单个电池的电压

300mah/cell

镍氢/镍镉电池个数

1-15cell

锂离子/聚合物级数

1-6节（注：支持Li-Fe电池，即A123）

PB电池电压

2-20V

重量

尺寸

133*87*33mm

三、B6充电器的组成

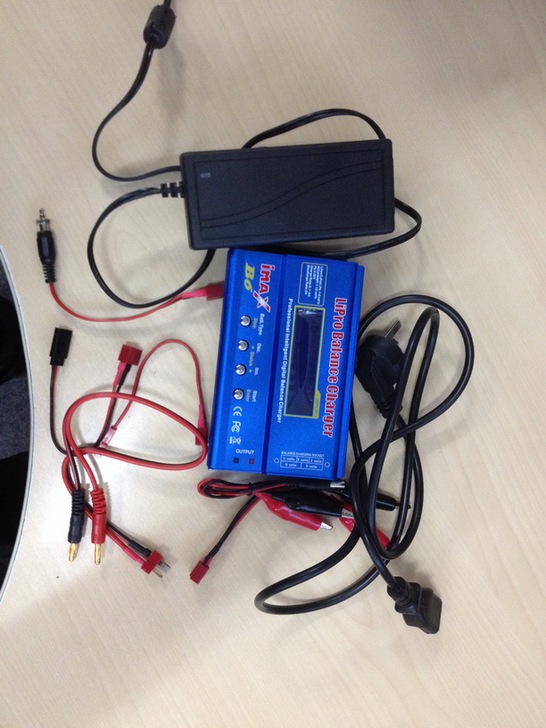

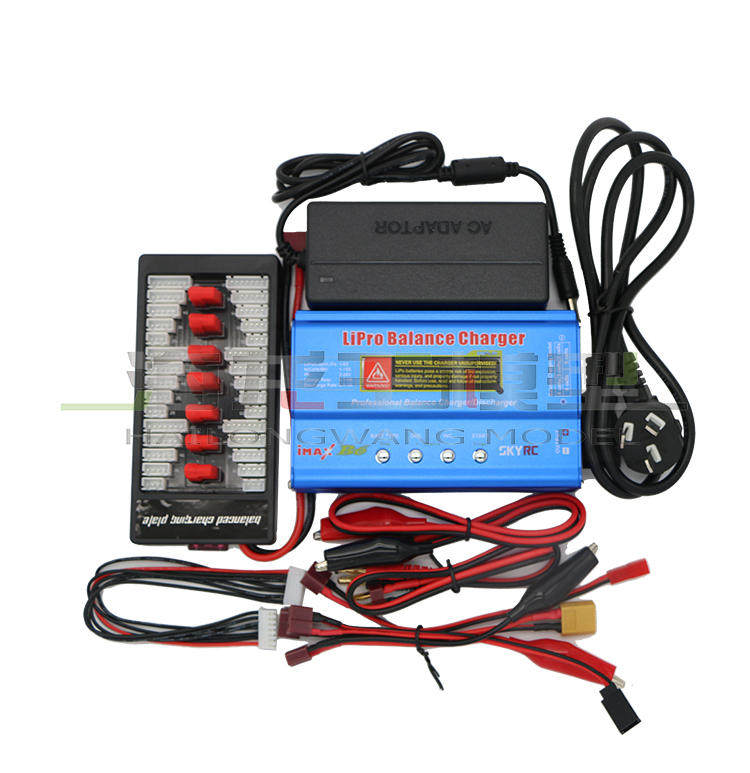

B6充电器由一个充电器主体，一根电源适配器，一条香蕉头转T头16AWG硅胶输出线，一条B6供电线和四条T插转换线构成。

四、B6充电器主体构造

B6充电器的正面可以看见一个显示屏和四个功能按钮

B6充电器的左端面有一个DC电源接入口和一个温感线JR接头

B6充电器的右边端有两个圆形电力输出端口和一排平衡头接插座

五、B6充电器主体功能键的作用

按键功能

BATT.TYPE（Stop）按钮：电池类型或者停止按键，接电后就能使用该图标在主菜单中进行切换，充电时可随时按此键停止；

DEC./INC.(Status) 按钮：减小或者减少按钮，设置各类数值时Dec.是减少，Inc.是提高，充电时按这两个按钮以浏览电池不同信息；

START(Enter) 按钮：开始或者确认按钮。

六、B6充电器接入外部电源前的准备

在给B6充电器接上外部电源之前，首先要连接好电池和诸多要选用的转换线。

1、拿出主体充电器，并把那根带香蕉头转T头16AWG硅胶输出线插入充电器右端的环形电力输出端口里，而这时电力输出线的另一端为T插（公）接口。

2、根据所要充电的电源选用适合的T插转换线。如果你所充电的电瓶并不是T插接头b6充电器怎么用，请在选购B6充电器的之后，额外购买T插转换线。

遥控电源的输出线插槽为JST插头，那么还要选择T插转JST插线。

如果所选电池的输出线插槽是FUTABA插头，那么就选T插转FUTABA插线

如果你要充的电瓶的输出线插座刚好是T插，就不用转换了。

3、把选好的转化线接上电池并联结在香蕉头转T头16AWG硅胶输出线上。

4、根据所要充电的电源平衡线接头，连接在充电器上的平衡线插座上。

5、连接好电源后，在给充电器接上外部电池。

七、B6充电器选择平衡充功能的操作

电源接通后，充电器的键盘上经常显示主菜单。此时可以按BATT.TYPE（Stop）按钮，在主要的几个菜单中进行切换，每按一次键都会切换一种电池充电系列方式。

它们分别是：

Program Select

LiPo BATT

对锂电系列进行充电的主菜单

Program Select

MiMH BATT

对镍氢电进行充电的主菜单

Program Select

NiCd BATT

对镍镉电进行充电的主菜单

Program Select

Pb BATT

充Pb电的主菜单

Program Select

Save Data

保存设置数据菜单

Program Select

Load Data

加载数据菜单

User Set

Program->

使用者设定菜单

操作步骤

1、在接通电源后，按BATT.TYPE（Stop）按钮，在主菜单上选取Program Select LiPo BATT锂电系列菜单。

2、按 START(Enter) 按钮，此时充电器的显示屏上显示 LiPo CHARGE *.*A *.*V(*S) ，这个是电池充电方式，并非平衡充，不推荐使用。A表示功率，V表示电流，S表示电池组的电芯数量。

3、按 INC.按钮，此时充电器显示屏上显示 LiPo BALANCE *.*A *.*V(*S)，这个中文BALANCE就是平衡的含义，所以这个就是平衡充电方式。

4、在平衡充电方式下按 START(Enter) 按钮,则处于了平衡充电选项，此刻显示屏会显示 LiPo BALANCE *.*A *.*V(*S)，并且A前面的数字是闪烁的，表示目前要调整的是充电的电流值，使之符合你所充电池的充电倍率的安全范围！

按DEC. < 或者 INC. >改变改数值大小，这个是充电电压选择，锂聚合物电池最多不可超过所充电池承受的充电倍率C数b6充电器怎么用，比如充电倍率为1C,也就是4400mah电池最高用4.4a，2200mah电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah电池用2.2a，依此类推DEC. < 减小该数值，INC. > 增加该数值.

5、调好电流以后，继续按 START(Enter) 按钮，此刻显示屏会显示 LiPo BALANCE *.*A *.*V(*S)，V前面的数字是闪烁的，表示目前要调整的是充电电压值。如果你的电源为2S则为7.4V，3S电池则为11.1V，以此类推。

6、根据你所充电的电瓶调整电阻和电流

电流和电压都微调好后，再按下 START(Enter) 按钮，此刻显示LiPo BALANCE *.*A *.*V(*S)画面不再有闪烁的数字，表示即将步入待续状态，可此需要注意所显示的电阻、电压是不是你所调整后的值。

7、确认之后，长按 START(Enter) 按钮，三秒左右，显示器会显示另一个画面 BATTERY CHECK WAIT…并伴随几声滴滴滴作响提示音。如果电池的连接不恰当，此刻会显示CONNECTION BREAK。此刻按 BATT.TYPE（Stop）按钮，返回修改页面。

如连接正确，则显示：上行：R: *SER S: *SER (说明一下：R: *SER是指充电器自动检查到的电瓶节数，S: *SER是你设定的电池节数，如果数值不等，请不要开始充电，以免损坏电源) 下行：CANCEL(STOP)与CONFIRM(ENTER)来回切换。

8、再次确定设置值和检查值符合但是，按下 START(Enter) 按钮，平衡充电就开始了。

八、充电时图标的显示和按钮的功能

充电界面显示

Li*S *.*A *.**V

CHG ***:** *****

第一行：锂电节数，即时充电电阻，即时电池总功率

第二行：充电指示，充电耗时，充进的电量数

充满以后显示：FULL（后面也有一串英文或者数字）并发生滴滴滴滴的充满电的提示音。

充电进行时按键的功能

充电过程中可随时按Batt. Type / Stop按钮停止充电

充电过程中壳随时按Start / Enter按钮改变充电电流，改变后记得重新确定就能

充电过程中可随时按 Inc. > 观看各节电池单独电压

充电过程中可随时按 Dec. < 观看各设置参数

九、B6充电器给锂电池放电的操作

给锂电池放电是没有平衡要求的。但是也有要跟平衡充电一样，把电源连接在充电器主体上，平衡线也是要连接的。只是我们要选择的是电池系列下的放电方式LiPo DISCHARGE

*.*A *.*V(*S)。

操作步骤

1、在接通电源后，按BATT.TYPE（Stop）按钮，在主菜单上选取Program Select LiPo BATT锂电系列菜单。

2、2、按 START(Enter) 按钮，进入锂电系列的各类方式。

3、按 INC.按钮，直至显示屏显示 LiPo DISCHARGE *.*A *.*V(*S)，这就是锂电菜单下的放电方式。

接下来的操作方法跟充电一样，设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设为6.0V(2S)，11.1V的设置为9.0V（3S）。放电电流是充电器是定好的最后放电截止电压。

十、补充一点说明

LiPoCHARGE / LiPo FAST CHG，按照字面意思是锂聚合物电池充电/锂聚合物快速充电，它们是B6充电器的功能，但是给电池组充电的之后不建议使用。因为电池电芯有明确的功率限制，所以是规定使用平衡充电器进行功率平衡充电，以避免某片电压过高而造成另一片电压过低而发生危险状况。
