结构力学求解器_结构力学求解器的单位_结构力学求解器是什么

smsolver是一款功能丰富的建筑行业结构力学求解器，在工程分析以及设计施工方案的时候，需要预先计算工程的结构受力情况，这样才能保证工程项目的稳定性，在新版2.5中，软件结合了以前的计算流程，从运用范围上增加软件的扩展性能，利用先进的计算规则帮助用户分析项目中需要计算的几何结构、内力、振动、极限负荷、截面受力等数据，smsolver内饰大量的设计计算工具与模块分析方案，可以查看软件自带的教学视频观看具体的操作方式，需要的朋友可以下载试试！

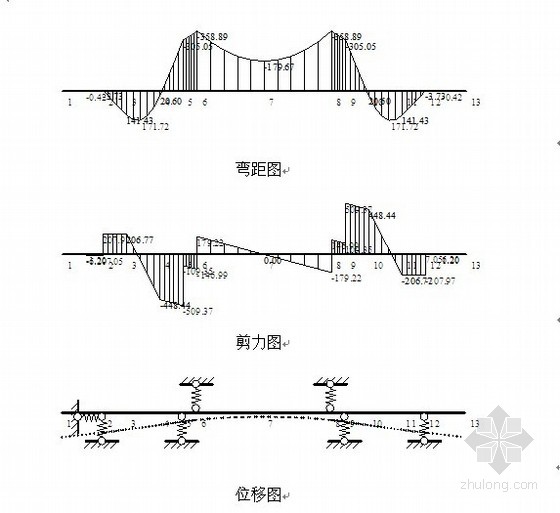

包络图

对结构进行移动荷载下内里包络图分析计算，包括轴力、剪力和弯矩的包络图；给出内力包络图图形、杆件内任一点内力的最大最小值、相应的荷载位置、计算结果输出文件。

何构造

模拟手工求解按三刚片法则对体系进行几何构造分析，给出解题步骤和结论。

截面法

对静定桁架结构任一指定的杆件，找出使该杆件成为截面单杆的所有隔离体截面，给出截断的杆件数和单元码，绘制隔离体图。

几何组成

对体系进行几何组成分析，给出体系自由度数、多余约束数和几何可变性结论；对于可变体系，可静态或显示机构运动模态。

位移计算

对结构进行位移计算，给出杆端位移值、绘位移图、杆件内任一点的位移、位移结果输出文件。

位移计算必须输入各个杆件的抗拉和抗弯刚度，抗剪刚度为可选项。

内力计算

对结构进行内力计算，给出杆端内力值(反力值)、绘内力图(反力图)、杆件内任一点的内力、内力结果输出文件。

若为静定结构，则不输入杆件刚度也可以求解内力。

位移内力

对结构同时进行位移和内力计算，见位移计算和内力计算。

自由振动

对结构进行自由振动分析计算，给出各阶频率值、各阶振型的杆端位移值、静态或显示振型图、结果输出文件。

计算结果的精度满足用户给定的误差限Tol。

弹性稳定

对结构进行弹性稳定分析计算，给出各阶失稳荷载、各阶失稳模态的杆端位移值、静态或显示失稳模态图形、计算结果输出文件。

极限荷载

对结构进行极限荷载分析计算，给出极限荷载值、塑性铰个数和位置、单向机构的杆端位移值、静态或显示机构模态图形、计算结果输出文件。

影响线

对结构进行影响线分析计算，给出杆端影响线值、影响线图形、杆件内任一点的影响线值、计算结果输出文件。

组合结构

模拟手工求解，按照“一个截面求出一个未知力，不解联立方程”的原则，对静定组合结构进行内力分析，有“求解全部内力”、“画弯矩图需要的内力”和“指定杆件内力”三种选项，并以图文解或文本解的形式给出解题步骤和内力结果。

结构必须是静定组合结构。

· 输入简单公式：允许输入简单公式并在观览器上显示，其命令与著名排版语言Latex相似。

· 快捷拖带图形：在观览器中去掉了滚动条，直接用鼠标拖带图形。

· 关键词批转换：中英文关键词全文转换。

· 光标位置拾取：在观览器中增加了鼠标指针拾取的功能。结构力学求解器可应用于：坐标值输入，文本位置，尺寸线位置粗略定位等。（指针在观览器移动时，其位置显示在下方的状态栏中，单击后对话框的位置值随之改变更新。）

· 选择显示数据：由用户选择是否显示杆端位移或内力结果的列表，可以节省时间。

· 封面显示随意：用户可以选择不显示封面，可以在“查看”菜单中恢复显示封面。

· 增强型矢量图：复制到剪切板的矢量图用Enhanced Metafile格式。

· 自适应振型图：自适应计算画图需要用的分段数，使各阶振型都光滑顺畅，特别对大型结构，每个杆件只用一两段即可，大大提高效率。稳定问题的失稳模态相同。
