各种颜色线在计算机主机电源中的作用

+ 12V为标准驱动器电路（例如光盘驱动器和硬盘马达）供电，并为CPU和图形卡供电

蓝色12V旧串行端口（现在很少使用）

红色+ 5V主板电路，内存模块电源，光盘驱动器，硬盘和其他设备信号电源

白色5V ISA总线（现在很少使用），一些制造商使用它代替黑线作为接地线

橙色+3.3V现在主要用于SATA硬盘驱动器电源，将来还会有其他用途

紫色+ 5V（USB）USB设备电源，支持USB键盘和鼠标加电功能（关机后仍可供电）

绿色PS-ON开机信号线（当它与地线短路时，电源将被激活）

灰色的电源良好监控电缆将主板和电源连接起来，以发挥信号反馈功能

黑色电源接地线+ 12V：用于驱动磁盘驱动器电机，冷却风扇或通过主板的总线插槽驱动其他板。

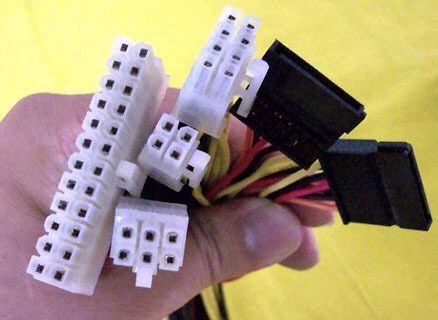

ATX电源接口定义

早期电源中使用了20Pin接口。自从Intel规范形成ATX12V1.3版本以来，它已成为当前的24Pin接口形式。并且定义了每个引脚的电压，这是电源输出端子和硬件之间的连接。接下来是作者从Internet上找到的每个连接器的定义和规格，玩家在制作电线的过程中可以参考。

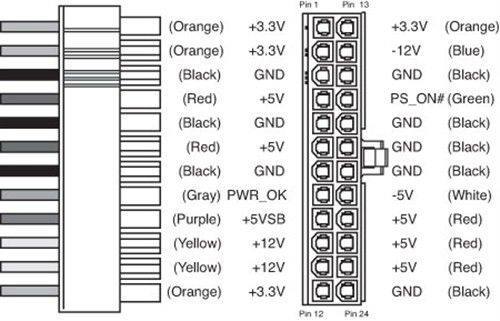

主板24Pin接口定义

CPU4Pin接口定义

CPU4 + 4Pin接口定义

图形卡6Pin接口定义

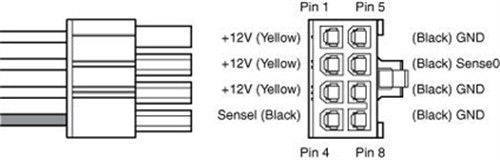

图形卡6 + 2Pin接口定义

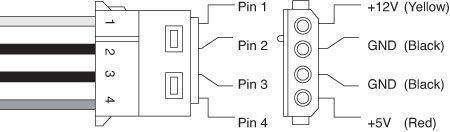

D端口定义

SATA端口定义

根据Intel定义的电源规格，所有电源制造商使用的电线都需要标准化。每根电源线的颜色和用途如下：

红色：+ 5V主板电路，内存模块电源，光盘驱动器，硬盘和其他设备信号电源

：+ 12VCPU，显卡电源；用于标准驱动器电路的电源，例如光盘驱动器，硬盘电动机

橙色：+3.3V现在主要用于SATA硬盘驱动器电源，将来还会有其他用途

紫色：+ 5V（USB）USB设备电源，支持USB键盘和鼠标加电功能（关机后仍可供电）

黑色：接地线（0V）电源回路的必要部分

绿色：PS-ON开机信号线（当其与地线短路时，电源将被激活）

灰色：PowerGood监控线，连接主板和电源，播放信号反馈功能
