如何连接主板电源线？电脑主板电源接线图

主板上需要连接电源的主要组件是: 主板电源，CPU风扇电源，硬盘电源，独立显卡电源和主板跳线. 以下是详细的介绍.

方法/步骤

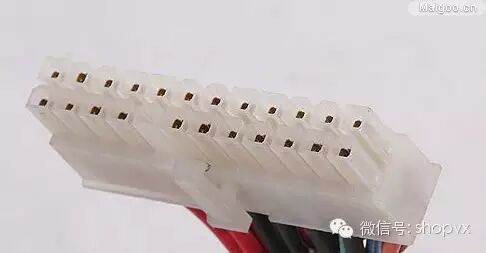

1. 首先，主板电源. 目前，大多数主板具有24PIN接口. 我们的电源还具有可插入的24PIN接口. 此连接具有防呆设计，因此通常不插入.

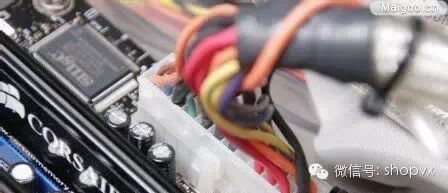

2. 连接的最终效果如下:

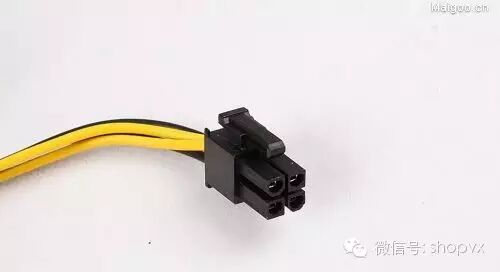

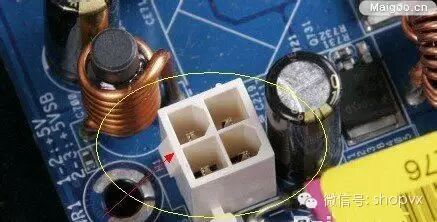

3. 主板电源连接完成后，将已安装的CPU电源4PIN接口连接到相应的插槽位置，如下所示:

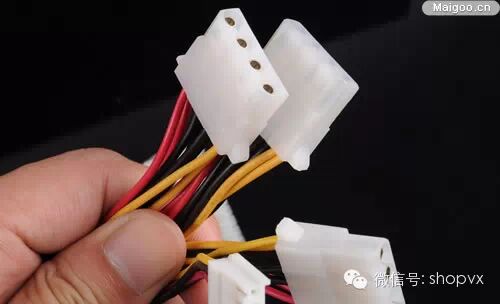

4. 下一步是硬盘电源. 硬盘电源也是4PIN接口. 电源接口如下图所示，只要连接了相应的硬盘接口即可:

5. 如果您的计算机中安装了独立显卡，通常，性能较好的独立显卡需要单独的电源，而性能较差的独立显卡则由插入它的主板供电. 通常，需要单独电源的图形卡接口也是4PIN. 与CPU电源接口类似.

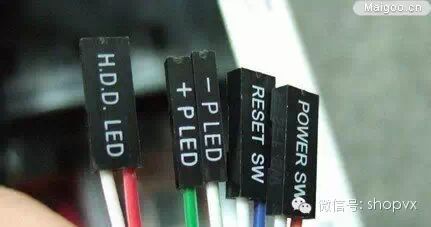

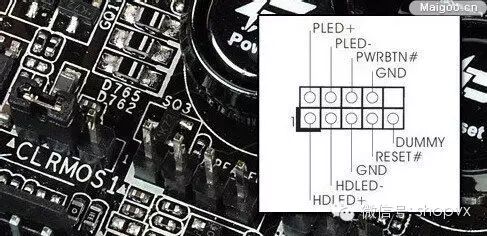

6. 最后，介绍主板跳线. 这对于许多新手朋友来说也是一个头痛的问题. 它主要涉及电源机箱电源按钮，重启按钮和机箱电源指示灯的连接. 连接方法如下:

7. 实际上，可以随机连接的接口主要是主板与机箱的接口. 目前，前置音频接口，USB接口和1394接口均采用非常标准的集成模块设计，永远不会错误地插入. 唯一需要注意的是前面板的开关，重新启动和引导以及硬盘指示器.

更详细地说，在主板和机箱之间的布线中，只要将开关和重新启动插入正确的位置，它们就无关紧要. 不能以错误的方式插入两个灯，但是如果插入不正确，则不会造成任何事故. 如果此时您不舒服，最好的方法是打开机箱盖，并在开机时尝试各种插入方法. 不会造成各种事故. 请放心.
