内存插槽

概述

内存插槽SIMM（单列直插式内存模块，单列直插式内存模块）[1]

内存条通过金手指连接到主板. 内存条的正面和背面都有金色的手指. 金手指可以在两侧提供不同的信号，也可以提供相同的信号. SIMM是一种存储器结构，其两边都用金手指提供相同的信号. 它主要用于早期FPM和EDD DRAM. 起初，它一次只能发送8bif数据. 后来，逐渐开发了16位和32位SIMM模块，包括8位和16位SIMM. 使用30pin接口，使用32bit使用72PIN接口. 内存开发进入SDRAM时代之后，SIMM逐渐被DIMM技术取代.

DIMM

DIMM与SIMM非常相似. 区别在于DIMM的金手指不能像SIMM那样互操作. 它们独立传输信号，因此可以满足更多数据信号的传输需求. 也使用DIMM. SDRAM的接口与DDR存储器的接口略有不同. SDRAM DIMM具有168Pin DIMM结构. 金手指的每一侧为84Pin. 金手指上有两个卡口端口，以避免在插入插槽时出错. 内存以相反的方向插入并燃烧； DDR DIMM使用184Pin DIMM结构，金手指的每一侧都有92Pin，金手指上只有一个卡口. 卡口端口数量的差异是两者之间最明显的差异. DDR2 DIMM具有240pin DIMM结构. 金手指的每一侧都有120Pin. 像DDR DIMM一样，金手指上只有一个. 但是，卡口的位置与DDR DIMM的位置略有不同，因此无法将DDR内存插入DDR2 DIMM. 同样，DDR2内存无法插入DDR DIMM，因此在某些同时具有DDR DIMM和DDR2 DIMM的主板上，将内存插入错误的插槽也没有问题.

RIMM

RIMM是Rambus生产的RDRAM存储器使用的接口类型. RIMM内存和DIMM具有相似的尺寸，并且金手指也为双面. RIMM有184个插针，在金手指的中部有两个非常接近的卡口. RIMM的非ECC版本的数据宽度为16位，而ECC版本的数据宽度均为18位. 由于RDRAM内存价格高昂，这种内存在DIY市场上很少见，而RIMM接口也很少.

金手指

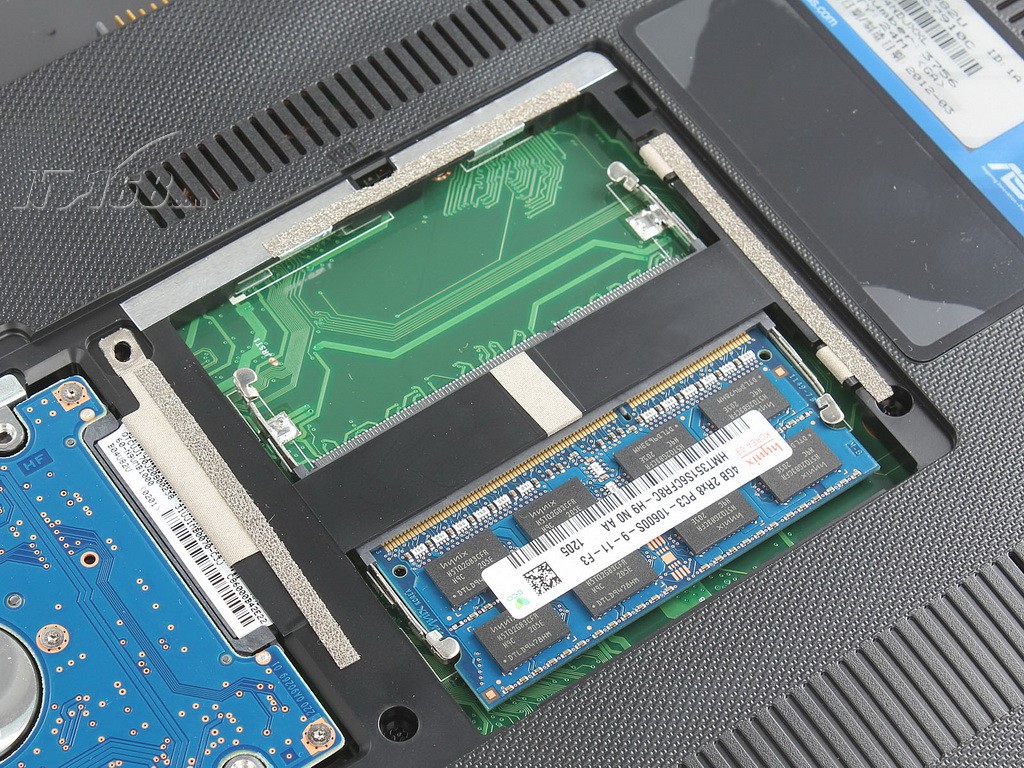

根据存储棒金手指上的导电触点数量来划分接口类型. 金手指上的导电触点也称为引脚数（Pin）. 由于不同的存储器使用不同的接口类型，并且每种接口类型使用的引脚数也不同. 笔记本内存通常使用144Pin和200Pin接口；台式机内存基本上使用168Pin和184Pin接口. 对应于内存中使用的针数不同，内存插槽类型也不同. 目前，台式机系统主要有三种类型的内存插槽: SIMM，DIMM和RIMM，而笔记本内存插槽是在SIMM和DIMM插槽的基础上开发的. 基本原理没有改变，但引脚数被省略. 有变化. [1]

连接指是记忆棒和存储插槽之间的连接部分. 所有信号都通过金手指传输. 金手指由许多金的导电触点组成. 因为表面镀金，并且导电触点排列成手指状，所以称为“金手指”. 实际上，金手指通过特殊工艺在覆铜板上镀了一层金，因为金具有很强的抗氧化性和导电性. 但是，由于金价高昂，手指”几乎全部被使用. 锡材料（仅是高性能服务器/工作站附件触点的一部分）将继续镀金，这自然很昂贵.

通过金手指与内存插槽的接触，与PC系统交换了内存插槽的内存处理单元的所有数据流和电子流. 它是内存的输入和输出端口，因此其生产过程对于内存连接非常重要.
