笔记本电脑应该如何冷却？

首次发布，更多细节，希望能谅解.

有一句话形容购买笔记本的人:

小白看着配置，大神看着散热.

也许许多计算机新手都不理解为什么他们购买了一台比其他人贵一千到两千美元的笔记本电脑，但是玩游戏仍然是很糟糕的事情. 购买时，配置很高. 你怎么玩游戏？如此卡住？这涉及到一个大多数人在购买机器计算机散热时忽略的问题.

热源

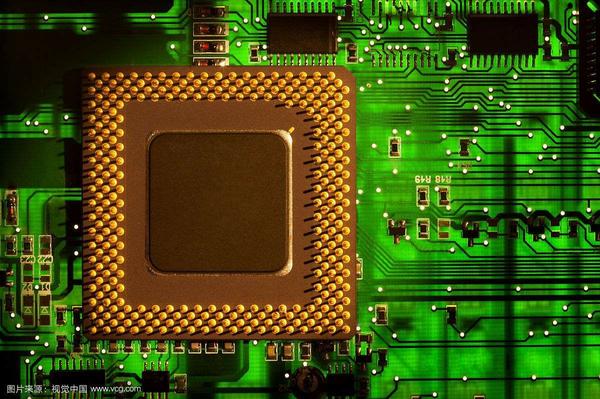

计算机内部的两个主要加热核心是CPU和GPU. 学名是中央处理器和图形处理器. 后者也称为图形卡. CPU的功能类似于人脑，它处理计算机中各种信息的逻辑操作，而GPU将CPU处理的信息转换为二维图像并将其显示在屏幕上以输出图片. 由于人们当前技术水平的限制，生产完成后不可避免地会在CPU和GPU内部产生阻力. 尽管工作时CPU和GPU的电压仅超过1V，但仍有多达12甚至数十A的电流. 在高速计算下会产生大量的热量. 如果热量不能及时散出，则积聚的热量将烧毁CPU和GPU，并导致计算机无法正常工作.

为了保护CPU和GPU，工程师为计算机设置了“温度墙”. 顾名思义，这堵墙的作用是阻止. 当达到此温度时，CPU和图形卡将主动降低频率以减少热量的产生，通常称为“撞墙”. 众所周知，计算机的运行速度很大一部分来自CPU / GPU频率. 频率越高，速度越快. 降频后的直接性能是计算机运行缓慢，死机甚至过热，计算机将被迫关闭. 通过自我保护，计算机的散热尤为重要.

图片来自互联网，已被入侵并删除

图片来自互联网，已被入侵并删除

对于台式计算机，无论外壳多么小，它都比笔记本计算机大，因此有足够的空间安装风扇以冷却CPU和图形卡. 与笔记本电脑不同，其设计的原始目的之一是便于携带. 它将太大而非常薄. 除了键盘，屏幕和主板的厚度外，散热部分还剩下很小的空间. 为了使计算机平稳运行，一方面我们只能采取两种方法来降低CPU和gpu的性能. 另一方面，为了控制热量的产生，请设计更好的散热模块以及时散热，以确保笔记本电脑的正常运行. 这也解释了为什么笔记本总是总是在台式机前滥用.

散热部分

图片来自互联网，已被入侵并删除

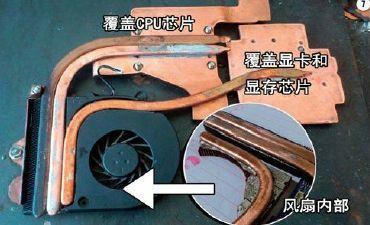

为了更好地散热，几乎所有笔记本电脑的散热都用整块铜板（或铝）覆盖以覆盖CPU和GPU核心，然后用热管焊接在铜板上，另一部分焊接在散热片上. 由于热管本身的特性，热量将迅速从铜板传递到散热片，然后风扇吹起加热的散热片以带走热量.

铜和铝具有出色的导热性，可以将热量从CPU和GPU核心快速传递到铜板上. 但是，由于加工工艺的限制，CPU和GPU核心表面与铜板表面的表面粗糙度不同，无法完美配合. 因此，需要一种良好的导热介质来填充两者之间的间隙并传递热量. 最常用的是导热硅脂，更高端的是使用液态金（液态金属具有出色的导热性和良好的流动性，但缺点是它具有导电性，一旦泄漏就会容易燃烧主板. ）. 这类物质的作用是作为填充剂和传热剂. 所以，发热量的趋势是这样的:

CPU / GPU产生热量→导热油脂→铜板→热管→热管的另一端→散热片→散热片周围的空气→风扇被吹走.

让我们开始吧，我相信每个人都明白，在整个散热过程中，任何环节的任何问题都可能导致热量积聚，这将导致一系列问题，导致计算机运行缓慢并冻结. 在笔记本电脑上，最常见的问题区域是导热油脂和导热管.

散热材料和零件

第一个是导热硅脂. 影响其导热系数的是其导热系数，单位为W / m·K. 值越高，导热率越好，一般在0.8-6.0W /（m·K）范围内，高端可以超过20，液态金可以达到70、80甚至超过100. 当然，您得到的是所支付的. 导热率越高，价格越昂贵. 一般用户不需要使用液态黄金，但它也是不能用几美元和一个大桶的那种，效果确实很差，一般超过20美元几乎是一样的. 还有一点需要注意，因为大多数硅脂都包含稀释剂，所以稀释剂会在长期高温条件下挥发，从而使导热油脂凝固并大大降低散热能力. 因此，通常需要在几个月或半年内更换硅脂. 顺便说一下，可以执行除尘操作.

PS: 除了导热硅脂外，还有一种导热介质，称为相变片，可制成非常薄的片，可以附着在CPU和GPU内核上. 硅脂可能发粘且难以涂抹. 难以均匀涂抹，相变膜可以轻松解决这个问题.

还有一个热管. 热导管是笔记本电脑内部的导热“桥”. 它负责将热量从加热芯区域快速传导到散热片. 具体原理将在网上详细描述，因此在此不再赘述.

图片来自互联网，已被入侵并删除

为了节省内部空间，大多数笔记本电脑使用下图所示的热管样式. 展平后，可以节省一定的高度空间.

图片来自互联网，已被入侵并删除

但是热管的导热系数也不同

首先，热传导越短越好

第二，导热越厚越好

此外，热传导越直越好.

最后，热管越多越好.

这就像水管. 导热速度类似于水的流量. 我相信每个人都可以轻松理解它.

噪音原因

但是！ ！ ！

计算机制造商不这么认为. 他们的目标是在确保正常使用的同时尽可能降低成本！这会赚钱！

因此，在许多散热模块上，粗热管变成细热管，多根热管变成一条热管. 为了方便主板的设计和风扇的放置，将直的热管弯曲9次并弯曲18次. 这就像您用卡车行驶10公里以直线方式运送一批货物，然后要求您在一辆小推车上以50公里的弯道运送相同的货物一样. 怎样才能达到同样的效果？热管的热效率降低，这直接导致CPU温度保持较高. 热量不断地从CPU传递到热管的另一端. 最初，散热需要风扇以60％的速度散热. 但是，当CPU满载时，发热会急剧增加. 热管另一端的风扇需要全速运转才能满足散热要求. 从这里. 这可以从根本上解释大多数计算机嘈杂并且游戏卡住了.

随附为神舟战神T6tiX7战斗版的拆解图，其中装有i7 7700hq + gtx1050ti4G

图片来自互联网，已被入侵并删除

具有这种配置的U很难用单个热管压下，更不用说两个弯曲了. 夏季玩游戏时，您仍然可以听到四到五米外的风扇声音. 通常，戴上耳机时可以忽略它. 是的，但是如果它影响到宿舍中的室友，那就不好了. 因此最好修改散热.

散热方法

方法1，瓶盖方法

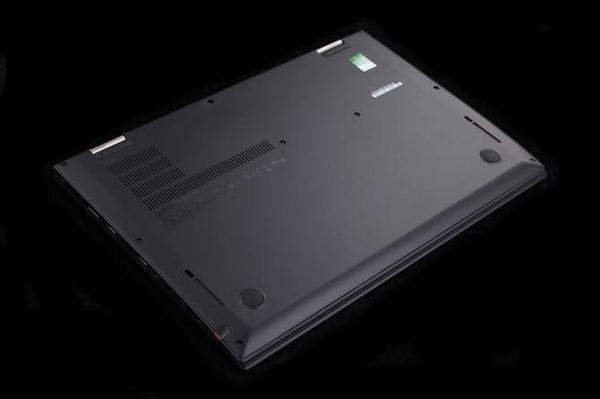

仔细观察一下计算机底部，发现有四个等高的凸起和一个网格孔. 凸出部分支持整个计算机. 某些计算机的四个凸起非常低. 仍然有人习惯将书垫在床上或在床上玩电脑，这阻塞了笔记本电脑的网格孔，这严重影响了笔记本电脑的进气量. 为了减少笔记本电脑的进气量，冷空气主要来自笔记本电脑的底部，然后由风扇从散热片上吹走. 因此，使用四个饮料瓶盖来抬起四个脚垫，这会增加底部空间并有助于改善笔记本的摄入量. 风量. 更多的冷空气可以进入笔记本电脑，自然提高了散热效果.

图片来自互联网，第二种入侵和删除方法: 基于散热的方法

如今，许多购买笔记本电脑的人都热衷于购买散热底座. 我在淘宝上搜索了很多此类产品，效果也不尽相同. 一般原理类似于瓶盖法，但增加了一个基数. 风扇人为地增加了进入笔记本电脑的冷空气量，以达到散热的目的

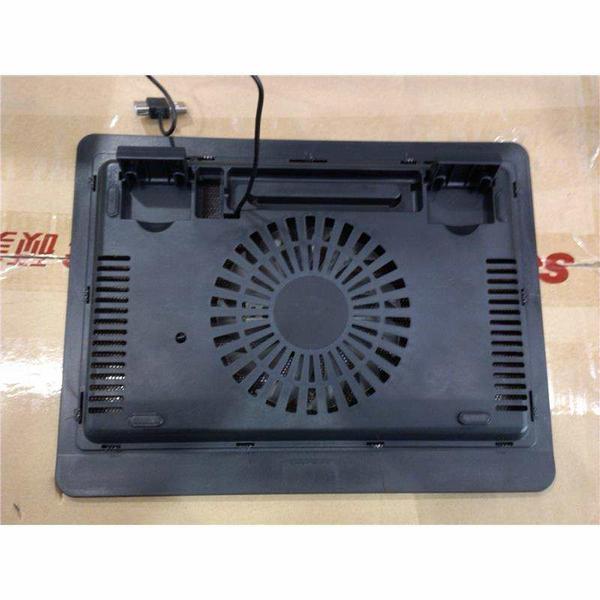

大多数底座向上吹以增加笔记本电脑的冷气摄入量
图片来自互联网，受到入侵和删除

值得一提的是，某些散热底座不是向上吹，而是向下吸入空气. 这种类型的散热底座主要用于带有笔记本电脑外壳的计算机型号，以帮助散热. 例如，大多数薄而轻的铝镁合金外壳都可以将热量传递到整个身体，以帮助散热，而向下通风的底座可以从外壳中吸收热量并加速散热. 因此，向下通风的冷却底座不适用于以底部为主要进气口的笔记本电脑. 笔记本计算机需要从外部获取冷空气，您还可以使用向下通风的基座将空气抽走. 这不是相反吗？自然会大大降低散热效果.

方法3: 散热器用尽

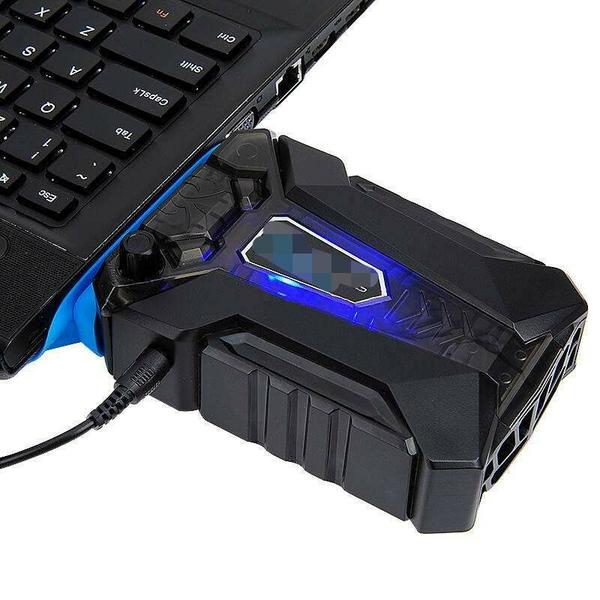

几年前，淘宝上“徐父子”的通风式散热器突然出现，解决了大多数笔记本电脑的严重散热问题. 该原理类似于抽气机的原理. 散热器连接到笔记本电脑的出风口，通过主动抽风加快了散热片附近的热气流. 笔记本电脑将热空气吹走，散热器将其排出，从而有效地减少了热量. 笔记本电脑的热量积聚是一个创意. 但这也有其局限性. 首先，散热器端口必须连接到笔记本计算机的出风口. 如果不固定，则难以确保气密性，并且气密性对散热效果有很大的影响. 一般来说，密封性越好，冷却效果越好. 其次，每个笔记本电脑出风口的位置和形状都不同. 有些在左侧，有些在右侧，而更多在背面. 左侧和右侧可能很容易固定. 在背面，固定排气口并不容易. 散热器本身的尺寸也可能会影响屏幕的打开和关闭角度. 要么安装了散热器，屏幕的角度不舒服，要么屏幕看上去令人愉悦. 散热器的安装╮（︶﹏︶）╭位置不正确. 最后，为了提高散热效果，一些制造商使用功率更大的风扇电动机，并且大多数排气散热器是涡轮风扇. 增大功率后，噪音将不会降低，甚至可能比计算机自己的风扇更大. 大.

图片来自互联网，已被入侵并删除

图片来自互联网，已被入侵并删除

方法4: 修改水冷

许听说过台式计算机的水冷技术，但据估计很少听说过计算机的水冷技术. 一方面，笔记本电脑的内部空间很小，不容易修改，另一方面，很少有厂商专门这样做. 毕竟，精心设计模块要比重新设计水冷套件容易得多. 而且，笔记本电脑的热量比计算机的热量小得多. 水冷的改进给人以杀鸡的感觉. 但是，由于许多笔记本散热模块的设计不合理，因此笔记本温度仍然很高，有些喜欢DIY的人已经重新考虑了笔记本水冷.

顾名思义，水冷却以水为主要传热介质. 水具有价格低廉和比热容大的优点. 它可以迅速带走水冷却系统中的热量.

基本原理如下: 通常将一个内径为3 mm，外径为4 mm的铜环管压扁（不完全平整，仍然有间隙），然后将其焊接到CPU， GPU和带有锡的热管. 铜导热迅速. ，大量的热量将从CPUGPU传递到热管，其中一小部分将直接散发到空气中，一部分将跟随热管到达散热片，并通过散热片的内部风扇散发笔记本. 剩余的热量通过铜环管传递到内部水中. 环形喷嘴从笔记本电脑中伸出，并将水泵与冷排气串联连接. 循环管中的水在水泵的推动下循环，热水流向冷排，风扇散热后，冷水又流回循环管.

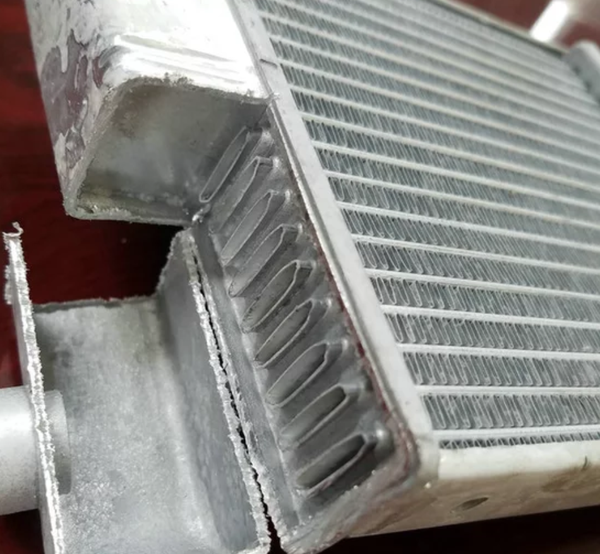

扁平长截面是水流过的水通道.
图片来自互联网，受到入侵和删除

正面有透明的金属网格.
图片来自互联网，已被入侵并删除

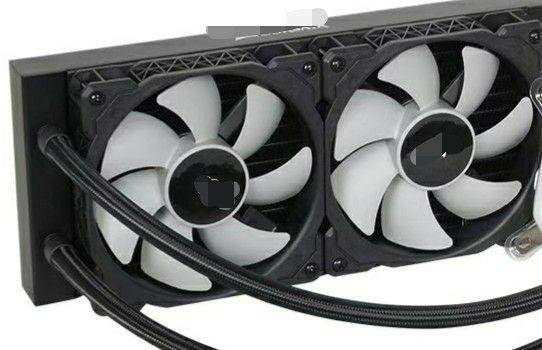

需要在冷排上安装风扇以驱散热水
图片来自互联网，已被入侵并删除

从本质上讲，水冷却严格是风冷的，但是风扇改变了位置.

铜环管的图片来自互联网，受到入侵和删除

良好焊接的，在此处获得“冰水冷却”的同意，粘贴成品照片，如果您认为自己的动手能力很差，可以考虑在淘宝上搜索“冰水冷却”，帮助改装，高质量的改装，周到的服务，店主非常热情.

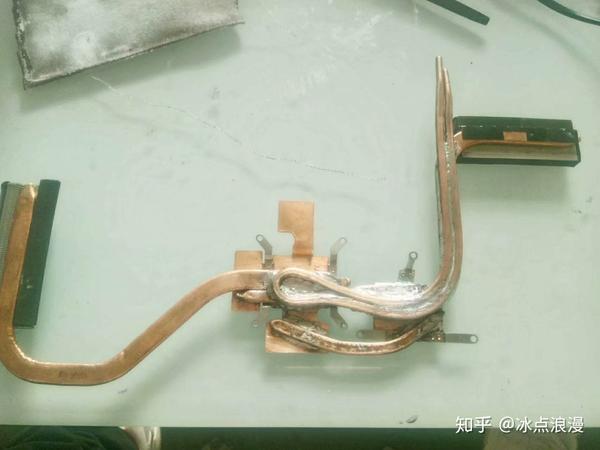

附加两个修改后的图纸以自己焊接

增加了两个热管

焊接铜管

好看不像冰川这类专门从事这类工作的人好看，但是散热效果非常好. 我过去曾使用过采矿软件来开采比特币. 效果类似于两次烘烤. CPU和GPU已满载几天和晚上. 那种温度大约是60度，而甜甜圈单烤机大约是65度. 现在看电影和刷网页基本上已经超过40度. 散热问题被完全忽略了.

水冷却的噪声主要来自两个地方. 一个是水泵的声音，另一个是冷风扇. 如果风扇选择了更好的静音风扇，则一米之外几乎没有声音. 水泵只需选择具有相似功率的功率即可. 如果功率太小，水的流速将变慢，这将影响散热. 如果功率太高，则噪声通常会很大. 根据个人经验，我建议流速为400-800L / H. 一般选择500-600. 电源优选是12V电源. 5V电源可能电力不足或流量不足. 为了减少噪音，固定水泵时可以垫一些泡沫吸音棉. 这样，散热和静音都正确，每个人都很高兴.

我只是DIY电子发烧友. 提供的数据仅代表我的计算机状况，不代表其他人的测试数据. 也可能存在数据错误或知识漏洞. 欢迎大家指出并共同进步.

最后，再次感谢您给Glacier Water Cooling提供的水冷铜管焊接图，并欢迎大家到淘宝咨询有关笔记本电脑水冷改装问题的Glacier Water Cooling.

鼓励所有人.
