微星笔记本昆山生产厂参观记录

作者: 烟碱

12月7日，作者受邀参观了台湾知名的板卡和PC制造商MSI的昆山笔记本电脑生产基地，并具有丰富的经验. 参观工厂后，我给作者最大的感觉是，微星在技术开发和生产过程中的严谨态度和创新精神确实值得其国际品牌的称号. 让我们跟随作者的相机镜头，进入MSI Notebook昆山工厂进行深入的访问和体验.

微星微星笔记本工厂-威猛电子位于江苏省昆山市郊，于2002年3月开始运营. 威猛电子总投资8980万美元，拥有5,000多名员工，包括500名研发人员. 人员，生产台式机主板，笔记本电脑主板和组装笔记本电脑.

MSI笔记本电脑于2005年开始在本地设计. 2006年，他们完成了20多个笔记本电脑的设计和批量生产，以及40个研发项目. 工厂有4条笔记本主板生产线，1条原型生产线和5条笔记本组装线. 每条组装线每天可以完成700个笔记本组装任务.

威盟电子前门

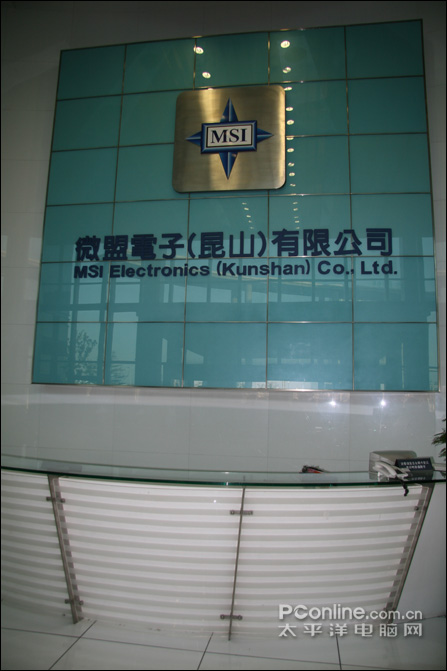

Weimob Electronics R＆D（R＆D）大楼的正门

威盟电子研发（R＆D）大楼

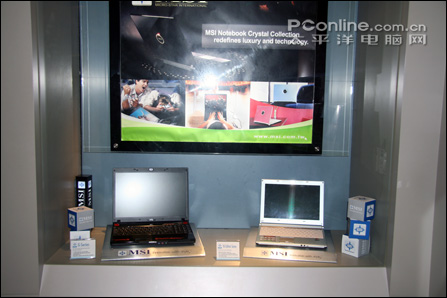

展览室

产品开发技巧:

IT产品的研发通常分为几个阶段:

让我们从下面的批量生产产品的生产步骤开始游览:

访问笔记本主板生产线:

在参观之前穿防静电服:

主板生产的第一步: 在空板上锡

清洁PCB上的锡

镀锡后的主板从印刷机中出来并经过手动检查，包括镀锡不符合要求的PCB，并在大芯片的边缘添加固定胶以到达用于精细组件的插件机

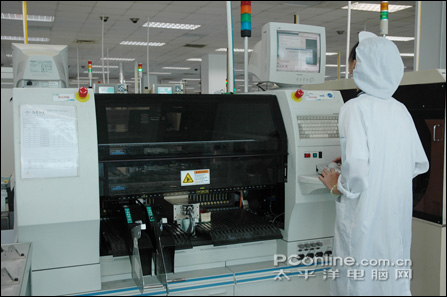

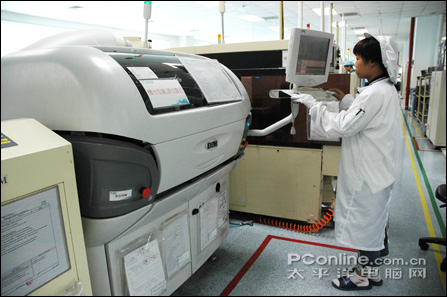

机器插入常规组件

插入式机器分为两种: 规则形状的组件和不规则形状的组件. 微小的电容器和电阻器是常规组件，其他是不规则形状的组件，例如大芯片和电感器.

机器会插入不规则的零件

大型接口也需要手动插件:

手动插入组件

插入过程完成后，您可以进入焊炉:

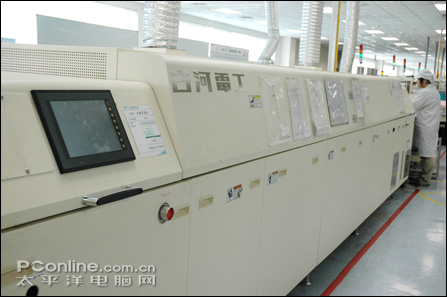

锡炉的温度变化3级，最高可达260摄氏度

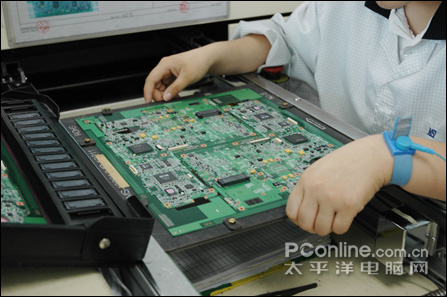

焊接的主板必须首先经过手动检查:

目视检查空焊，连续焊......

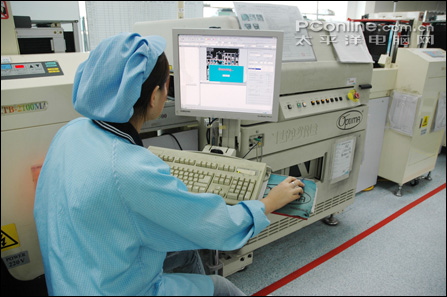

再次输入机器检查:

机器检查空焊

检查确定后，主板可以进入功能测试阶段:

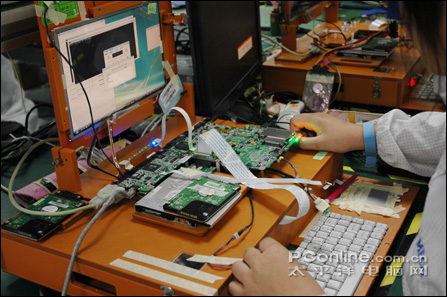

主板检测（与打开DIY桌面之前的场景非常相似吗？）

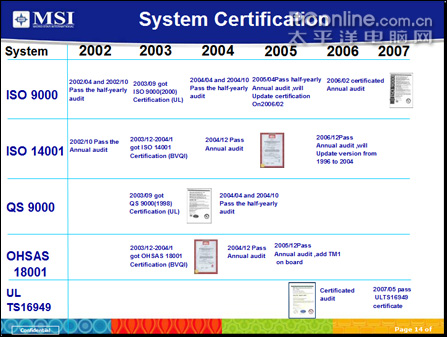

从生产到测试，笔记本电脑主板都有固定的流程. MSI笔记本电脑主板的这套生产过程已通过国际通用标准:

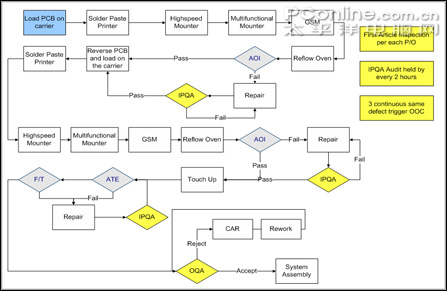

有兴趣了解笔记本主板生产过程的朋友不妨单击以查看大图

访问笔记本组装线:

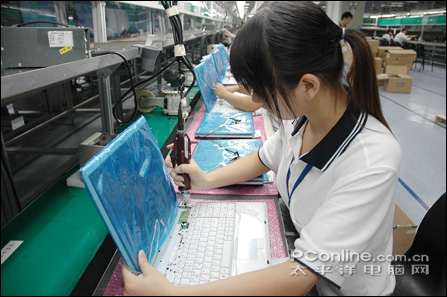

生产的主板可以在同一天到达装配线. 组装步骤包括: 将功能模块插入主板上，进行必要的连接，然后将其安装并固定在外壳上.

组装好主机部件，然后连接屏幕部件，就可以完成.

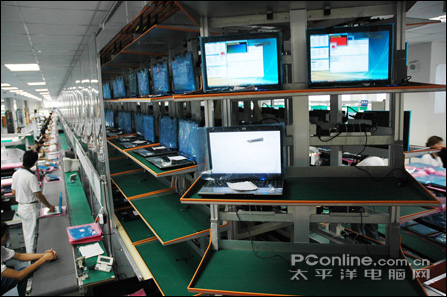

每台笔记本电脑组装后必须进入测试界面. 测试项目包括: 声音，3DMark等.

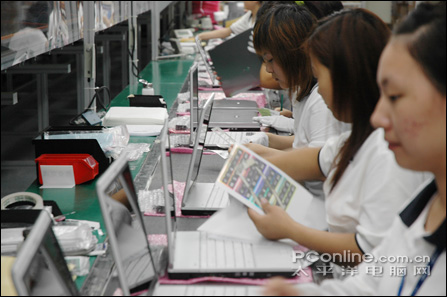

成功通过测试后，笔记本电脑进入最终包装阶段. 此阶段包括粘贴各种铭牌，配置标签​​等，并刷新BIOS.

最后，机器可以被密封.

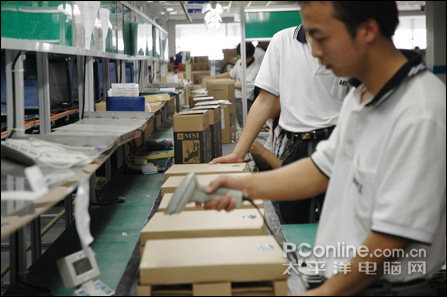

别以为您把箱子密封好之后就可以进入仓库了. 机器仍然需要称重. 进入仓库之前，已称重的重量不能超过一定范围，否则内部或多或少会有东西.

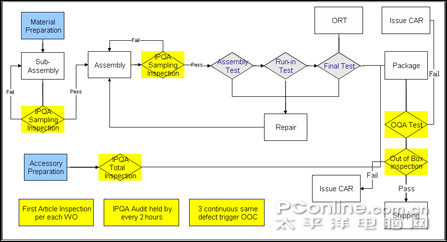

有兴趣了解笔记本组装过程的朋友不妨单击以查看大图

笔记本电脑进入仓库后，必须经过随机检查过程才能正式发货. 从那时起，从MSI笔记本电脑的生产到组装的整个过程已经成功完成.
