有关笔记本计算机芯片级维护的说明

电脑杂谈  发布时间:2020-08-04 21:08:43  来源:网络整理

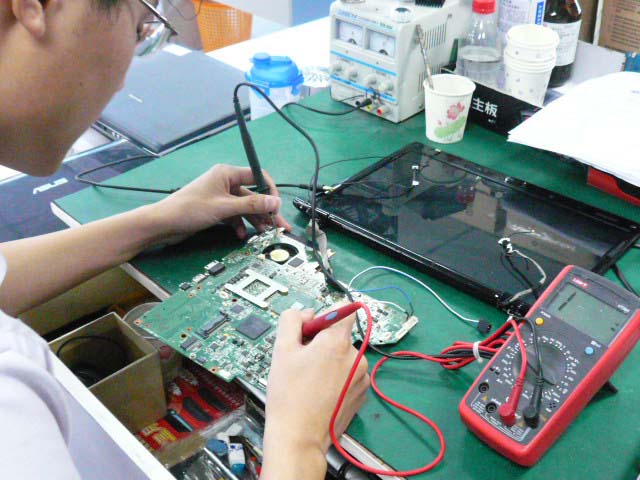

笔记本电脑芯片级维修_电脑芯片维修技术_电脑主板芯片维修

前段时间,我从北京师范大学电子系的一个小女孩那里买了一个坏笔记本. 这个女孩是电器的终结者. 她的笔记本电脑,手机,MP3,MP4和几乎所有电器都被她摧毁了. 她仍然是电子的,头晕. 她向笔记本中倒水,烧毁了主板,然后将其送到中关村修理. 中关村JS根本没有为她修理,却骗了她600元. 她很拼命,所以便宜地给了我笔记本.

笔记本为华硕双核1.6G,512M内存,80G硬盘. 笔记本电脑的故障是不稳定的工作,有时会突然关闭,并且电池无法充电. 中关村的JS说,它不能修理,只能用价格超过1000元的主板代替.

拿起笔记本,不用说就打开它!

先卸下屏幕电缆,然后卸下屏幕

笔记本电脑的主板在三乘五除以二后被取下.

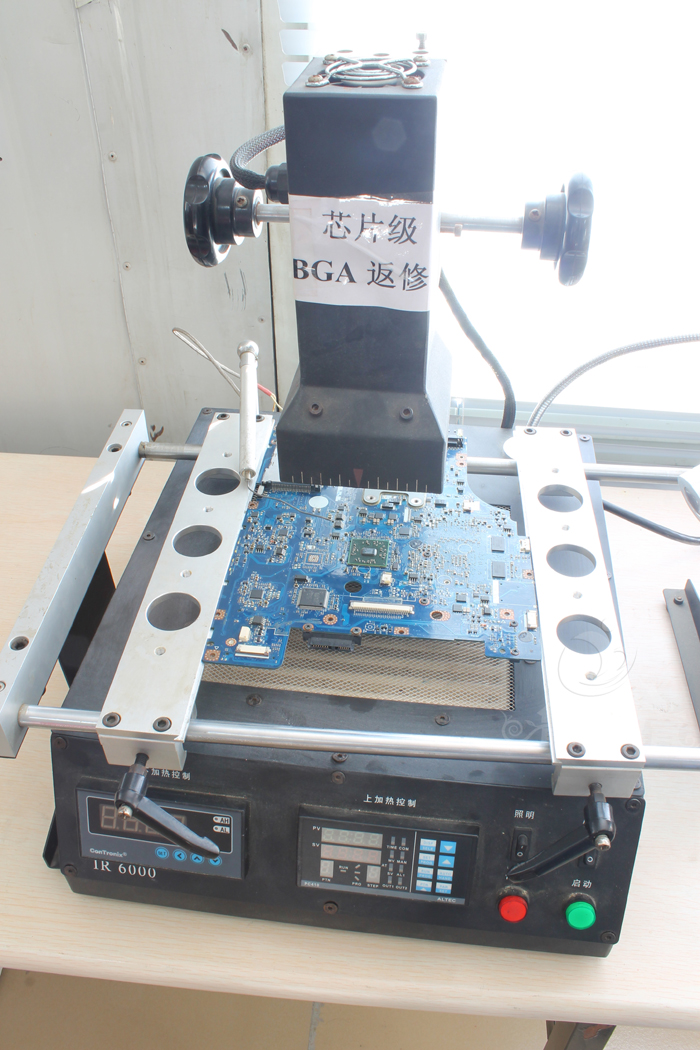

笔记本电脑芯片级维修_电脑主板芯片维修_电脑芯片维修技术

主板上的这个地方被水淹没了,并由中关村JS修理了. 到处焊接都很混乱,电阻和电容较小,并且导线飞散. JS根本没有解决它,甚至从缺乏心灵和眼睛的姐妹那里拿走了钱,良心非常糟糕!

我讨厌修理别人修理过的东西,尤其是别人修理过的那些杂乱的东西,这些东西没有修理过,将无法复原. 这简直是​​一场噩梦. 为什么中关村JS没有职业道德?

仔细检查主板的这一部分. 它是笔记本电脑的主要电源电路和电池充电电路. 19V电源首先通过电池充电电路,然后进入主电源电路,在此将其转换为5V和3.3V,以为整个机器供电. 电池充电电路的芯片是MAXIM的MAX8725,主电源电路的芯片是TI的TPS51020.

我立即访问了MAXIM和TI网站,找到了这两款芯片的数据表,并且发现它非常顺利. MAXIM的数据表是中文的,就像中文一样! TI在电源管理方面非常出色. 我不知道为什么充电芯片不使用TI. 是因为TI的芯片价格更高吗?

这是MAXIM的MAX8725电路图

电脑芯片维修技术_电脑主板芯片维修_笔记本电脑芯片级维修

这是TI的TPS51020电路图. TI的数据表中有错误. 图中的R11为3.92欧姆,组件描述文本为3.92k. 德州仪器(TI),您是国际知名公司,您会犯这样低级的错误吗?

与电路图相比,我仔细检查了主板上芝麻大小的组件,并从JS中删除了所有组件. 另外,几块PCB被腐蚀,断开和焊接. JS焊接的飞线根本没有用,芯片可能会被烧坏并取出. 焊接后,将主板安装在硬盘驱动器上并测试机器. 它将不再自动关闭,但是电池仍无法充电. 拔下交流电源,计算机将立即关闭. 被测电池没有输出,并且电池已经过测试,估计过放电会导致电池内部保护电路工作. 现在开始修复充电电路.

测试后,无论是否连接电池,充电灯都不会点亮,充电电路也没有输出. 检查电路,发现充电PWM转换电路中低端FET(MAX8725电路图中的N1)的栅极和源极损坏. 奇怪的是,一般的MOSFET损坏是D-S之间的击穿,而G通常没有损坏. 我不知道为什么会这样. 场效应管的型号为4800,品牌未知,搜索为30V,9A N沟道MOSFET. 我去了中发电子城,买了一个参数接近的场效应管,IRF7811,红外管,国际知名品牌!

更换电池后,连接电池,检查交流电源,充电指示灯已点亮. 我把照片中的焊管更换了.

电脑芯片维修技术_电脑主板芯片维修_笔记本电脑芯片级维修

我认为还好,我很高兴,但是我不知道艰苦的工作还没有到来. 连接电源并测试电池端子. 没有电压. 尽管充电指示灯亮起,但充电电路仍然没有输出!

我的情绪骤降,继续测试. 发现充电PWM转换电路中的高端FET(即MAX8725电路图中的P1)具有与G极和D极相同的电压,并且都是适配器输入的19V电压,显示高端FET已截止. 但是,低端FET的G极有电压. 这样,电池电压通过低端FET进入地面. 它最初是带电的,但后来变成了放电. 难怪电池处于低压保护状态. 高端管在截止状态下无脉冲,但低端管有脉冲. 这种现象绝对是异常的. 大多数芯片都有问题. 同时,请注意芯片非常热,并且估计内部存在故障. 果然,芯片的22针(高端驱动器电源)和23针(高端驱动器输出)损坏了!

故障很明显,必须更换芯片. 我在这里的设备非常齐全,包括热风和防静电烙铁. 这是我换芯片之前的工作坊,哈哈,有点乱.

我购买了MAX8725芯片和FET,并从广东寄出了邮件.

我还购买了助焊剂. 请参阅上面的英文说明. 它包含三种物质(致癌,异常和诱变). 我好害怕〜

电脑芯片维修技术_笔记本电脑芯片级维修_电脑主板芯片维修

该芯片采用QFN封装,尺寸仅为5mm * 5mm,非常小. 类似于BGA,密集的引脚位于背面,前端没有引脚. 据说这种封装节省了空间并且具有良好的频率特性. 我感觉头昏眼花. 如何在PCB上这么大的空白空间上节省空间?频率不高,最大开关频率约为400KHz. 嘿,我们必须进行维护.

用热风吹坏芯片,镀上新芯片的引脚,涂上助焊剂,对准焊盘(此步骤最困难,因为它太小,这是最困难的),打开气并小心地吹. 经过我所有的努力,新芯片终于焊接到了主板上.

安装芯片后,将其插入并打开电源. 为什么没有回应?结束了. 我就是不能收费. 我修复了它,但无法打开. 这有点可惜!

冷静下来,想一想. 什么原因?大部分引脚焊接得不好,因为芯片的引脚都在背面,有些引脚可能被焊接了. 找到用于观察植物标本的放大镜,并仔细观察每个针脚. 事实证明,芯片的电源引脚已焊接. 该芯片没有电源,因此当然不起作用,交流电源首先通过充电电路,然后进入主电源电路. 如果充电电路不工作,则主电源电路没有电源,因此当然无法接通.

将最尖锐的烙铁的尖端换成芯片. 芯片太小,感觉就像在进行生物显微操作. 添加焊接后,连接电源,启动成功!连接电池并成功充电!所有功能都正常!

按原样重新安装笔记本,并添加了拆卸和组装JS(然后再次责骂JS)时缺少的螺钉. 开机,一切正常,我看到了久违的蓝天白云!这时,我陶醉于成功的喜悦!经过一周的努力,我终于取得了积极的成果!

最后,我给你刚拍的桃花的照片. 春天来了,让我们一起感受春天的气息.
