图纸功能是浩辰CAD机械软件的主要功能之一，它提供了符合国家标准的图纸和自定义的非标准尺寸。用户在进行零件图、部件图，装配图图纸绘制之前，利用此功能快速方便地建立图框，设置绘图比例，以及建立符合用户需求的标题栏、附加栏、参数栏，并能在同一界面上对相应表栏内容进行填充，极大地提高用户的绘图效率，缩短绘图时间。

浩辰CAD下载地址：

浩辰CAD机械2010下载地址：

操作流程简介

1、在插入图纸之前，需要在图纸功能下进行图纸的选择与设置，在“浩辰机械”菜单中点击【图纸】→【图纸设置】，就可以在对话框中选择相关选项进行图纸的设定(图幅大小或自定义图幅尺寸、图幅的放置方式、绘图比例、标题栏，附加栏，代号栏，参数栏等)。

图幅的大小在国标GB14689-1993中有明确的规定。在浩辰CAD机械软件中，用快速方便的方法可以迅速设定各种标准图纸和自定义的非标准尺寸图纸。

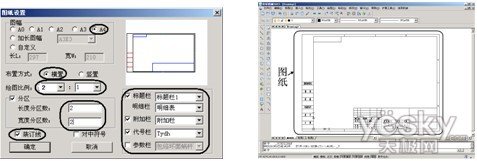

运行“浩辰机械”菜单中【图纸】→【图纸设置】命令，或输入“HC_PAPERSET”命令，弹出(如图)对话框，在对话框中设置好相应参数后点击【确定】按钮，系统将自动插入图框。

执行：

键 盘：HC_PAPERSET (或TZ)

菜 单：浩辰机械→图纸→图纸设置

图1

1. 确定图幅

上图中列出了符合我国机械制图标准的各种规格的基本幅面为A0,A1,A2,A3,A4，国标推荐为第一选择，用户根据需要点取按扭即可。

2. 加长图幅

国标规定，图幅可根据需要加长或加宽。加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出。下拉列表框中列出了国标推荐使用的第二和第三选择。可以直接从列表框中选择合适的加长图幅大小。

3. 自定义图幅

用户可以根据需要设置任意大小的图纸尺寸。自定义图幅是针对某些特殊应用场合，长宽一般不应小于210和100。

图幅的内容可以自定义，定义方法详见《定制手册》。

4. 图纸布置

在“布置”下面的矩形框内有“横置”和“纵置”两个按钮，前者表示要将所选的图纸横置，后者表示要将图纸纵置，用户根据需要点取相应的按钮即可。

5. 绘图比例

6. 分区设置

设置图纸长度和宽度方向的分区数。根据GB14689-1993的规定，图纸分区数必须取偶数，每一分区的长度应保证在25~75mm之间。

7. 装订线

一开关，控制图纸是否设置为留装订边的图纸。

8. 对中符号

一开关，控制图纸是否设置“对中符号”。

9. 标题栏、明细栏

各自的下拉列表框列出了系统定义的标题栏、明细表，用户可根据需要选择相应的名称。左边的打勾的开关控制在生成图框时是否自动插入标题栏、右边的按钮用于预览相应标题栏和明细栏图形。

10. 附加栏

一开关，控制图纸是否设置“附加栏”。它的下拉列表框列出了系统定义的附加栏，数量的多少没有限制。关掉此开关时，不能选取“附加栏”类型。右边的按钮用于预览相应的内容。浩辰cad

附加栏的内容可以自定义，定义方法详见《定制手册》。

11. 代号栏

一开关，控制图纸是否在图框的左上角设置“代号栏”。它的列表框列出了系统定义的代号栏，数量的多少没有限制。关掉此开关时，不能选取“代号栏”类型。设置“代号栏”后，标题栏中若存在对应字段，则两部分内容自动关联。右边的按钮用于预览相应的内容。

图样代号的内容可以自定义，定义方法详见《定制手册》。

12.参数栏

一开关，控制图纸是否设置“参数栏”。它的列表框列出了系统定义的参数栏，如直齿锥齿轮、链轮参数表等。浩辰cad关掉此开关时，不能选取“参数栏”类型。右边的按钮用于预览相应的内容。

参数栏的内容可以自定义，定义方法详见《定制手册》。

结果：完成上述设置后点取图2-1中的确认按钮，系统自动生成用户所选择(或设置)的图纸，并将此显示在屏幕上。此时，左下角白线交点为坐标原点(0,0)。

表栏填充

图2

资源操作

除“通用资源”外，其它工具的使用都包括在灵活的右键菜单中。同时，用户也可直接使用相应的快捷方式，调用资源数据。以下是鼠标分别在属性名称和属性内容处，出现的不同右键菜单：

图3
