工具治具，ICT / FCT测试治具，耦合板和屏蔽箱的作用是什么？

工装夹具

其目的是为了保证加工和装配操作过程中的加工和装配过程. 许多工艺不能达到基于现有机械设备水平的工艺要求，因此必须使用一些辅助设备或工具来实现零件的装配. 工件夹紧和定位，组装，即工装夹具. 工装夹具的设计主要是紧密地夹紧产品，因为工装夹具特定于某些产品，以确保生产过程中不会产生干扰，准确定位并为操作员提供便利. 生产线上使用的工具应适合该产品和手动操作的专用工具，以提高生产效率fct测试治具，减少疲劳并提高质量可靠性.

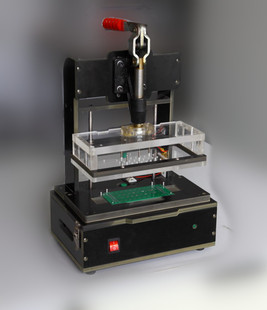

ICT测试夹具

是集成电路测试仪夹具的缩写，是检测和测试夹具. 它是用于测试组件的电气性能和电气连接以检查制造缺陷和有缺陷的组件的标准测试设备.

主要用于检查的各个组件以及每个电路网络的开路和短路状况. 具有操作简单，快速，故障定位准确的特点. ICT测试夹具可以执行模拟设备功能和数字设备逻辑功能. 测试时，故障覆盖率很高，并且需要为每个单板制作一个专用的针床. 这种针床在工业生产中称为ICT测试夹具.

ICT测试分为一侧和两侧. 通用顶板便于开关类型. 可调托盘用于方便维护. 它由丙烯酸，电木和FR-4材料制成（或指定）. 分析软件使用主流分析处理软件: CodeCAM ICT Analyse，fabmaster，Uberlin，Tengbo等，直接进行gerber文件处理以生成钻探文件，以确保钻探精度. 测试程序是自动生成的，以避免人工输入错误. 它可能适用于ICT模型，例如tri，jet，newsysfct测试治具，okano，tescon，takaya，gwposhell，src，concord和PTI816. 两个测量点之间或测量点与预钻孔中心之间的距离应不小于0.050英寸（1.27毫米）. 最好大于0.100英寸（2.54毫米），然后再加上0.075英寸（1.905mm）. 夹具测试点的分布还应尽可能均匀，以确保压制后板不会变形，以免损坏产品.

通过ICT测试夹具测试的故障板由于故障位置准确而易于维护，这可以大大提高生产效率并降低维护成本. 由于其特定的测试项目，它是现代生产质量保证的重要测试方法之一.

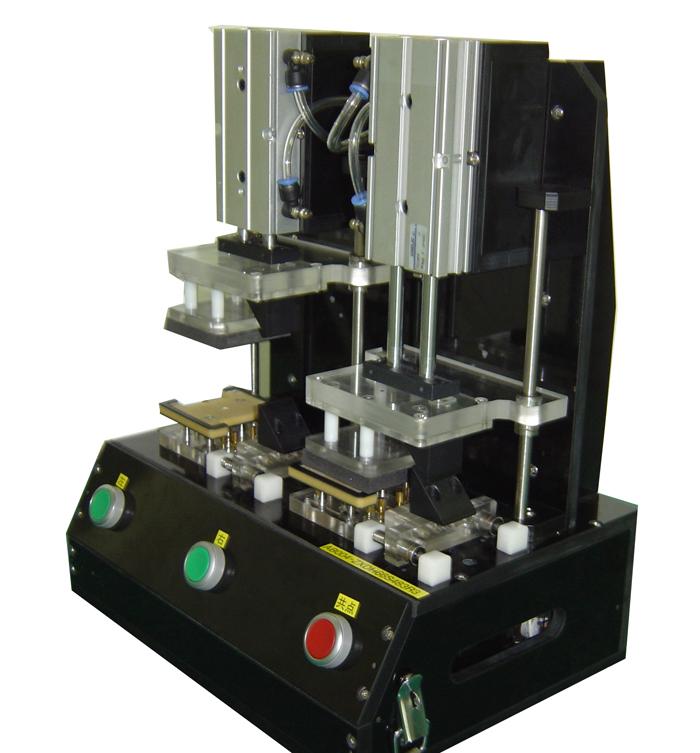

FCT测试治具

英文全称: Functional Circuit Test（功能电路测试）（即功能测试），它指的是测试目标板（UUT: 被测单元提供模拟的工作环境（激励和负载），以使其能够在各种设计状态下工作. 为了获得每个状态的参数以验证UUT的功能，测试方法是简单地给UUT加载适当的激励并测量输出响应是否令人满意，通常是指PCBA的功能测试.

根据不同的控制模式，功能测试可以分为手动控制功能测试，控制功能测试和全自动控制功能测试. 最早的功能测试主要是手动和. 对于被测板的一些简单功能测试，基于简化设计和降低生产成本的考虑，我们有时使用手动或测试解决方案. 随着科学技术的发展，为了节省生产成本，目前大多数功能测试都在使用全自动解决方案.

另一种更通用的分类是基于用于功能测试的控制器的类型. 在功能测试中，我们通常使用的控制方法是MCU控制方法，嵌入式CPU控制方法，PC控制方法，PLC控制方法等.

在PCBA的批量生产过程中，由于设备和操作员的各种可能因素，无法保证所生产的所有PCA都是完整的产品. 这就要求在生产结束时添加各种测试设备和测试工具，以确保所使用的所有已安装电路板与设计的各种规格和参数完全一致. 这样就产生了ICT，AOI，X射线，边界-各种测试方法，例如Scan和FCT.

天线耦合器

DUT近场波可以在屏蔽箱中测量，而无需使用任何物理RF连接器. 它可用于频率范围为80MHz至6GHz的GSM，WCDMA，WiMAX，LTE，GNSS，蓝牙，Wi-Fi Fi等当前和未来的通信技术，可用于多频段DUT测试，GO / NOGO测试，2G，3G和4G网络设备测试，执行有效且稳定的RF耦合.

射频屏蔽盒

屏蔽箱的基本含义: 屏蔽箱是由导电或导磁材料制成的各种形状的屏蔽体，将电磁能力限制在一定的空间内，用于抑制辐射干扰. 并进行传导和辐射处理，以实现为设备提供被测无线通信设备而无干扰的测试环境.

对于无线通信产品制造商而言，未能及时将产品推向市场或数量迅速增加，将导致大量产值和利润的损失. 直接影响后续业务和市场份额的扩大.

RF测试过程通常是无线通信设备（例如手机）生产线中最复杂，影响最大的过程，并且通常是生产线的瓶颈. 射频测试站通常由测试仪器，屏蔽箱，测试软件等组成，通常可以分为校准测试，综合测试，天线测试等. 由于容量要求，通常RF测试过程由多个相同的测试站并行运行. 一个或某些测试站的通过率低；产量的减少将导致生产线的瓶颈和生产成本的急剧上升. 原因可以大致分为: 产品设计或材料原因，测试问题（错误测量问题），射频干扰和其他环境因素以及测试中的不确定性问题.

电磁干扰/ EMI是整个电子领域必须面对和克服的一个问题，通常在无线通信产品中，例如: 手机，无线网卡，无线路由器，，蓝牙耳机，wi-fi，wimax，数据卡，，RFID和其他无线通信设备以及无线通信模块等，在电路板测试和最终测试过程中，都使用RF测试屏蔽盒来改善测试环境.

三，屏蔽盒的作用

隔离外部基站信号和外部干扰信号.

吸收盒子中的RF信号以减少干扰.

减少了人员的影响，并且测试更加准确.

节省操作时间并提高工作效率.

隔离相邻测试设备的干扰.

多个测试流程的集成简化了流程并提高了效率.

应用范围: 1.为无线通信产品提供高效，隔离的测试环境，避免公用网络信号的干扰，并避免不同测试系统之间的干扰，例如手机，wifi模块，数据卡，CPE或其他电子产品测试; 2.配合生产线稳定性测试，自动化机器人测试，一致性测试； 3.其他通信技术测试，例如GSM，WCDMA，WiMAX，LTE，GNSS，蓝牙，WIFI等.
