为了吃猪，外星人X51 R2升级GTX1070 老平台焕发新青春。

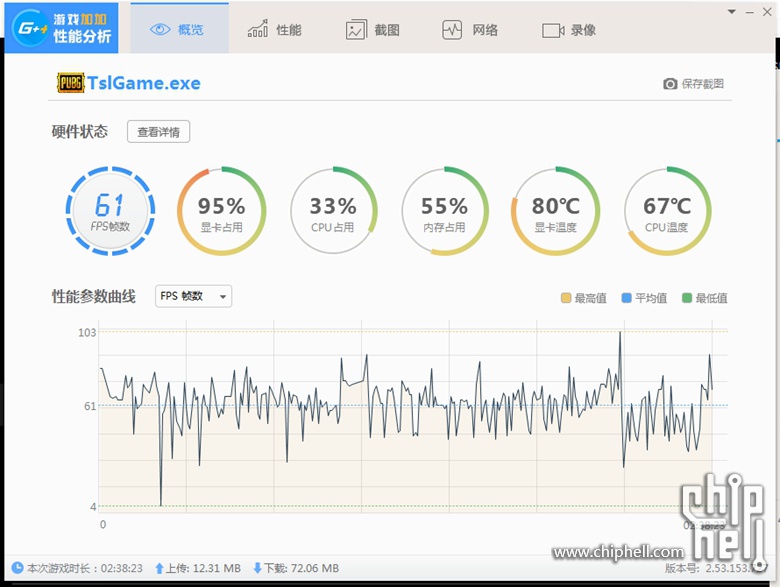

随着吃鸡、战地1、命运2等FPS大作的面世，2015年入手的外星人X51R2迷你主机逐渐的有点力不从心了。笔者是一个FPS爱好者，原装的R9 270显卡在低分辨率的状况下只得勉强保持60左右的FPS，且内存显卡占用率很高。如图，不能忍。

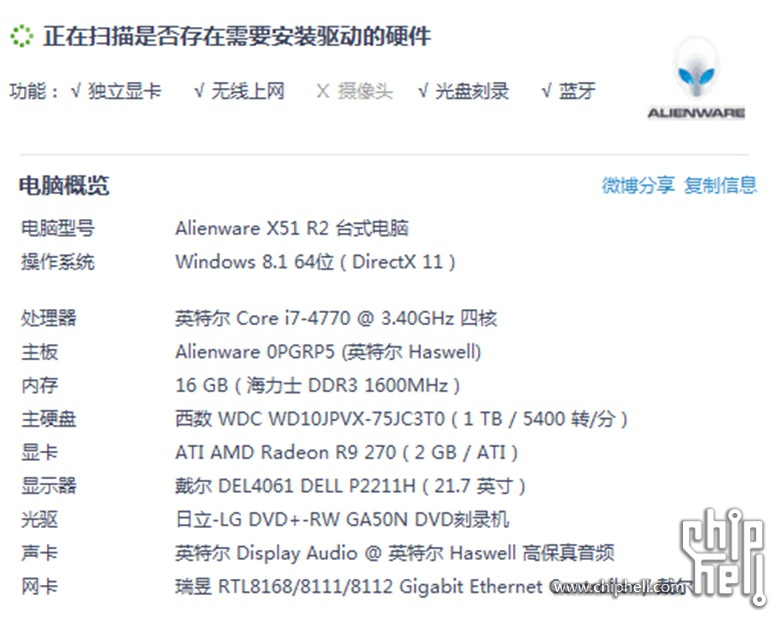

原平台的配置是I74770+16G内存+256D建兴SSD+1T硬盘+AMDR9 270的内存。外加dell P2211H的显示器。

由于吃鸡对显卡的要求非常高，4代I7 CPU和目前的新I7差距并不是很大。所以打算升级显卡，钱要花在刀刃上。

由于X51R2是小机箱对散热要求非常高，所以显卡只可以使用离心风扇抽风的导热方案。那么公版卡就成为了首选。

X51 R2电源电压330W，查询官网之后看到留给显卡的功率是175W。翻阅论坛发现TDP在180W的GTX1080和TDP在150W的GTX1070都可以适用，且都有顺利例子。原装的R9270的TDP是150W（其实是R9 270X的公版卡，DELL限制成R9 270）。保险起见GTX1070公版走起。N卡官网下单399美元 转运到手。

由于X51R2 小机箱只能装下长25.5cm的显卡，如何塞进26.7cm的N卡10系显卡呢？这难不倒我们DIY的同志们，在不妨碍散热风道的状况下，把前置的风扇改成扁平的导热风扇，节省出来的空间就能完美塞进GTX10系列的公版显卡。

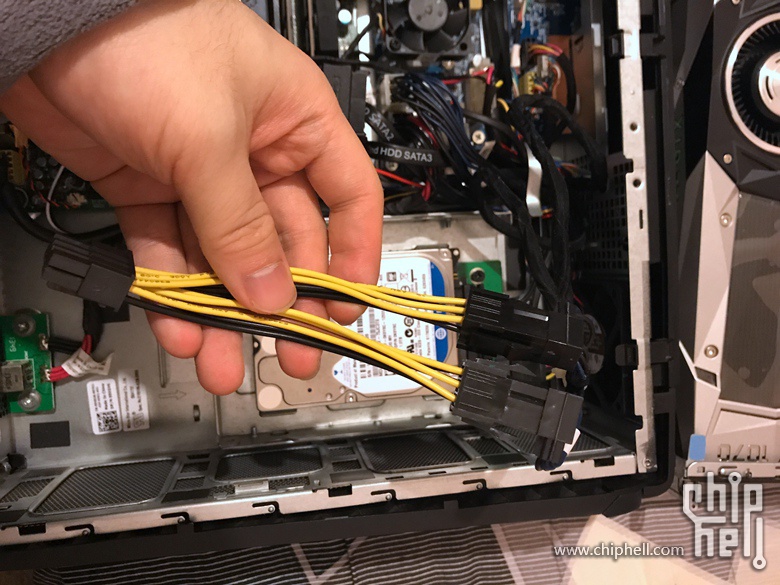

工欲善其事，必先利其器。遂万能淘宝购买后置扁平散热风扇一枚以及双6pin转8pin显卡供电线一枚（也可以用6pin转8pin的供电线直接插主板）。

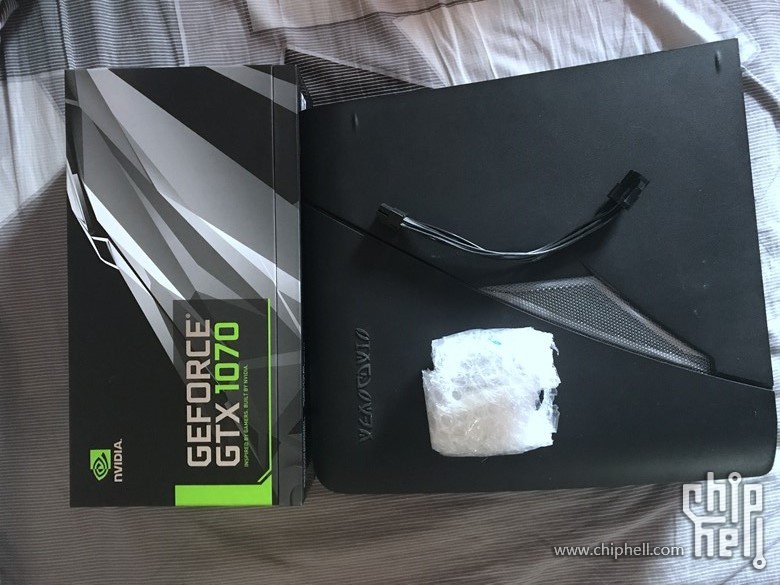

先上全家福

基本的拆解请见帖子：

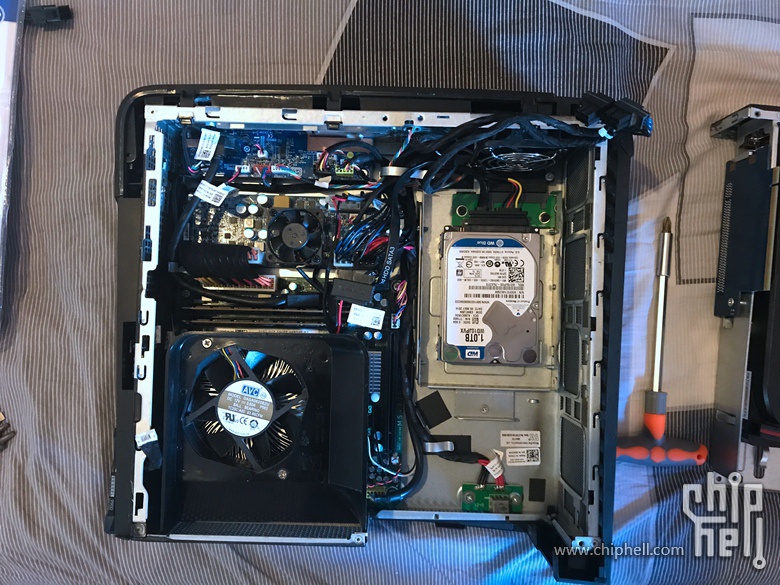

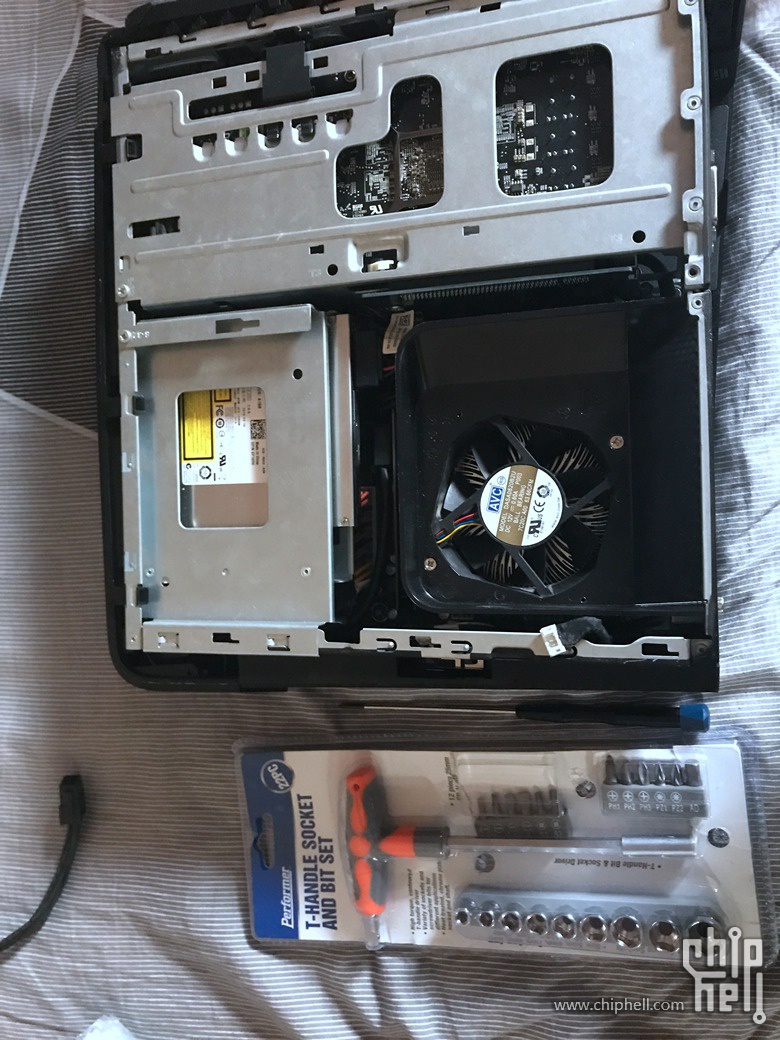

先拿掉机箱背面螺丝后，拆下机箱侧面板（记得拔掉侧灯接口）。然后依次移除光驱和内存。

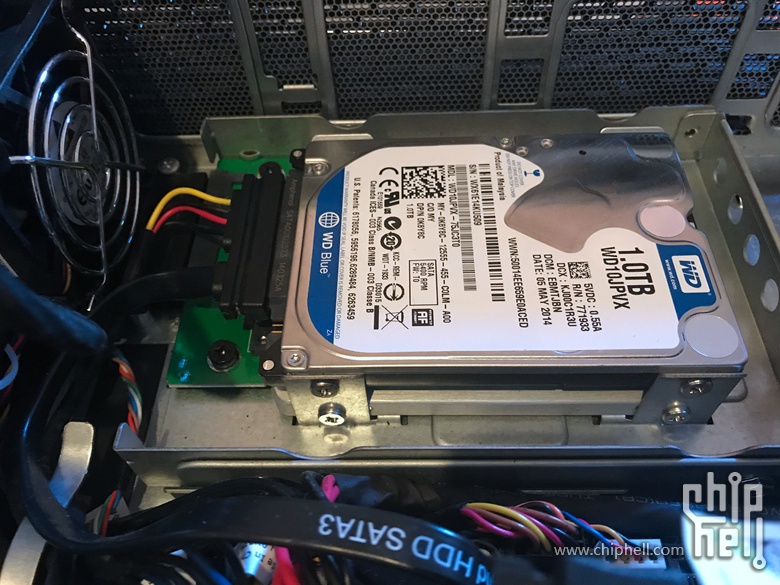

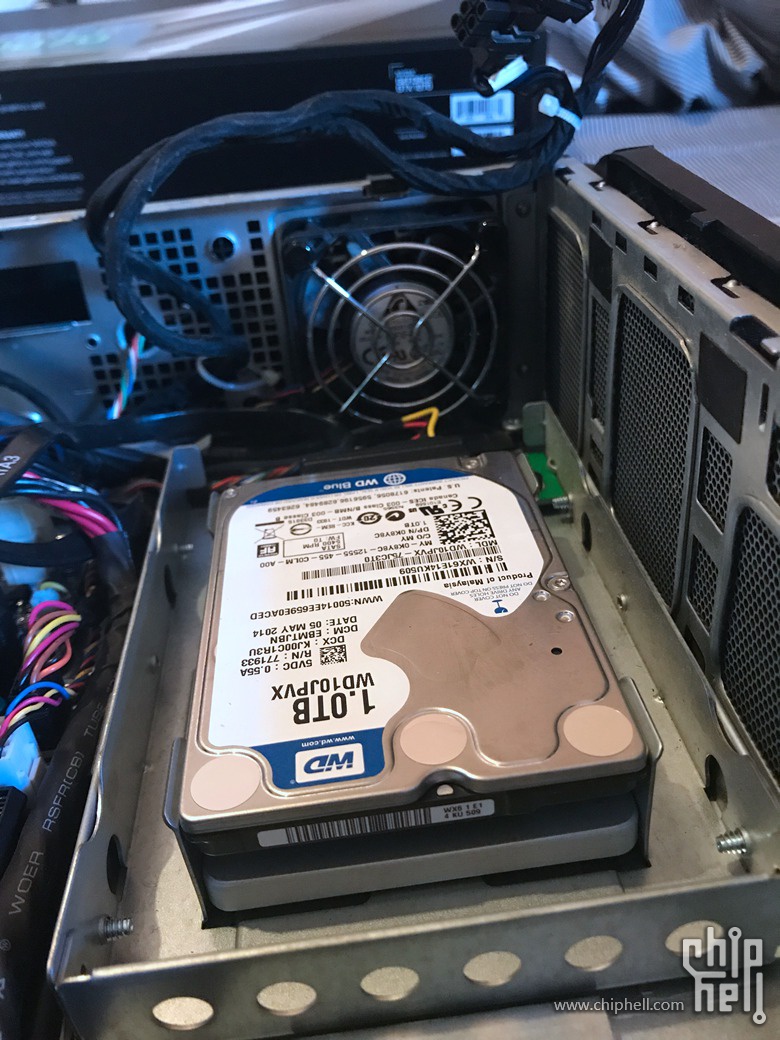

可以看到如果3年以后外星人X51的设计也有相当巧妙严谨的。原装配备了256GSSD+1T笔记本硬盘的存储方案。使用一个硬盘盒架联在一起。

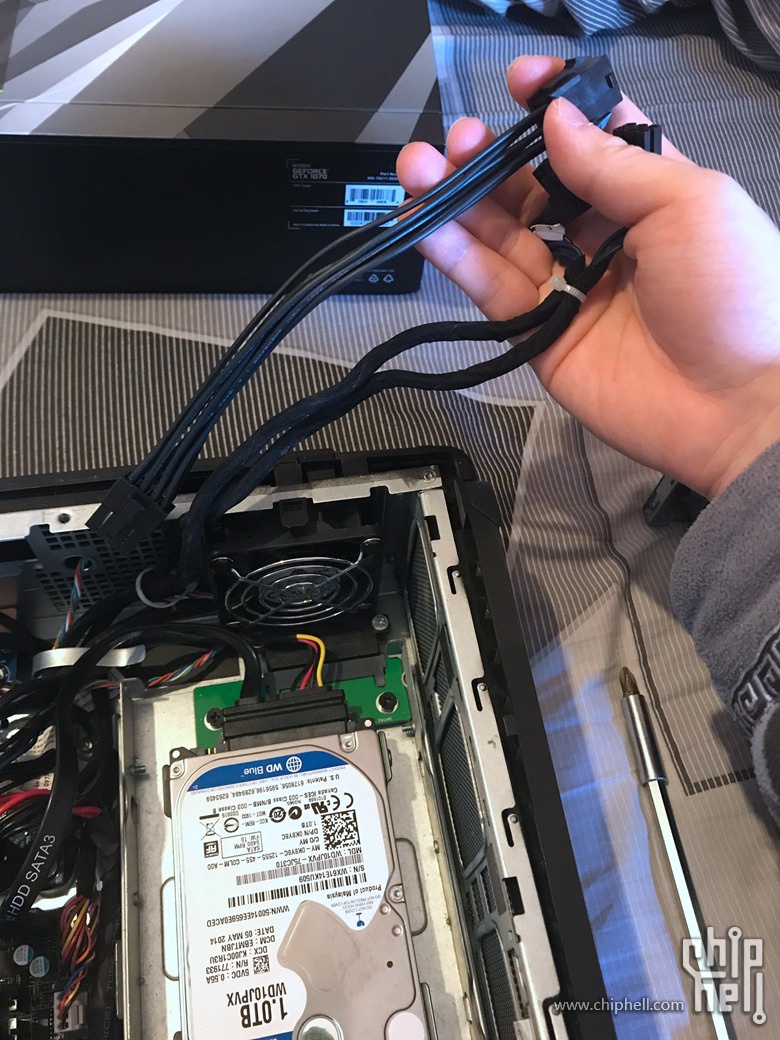

原显卡采用的是双6pin的供电方案

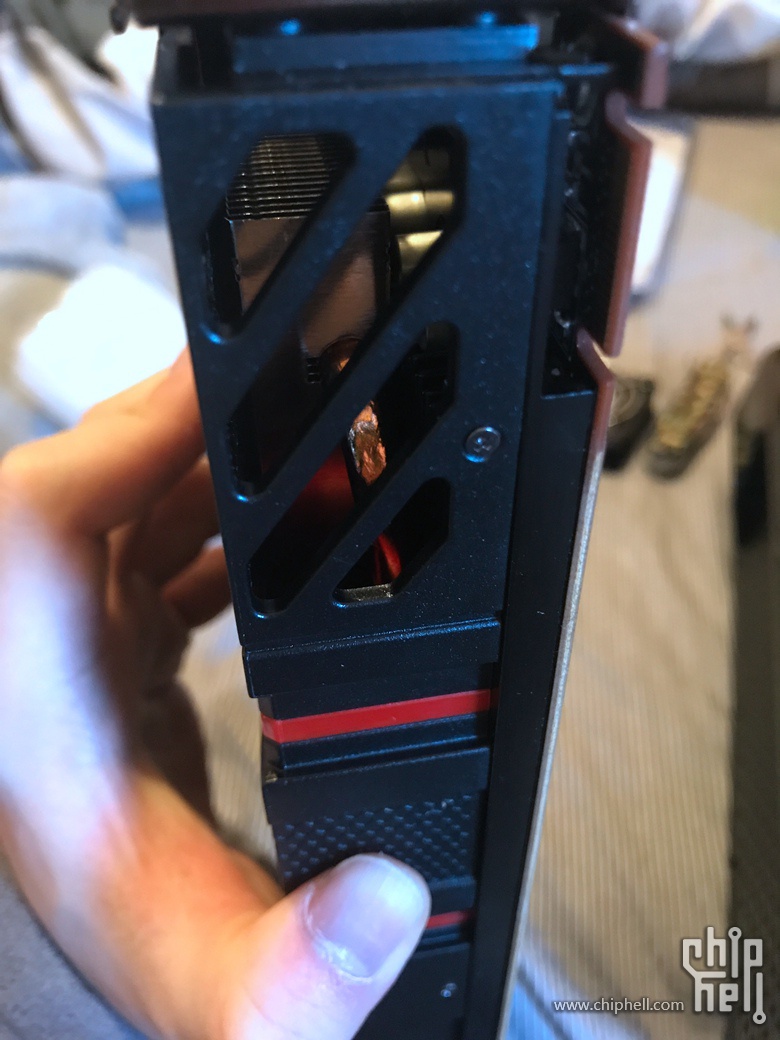

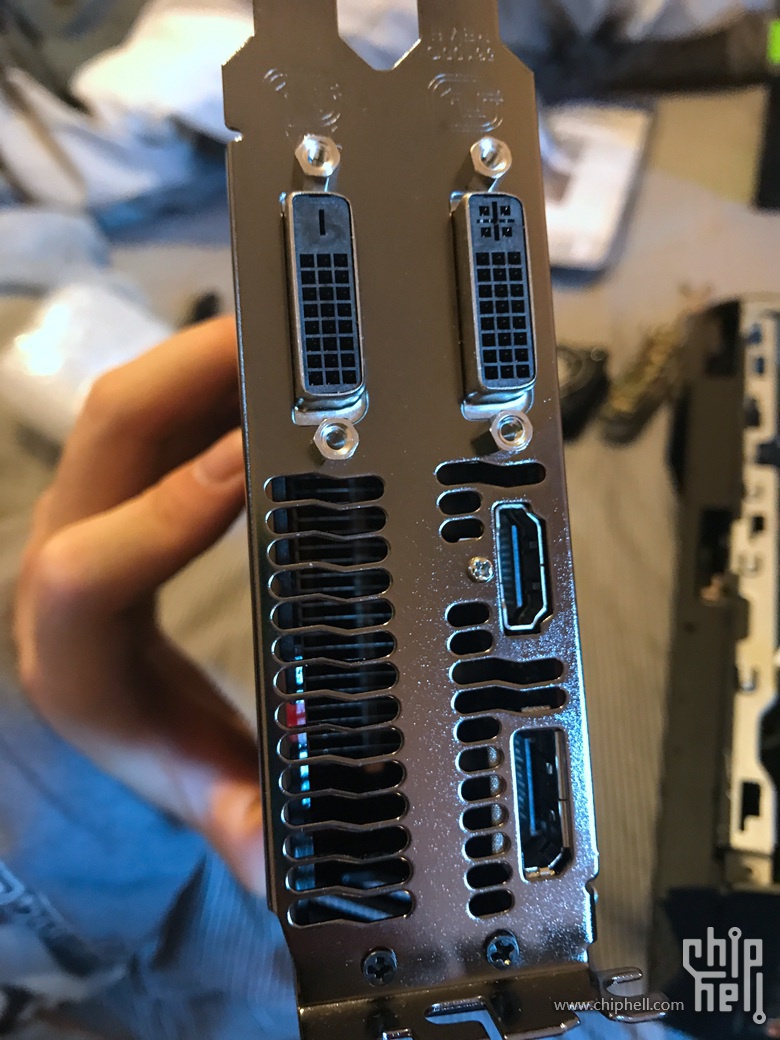

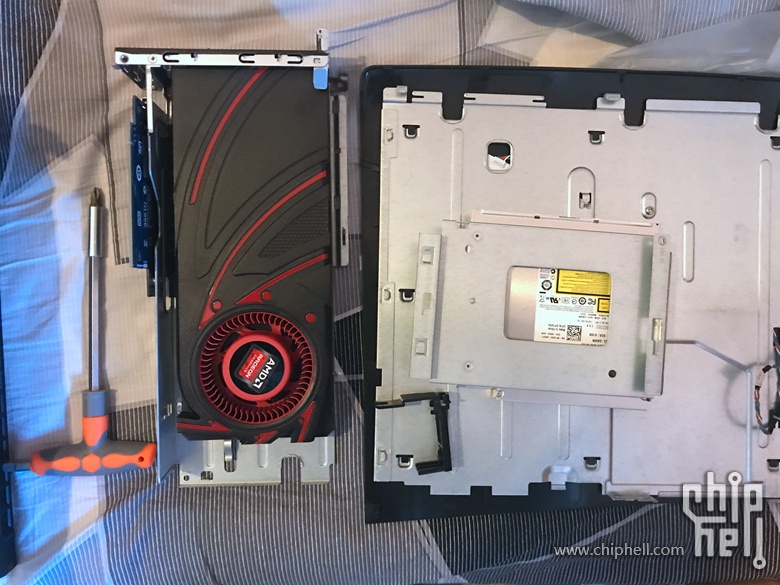

给AMD经典的7850马甲卡一个特写，可以看到R9 270（X）的做工也十分扎实，硕大散热器内部的导热铜管遍布。其实只要到最近这个显卡还是可以满足大部分游戏的意愿。

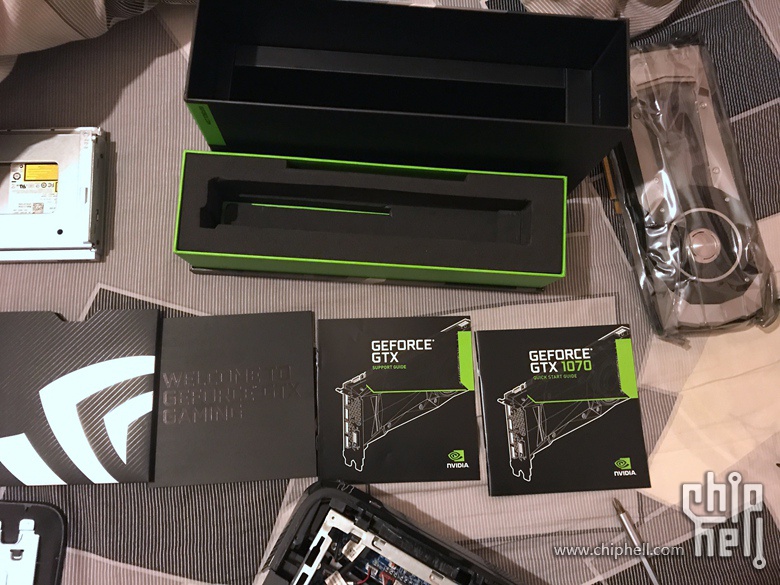

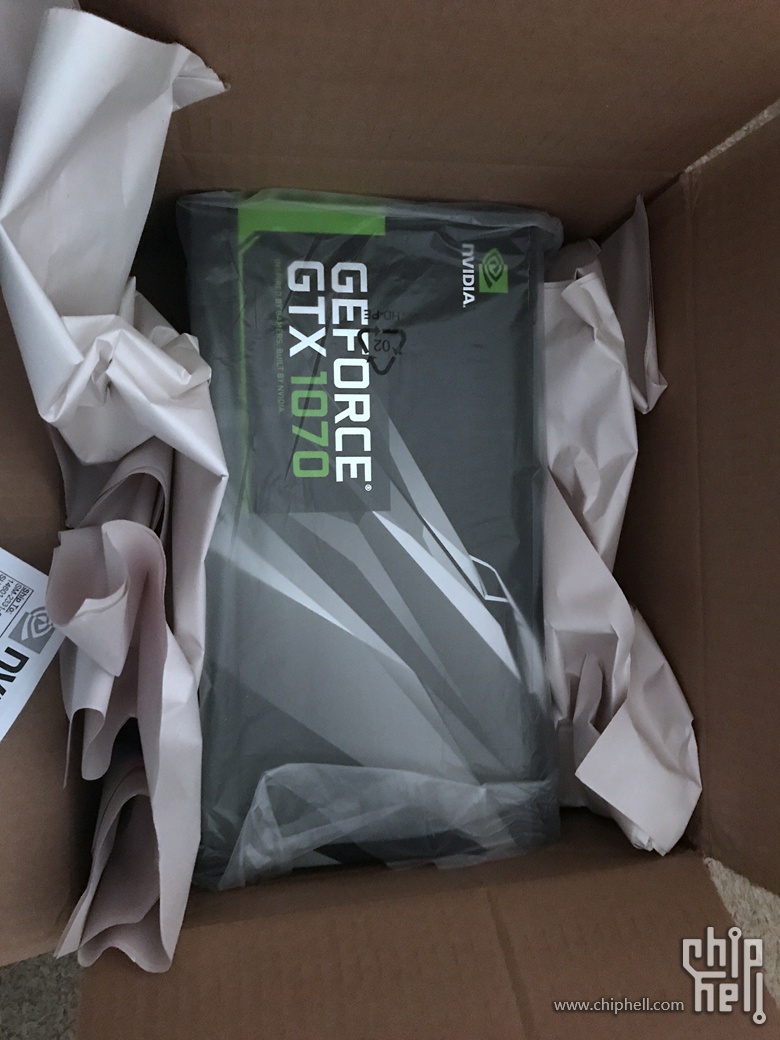

接下来就是GTX1070公版卡的开箱了外星人r2安装win7，可以说公版卡真的挺重外星人r2安装win7，比R9 270X还要重。铝制的散热器以及背板信仰满满。附带了诸多贴纸和说明书。

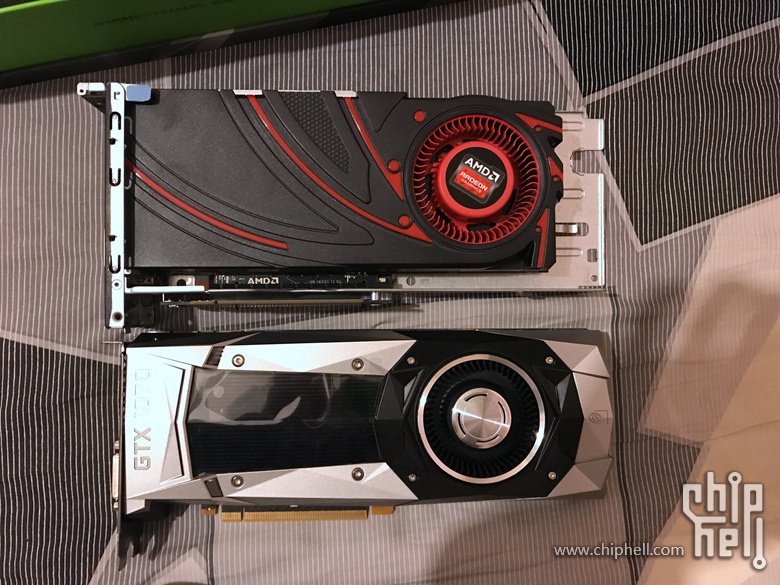

新老两张显卡的照片，各象征了一个辉煌的时代。

下面就要先置换前置散热风扇，需要移除另左侧的面板，机箱前面板，机箱底部面板。

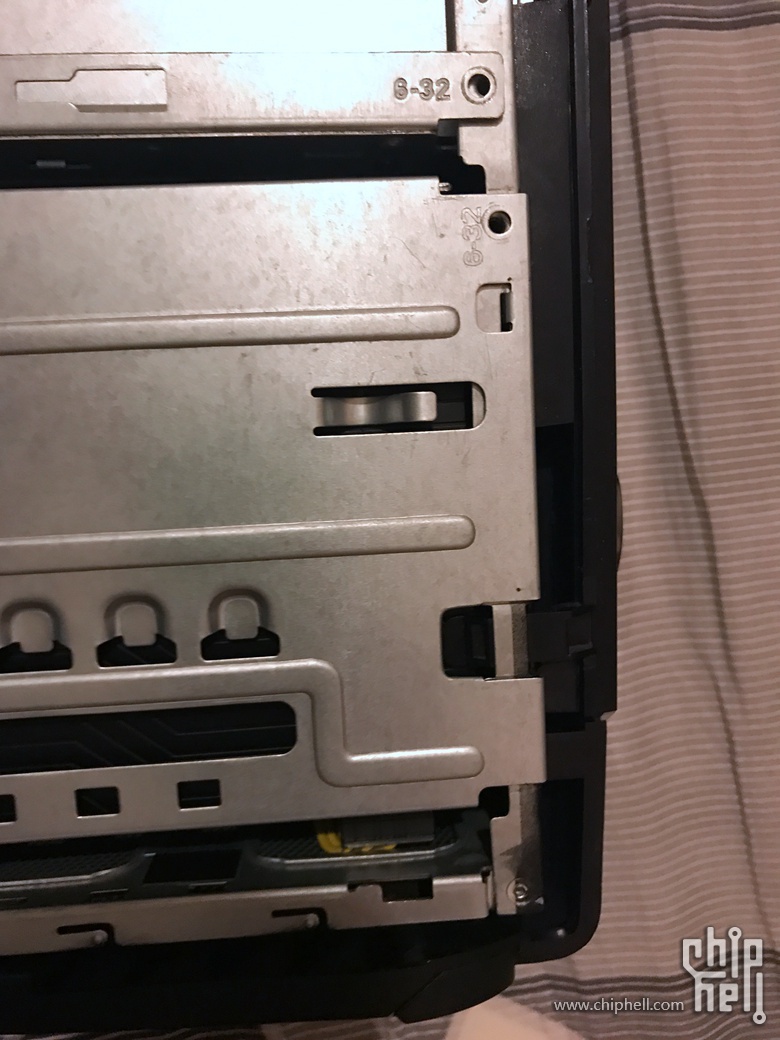

要拆下另左侧主机面板需要移除这颗螺丝，图片是早已移除螺丝后，只拍了螺丝口。

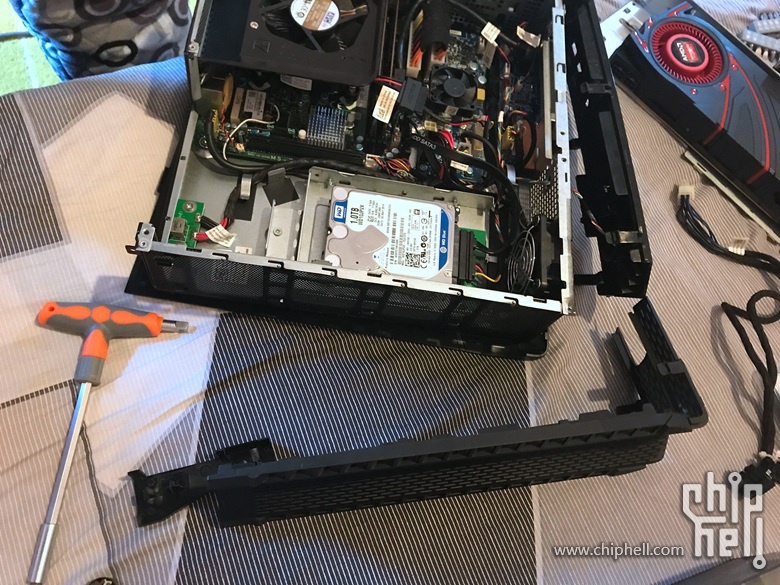

然后分别去掉前面板和上面面板。

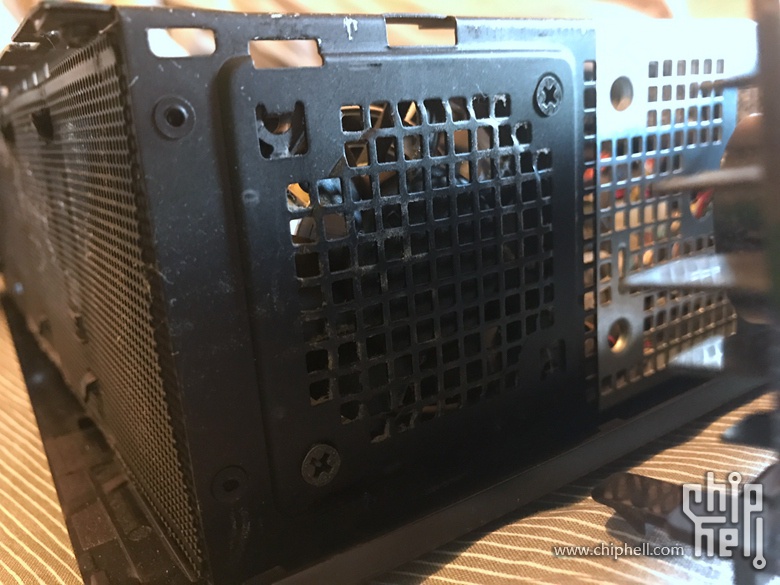

前置风扇的螺丝和卡口就露出来了

X51 前置风扇使用了2颗螺丝，2个卡口固定。建议用吸尘器清理下大量使用累积出来的灰尘。

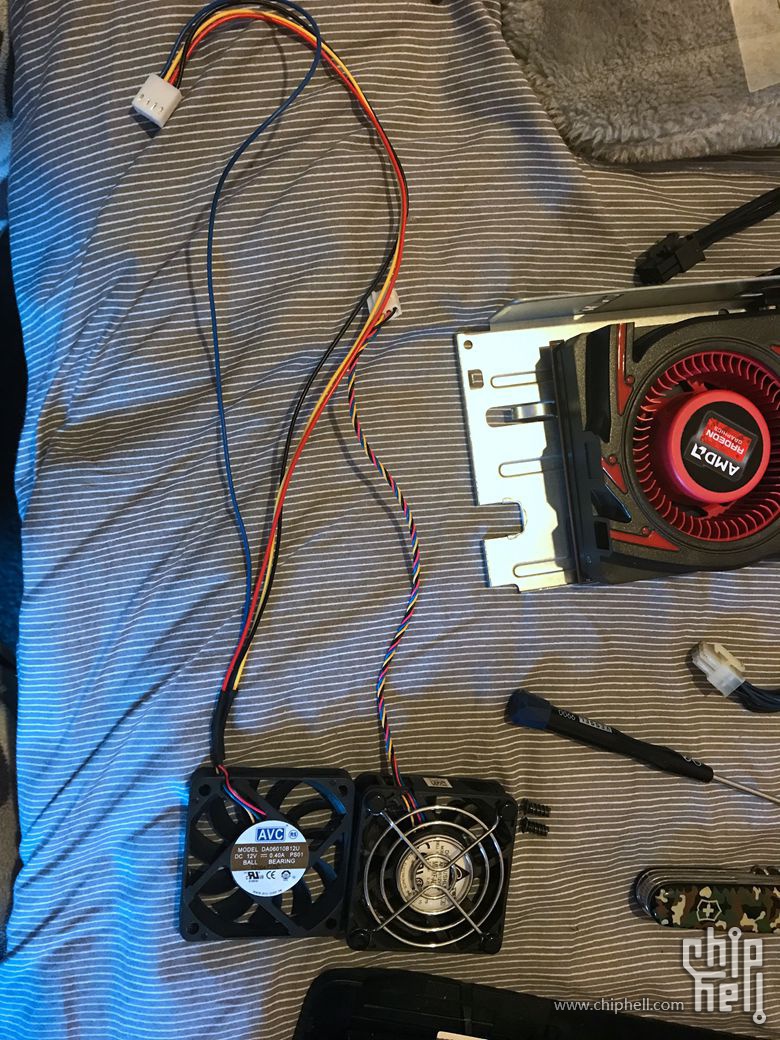

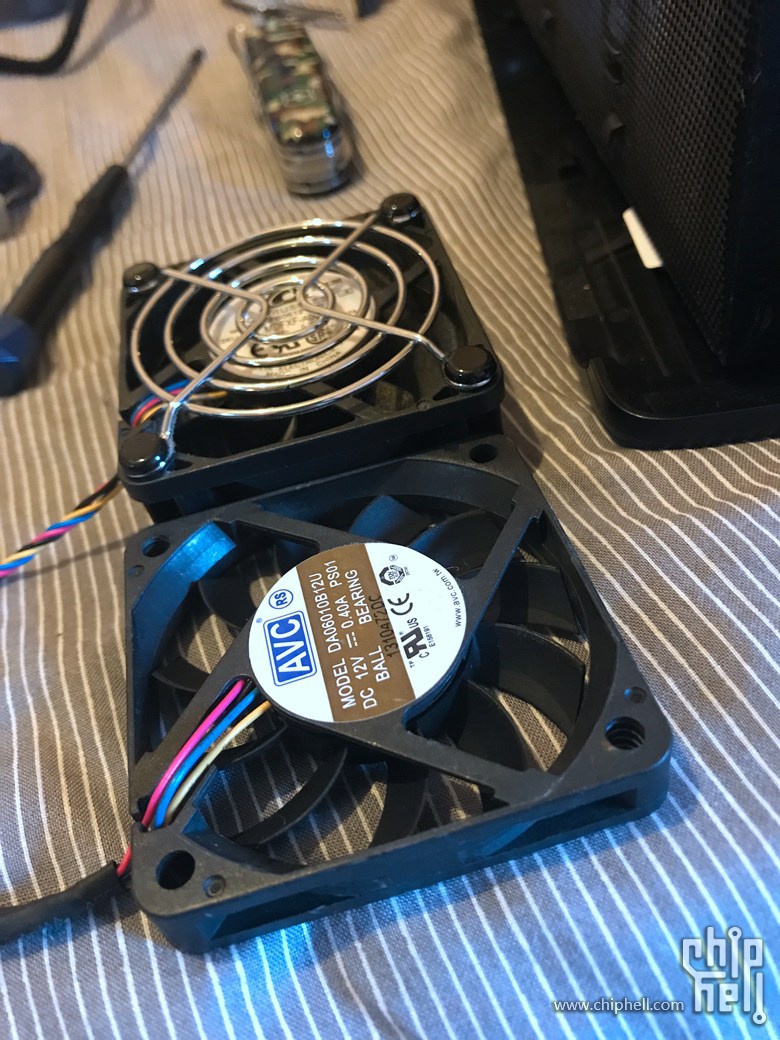

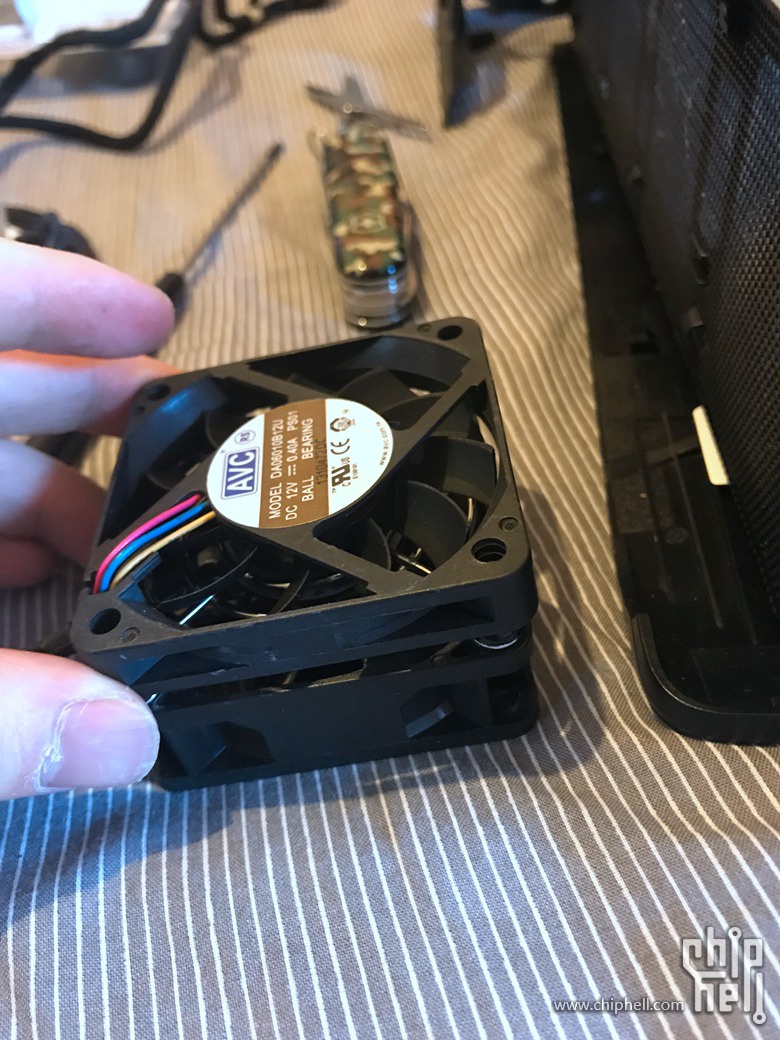

对比一下原装风扇和扁平风扇的厚度。

换好风扇之后就可以换显卡了。

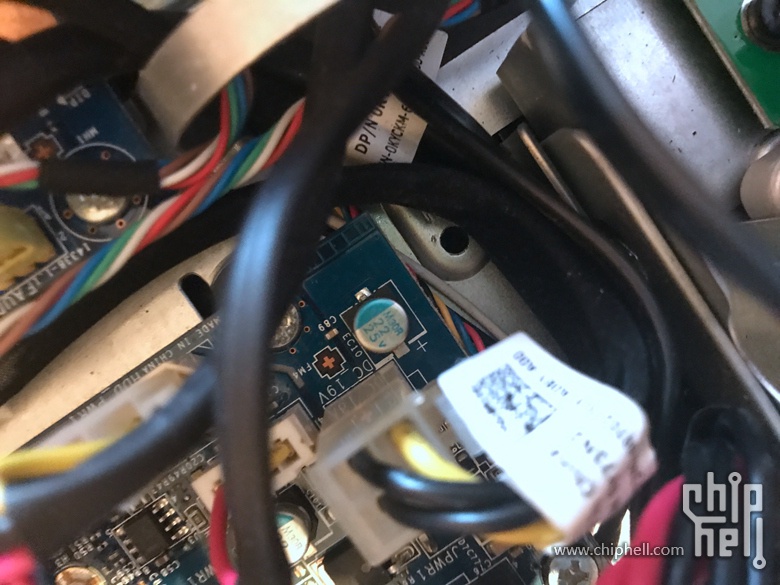

装显卡的之后要整理好显卡的供电线防止影响主机散热风道，最好用固定线处理一下。底部供电线或许应该按压一下保证可以塞进机箱（原装的是侧面扁平接口的供电线）

装显卡的之后 前面版的一个卡扣应该先塞进显卡背板下才不影响显卡。

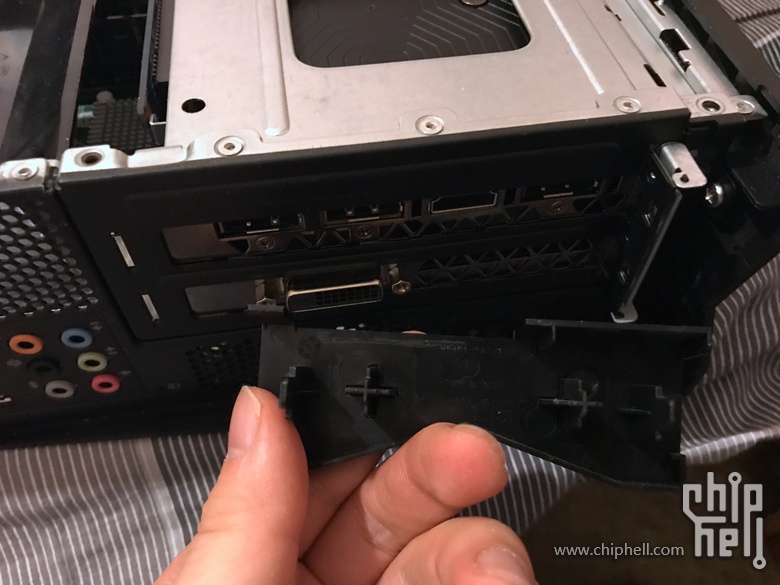

装显卡的之后一定要拆除机箱后顶部的卡扣，装好显卡再插进去。

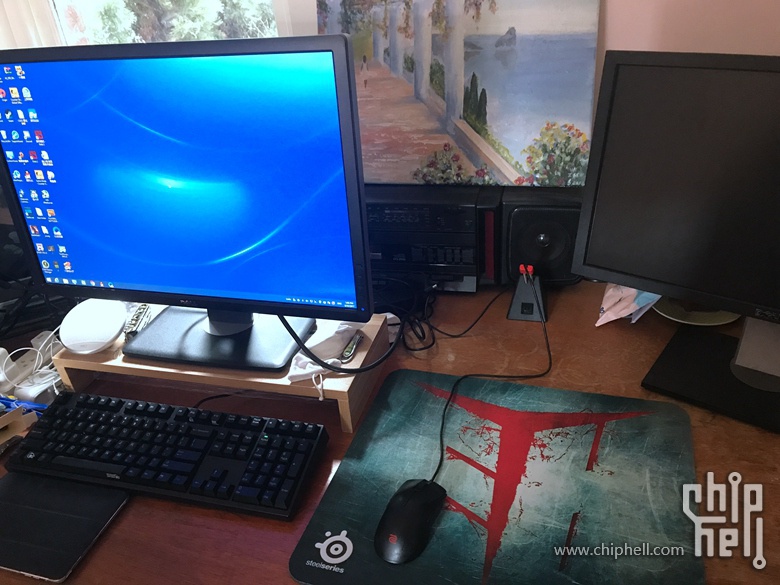

最后大功告成，并且更新显示器到DELL U2412M。

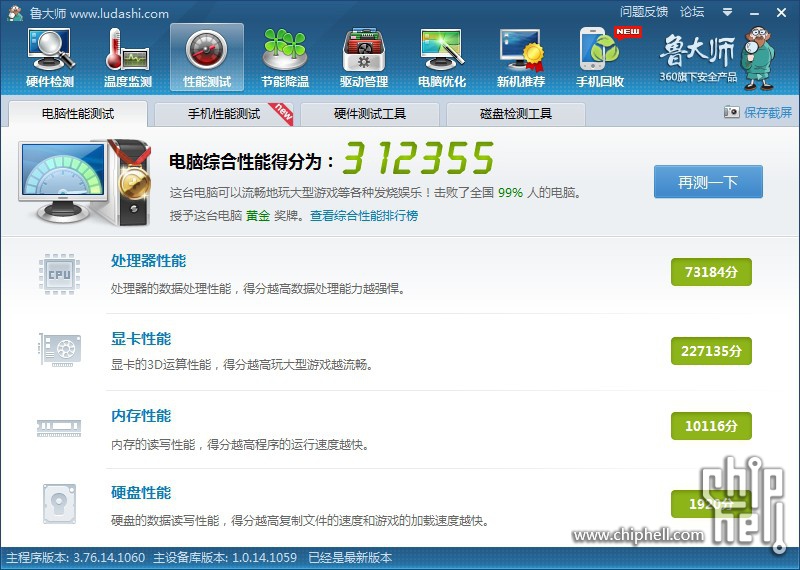

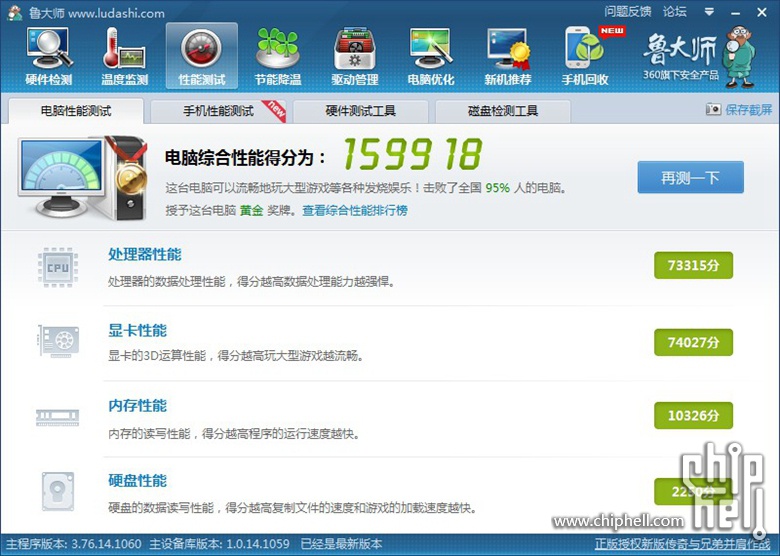

R9 270鲁大师跑分在7W左右，得益于新构架和制程的优势，GTX1070在同样容量下跑分在22W左右，实现了性能翻翻。

对于绝地求生，发现在最高分辨率1920*1200下，就远景开最高其他都是低。绝地求生游戏中可以保持在90FPS左右，一些场景会增加至60，可见吃猪的垃圾优化。而且会碰到82度的功耗墙，准备用MSI的Afterburner软件制定风扇散热策略避免性能墙，但是真的不卡了。

至于笔者常玩的CSGO，个人结合实际状况来看提升并不大，有的反倒不如老显卡。基本都可以超过300FPS以上。老显卡有时候还更高点，很奇怪。

最后总结：对于电脑的更新，希望你们钱都花在刀刃上，不需要盲目追求新平台。我想I7 4770+1070 DDR3的配置性能并不比I7 7700+1070 DDR4平台的体验要差。

个人很喜欢这款迷你机箱，不知道为什么DELL放弃了对其的升级。也不知道DELL是怎样用330W的电源带动I7 4770+GTX1070的。

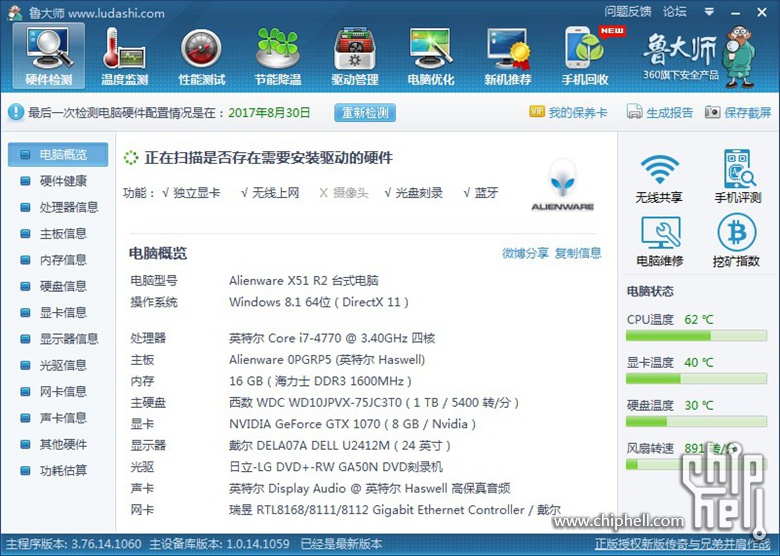

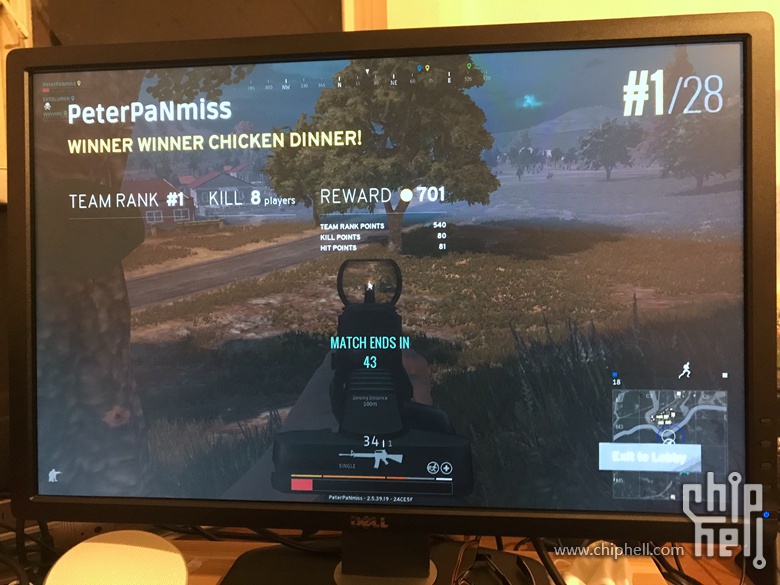

上一个更新后的配置图跟全家福以及吃鸡截图：

宣传下 X51 爱好者的交流群 513442334

对于吃鸡爱好者 强烈推荐steam上的CPUCORE这个工具，可以改进，稳定你的FPS。我以前的配置 用了之后 FPS提升10左右 并且特别稳定！

这个可以试用认为没效果 使用不超过2小时可以退款的。

最后 求教 由于我今天换了BenQ的 XL2430 显示器。希望吃鸡可以优化到100FPS左右，有人知道怎样令内存满载 CPU稍微超频， DDR3 1600的内存超频吗？
