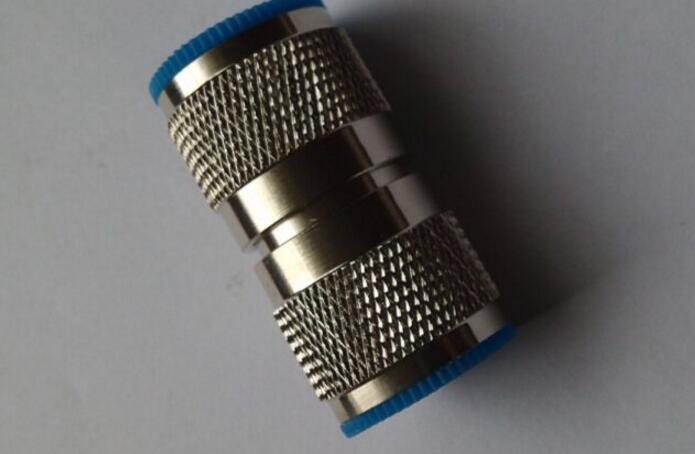

一、射频连接器简介

射频连接器与同轴电缆、微带线或其他射频传输线相连，以实现传输线机电连接、分离或不同类型传输线转接的凭证。属于电气一体化产品，起桥梁作用。

射频同轴连接器的性能由主称代号和结构代号两部份组成，后面用短纵线“-”分隔。主称代号射频连接器的主称代号采用国际上通用的主称代号，详细品牌的不同结构方式的命名由具体规范作出详细规定。结构方式代号射频连接器的结构。

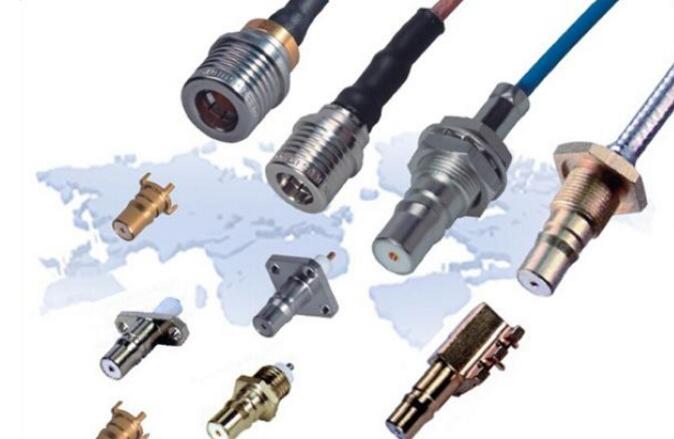

二、射频连接器的细分

1）按连接图标结构分为：

卡口式（内卡口、外卡口）：BNC

螺纹式（右旋螺纹、左螺）：L29（7/16），N，F，TNC，SMA，SMC，SSMA，SSMB，FME，L9（1.6/5.6），7mm，3.5mm，2.4mm，K（2.92mm），1.85mm，1mm;

推入式（直插式、自锁式）：SMB，SSMB，MCX，MMCX，SMP，SMI，BMA，SAA;

法兰连接式：

2）按尺寸形状分类：

标准型：UHF，N，7/16，7mm；

大型：BNC，TNC;

超小型：SMA，SMB，SMC，MCX，BMA，SAA，3.5mm;

迷你：SSMA，SSMB，MMCX，2.4mm，K（2.92mm），1.85mm，1mm;

三、射频连接器主要规格

阻抗：几乎一切的射频连接器和电线被标准化为50Ω的阻抗。唯一的例外普遍是75Ω系统往往用来有线电视安装。它作为重要的射频同轴电缆连接器具有相匹配的电线的特点阻抗。如果不是这样，一个不连续性被引入和损失肯定造成。

VSWR（电压驻波比）：在理想状况下可能是团结，很好的设计和实施能维持VSWR低于1.2在感兴趣的范围内。

频率范围：现在大多数射频工作是在1至10GHz的范围，所以，连接器必须在这个区域的低损失。对于10GHz以上的现象下-有很多工作，现在在10至40GHz范围内的小事的-有其中选择较新的连接器。他们是廉价的，因为是电线本身。

插入损耗：这是在感兴趣的频度范围内的连接器损耗。损失往往在0.1和0.3分贝。定怎么临界每瓦（或高分瓦）是在大多数设计中，但是是如此的小的损失，必须最小化，计入链路损耗预算。它在低噪音前端，当信号强度和信噪比低尤为重要。

运转周期：有什么连接/断掉周期可以打通承受，一直符合其规格？这往往是在500或1000个循环。螺纹连接器，供应商指定的紧固力矩是在保持性能和可靠性的重要原因。

功率：电容处理由两个电阻损耗（加热）和绝缘击穿确定。虽然甚至几十年的设计主要是前处理几十瓦多，今天的设计界侧重于低功耗设备，如电脑，微微蜂窝和毫微微蜂窝基站，集锦接口，RF和小玩意。这些是在副1W范围，但是连接器可以小得多而且其额定电压是更小的束缚。

四、射频连接器的性能组成示例 例1：MCX-JW3

表示MCX型弯式射频插头，电源内导体为插针接触件，配用SYV-50-3，RG-58/U等射频电缆。

例2：BNC-KWE

表示BNC弯式焊接在印制线路板上阻抗为50Ω的射频插座。

例3：SMA-C-J1.5

表示SMA直式射频插头，内导体为插针接触件，配用SFF-50-1.5-1，RG-174/U等射频电缆，端接形式为压接式。

五、射频连接器的电气性能

实际的电外观取决于电缆的外观、电线的接触、连接器的几何尺寸、内导体的接触等等。同轴线的最大频率必须是传输线中最薄弱的组件的最大使用频度，因为它取决于所有组件而不是某个组件。举个实例，某个射频连接器的应用频度是10GHZ，与它相连通的电线的应用频度是5GHZ，此模块的最大使用频度是5GHZ。所有要素的综合决定了整个传输线的应用频度。

六、射频同轴连接器发展简况

射频同轴连接器（以上简称RFC）往往被指出是装接在电线上或安装在仪器上的一种元件smb 连接器 规格 尺寸，也是传输线电气连接或分离的组件。它属于电气一体化产品。简单的讲它主要起桥梁作用。

同其他电子元件相比，RFC的发展史较短。有两种说法，一种说法可能1930年出现的UHF连接器是最早的RF连接器。但是笔者觉得，UHF连接器无论从其应用场合还是其完全设计都不能认为是射频同轴连接器，最多只能称为同轴连接器。

第二种说法，BNC是最早的射频同轴连接器。二次世界大战期间，由于战乱急需，各类舰载机载电子装置的维修，令到美国海空作战坦克大量损伤待修，为了压缩修理时间，美国海军部集中了一部分优秀科研人员和工程师，在较短时间内发明了快速插合分离的连接器――BNC（Bayonets-Navy？Connector），作为全世界射频同轴连接器的发端。

随着卫星、广播和微波通信的发展，形成了N、C、TNC、等系列，1958年后出现了SMA、SMB、SMC等小型化产品，1964年制定了美国重型标准MIL-C-39012《射频同轴连接器总规范》，自此，RFC开始向标准化、系列化、通用化方向发展。

在六十多年的时间里，经过各国技术人员和工程师的共同努力，使RFC形成了独立完整的核心，作为连接器大家族中的重要组成部份。是同轴传输功能不可缺少的关键部件。欧美国家的RFC研制技术处于领先地位，其设计、销售、检测、使用技术已成龙配套，渐趋完善，而且产生了完整的标准核心，但是原材料、辅助原料、检测功能、装配工具等也已标准化，并进行化规模生产。

在装配自动化方面，RFC因多品种、小批量、不连续的优点，一般采用人工作业，如果。表现最为突出的是法国雷迪埃，该企业将一些产量很大smb 连接器 规格 尺寸，连续生产的品牌生产线实现了全自动化装配。当然法国工人的高薪酬以及休假多，是雷迪埃搞自动化的原始动力。

七、射频连接器的发展态势

1、小型化：随着机身系统的小型化，RF连接器的重量愈来愈小，如SSMB、MMCX等系列，重量相当小。

2、高频率：美国HP早在几年前就已问世频率已达110GHz的RF连接器。国内通用品牌应用频度不少于40GHz。软铜线使用频度不少于10GHz，半刚电缆不少于20GHz。

3、：除起桥梁作用外，兼有处理信号的系统，如滤波、调相位、滤波、衰减、整流、限幅等。

4、低谐振、低消耗：满足装备功能和精密测量的才能。

5、大容量、大功率：大容量、大功率主要适应信息高速公路的发展才能。

6、表层贴装：主要适应SMT技术（表面贴装技术）的发展才能，并有利于简化多层印制板的接线结构设计。
