自制简易调频收音机

调频收音机原理

1、AM工作原理

中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的那些收音机可以调频。混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经I脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。

2、FM工作原理

调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ范围的选择，在竟到IC12脚。输入高频波得到高频放大，有L4，CO—1组成高放回路，选择接受FM电台节目。FM本振回路有L5，CO—2组成。CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ。本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波。在输入IC17脚进行中频放大，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出。内经I脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。鉴频输出的10那些收音机可以调频。7MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的。

调频收音机制作步骤

1、焊接电阻器（共12只）

其它元件如下:1k.22k.10k.47k.100k.33k.680r电阻各五个(有多余),0.1uf.10uf.3300uf.1uf.22uf电容5个。9、频响:dc~100khz10、增益:0、1/20、1/10、1/5、1/2、111、信噪比:大于50db12、低通滤波(hz):10,100,300,1k,10k,f(100k)(-3db±。frequency range频率范围0.1hz to 10mhz in 7 range (1, 10, 100, 1k, 10k, 100k, 1m) 0.1hz到10mhz的范围7（1，10，100，1k，10k，100k，1m）。

R8：2.2KΩ R9：330Ω R10：100KΩ R11：4.7Ω R12：4.7Ω

2、焊接瓷片电容器（共26只）

C1：471 C2：104 C3： 202 ：683 C5：104 C6：104 C7：221 C8：25P

C9：104 C10：82P C11：5P C12：331 C13：332 C14：181 C16：104 C17：332

C18：104 C19：202 C20：104 C22：103 C24：104 C26：104 C27：104 C28：104

C29：104 C30：104

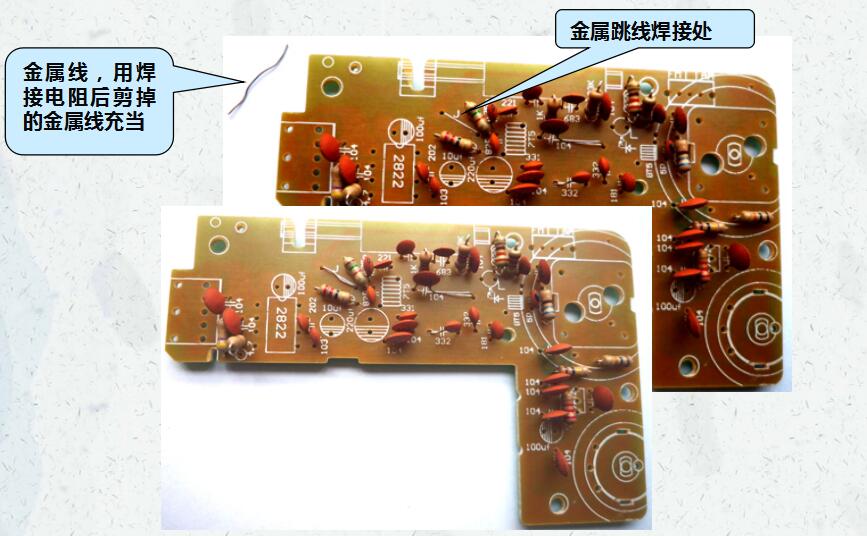

3、焊接金属跳线（J）

4、焊接电解电容器（共4只）

C15:220μF C21:10μF C23:100μF C25:100μF

5、焊接耳机插座和电位器

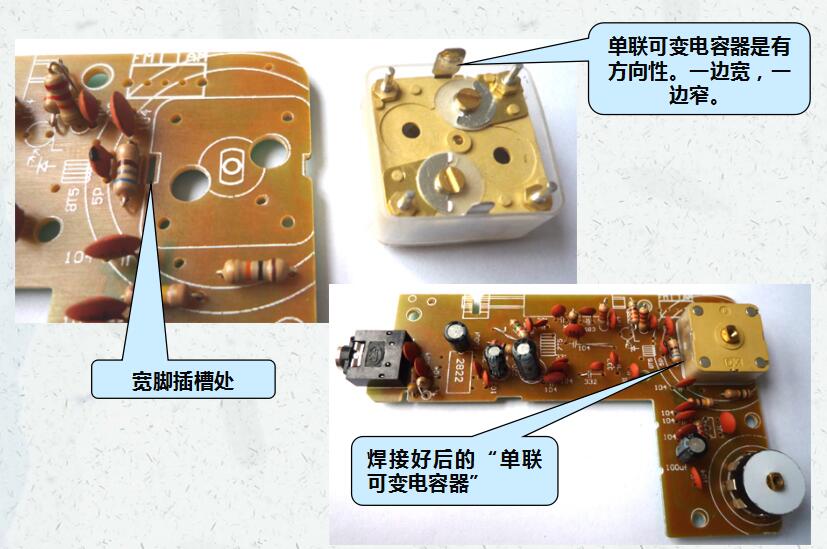

6、焊接单联可变电容器（注意方向性）

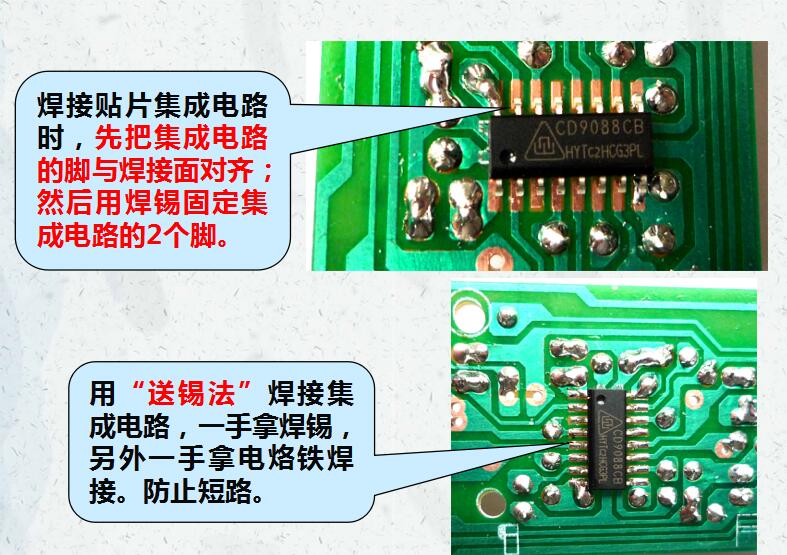

7、焊接贴片集成电路CD9088CB

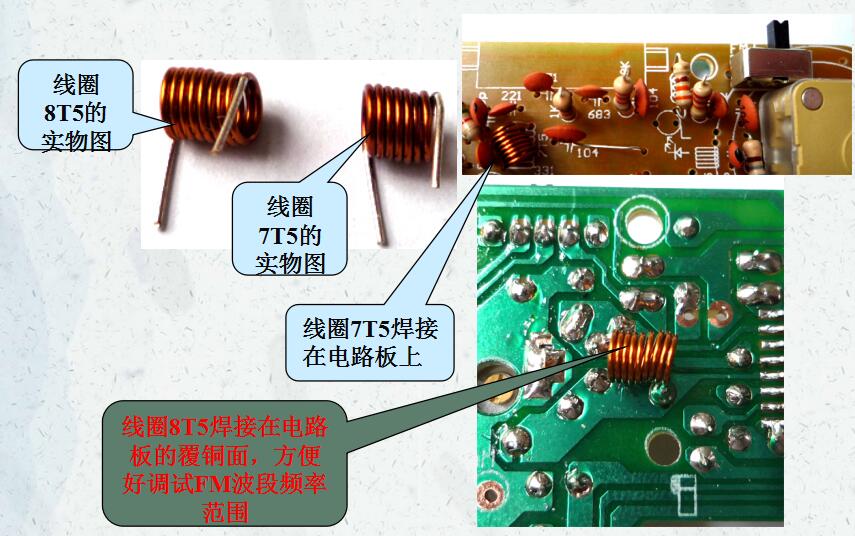

8、焊接电感线圈7T5、8T5

9、焊接FM、AM波段转换开关

10、焊接发光二极管LED

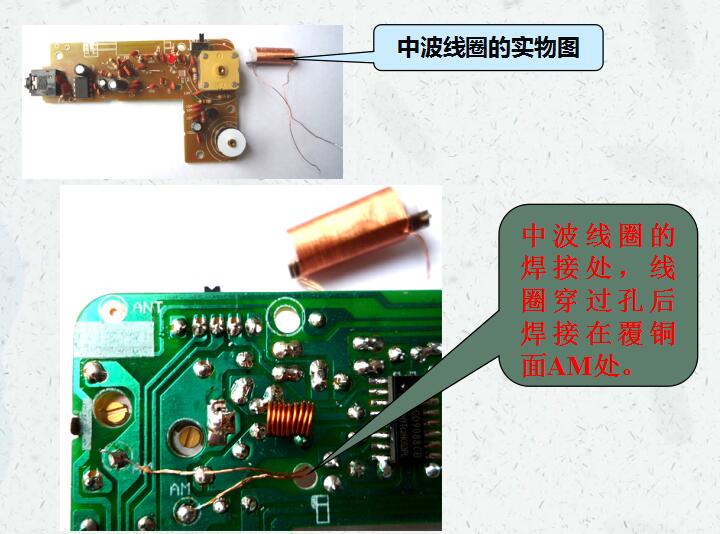

11、焊接中波线圈

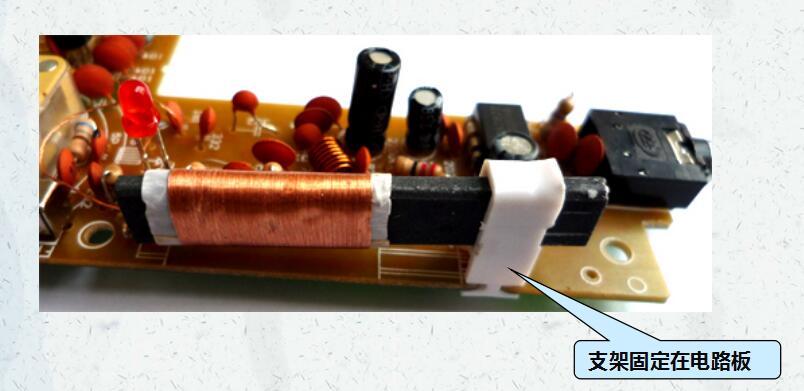

12、支架固定在电路板上，线圈固定在磁棒上

13、焊接扬声器、电池正负极导线（4根）

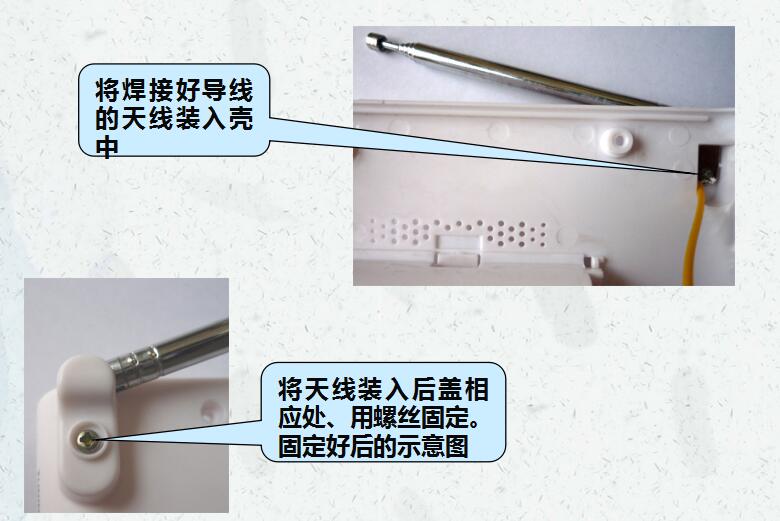

14、天线的焊接与固定

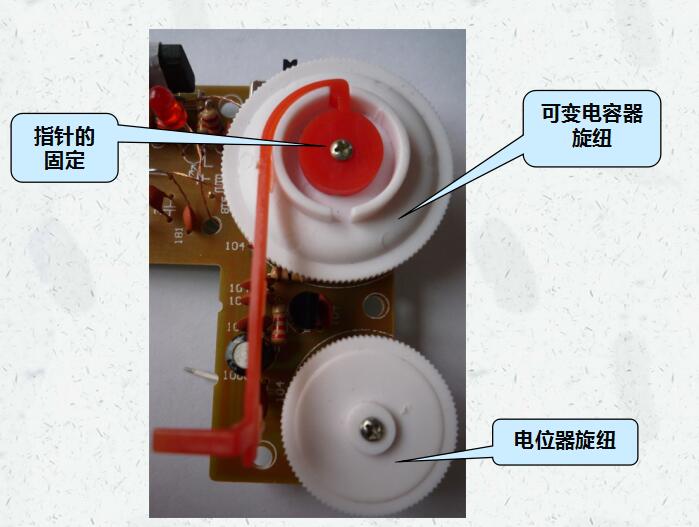

15、两个选钮和指针的固定

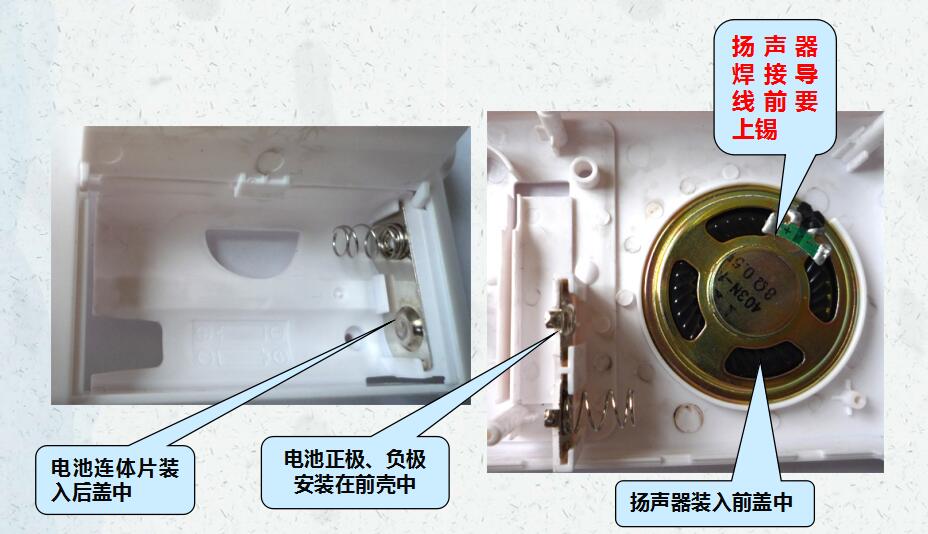

16、电池片与扬声器的安装

17、扬声器与电路板的导线连接

18、电池正极、负极线与电路板的连接

19、指针装入壳中后的正面

20、用螺丝将电路板固定在前壳中

21、天线与电路板的导线连接

22、耳机插孔与外壳的配套

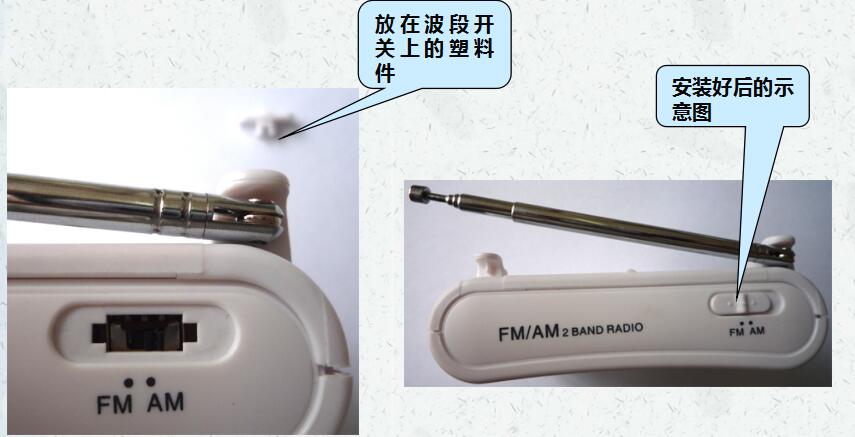

23、波段开关与塑料件的安装

调频收音机制作完成后的实物图
