志高直流变频空调常见故障维修

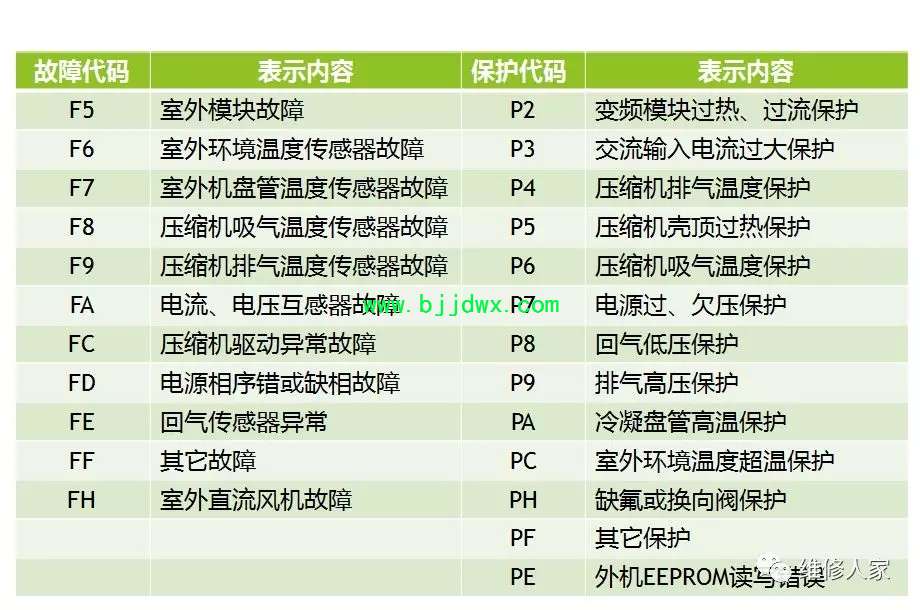

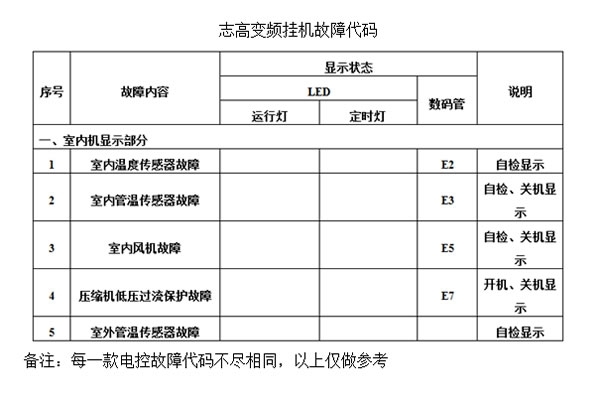

志高变频空调电控故障代码汇总

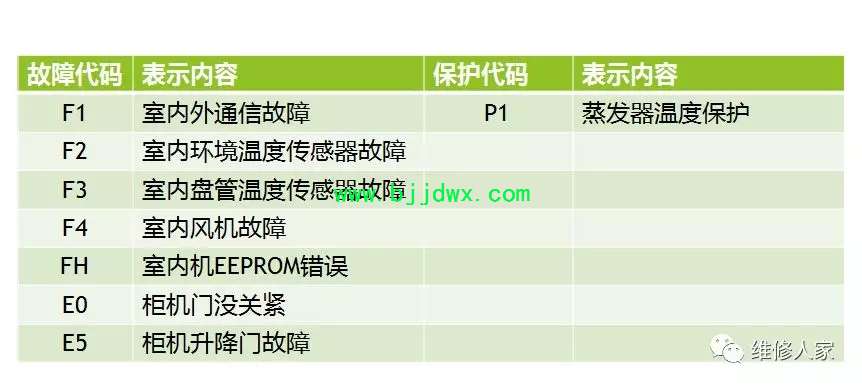

室内机可显示故障一览表

（二）、志高空调可显示故障检修步骤及解决方法

一、F1（室内外通信故障）

1、故障现象：室内显示板显示F1或室内机运行灯闪烁1次

2、故障范围：室内电控板，室外电控板

3、故障诊断：

第一步:首先确认室内外机联机线的配线是否正确？配线错误的话，请调整线序后验证。

第二步:请确认与控制板的接插部位是否松脱？线插松脱的话，请重新装配验证。

第三步:用万用表直流档测量端子板通讯线S和零线N之间的电压是否在0-24V之间变化？若不在0-24V之间变化，可以换室内电控板，若不可以，则为室外板问题，将室外主控通讯电路上30V稳压二极管剪掉，然后再测量N、S之间的电压值是否发生变化？若仍不正常，更换室外主控板。

二、F2（室内环境温度传感器故障）

1、故障现象：室内显示板显示F2或室内机运行灯闪烁2次

2、故障范围：室内电控板

3、故障诊断：

第一步:确认温度传感器线插是否松脱？线插松脱的话，请重新装配后进行验证。

第二步:拆下温度传感器，测试其阻值是否正常？断路、短路及阻值不正常均说明传感器损坏，请更换温度传感器。

第三步:给传感器加/降温，测试阻值是否有变化？温度不能变化，或者变化规律不正常，请更换温度传感器。

第四步:以上内容均判断无问题的情况下，请直接更换室内主板控板。

三、F3（室内盘管温度传感器故障）

1、故障现象：室内显示板显示F3或室内机运行灯闪烁3次

2、故障范围：室内电控板

3、故障诊断：

第一步:确认温度传感器线插是否松脱？线插松脱的话，请重新装配后进行验证。

第二步:拆下温度传感器，测试其阻值是否正常？断路、短路及阻值不正常均说明传感器损坏，请更换温度传感器。

第三步:给传感器加/降温，测试阻值是否有变化？温度不能变化，或者变化规律不正常，请更换温度传感器。

第四步:以上内容均判断无问题的情况下，请直接更换室内主控板。志高变频空调故障代码

四、F4（室内风机故障）

1、故障现象：室内显示板显示F4或室内机运行灯闪烁4次

2、故障范围：室内电控板

3、故障诊断：

有开机高电平，测主电源开关变压器tw901的二次侧有无＋12v直流电压输出，如果始终无电压输出，说明主电源未工作，先测量nb901的1脚有无＋400v供电，该电压待机时为＋300v，开机后为＋400v。当遥控接受到开机信号后，由主板待机cpu给输出一个开机的高电平，此高电平将使q608导通，经ic603,使q609导通．从而为ic601,ic602提供工作电压，使它们开始工作，ic601工作，将经过隔直二极管d602输出一个稳定的380Ｖ-400Ｖ的直流电压，此电压给半桥变换器，半桥变换器再将此电压变换成一个稳定的24Ｖ．12v输出电压。按说这样的供电中点应该有电压输出的,可是实测为零伏,看变压器标示为双31伏,测变压器输出电压为双30伏,可是整流后的电压输出却为+18和-56伏,用et521电容档测量滤波电容容量也是正常的,整流桥测量也是好的,换掉整流桥开机量电压两边电压都是+-33伏,可是一下子+33又慢慢降到18伏,-33又升到-56伏.再量变压器输出电压一边为31伏一边为29伏.悬空量电压又有双30伏,怀疑变压器有问题,如果次级有轻微的短路也会这样的,用et521的示波档测它的振铃波,发现波形高低不同的,测好的变压器波形都很均衡,可以确定是变压器坏了,换掉变压器开机试机故障排除。

第二步:拆下室内风机端子，测试风机绕阻阻值是否正常？不正常的话，说明风机已坏，请直接更换风机。

时间久了的话，电源风扇算坏也是可能的，这种情况，基本与上面的类似，电脑可以开机，但容易出问题，其它方面比如风扇没有坏，或者电脑主板或者其它硬件坏了，导致无法开机，电源风扇自然不转，排查方法，大家可以讲电源从所有硬件上把线都拔掉，用一根铁丝将24pin中的黑色线(地线)与绿色线(开机信号线)短路，然后连接电源风扇是否会转动，如果转动，则说明电源没问题，问题出在电脑其它硬件。原因分析：该空调安装一年多，使用地为一餐馆，电源220伏，用户反映空调工作一段时间后，一会儿制冷一会不制冷，不能正常工作，检查压力为5kg,电流为12.5a，怀疑冷凝器太脏，清洗冷凝器后故障未排除，观察室外机发现空调工作时外风扇电机转速慢，工作30分钟外风机停，压缩机电流上升停机，此时检查风扇电机绕组开路，电机外壳很烫，待电机冷却后测量绕组阻值正常，判断风机电容坏。 以前我们见到的主板上的cpu风扇是三根线的，一根是12v电源线，一根地线，一根风扇转速侦察线，风扇里面有线圈和永久的圆形磁铁，圈的下面有个三条腿的霍尔元件，圆形磁铁固定在风扇上，一转动就会产生电位差，霍尔就会根据这个电位差把信号传给相对ic处理后一般送到主板i/o，进入主板coms，在一项pc安全设置里看到有cpu电压和风扇转速，这个风扇的转速是死的，不管你的cpu是热还是凉，转速都不会自己自动调整。

第四步:用手运转贯流风扇，看是否存在风扇运行不顺畅、卡轴、堵转等现象？假如存在以上问题，请重新装配。

第五步:以上所有步骤全部确认不存在问题后，请更换室内控制板。

五、FH（室内机EEPROM错误）

1、故障现象：室内显示板显示FH

2、故障范围：室内电控板

3、故障诊断：

第一步:首先对室内控制板上E2PROM的装配情况确认，看是否存在漏插、捌脚、虚插、反插等装配不良的现象？有的话，请拆下后重新装配验证。

第二步:更换正确的E2PROM后重新上电，看是否能正常工作？假如故障消除可以正常工作，说明E2PROM数据错误；假如仍旧不能工作，请直接更换室内控制板。

六、F5（室外模块故障）

1、故障现象：室内显示板显示F5或室内机运行灯闪烁5次

2、故障范围：室外电控板

3、故障诊断：

首先确认室外主控和驱动间连接线接插部位是否松脱、接触不良？假如松脱的话，请重新装配后进行验证。志高变频空调故障代码若不松脱，请更换室外驱动板。

七、F7（室外盘管温度传感器故障）

1、故障现象：室内显示板显示F7

2、故障范围：室外电控板

3、故障诊断：

第一步:确认温度传感器线插是否松脱？ 线插松脱的话，请重新装配后进行验证。

第二步:拆下温度传感器，测试其阻值是否正常？断路、短路及阻值不正常均说明传感器损坏，请更换温度传感器。

第三步:给传感器加/降温，测试阻值是否有变化？ 阻值不能变化，或者变化规律不正常，请更换温度传感器。第四步:在排除了传感器接插良好，传感器没有失效的情况下，请查看室外主控板对应电路器件是否损坏、缺失？请直接更换。

八、F6（室外环境温度传感器故障）

1、故障现象：室内显示板显示F7

2、故障范围：室外电控板

3、故障诊断：
