贴片机 一 深圳cm301贴片机厂家，恭候您的来电

深圳cm301贴片机厂家，恭候您的来电，高性能贴片机普遍采用视觉对中系统。视觉对中系统运用数字图像处理技术，当贴片头上的吸嘴吸取元件后，在移到贴片位置的过程中，由固定在贴片头上的或固定在机身某个位置上的照相机获取图像，并且通过影像探测元件的光密度分布，这些光密度以数字形式再经过照相机上许多细小精密的光敏元件组成的CCD光耦阵列，输出0～255级的灰度值。灰度值与光密度成正比，灰度值越大，则数字化图像越晰。贴片机 一

数字化信息经存储、编码、放大、整理和分析，将结果反馈到控制单元，并把处理结果输出到伺服系统中去调整补偿元件吸取的位置偏差，最后完成贴片操作。那么，机器通过对PCB上的基准点和元器件照相后，如何实现贴装位置自动矫正并实现精确贴装的昵？这一过程是机器通过一系列的坐标系之间的转换来定位元件的贴装目标的。、

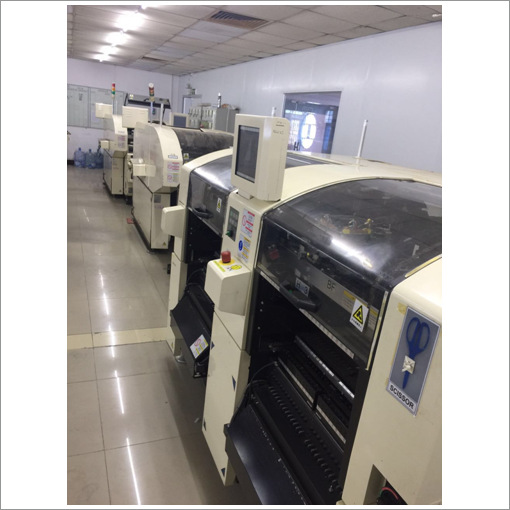

全自动贴片机是用来实现高速、高精度地全自动地贴放元器件的设备，是整个SMT生产中最关键、最复杂的设备。贴片机是SMT的生产线中的主要设备，贴片机已从早期的低速机械贴片机发展为高速光学对中贴片机，并向、柔性连接模块化发展。元件送料器放于一个单坐标移动的料车上，基板(PCB)放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置(与取料位置成180度)，在转动过程中经过对元件位置与方向的调整，将元件贴放于基板上。
