本文给出了一种数字钟电路设计的具体方法，采用石英晶体振荡器和分频器产生秒时钟信号，以动态扫描方式将计数结果进行译码，最终在共阴极LED数码管上显示时、分、秒时间。电路主要采用中规模CMOS集成电路纯硬件实现，覆盖内容广泛、涉及知识点较多、将其列入自主实验内容，对提高学生工程设计能力、综合运用各种知识分析问题、解决实际问题的能力等方面有显著效果。

在电子技术实验教学中，构建学生的电路设计理念，提高学生的电路设计能力，是教学的根本目的和核心内容。数字钟电路的设计包括了时序逻辑电路、组合逻辑电路、数码管显示电路和脉冲信号产生电路等内容，内容涉及面宽、综合性强，是电子技术自主性实验教学的典型案例。文中采用了石英晶体振荡器电路、计数电路、动态扫描及译码驱动电路、显示电路和时钟校正电路，来实现该电路。复杂数字钟设计与扫描显示

1 系统设计方案

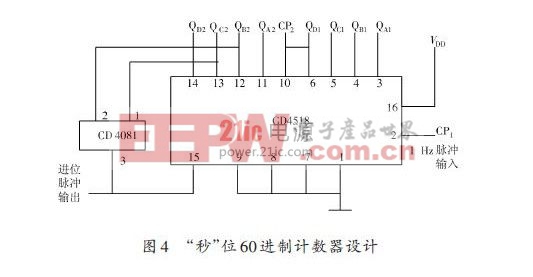

本次设计的数字钟，实现对时、分、秒的数字显示，周期为24 h，显示满刻度为23时59分59秒，并具有校时功能。电路主要采用中规模CMOS集成电路，采用电池作电源，通过共阴极LED数码管显示时钟。复杂数字钟设计与扫描显示该系统由秒脉冲产生模块、计数器模块、译码显示电路模块、动态扫描模块、校时模块组成。其中秒脉冲产生模块由晶体振荡器电路和两个分频器电路组成，动态扫描模块由动态扫描控制信号产生电路、计数器选通控制电路和数码管选通控制电路三部分组成，系统组成框图如图1所示。
