写在前面：这个实验很困难。即使我完成了CPU实验并认为自己做得不错，但仍然感到困难。

因此，该实验与CPU实验相同。我会做很多次，希望能详细解释如何做。当然，如果出现错误或您不了解的地方，请给我发送私人消息或评论。

一、设计内容

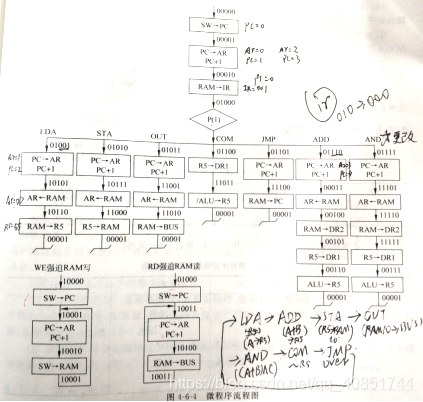

模型机和程序操作测试是一个全面的整机实验。建模机器包含7条机器指令，它们可以根据用户对微程序的执行来完成加法，AND，NOT和数据组合的任何复合操作。用户测试程序可以通过内存初始化的方式存储在内存中，也可以以强制写入的周期写入到内存中。

在这里，我使用子模块集成方法。整个机器实验包含四个模块：拍频脉冲，数据路径，微程序控制器和数字电子管显示。运算单元，存储器，数据路径和微程序控制器中的时钟脉冲必须连接到时序电路。

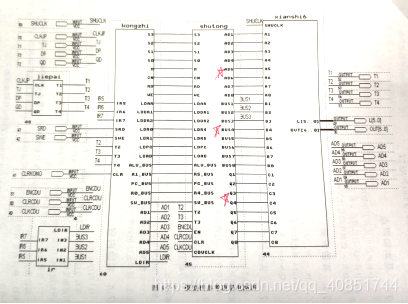

1。以下是参考顶部电路

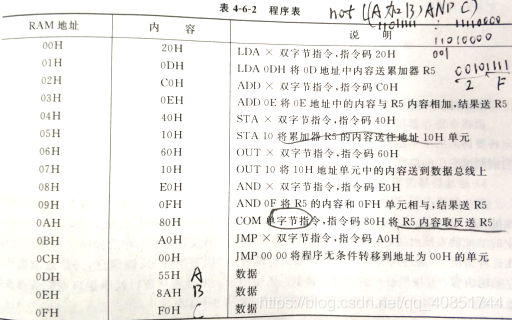

2。设计说明列表如下

二、详细设计

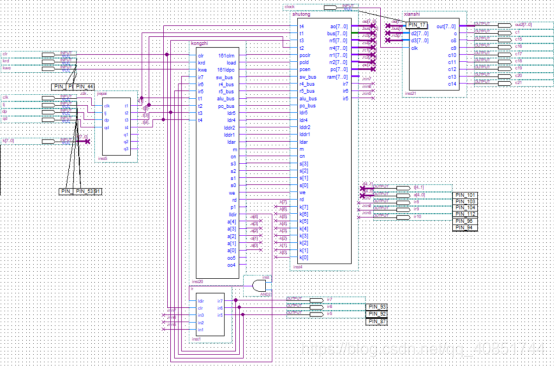

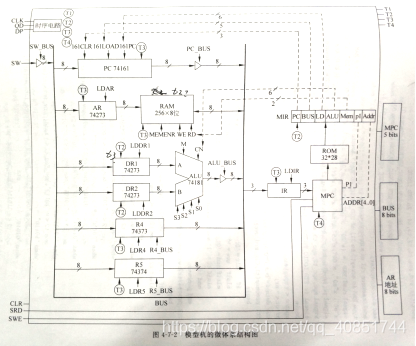

3. 1设计的整体结构

总共有10个组件，大小不一，其中一些在书中指出，还有我自己的设计（例如ir）。通过这11个组件的协调和时序的集成，可以实现7台机器的指令执行（因为我之前实现了它，所以我犹豫要执行其他机器指令，例如sub）。有多个信号。

其中clk是执行模块（包括控制器和数据路径）的时钟输入信号，clock是显示模块的时钟输入信号，clr，krd和kwe是控制器的控制输入信号，并且tj，dp和qd是拍子（时序电路）控制输入信号，k是数据输入信号，所有其他信号都是输出信号，用于检查操作是否正确并在下载后控制数字电子管显示数据。注意，写入寄存器时，寄存器的初始值已输入到寄存器的mif文件中。在后续的演示中，除了增加外，不需要任何人工投入。

在测试时，主要观察ir7〜ir6信号（命令信号），p信号（总使能信号），rr5信号（r5寄存器数据输出信号），pc信号（计数器数据输出信号），总线信号（总线信号） ）数据输出信号），ao信号（ar寄存器数据输出信号）。

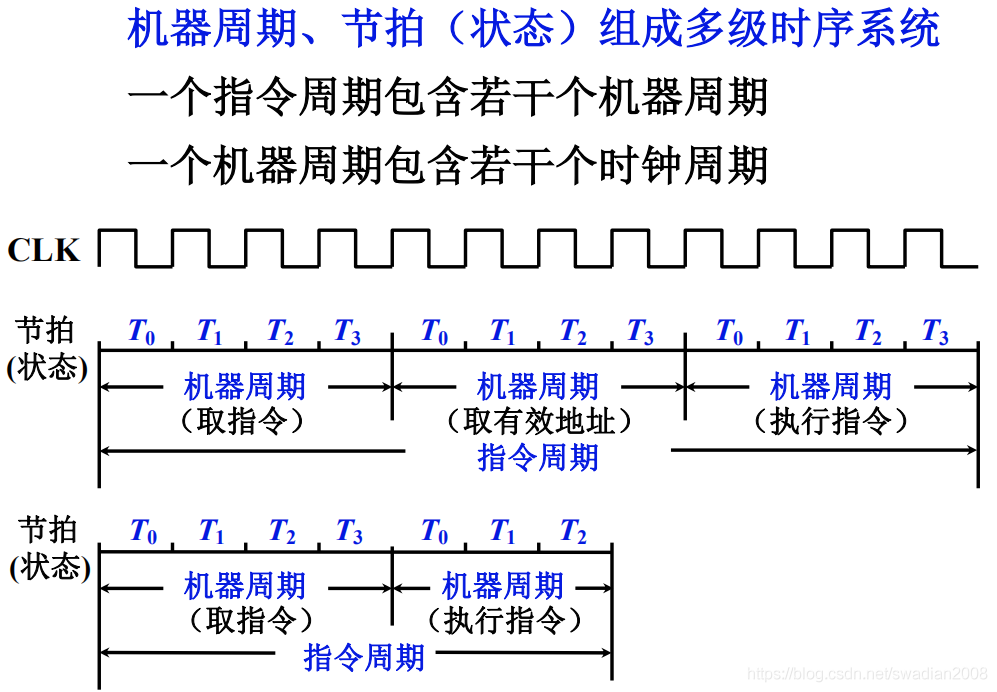

运行时，每4个时钟脉冲周期为一个微指令周期，多个微指令周期为一个机器指令周期，以实现一条机器指令。

在这里，我严格按照书中的要求设计了时钟信号，但是在显示模块时添加了新的时钟信号以控制连续显示而不是频闪。

待续
