一幅图像二值化处理后往往包含多个区域，需要通过标记把它们分别提取出来。标记分割后图像中各区域的简单而有效的方法是检查各像素与其相邻像素的连通性。

这样即可保证所有的连通域都被标记出来。之后再通过对不同的标记赋予不同的颜色或将其加上边框即可完成标记。

回溯法标记连通域 Connect(int x, int y, bool isMarked = false) 8 { { } (x != { 16 if (f(x, y) == 1) 17 { 18 if (mat[x - 1, y] != 0) 19 { Connect(x - 1, y, true); 22 } { 25 if (isMarked == false) } 28 } 29 } (x == { 33 if (f(x, y) == 1) 34 { 35 if (mat[x, y - 1] != 0) 36 { Connect(x, y - 1, true); 39 } { 42 if (isMarked == false) 43 mat[x, y] = ++mark; 44 } 45 } 46 } (x != { 50 if (f(x, y) == 1) 51 { { 54 if (isMarked == false) 55 mat[x, y] = ++mark; 56 } (mat[x, y - 1] == 0 && mat[x - 1, y] != 0) 58 { 59 if (isMarked == false) 60 mat[x, y] = mat[x - 1, y]; { 63 if (mat[x - 1, y] > mat[x, y]) 64 mat[x - 1, y] = mat[x, y]; } 67 } (mat[x, y - 1] != 0 && mat[x - 1, y] == 0) 69 { 70 if (isMarked == false) 71 mat[x, y] = mat[x, y - 1]; { 74 if (mat[x, y - 1] > mat[x, y]) 75 mat[x, y - 1] = mat[x, y]; } 78 } (mat[x, y - 1] != 0 && mat[x - 1, y] != 0 && mat[x, y - 1] == mat[x - 1, y]) 80 { 81 if (isMarked == false) 82 mat[x, y] = mat[x, y - 1]; { 85 if (mat[x, y - 1] > mat[x, y]) 86 { 87 mat[x, y - 1] = mat[x - 1, y] = mat[x, y]; Connect(x, y - 1, true); 90 } 91 } 92 93 } (mat[x, y - 1] != 0 && mat[x - 1, y] != 0 && mat[x, y - 1] != mat[x - 1, y]) 95 { 96 mat[x, y] = Math.Min(mat[x - 1, y], mat[x, y - 1]); Connect(x - 1, y, true); 99 Connect(x, y - 1, true); 100 } 101 } 102 }

执行效果如下：

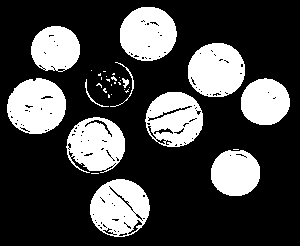

二值化后的图像

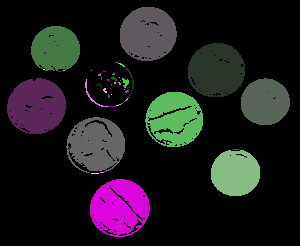

标记了连通域后的图像

当然这个方法的一个问题是执行效率很低，对比较大的图片需要较长时间才能完成标记步骤。但准确率还是比较高的。

参考文献：

[1] 章毓晋. 图像分割. 科学出版社，2001年，pp.63

[2] R.Gonzalez. 数字图像处理. 电子工业出版社, 2014年, pp.38-40
