记住一点，是高*widthStep就行。而且是*widthStep，而不是乘以width.如果图像的宽度不是4的倍数，opencv貌似还有补齐这一说法，所以mark一下。

代码如下：

2 对图像高斯滤波，图像高斯滤波的实现可以用两个一维高斯核分别两次加权实现，也就是先一维X方向卷积，得到的结果再一维Y方向卷积。当然也可以直接通过一个二维高斯核一次卷积实现。也就是二维卷积模板，由于水平有限，只说二维卷积模板怎么算。

首先，一维高斯函数：

二维高斯函数：

是不是和一维很像，其实就是两个一维乘积就是二维，有的书和文章中将r2=x2+y2来表示距离的平方，也就是当前要卷积的点离核心的距离的平方，如果是3*3的卷积模板，核心就是中间的那个元素，那左上角的点到核心的距离是多少呢，就是sqrt(1+1)=sqrt(2),距离的平方r2=2。基于这个理论，那么模板中每一个点的高斯系数可以由上面的公式计算，这样得到的是不是最终的模板呢？答案不是，需要归一化，也即是每一个点的系数要除以所有系数之和，这样才是最终的二维高斯模板。

这个里面有个小知识点，要想计算上面的系数，需要知道高斯函数的标准差σ （sigma），还需要知道选3*3还是5*5的模板，也就是模板要多大，实际应用的时候，这两者是有关系的，根据数理统计的知识，高斯分布的特点就是数值分布在（μ—3σ,μ+3σ)中的概率为0.9974，也就是模板的大小其实就是6σ这么大就OK了，但是6σ可能不是奇数，因为我们一定要保证有核心。所以模板窗口的大小一般采用1+2*ceil(3*nSigma) ceil是向上取整函数，例如ceil(0.6)=1。

计算得到模板，那就是直接卷积就OK，卷积的意思就是图像中的点附近的模板大小区域乘以高斯模板区域，得到的结果就是该点卷积后的结果。卷积的核心意义就是获取原始图像中像模板特征的性质。插一句话，目前深度学习中很火的一个卷积神经网络CNN，就是利用卷积的原理，通过学习出这些卷积模板来识别检测。

代码如下：

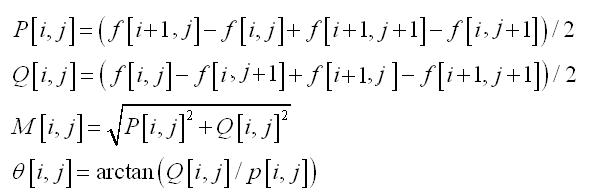

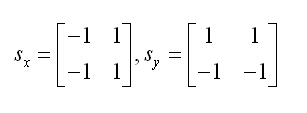

3 计算梯度值和方向，图像灰度值的梯度一般使用一阶有限差分来进行近似，这样就可以得图像在x和y方向上偏导数的两个矩阵。本文采用非常简单的算子，当然你也可以选择高大上的算子或者自己写的：

其中f为图像灰度值，P代表X方向梯度幅值，Q代表Y方向 梯度幅值，M是该点幅值，Θ是梯度方向，也就是角度。

代码如下：

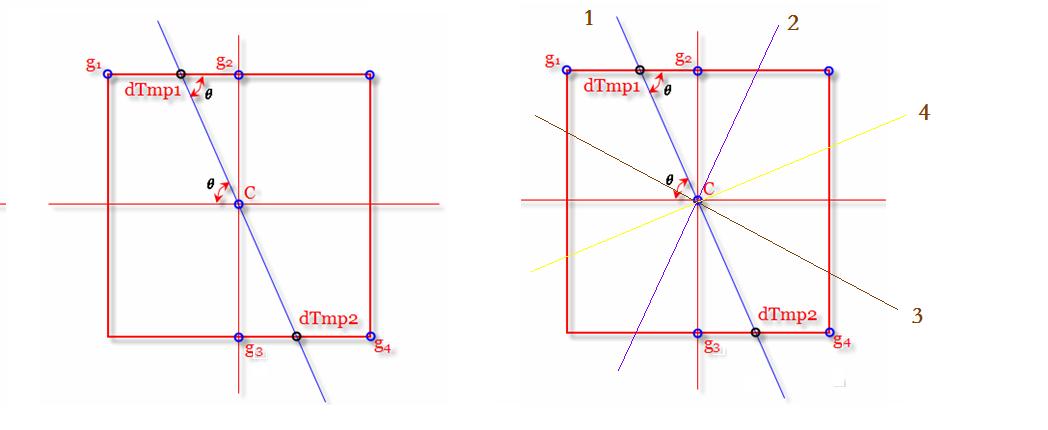

4 非极大值抑制是进行边缘检测的一个重要步骤，通俗意义上是指寻找像素点局部最大值。沿着梯度方向，比较它前面和后面的梯度值进行了。见下图。

上图中左右图：g1、g2、g3、g4都代表像素点，很明显它们是c的八领域中的4个，左图中c点是我们需要判断的点，蓝色的直线是它的梯度方向，也就是说c要是局部极大值，它的梯度幅值M需要大于直线与g1g2和g2g3的交点，dtmp1和dtmp2处的梯度幅值。但是dtmp1和dtmp2不是整像素，而是亚像素，也就是坐标是浮点的，那怎么求它们的梯度幅值呢？线性插值，例如dtmp1在g1、g2之间，g1、g2的幅值都知道，我们只要知道dtmp1在g1、g2之间的比例，就能得到它的梯度幅值，而比例是可以靠夹角计算出来的，夹角又是梯度的方向。

写个线性插值的公式：设g1的幅值M(g1)，g2的幅值M(g2),则dtmp1可以很得到：

M(dtmp1)=w*M(g2)+(1-w)*M(g1)

其中w=distance(dtmp1,g2)/distance(g1,g2)
