最后一个,glBindVertexArray——绑定操作对象,即glDrawArray绘制的是当前绑定的顶点数组。在本例中(只限本例)是可以不调用的,因为在Initialize函数中已经调用过了,并且display函数中没有其他的绑定。
至此,我们运行程序,应该能够看到绘制出来的是两个白色的三角形。

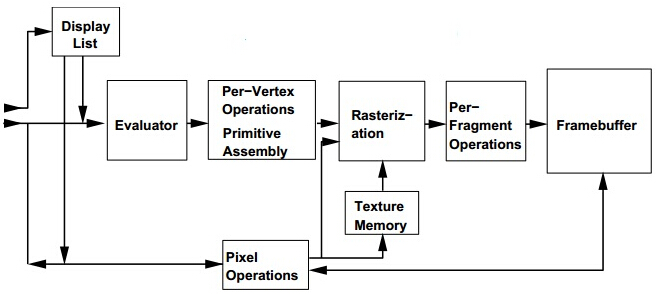

我们先来看看OpenGL中的绘制管线,如下图所示:

所谓绘制管线,就是OpenGL在绘制图像过程中所经过的操作步骤,主要有:求值器、逐顶点操作、图元装配、纹理贴图、光栅化、片元操作等等。这样的绘制管线称为固定绘制管线,因为一旦绘制开始,绘制过程人为无法干预。
着色器的引入,将绘制管线从固定的管线变为可编程的绘制管线。所谓可编程,是指在绘制固定绘制管线的过程上,可以加入我们的逻辑。什么意思呢?相当于OpenGL提供给我们一个编程框架(而不仅仅是一套API),我们可以定制其中的某些部分。这样,可以更灵活的控制绘制管线,实现更好的绘制效果。这样就得到了下面的绘制管线:

可以看出,在固定管线的基础上,增加了顶点着色器、几何着色器、片元着色器,其中顶点着色器和片元着色器最重要。opengl编程指南第八版顶点着色器是对输入顶点进行处理的,如对顶点进行三维变换,添加颜色等;片元着色器则是对光栅化后的片元进行处理,如纹理贴图、执行光照计算等等,也就是计算渲染颜色的(我想这也是着色器最根本的含义吧!)。这些着色器使用GLSL语言写的,这个语言语法和C语言很类似,并定义了一些内置变量和便于我们处理的接口API。
为了将上述白色三角形变为蓝色,我们可以为其添加一个片元着色器,着色器输出的就是片元的颜色。代码很简单,就是输出一个颜色值,如下:
1 #version 330 core
2
3 out ve fColor;
4
5 void main()
6 {
7 fColor = ve(0.0, 0.0, 1.0, 1.0);
8 }
很简单,第1行是GLSL的版本信息。第3行表明该着色器有一个输出——计算后的颜色,在main函数中,对该输出变量赋值一个4维颜色向量,R通道值为0.0,G通道值为0.0,B通道值为1.0,A通道值为1.0(透明度),所以最后颜色就是蓝色的。
写完这个着色器程序,显卡并不知道这个着色器的存在,因此还需要一些步骤——对着色器的编译、链接并加载到显卡中。这部分内容蛮多的,我们直接使用本书提供的代码,LoadShader函数来加载着色器程序,就是在Initialize函数的最后加入下面这段代码:
1 ShaderInfo shaders[] = {
2 { GL_FRAGMENT_SHADER, "s.frag" },
3 { GL_NONE, NULL}
4 };
5 GLuint program = LoadShaders(shaders);
6 glUseProgram(program);
最后,书上还给出了一个顶点着色器,其实这个顶点着色器可以不用的,就是将输入的顶点坐标设置给内置变量gl_Position,有和没有效果都是一样的,为了完整性还是把它贴上来吧!
1 #version 330 core
2
3 layout(location = 0) in ve vPosition;
4
5 void main()
6 {
7 gl_Position = vPosition;
8 }
当然,也要把它加载到显卡中。至此,一个简单的OpenGL程序就写完了,其实修改一下顶点数据或者修改一下着色器程序,我们可以画出其他一些效果出来。比如可以画一个五角星出来,或者画一个彩色的图形出来。
最后,总结一下:主要学习了缓存对象和顶点数组对象的创建,向缓存对象拷贝数组数据,设置顶点数组对象属性的相关接口。最后了解了OpenGL渲染管线——固定渲染管线和可编程渲染管线,在我们的程序中加入了片元着色器和集合着色器。
