又称为二叉查找树。它或者是一棵空树，或者是具有下列性质的二叉树，

1.若它的左子树不空，则左子树上的所有结点的均小于它的根结构

2.若它的右子树不空，则右子树上的所有结点的均大于它的根结点

3.它的左、右子树也分别为二叉排序树。

首先我们提供一个二叉树的结构

typedefstruct BiTNode

{

int data;

struct BiTNode *lchild,*rchild;

}BiTNode,*BiTree

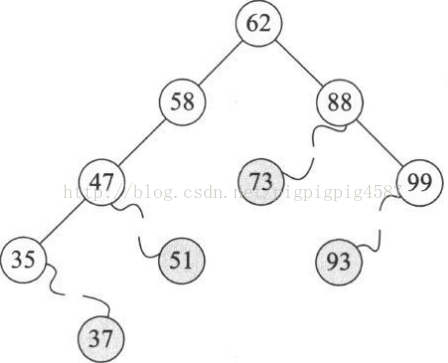

然后我们来看一下二叉排序树的查找是如何实现的

/*

递归查找二叉排序树T中是否存在key,指针f指向T的双亲，其初始调用为NULL

若查找成功，则指针p指向该数据元素结点，并返回TRUE

否则指针p指向查找路径问的最后一个结点并返回FALSE

*/

StatusSearchBST(BiTree T,int key,BiTreef,BiTree *p)

{

if(!T)

{

*p=f;

return FALSE;

}

else if(key==T->data)

{

*p = T

return TRUE;

}

else if(key<T->data)

{

return SearchBST(T->lchild,key,T,p); //在左子树中查找

}

else

return SearchBST(T->lchild,key,T,p); //在右子树中查找

}

有了二叉排序树的查找函数，那么所谓的二叉排序树的插入，其实也就是将关键字放到树中的合适位置。代码如下

/*

当二叉排序树T中不存在关键字等于key的数据元素时，插入key并返回TRUE，否则返回FLASE

*/

StatusInsertBST(BiTree *T,int key)

{

BiTree p,s

if(!SearchBST(*T,key,NULL,&p))/*查找不成功*/

{

s =(BiTree)malloc(sizeof(BiTNode));

s->data = key;

s->lchild=s->rchild=NULL;

if(!p)

*T = s; //插入s为新的根结点

elseif(key<p->data)

p->lchild = s;

else

p->rchild = s;

return TRUE;

}else

return FALSE;

}

有了二叉排序树的插入代码，我们要实现二叉排序树的构建非常容易了，如下代码

inti

inta[10] = {62,88,58,47,35,73,51,99,37,93};

BiTreeT=NULL;

for(i=0;i<10;i)

{

InsertBST(&T,a[i]);

}

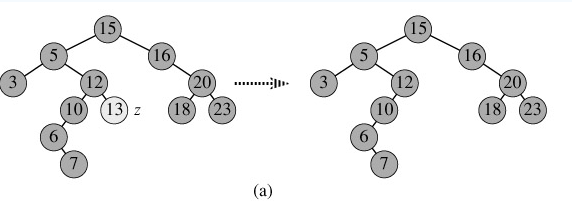

俗话说“请神容易送神难”，我们已经介绍了二叉排序树的查找与插入算法，但是对于二叉排序树的删除，就不是那么容易，我们不能因为删除了结点，而让这棵树变得不满足二叉排序树的特性，所以删除需要考虑多种情况，删除叶子结点没有问题，因为对整个树来说，其他结点的结构并未受到影响。

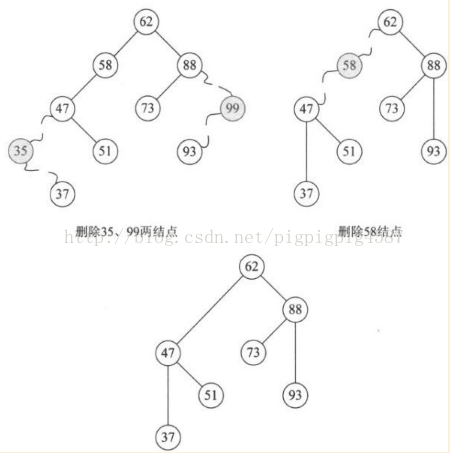

删除只有左子树或只有右子树的情况，相对也比较好解决，那就是结点删除后，将它的左子树或右子树整个移动到删除结点的位置即可，可以理解为独子继承父业。

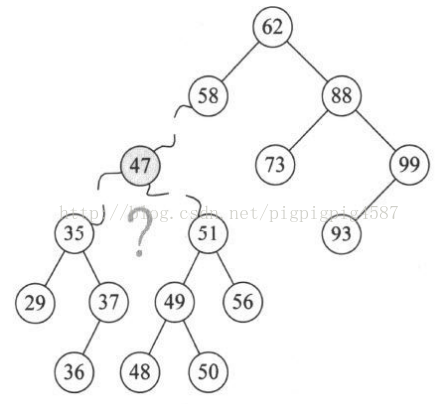

但是对于要删除的结点既有左子树又有右子树的情况怎么办呢？

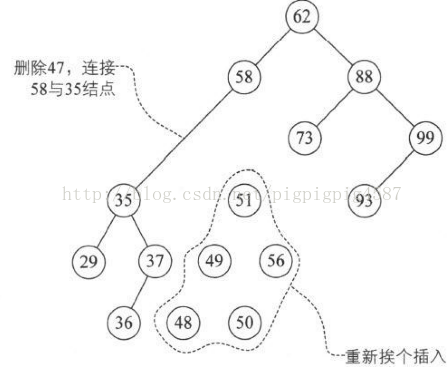

上图这种重新挨个插入效率不高且不说，还会导致整个二叉排序树结构发生很大的变化，有可能会增加树的调试。增加调试可不是个好事，这我们待会再说。

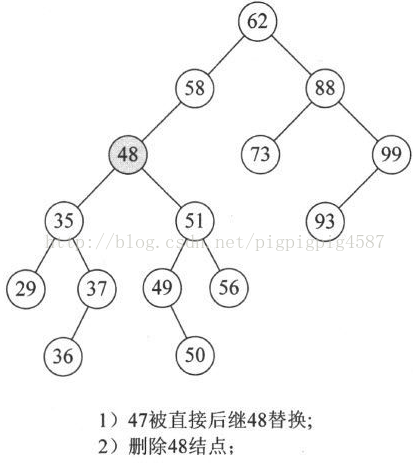

我们仔细观察一下，47的两个子树中能否找出一个结点可以代替47呢？果然有，37或者48都可以代替47，此时在删除47后，整个二叉排序树并没有必生本质的改变。

为什么是37和48？对的，它们正好是二叉排序树中比它小或比它大的最接近47的两个数。也就是说，如果我们对这棵二叉排序树进行中序遍历，得到的序列

{25,35,36,37,47,48,49,50,51,56,58,62,73,88,93,99}

它们正好是47的前驱和后继。

因此比较好的办法就是，找到需要删除的结点p的直接前驱(或直接后继)s，用s来替换结点p，然后再删除此结点s

根据分析 有三种情况：

n 叶子结点

n 仅有左或右子树的结点

n 左右子树都有的结点，我们来看代码，下面这个算法是递归方式对二叉排序树T查找key，查找到时删除

/*

若二叉排序树T中存在关键字等于key的数据元素时，则删除该数据元素结点

并返回TRUE，否则返回FALSE

*/

StatusDeleteBST(BiTree *T,int key)

{

if(!*T) //不存在关键字等于key的数据元素

return FALSE;

else

{

if(key==(*T)->data)

return Delete(T);

else if(key<(*T)->data)

return DeleteBST(&(*T)->lchild,key);

else

return DeleteBST(&(&T)->rchild,key);

}

}

/*从二叉排序树中删除结点p，并重接它左或右子树*/

StatusDelete(BiTree *p)

{

BiTree q,s;

if((*p)->rchild==NULL) //重接左子树

{

q=(*p);*p=(*p)-lchild;free(q);

}

else if((*p)->lchild==NULL)

{

q=*p;*p=(*p)->rchild;free(q);

}

else //左右子树都不为空

{

q=*p;s=(*p)-lchild;

while(s->rchild)

{

q=s;s=s->rchild; /*转左，然后向右到尽头*/

}

(*p)->data=s->data; //s指向被删结点的直接前驱

if(q!=*p)

q->rchild=s->lchild;//重接q右子树

else

q->lchild=s->lchild; //重接q左子树

free(s);

}

return TRUE;

}

1.程序开始执行，代码4~7行的目的是为了删除没有右子树只有左子树的结点。此时只需将此结点的左孩子替换它自己，然后释放此结点内存，就等于删除了。

2.代码第8~11行是同样的道理处理只有右子树没有左子树的结点删除问题。

3.第12~25行处理复杂的左右子树均存在的问题

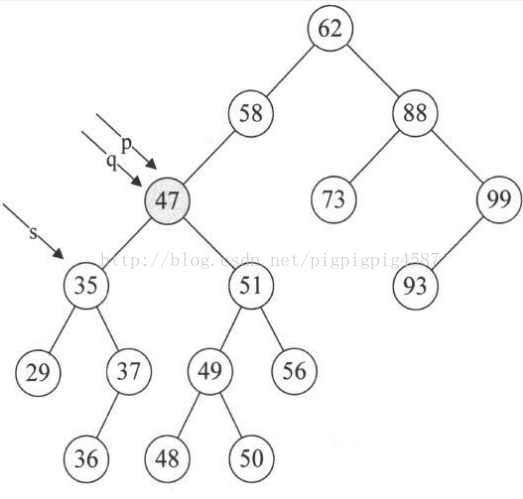

4.第14行，将要删除的结点p赋给临时的变量q，再将p的左孩子p->lchild赋给临时的变量s。此时q指向47结点，s指向35结点。如图

5.第15~18行，循环找到左子树的右结点，直到右侧尽头。就当前例子来说，就让q指向35，而s指向37这个没有右子树的结点，如图

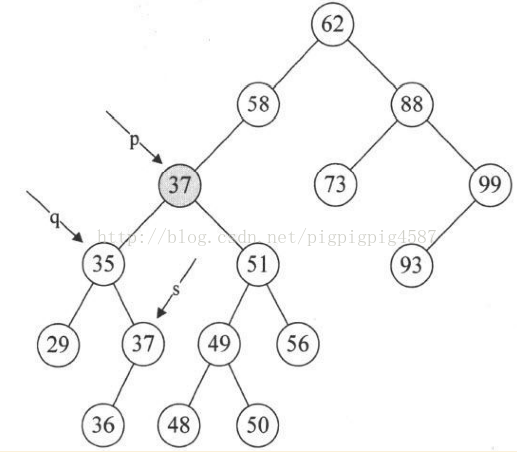

6.第19行，此时要删除结点p的位置的数据被赋为s->data，即让p->data=37，如图

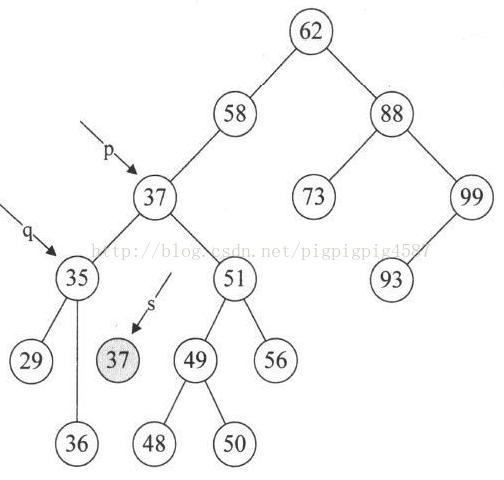

7.第20~23行，如果p和q指向不同，则将s->lchild赋给q->rchild，否则就是将s->lchild赋给q->lchild。显然这个例子p不等于q，将s->lchild指向的36赋给q->rchild，也就是让q->rchild指向36结点，如图

8.第24行，free(s)，就非常好理解了，将37结点删除，

从这段代码也可以看出，我们其实是在找删除结点的前驱结点替换的方法，对于后继结点来替换，方法上是一样的

二叉排序树是以树是以链接的方式存储，保持了链接存储结构在执行插入或删除操作时不用移动元素的优点，只要找到合适的插入和删除位置后，仅需要修改链接指针即可。插入删除的时间性能比较好。而对于二叉排序树的查找，走的就是人根结点到要查找的结点的路径，其比较次数等于给定的结点在二叉树的层数。二叉排序树的删除极端情况，最少为1次，最多也不超过树的深度。二叉排序树的删除也就说，二叉排序树的查找性能取决于二叉排序树的形状。

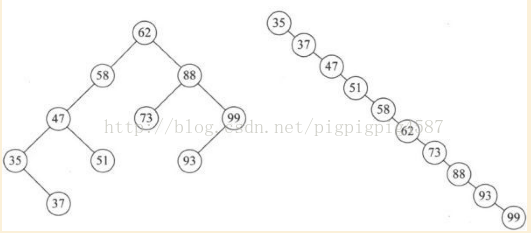

如图

{62,88,58,47,35,73,51,99,37,93}这样的数组，我可以表示为上图左图的二叉排序树。

但如果数组元素的次序是从小到大的有序，如

{35,37,47,51,58,62,73,88,93,99}，则二叉排序树就成了极端的右斜树，注意它依然是一棵二叉排序树，如上图右。同样去找99。左图比较两次，右图要比较10次。二者差异很大的

也就是说，我们希望二叉排序树是比较平衡的，即其深度与完全二叉树相同，均为，那么查找时间复杂度也就是O(logn)，近折半查找，不平衡的最坏情况就像上图右的斜树，查找时间复杂度为O（n），这等同于顺序查找。因此，如果我们希望对一个集合按二叉排序树查找，最好是把它构建成一棵平衡的二叉排序树。看下面

平衡二叉树（Self-BlancingBinary SearchTree 或 Height-BlancedBinarySearch Tree）是一种二叉排序树，其中每个节点的左子树和右子树的高度差至多等于1。

我们将二叉树上结点的左子树深度减去右子树深度的称为平衡因子BF（BalanceFactor）

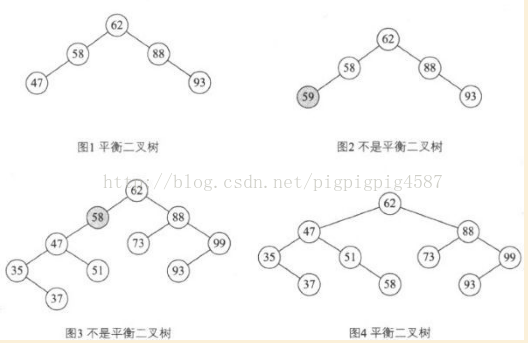

那么平衡二叉树上所有结点的平衡因子只可能是-1、0、1。只要二叉树上所有结点的平衡因子的绝对大于1，则该二叉树就是不平衡的。如图

为什么上图1是平衡二叉树，图2不是？这就考查我们对平衡二叉树的定义的理解，它的前提首先是一棵二叉排序树。

图3不是的原因是，结点左子树高度是3，右是0，差大于1啦。不符合定义。

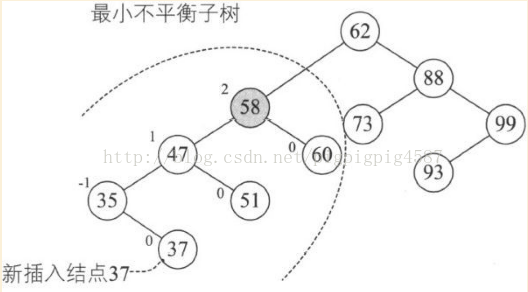

距离插入结点最近的，且平衡因子的绝对大于1的结点为根的子树，我们称为最小不平衡树。如图

新插入结点37时，距离它最近的平衡因子绝对超过1的结点是58，所以从58开始以下的子树为最小不平衡子树。

平衡二叉树构建的基本思想就是在构建二叉排序 树的过程中，每当插入一个结点时，先检查是否因插入而破坏了树的平衡性，若是，则找出最小不平衡子树。在保持二叉排序树特性的前提下，调整最小不平衡子树中各结点之间的链接关系，进行相应的旋转，使之成为新的平衡子树。

为了在学习算法时能够轻松一些，我们先讲一个平衡二叉树的构建过程。如

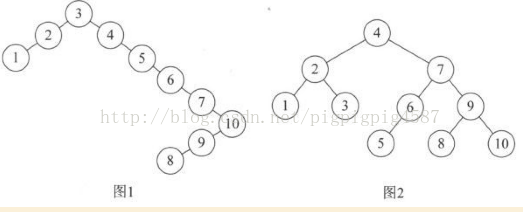

{3,2,1,4,5,6,7,10,9,8}需要构建二叉排序树。在没有学习平衡二叉树之前，根据二叉排序树的特性，我们通常会将它构建成下图左

虽然符合二叉排序树的定义，但是对这样的高度达到8的二叉树来说，查找是非常不利的。我们更期望能构建右图那的二叉排序树。

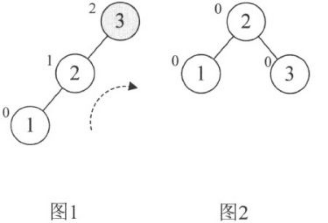

对于数组{3,2,1,4,5,6,7,10,9,8}的前两们3和2,我们很正常地构建，到了第3个数时“1”时，发现此时根结点“3”的平衡因子变成了2，此时整棵树都成了最小不平不平衡子树，因此需要调整，如图，结点左上角的数字为平衡因子BF。因为BF为正，因此我们将整个树进行右旋（顺时针旋转），此时结点2成了根结点，3成了2的右孩子这样三个结点的BF均为0。非常平衡如图2

然后我们再增加结点4，平衡因子没有超出限定范围，如图3

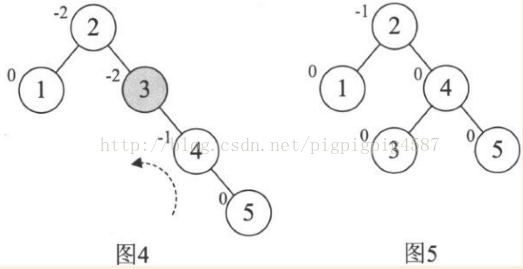

增加结点5时，结点3的BF为-2说明要旋转了。由于BF是负，所以我们对这棵最小不平衡子树进行左旋（逆时针旋转）图4

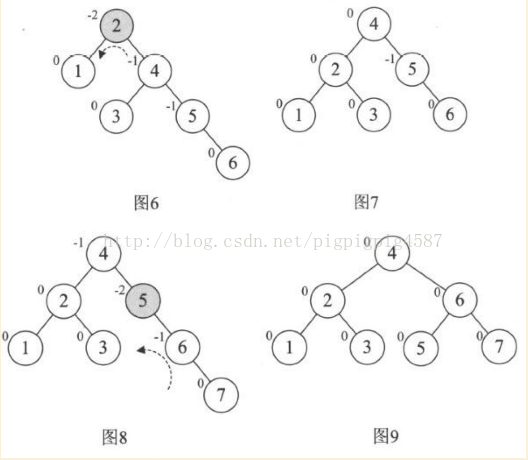

继续，增加结点6时，发现根结点2的BF变成了-2，如下图6。所以对根结点进行了左旋，注意此时本来结点3是4的左孩子，由于旋转后需要满足二叉排序树特性，因此它成了结点2的右孩子，如图7。增加结点7， 同样的左旋转，使得整棵树达到平衡，如图8，图9

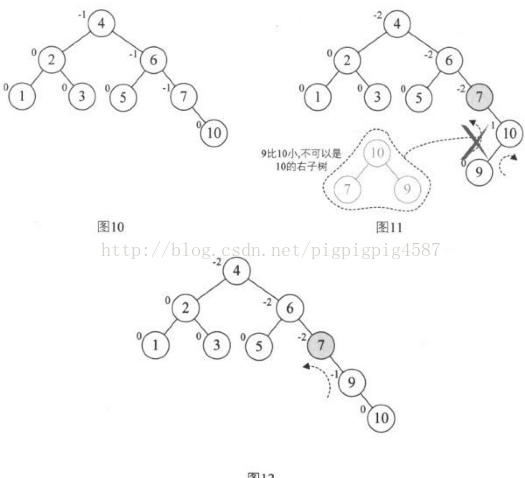

当增加结点10时，结构无变化，如图10。

再增加结点9，此时结点7的BF的变成了-2，理论上我们只需要旋转最小不平衡子树7、9、10即可，但是如果左旋转后，结点9就成了10的右孩子，这不符合二叉排序树的特性的。此时不能简单的左旋。

仔细观察图11，发现根本原因在于结点7的BF是-2，而结点10的BF是1，也就是说，它们俩一正一负，符号并不统一，而前面几次旋转，无论左还是右旋，最小不平衡树的根结点与它的子结点符号都是相同的。这就是不能直接旋转的关键。

不统一，就将其统一。于是我们对结点9和结点10进行右旋，使得结点10成为9的右子树，结点9的BF为-1，此时就与结点7的BF符号统一了，如图12

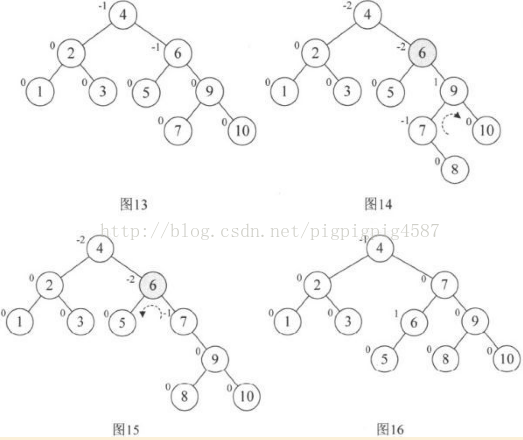

这样我们再以结点7为最小不平衡树进行左旋，得到图13。

接着插入8，情况与赐教类，结点6的BF是-2，而它的右孩子9的BF是1,因此首先以9为根结点，进行右旋，得到图15.此时结点6,7的符号都是负的，再以结点6为根结点左旋，最终得到最后的平衡二叉树，如图

首先是需要改进二叉排序树的结点结构，增加一个bf，用来存储平衡因子。

typedefstruct BiTNode

{

int data;

int bf;

struct BiTNode *lchild,*rchild;

}BiTNode,*BiTree;

然后对右旋操作，代码如下

/*对以p为根的二叉排序树作右旋处理，处理之后，p指向新的根结点，即处理之前的左子树的根结点*/

voidR_Rotate(BiTree *P)

{

BiTree L;

L = (*P)->lchild;

(*P)-lchild=L->rchild;

L-rchild=(*P);

(*P) = L; //P指向新的根结点

}

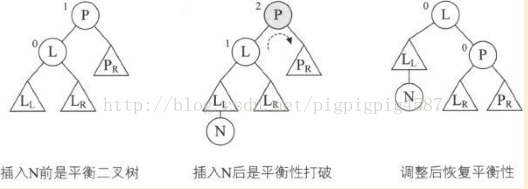

此函数代码的意思就是，当传入一个二叉排序树P，将它的左孩子结点定义为L，将L的右子树变成P的左子树，再将P改成L的右子树，最后将L替换P成为根结点。这样就完成了一次右旋操作，如下图：

左旋操作代码哪下：

voidL_Rotate(BiTree *P)

{

BiTree R;

R= (*P)->rchild;

(*P)->rchild=R->lchild; //R的左子树挂为P的右子树

R->lchild=(*P);

*P=R;

}

左平衡旋转处理的函数代码

#defineLH 1; //左高

#defineEH 0; //等高

#defineRH -1; //右高

/*

对于指针T所指结点为根的二叉树作左平衡旋转处理

本算法结束时，指针T指向新的根结点

*/

voidLeftBalance(BiTree *T)

{

BiTreeL,Lr;

L=(*T)->lchild; //指向T的左子树根结点

switch(L->bf)

{

//检查T的碟子树的平衡度，并作相应的平衡处理

case LH://新结点插入在T的左孩子的左子树上，要作单右旋处理

(*T)->bf=L->bf=EH;

R_Rotate(T);

break;

case RH://新结点插入在T的左孩子的右子树上，要作双旋处理

Lr = L->rchild;//Lr指向T的左孩子的右子树根

switch(Lr->bf) //修改T及其左孩子的平衡因子

{

case LH:(*T)->bf=RH;

L->bf=EH;

break;

case EH:(*T)->bf=EH;

break;

case RH:(*T)->bf=EH;

L->bf=LH;

break;

}

Lr->bf=EH;

L_Rotate(&(*T)->lchild); //对T的左子树作左旋平衡处理

R_Rotate(T); //对T作右旋平衡处理

}

}

首先定义了三个常数变量，分别代表1、0、-1

1.函数被调用，传入一个需要调整平衡性的子树T。由于LeftBalance函数被调用时，其实是已经确认当前子树是不平衡状态，且左子树的高度大于右子树的高度。换句话说，此时T的根结点应该是平衡因子BF的大于1的数

2.第4行，我们将T的左孩子赋给L

3.第5~27行是分支判断

4.当L的平衡因子为LH，即为1时，表明它与根结点的BF符号相同，因此，第8行，将它们的BF都改为0，并且第9行，进行右旋操作。

5.当L的平衡因子为RH，即-1时，表明它与根结点的BF符号相反，此时需要做双旋处理。针对L的右孩子Lr的BF作判断，修改根结点T和L的BF。第24行当前Lr的BF改为0

6.对根结点的左子树进行左旋

7.对根结点进行右旋，完成平衡操作。

同样的，右平衡旋转处理的函数代码非常类，略（）

接下来我们来看看主函数

/*

若在平衡二叉排序树T中不存在和e相同的关键字，则插入一个数据元素e的新结点并返回1，否则返回0。若因插入而使二叉排序对失去平衡，则作平衡旋转处理，布尔变量taller反应T长高与否

*/

Status InsertL(BiTree *T,inte,Status *taller)

{

if(!*T)

{//插入新结点，树”长高”，置taller为TRUE

*T=(BiTree)malloc(sizeof(BiTNode));

(*T)->data=e;

(*T)->lchild = (*T)->rchild=NULL;

(*T)->bf=EH;

*taller = TRUE;

}else{

if(e==(*T)->data){//树中已存在e有相同关键字的结点则不再插入

*taller=FALSE;

return FALSE;

}

if(e<(*T)->data){

//继续在左子树中搜索

if(!InsertL(&(*T)->lchild,e,taller))

return FALSE;

if(*taller) //已插入到T的左子树中

{

switch((*T)->bf)

{

case LH:

LeftBalance(T);

*taller = FALSE;

break;

case EH:

(*T)->bf=LH

*taller=TRUE;

break;

case RH:

(*T)->bf=EH;

*taller = FALSE;

break;

}

}

}else{ //应继续在右子树中进行搜索

if(!InsertL(&(*T)->rchild,e,taller))

returnFALSE;

if(*taller){ //插入…长高

switch((*T)->bf)

{

case LH:

(*T)->bf=EH

*taller = FALSE;

break;

case EH:

(*T)->bf=RH

*taller=TRUE;

break;

case RH:

RightBalance(T);

*taller = FALSE;
