LED点阵写显示屏的程序电路图

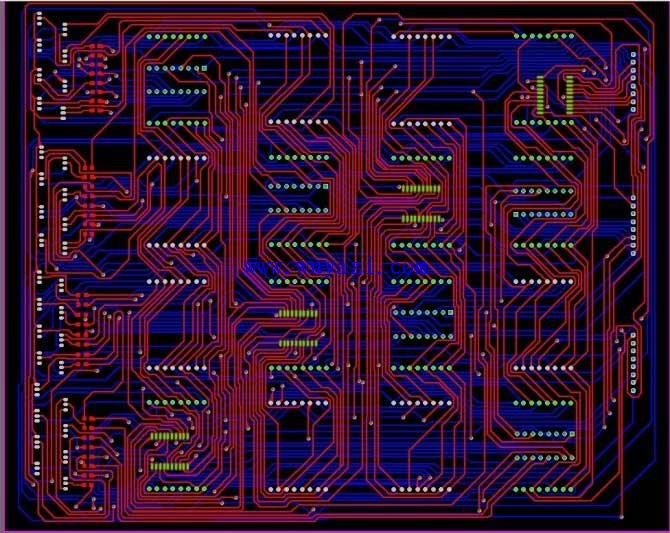

LED驱动板PCB:

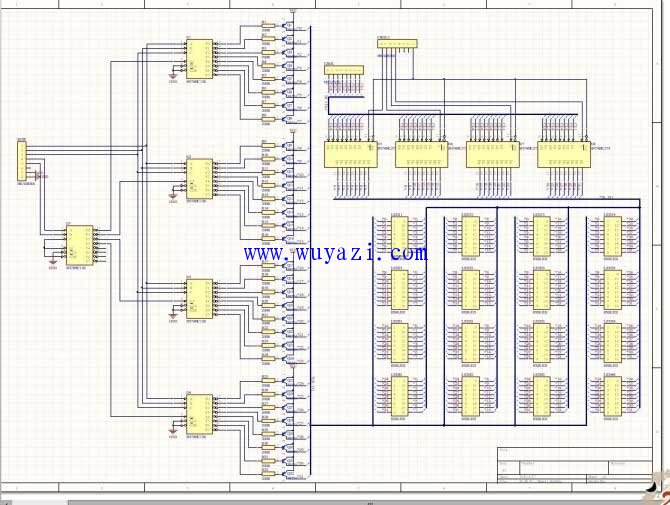

LED驱动板:

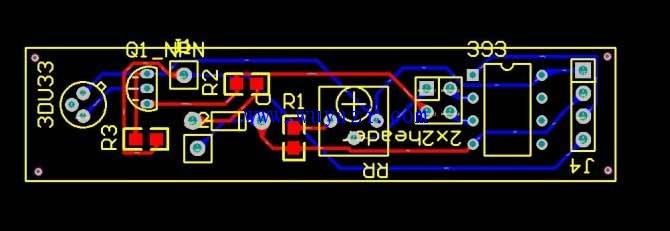

光笔PCB:

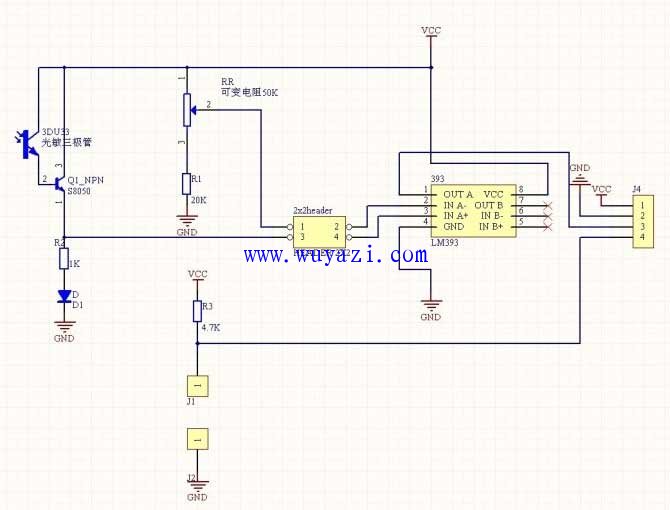

光笔原理图:

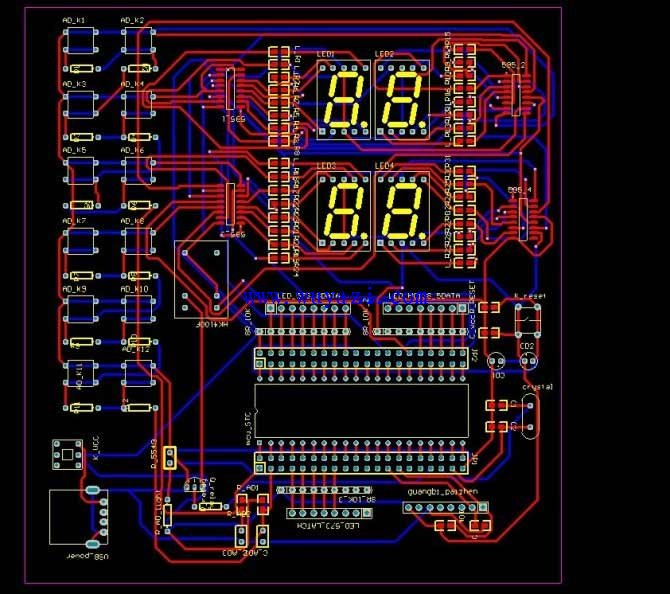

主控板PCB:

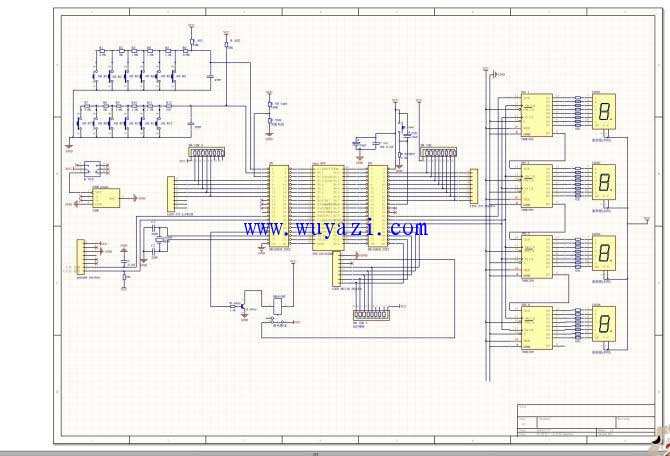

主控板原理图:

//////////////////////////////////自己归档h./////// // //////////////////////////////////////// ///

#include

#define写0x01 //写写作

#define擦除0x00 //擦除

#define key_enter 1 //确定

#define key_esc 2 //退出/取消

#define key_words_modle 3 //多词连接

#define key_light_level 4 //屏幕亮度级别

#define key_sleep_time 5 //超时待机时间设置

#define key_fanxian 6 //反向显示操作

#define key_cachu 7 //擦除操作

#define key_tuoyi 8 //拖动对象

#define key_all_screen_del 9 //整个屏幕擦除

#define key_tuoyi_quxiao 10 //选择对象的拖动内容后取消

#define key_crease 11 //数据加一（待机时间，亮度级别）

#define key_decrease 12 //数据减一

// 24M晶体振荡器

#define _TH0_TL0_（65536-50000）

#define HI（_TH0_TL0_ / 256）//将值分配给高8位

#define LO（_TH0_TL0_％256）//将值分配给低8位

#define M 40 //（2000/50）1秒内累积50个中断

typedef char（* size）[4]; //将大小定义为指向32X4二维数组第一个地址的类型

typedef unsigned char uchar;

外部尺寸点[4];

外部uchar LED_CODE [5] [4];

外部uchar LED_ROW，LED_LINE;

外部uchar ROW_TEMP;

外部uchar键；

extern uchar li_level;

外部uchar N;

extern uchar men_lig;

外部uchar sleepmin;

外部uchar分钟，秒；

外部uchar xdata LEDDATA0 [32] [4]，LEDDATA1 [32] [4]，LEDDATA2 [32] [4]，LEDDATA3 [32] [4]，LEDDATA4 [32] [4];

void LED_GAI（uchar obj_mem [32] [4]，uchar Opera，uchar LED_ROW，uchar LED_LINE）;

void one_word（uchar dat_addr [32] [4]，uchar caozuo）;

void sys_init（）;

void one_word（uchar dat_addr [32] [4]，uchar caozuo）;

uchar getkey（）;

void lightlev（uchar显示[32] [4]）;

void sleeptim（uchar表示[32] [4]）；

void fanxian（uchar LEDDATA [32] [4]）;

void delay_us（int us）;

void LEDcachu（uchar LEDDATA [32] [4]）;

void obj_move（uchar led_data [32] [4]）;

void fourwords（）;

void fou_show（）;

void dis_play（uchar show_obj [32] [4]）;

void del_all（uchar obj [32] [4]）;

void shu_ma_g（）;

// void daiji（）;

void digital_show（uchar行，uchar行）;

void output（）;

无效输入（uchar字）；

void saomiao（）;

void light（）;

// void input（uchar word）;;

////////////////////////////////// END ////////// // ////////////////////////////////////////

/////////////////////////////////文件main.c ////////// ////////////////////////////////////////// //

// ********************************************* **********************************

//工作方式: LED书写点阵显示屏

//作者: 陈玉玺，黄晓光，唐敏健

//时间: 2010/04〜2010/05

///主控制器: IAP12C5A62S2（STC12系列）

//晶体: 24MHZ

//功能模块分析:

//系统具有4个功能模块:

// 1.点亮并绘制灯光（即写入功能，默认启动）

// 2.多字符连接

// 3.自动调光功能

// 4.超时待机功能

//以上功能的操作是:

// 1.反向显示（可用于功能1和功能2模块）

// 2.整个屏幕被删除（可用于功能1和功能2模块）

// 3.擦除光笔（可用于功能1和功能2模块）

// 4.拖动对象（可用于功能1和功能2模块）

// 5.编写文字（可用于功能1和功能2模块）PS: 由于时间问题，

//并且此功能主题没有要求，暂时将其保留

// 6.自动调光参数设置，即调整用户喜欢的屏幕亮度级别，

//同时，系统将根据环境光强度的变化自动使LED屏幕在此级别变暗

// 7.超时待机时间设置

//

//联系人: 唐敏健（15014225360/380467850@qq.com）

//

// ********************************************* **** ***********************************

#includemyself.h

#include

#include

uchar LED_CODE [5] [4] = / * LED灯的列代码，每个LED灯的代码为5位数据（0到2 ^ 5），每次需要输出1位用于同时显示32列LED灯的数据，共5次. * /

{/ *由于工作频率高，这些数据在内部RAM中定义* /

0X00,0X00,0XFF，0XFF，

0X00,0XFF，0X00,0XFF，

0X0F，0X0F，0X0F，0X0F，

0X33,0X33,0X33,0X33，

0X55,0X55,0X55,0X55

};

uchar LED_ROW，LED_LINE，N; //存储当前光笔坐标的全局变量，在系统初始化时将其设置为99（大于32的任何数字）

uchar ROW_TEMP; //扫描过程中行坐标的“临时变量”（全局变量），以便在输入中断后LED_ROW = ROW_TEMP进行保存

uchar KEYS = 0; //存储按下的键的编号，初始化为0，

uchar li_level = 10;

uchar men_lig = 10;

uchar min = 0，sec = 0;

uchar sleepmin = 5; //默认超时为5分钟待机状态

//位pen_key = P3 ^ 3; //光笔按键P3 ^ 3为INT0，因此在初始化阶段应关闭外部中断0

//位OUT_EN = P1 ^ 7;

uchar xdata LEDDATA0 [32] [4]，LEDDATA1 [32] [4]，LEDDATA2 [32] [4]，LEDDATA3 [32] [4]，LEDDATA4 [32] [4];

//用于存储整个屏幕数据的数组，屏幕数据量为32/8 * 32字节

大小点[4]； //二维数组的指针数组

void delay_us（int us）

{

while（us> 0）

{

_nop _（）; _ nop _（）; _ nop _（）; _ nop _（）;

_nop _（）; _ nop _（）; _ nop _（）; _ nop _（）;

_nop _（）; _ nop _（）; _ nop _（）; _ nop _（）;

_nop _（）; _ nop _（）; _ nop _（）; _ nop _（）;

_nop _（）; _ nop _（）; _ nop _（）; _ nop _（）; // 24无操作指令是1US，现在有20个

我们-;

}

}

void main（）

{

uchar light_T;

N = 3;

light_T = 0;

继电器= 0;

point [0] = LEDDATA1; point [1] = LEDDATA2;

point [2] = LEDDATA3; point [3] = LEDDATA4;

// **********************

//定时器1初始化

TL0 = _TH0_TL0_％256;

TH0 = _TH0_TL0_ / 256 +（char）CY;

TR0 = 1;

// *****************

// sys_init（）; //系统初始化，将4个数组的第一个地址放入point [4]

while（1）

{

one_word（LEDDATA0，写）; //扫描一个点并显示它

KEYS = getkey（）; // AD扫描键，实际上，在一秒钟之内进行10次键扫描就足够了，无需遵循此dis_play（）来扫描至少20次，

//因为人的手不可能在一秒钟内按下10次以上.

//如果在调试过程中发现LED屏幕对光笔的反应较慢，则需要在一秒钟内修改getkey（）的时间占用率，

//这也意味着一秒钟内getkey（）的执行次数. 可能是这样的: 设置一个计数器，每次dis_play（）+1，初始值

//为0，达到1时清除，并调用get_key（），否则不执行get_key（）.

if（KEYS）// getkey（）在检测到按下键时返回键的值，如果没有按下键则返回0

{

切换（键）

{

case key_enter: 中断； //“ OK”在这里毫无意义

case key_esc: 中断； //不需要退出，已经是最底层了

case key_words_modle: fourwords（）; break; //输入多词连接功能

case key_light_level: lightlev（LEDDATA0）; break; //调整屏幕亮度等级的参数

case key_sleep_time: sleeptim（LEDDATA0）; break; //调整超时待机的超时时间

case key_fanxian: fanxian（LEDDATA0）; break; //反向显示操作

case key_cachu: LEDcachu（LEDDATA0）; break; //擦除操作

case key_tuoyi: obj_move（LEDDATA0）; break; //拖动对象

case key_all_screen_del: del_all（LEDDATA0）; break; //

case key_tuoyi_quxiao: 中断； //“在确认对象选择后取消”在这里毫无意义

case key_crease: 中断； //“ Data + 1”在这里毫无意义

case key_decrease: 中断； //“ Data-1”在这里毫无意义

默认值: break; //如果没有匹配的键，则直接退出. 尽管此处没有发生，但出于安全原因添加它

}

}

KEYS = 0;

light_T ++;

if（light_T> 5）{light_T = 0; light（）;} //一秒钟自动变暗约4次

}

}

void one_word（uchar dat_addr [32] [4]，uchar caozuo）//秒的一部分，大约为1/20秒. 扫描一个点并将其显示在LED屏幕上，

//并更新数码管的显示

{

如果（！pen_key）

{saomiao（）; //当按下光笔上的按钮时，它将进行扫描. 发光笔在这里占用时间. 笔也是大笔，3DU33

//大约需要5uS来计算响应时间保险点. 这样，在最坏的情况下都需要进行每次扫描

//长度为: T =（5 + 5）* 32 * N +（5 + 5）* N = 330N（uS）. N是32列LED的高->低转换时间，也是<

//计数器溢出的次数.

LED_GAI（dat_addr，caozuoled点阵书写显示屏程序，LED_ROW，LED_LINE）; //修改当前屏幕数据内容以更新下面的显示，文字表示LED_GAI（）函数

//对LEDDATA1 [LED_ROW] [LED_LINE / 8]中LED_LINE％的第8位数据执行“和0”操作.

//因为74HC595输出端口的低电平对应于选通此列.

//相反，如果参数为擦除，则对数据的同一位执行“或1”操作

//此外，如果未按下pen_keyled点阵书写显示屏程序，则不进行更改就不会更新数据.

}

其他

{LED_ROW = 99; LED_LINE = 99;} //当不按下光笔上的按钮时，即，当用户不打算书写时，光笔的当前坐标值显示为99 ，99.

shu_ma_g（）; //数码管更新静态显示

dis_play（dat_addr）; // LED更新显示，无论是否执行扫描，都必须显示LED屏幕，这会占用时间并占用大部分CPU时间

//使得人眼无法检测到闪烁，如果显示时间比率不是>>扫描时间比率，则人眼会感觉到LED闪烁或光线暗淡扫描

//（“无突出显示”）太亮，显示内容（“突出显示”）不够亮

//此功能主要分配时间以达到每秒至少扫描20次的效果

}

void LED_GAI（uchar obj_mem [32] [4]，uchar Opera，uc
