端子连接器的选择设计

连接器是线束的核心组件. 连接器的性能直接决定线束的整体性能，并且在整个车辆电器的稳定性和安全性中也起着决定性的作用. 1.选择连接器的设计原则连接器的选择应确保与电气元件的良好接触，最大程度降低接触电阻，并提高可靠性. 最好是双弹簧压缩结构.

连接器是线束的核心组件. 连接器的性能直接决定线束的整体性能，并且在整个车辆电器的稳定性和安全性中也起着决定性的作用.

1. 选择连接器的设计原则

a. 连接器的选择应确保与电气元件的良好接触，最小化接触电阻并提高可靠性，并且首选具有双弹簧压缩结构的连接器.

b. 根据电线的横截面积和通过电流的人合理选择连接器.

c. 对于机舱中的对接护套，由于机舱内的温度和湿度是局部的连接器的设计原则，并且腐蚀性气体和液体很多，因此必须选择防水护套.

d. 如果在相同的线束中使用相同的护套，则颜色必须不同.

e. 基于汽车外观的整体协调性，发动机舱应首选黑色或深色夹克.

f. 为了减少用于线束对接接头的护套的类型和数量，首选混合零件以方便组装和固定.

g用于安全气囊的端子连接器，ABS. 为了确保安全性和可靠性，应优先选择要求高性能，镀金部件的ECU等.

h. 电池连接器（电池夹）的内部是锥度为1: 9的圆锥形；电池夹的材料是镀锡铜，镀锌铜或铅锑合金.

i. 不同规格的连接器可承载的电流通常如下: 1系列，约10A； 2.2或3系列，约20A； 4.8系列，约30A； 6.3系列，约45 A； 7.8或9.5系列，大约60 A.

2. 连接器原材料（材料）的性能分析

2.1护套材料（塑料部件）

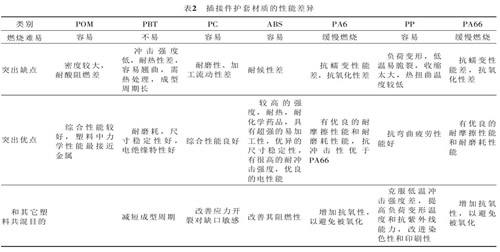

常用材料主要包括PA6. PA66. ABS. 作者总结了它们的具体性能差异，请参见表2. 在设计插件时，可以根据不同的需求选择不同的材料连接器的设计原则，并且可以根据需要在塑料中添加阻燃剂或增强材料. 实际情况以达到增强或阻燃的目的，例如添加玻璃纤维增​​强材料.

2.2终端材料（铜）

连接器中使用的铜主要是黄铜和青铜（黄铜的硬度略低于青铜的硬度），并且黄铜的比例相对较大. 另外，可以根据需要选择不同的涂料.
